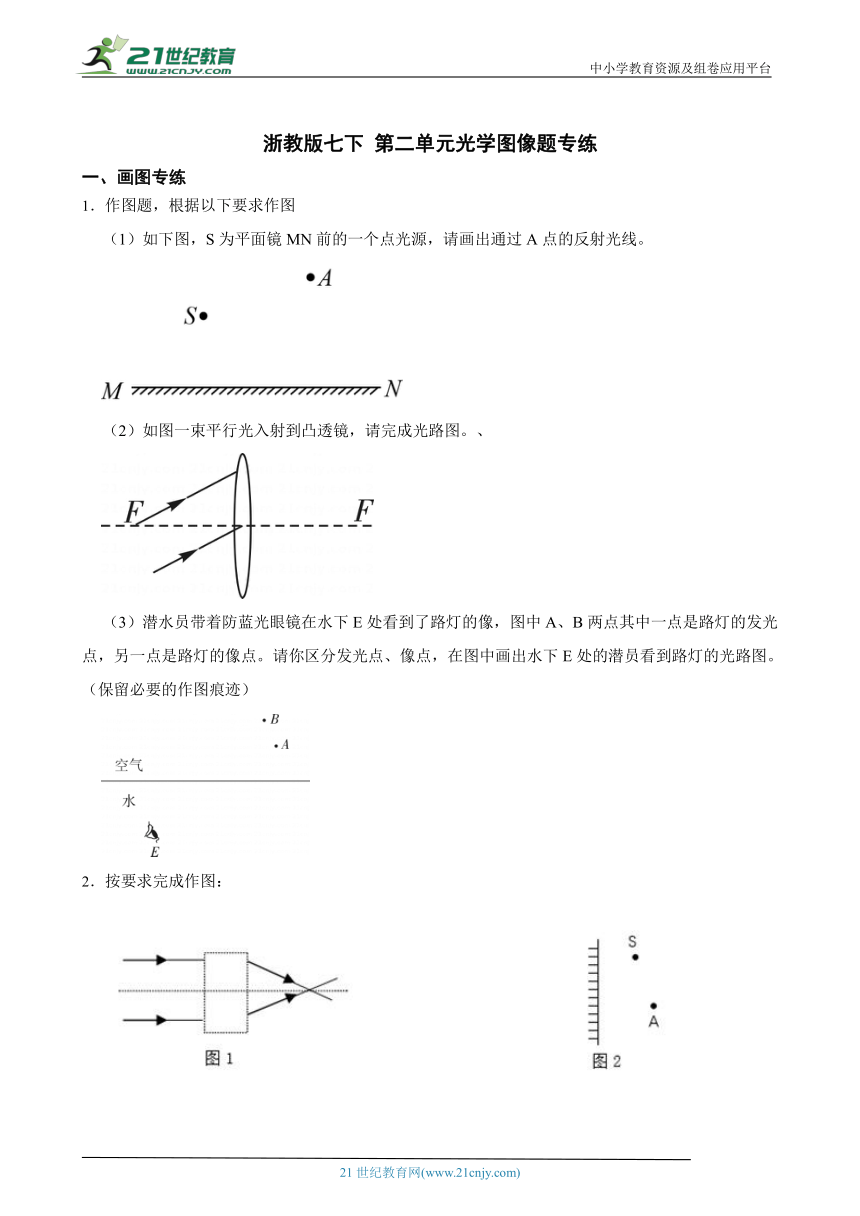

浙教版七下 第二单元光学图像题专练
一、画图专练
1．作图题，根据以下要求作图
（1）如下图，S为平面镜MN前的一个点光源，请画出通过A点的反射光线。
（2）如图一束平行光入射到凸透镜，请完成光路图。、
（3）潜水员带着防蓝光眼镜在水下E处看到了路灯的像，图中A、B两点其中一点是路灯的发光点，另一点是路灯的像点。请你区分发光点、像点，在图中画出水下E处的潜员看到路灯的光路图。（保留必要的作图痕迹）
21·cn·jy·com
2．按要求完成作图：

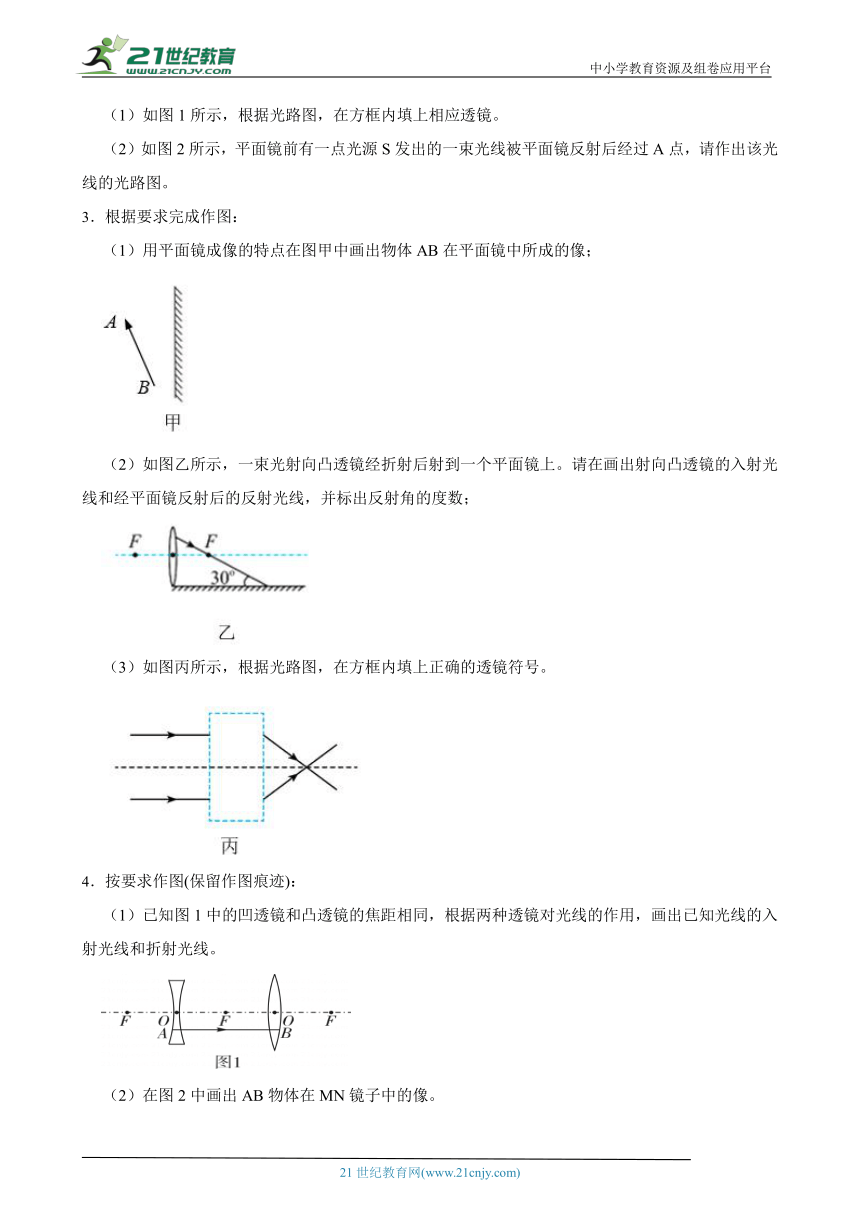

（1）如图1所示，根据光路图，在方框内填上相应透镜。
（2）如图2所示，平面镜前有一点光源S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图。 www.21-cn-jy.com
3．根据要求完成作图：
（1）用平面镜成像的特点在图甲中画出物体AB在平面镜中所成的像；
（2）如图乙所示，一束光射向凸透镜经折射后射到一个平面镜上。请在画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数； 2·1·c·n·j·y
（3）如图丙所示，根据光路图，在方框内填上正确的透镜符号。
4．按要求作图(保留作图痕迹)：
（1）已知图1中的凹透镜和凸透镜的焦距相同，根据两种透镜对光线的作用，画出已知光线的入射光线和折射光线。
21·世纪*教育网

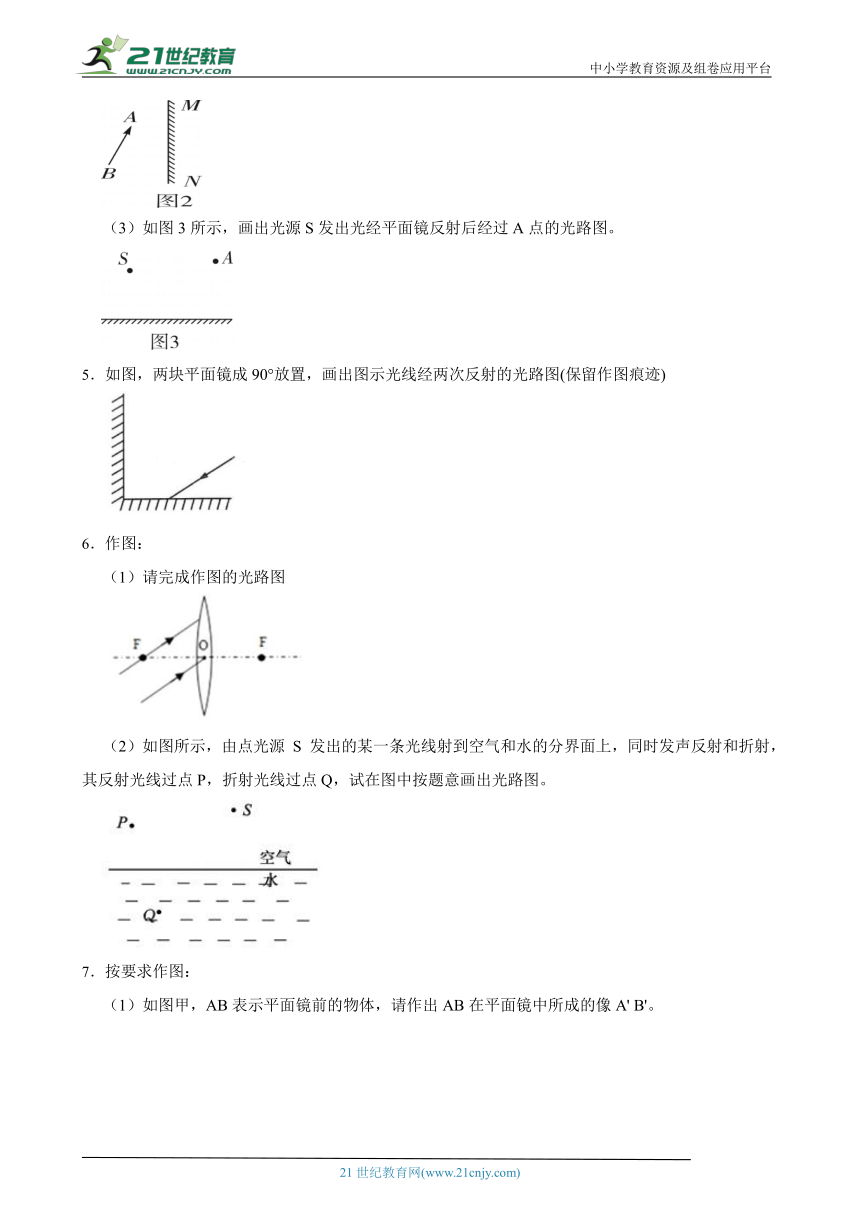

（2）在图2中画出AB物体在MN镜子中的像。
（3）如图3所示，画出光源S发出光经平面镜反射后经过A点的光路图。
5．如图，两块平面镜成90°放置，画出图示光线经两次反射的光路图(保留作图痕迹)
6．作图：
（1）请完成作图的光路图
（2）如图所示，由点光源 S 发出的某一条光线射到空气和水的分界面上，同时发声反射和折射，其反射光线过点P，折射光线过点Q，试在图中按题意画出光路图。
【来源：21·世纪·教育·网】
7．按要求作图：

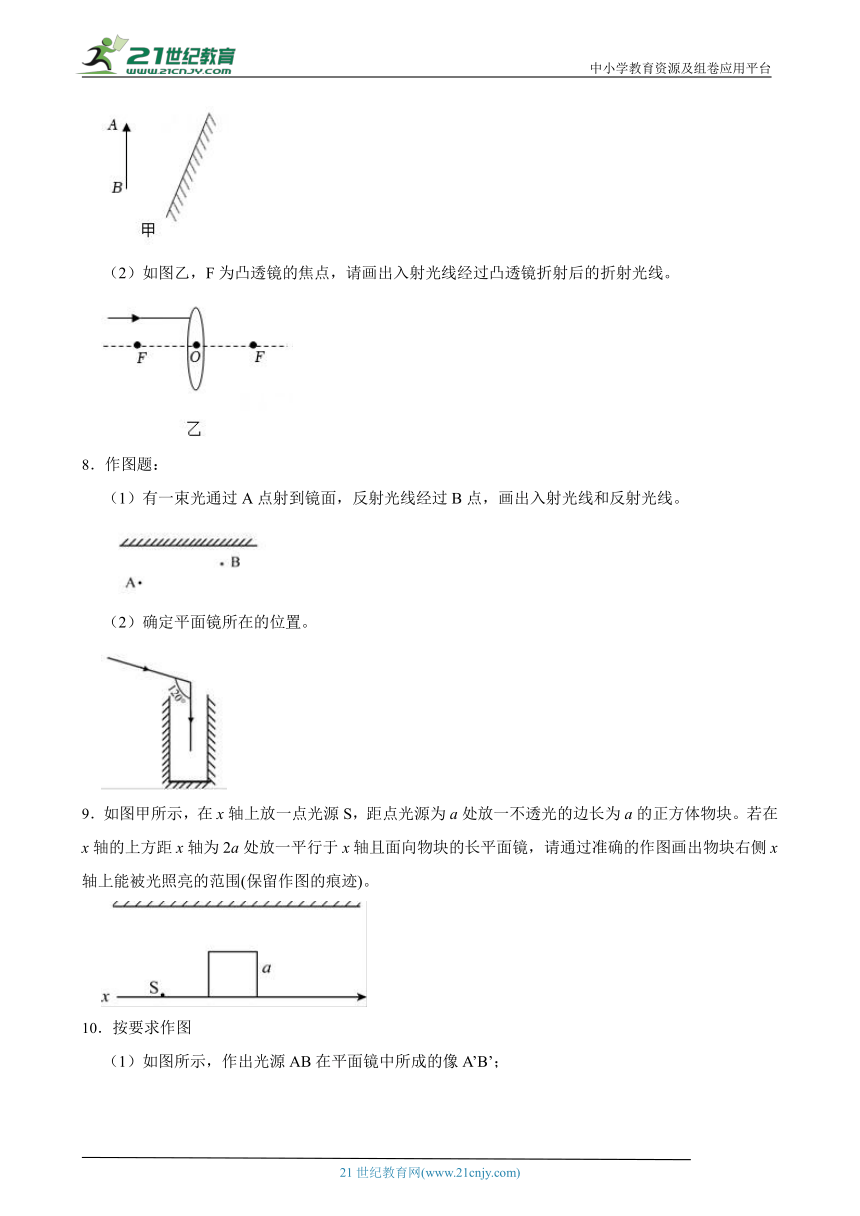

（1）如图甲，AB表示平面镜前的物体，请作出AB在平面镜中所成的像A' B'。
（2）如图乙，F为凸透镜的焦点，请画出入射光线经过凸透镜折射后的折射光线。
8．作图题：
（1）有一束光通过A点射到镜面，反射光线经过B点，画出入射光线和反射光线。
（2）确定平面镜所在的位置。
9．如图甲所示，在x轴上放一点光源S，距点光源为a处放一不透光的边长为a的正方体物块。若在x轴的上方距x轴为2a处放一平行于x轴且面向物块的长平面镜，请通过准确的作图画出物块右侧x轴上能被光照亮的范围(保留作图的痕迹)。 21教育网
10．按要求作图
（1）如图所示，作出光源AB在平面镜中所成的像A’B’；

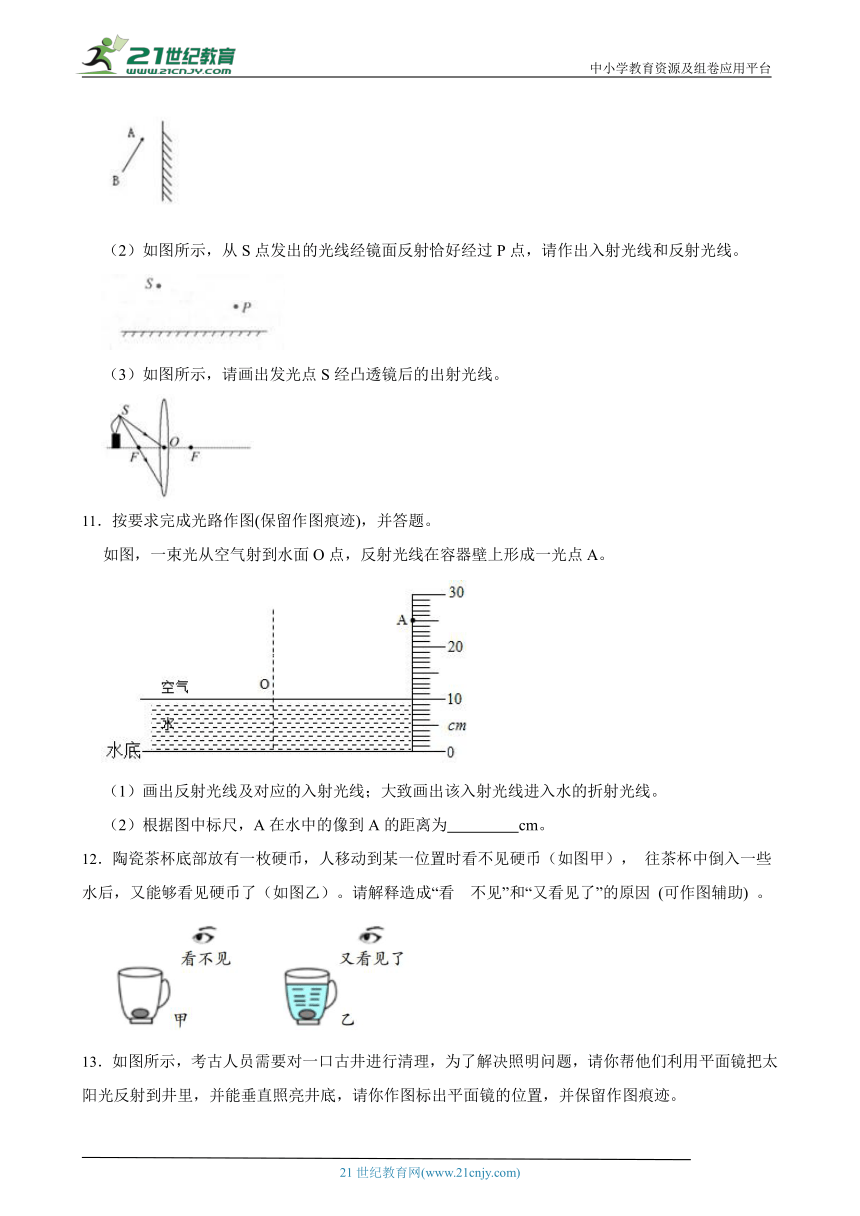

（2）如图所示，从S点发出的光线经镜面反射恰好经过P点，请作出入射光线和反射光线。
（3）如图所示，请画出发光点S经凸透镜后的出射光线。
11．按要求完成光路作图(保留作图痕迹)，并答题。
如图，一束光从空气射到水面O点，反射光线在容器壁上形成一光点A。
（1）画出反射光线及对应的入射光线；大致画出该入射光线进入水的折射光线。
（2）根据图中标尺，A在水中的像到A的距离为　 　cm。
12．陶瓷茶杯底部放有一枚硬币，人移动到某一位置时看不见硬币（如图甲）， 往茶杯中倒入一些水后，又能够看见硬币了（如图乙）。请解释造成“看 不见”和“又看见了”的原因 (可作图辅助) 。
13．如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们利用平面镜把太阳光反射到井里，并能垂直照亮井底，请你作图标出平面镜的位置，并保留作图痕迹。
14．作图：
（1）平面镜与水平面的夹角为30°，光源 S 发出的经过平面镜反射的两条光线如图所示，请标出光源 S 的位置（保留作图痕迹）。21世纪教育网版权所有
（2）在图中画出光线射出水面的折射光线以及经过凸透镜的折射光线。
15．请根据平面镜成像特点，画出图中的三角形ABC在平面镜中所成的像，并保留作图痕迹。
答案部分
1．（1）
（2）
（3）
2．（1）
（2）
3．（1）
（2）
（3）
4．（1）解：如图所示：
（2）解：如图所示：
（3）解：如图所示：
5．
6．（1）
（2）
7．（1）
（2）
8．（1）解：如图所示
（2）解：如图所示
9．
10．（1）
（2）
（3）
11．（1）
（2）30
12．甲光直线传播——看不见，乙光从水中硬币发出，射入到空气中，发生折射，且折射角要大于入射角，或折射光线将偏离法线，从而进人眼睛。 21cnjy.com
13．解：如图所示：
14．（1）
（2）
15．解：如图所示：
