4.2平面镜成像

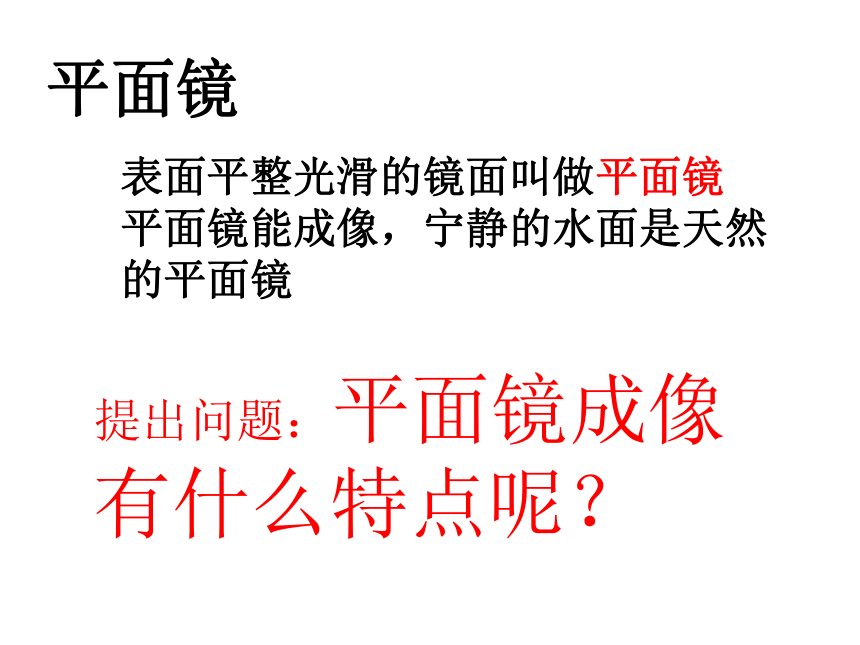

表面平整光滑的镜面叫做平面镜
平面镜能成像，宁静的水面是天然的平面镜
平面镜
提出问题：平面镜成像
有什么特点呢？
观察物体在平面镜中所成的像

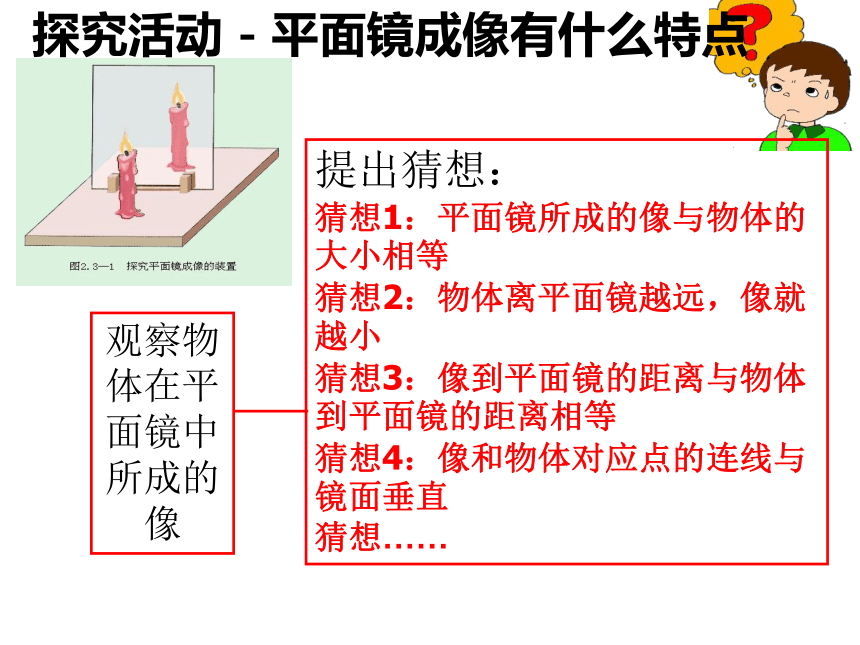

提出猜想：
猜想1：平面镜所成的像与物体的大小相等
猜想2：物体离平面镜越远，像就越小
猜想3：像到平面镜的距离与物体到平面镜的距离相等
猜想4：像和物体对应点的连线与镜面垂直
猜想……
探究活动－平面镜成像有什么特点

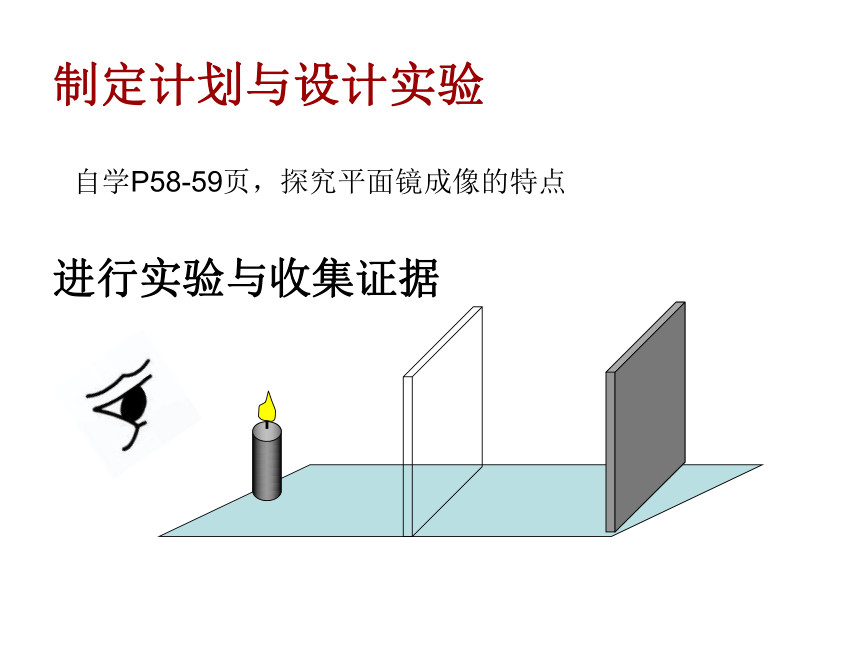

制定计划与设计实验
进行实验与收集证据
自学P58-59页，探究平面镜成像的特点

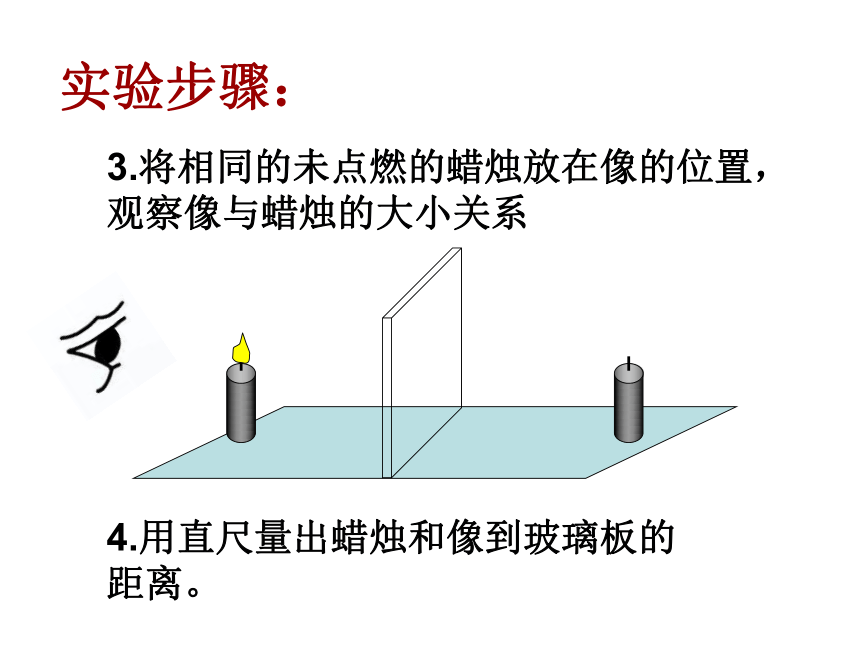

实验步骤：
3.将相同的未点燃的蜡烛放在像的位置，
观察像与蜡烛的大小关系
4.用直尺量出蜡烛和像到玻璃板的
距离。

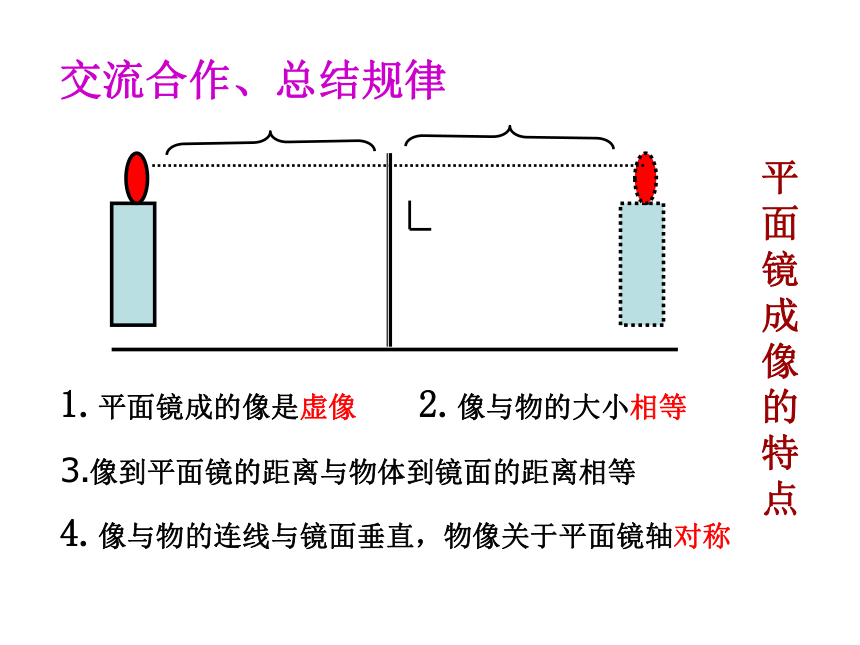

1.平面镜成的像是虚像
2.像与物的大小相等
4.像与物的连线与镜面垂直，物像关于平面镜轴对称
平面镜成像的特点
交流合作、总结规律
3.像到平面镜的距离与物体到镜面的距离相等

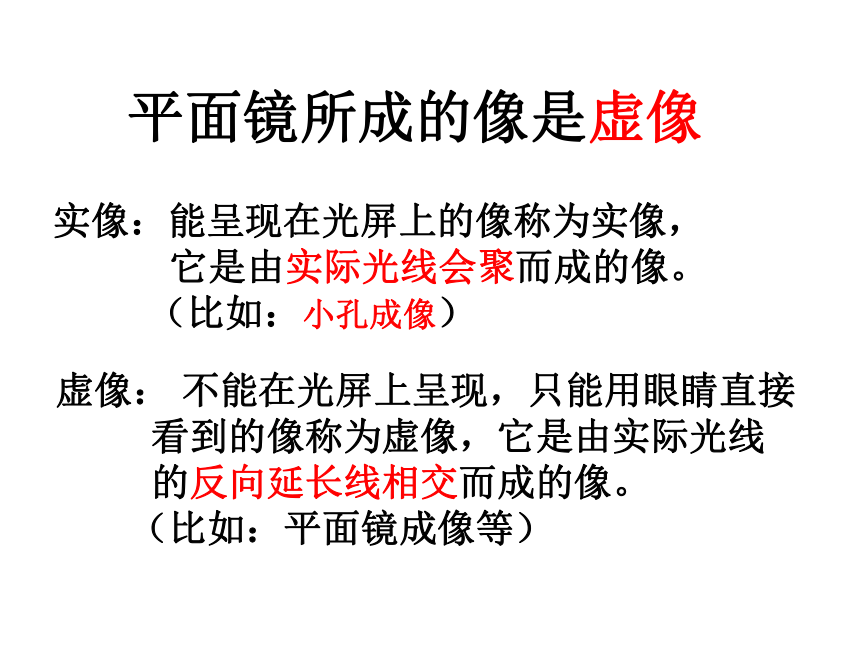

实像：能呈现在光屏上的像称为实像，
它是由实际光线会聚而成的像。
（比如：小孔成像）
虚像： 不能在光屏上呈现，只能用眼睛直接
看到的像称为虚像，它是由实际光线
的反向延长线相交而成的像。
（比如：平面镜成像等）
平面镜所成的像是虚像

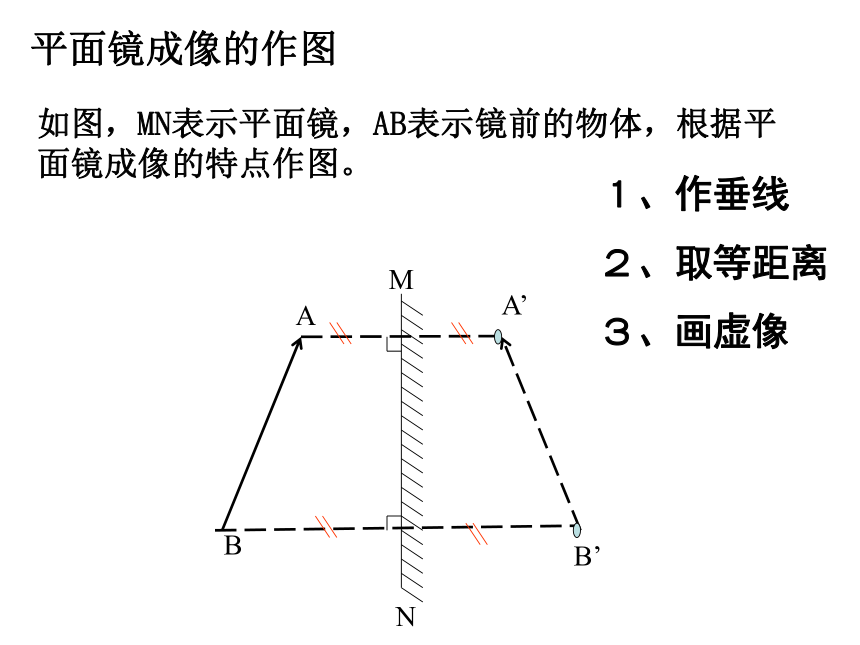

平面镜成像的作图
如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。
M
N
A
B
A’
B’
１、作垂线
２、取等距离
３、画虚像
A
B
A
B
第一步
A
B
A’
B’
第二步
O
O’
A
B
A’
B’
第三步
O
O’

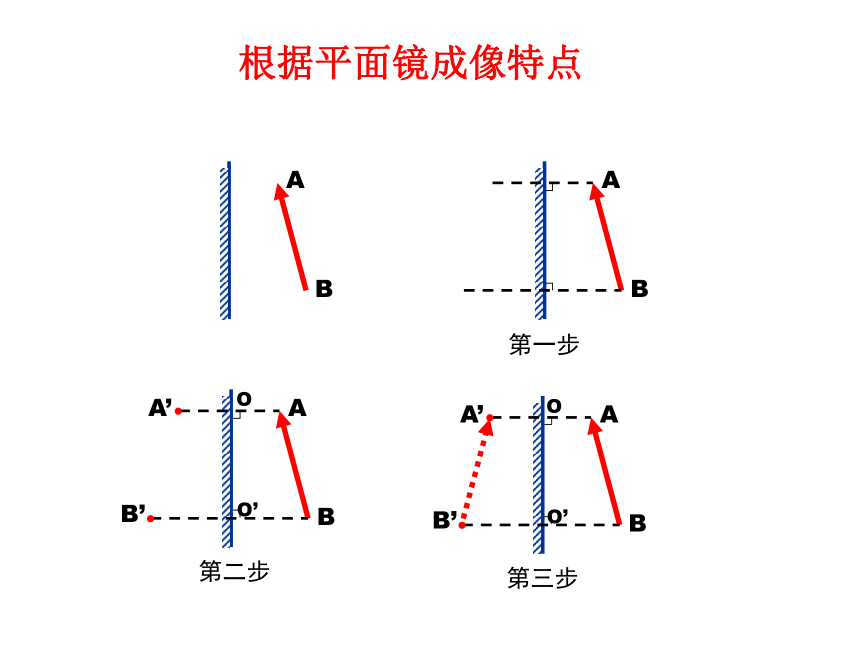

根据平面镜成像特点
作图题
图1
请作出物体在平面镜中的像
图2
注意：作图时像用虚线表示，要标直角符号和对应的字母
A
B
三、平面镜成像原理—光的反射
.S
O1
N1
B1
O2
N2
B2
.S’
平面镜所成的像是虚像
M
N
S
P
图中MN 是块平面镜，S为发光点，P为镜前一点，请
作出从S 点射出，并经过平面镜发射后恰能通过P点
的光路。
现已知两条反射光线是由同一个点光源射出经平面镜
反射后的光线，请找出点光源S 的位置及其在镜中的
像。
平面镜的应用
古代妇女对着铜镜梳妆
利用平面镜扩大视野
2、成像
三、平面镜的作用：
1、改变光的传播方向
潜望镜原理图　
穿衣镜,化妆镜,展示柜台后面的镜子
光的反射应用 潜望镜
平面镜成像的应用：
舞蹈演员发现自己的姿势
牙医看清别人牙齿的背面
平面镜
凸面镜
凹面镜
四、球面镜
凸面镜、凹面镜应用：
