沪科版八年级全册（新） 物理 教学参考课件：4.3光的折射

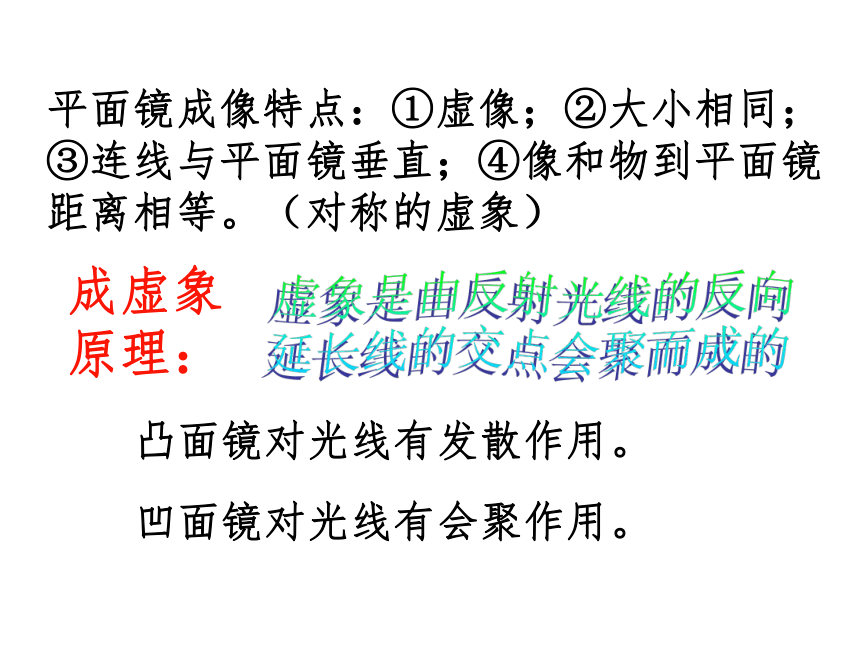

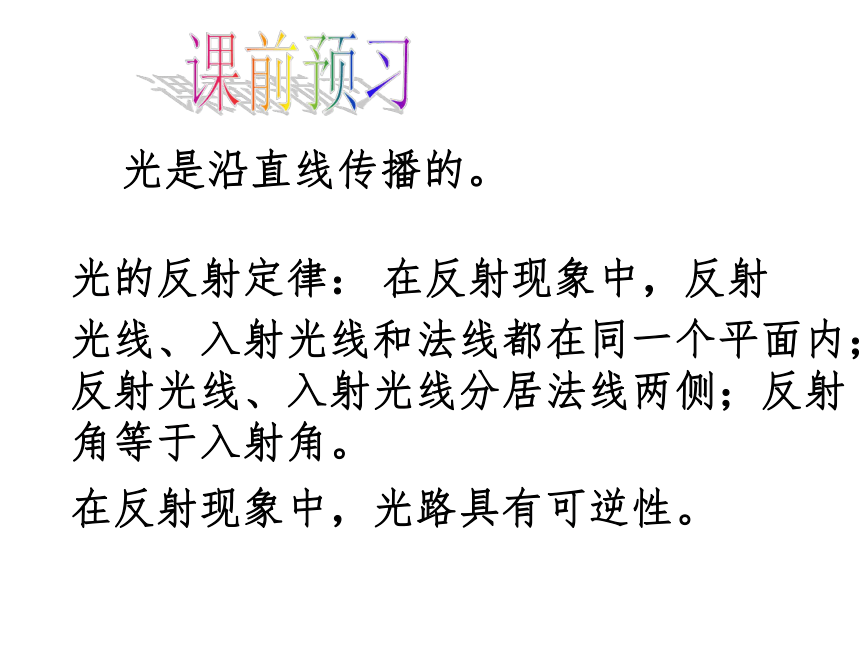

课件50张PPT。光的反射定律：在反射现象中，反射光线、入射光线和法线都在同一个平面内；反射光线、入射光线分居法线两侧；反射角等于入射角。在反射现象中，光路具有可逆性。光是沿直线传播的。课前预习平面镜成像特点：①虚像；②大小相同；③连线与平面镜垂直；④像和物到平面镜距离相等。（对称的虚象）虚象是由反射光线的反向

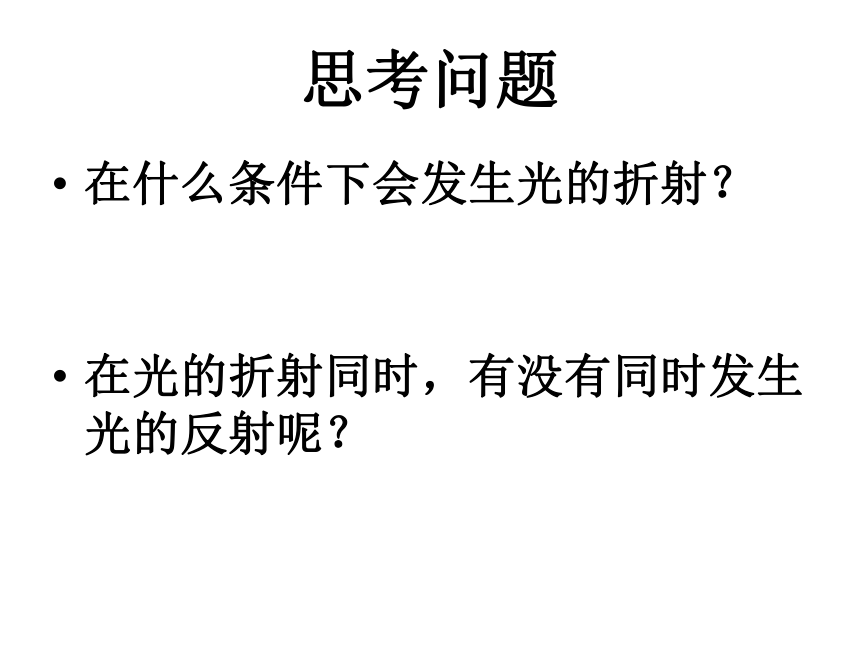

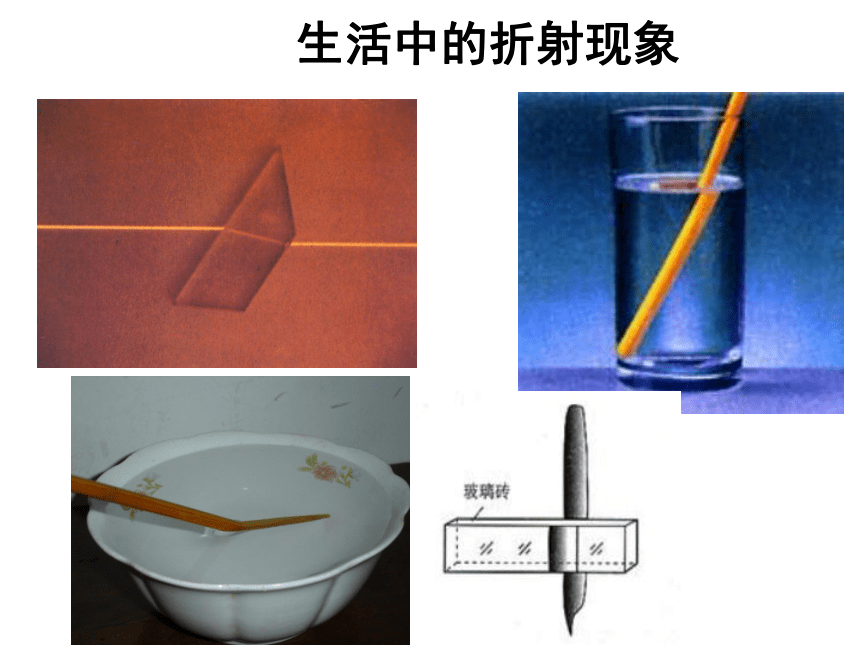

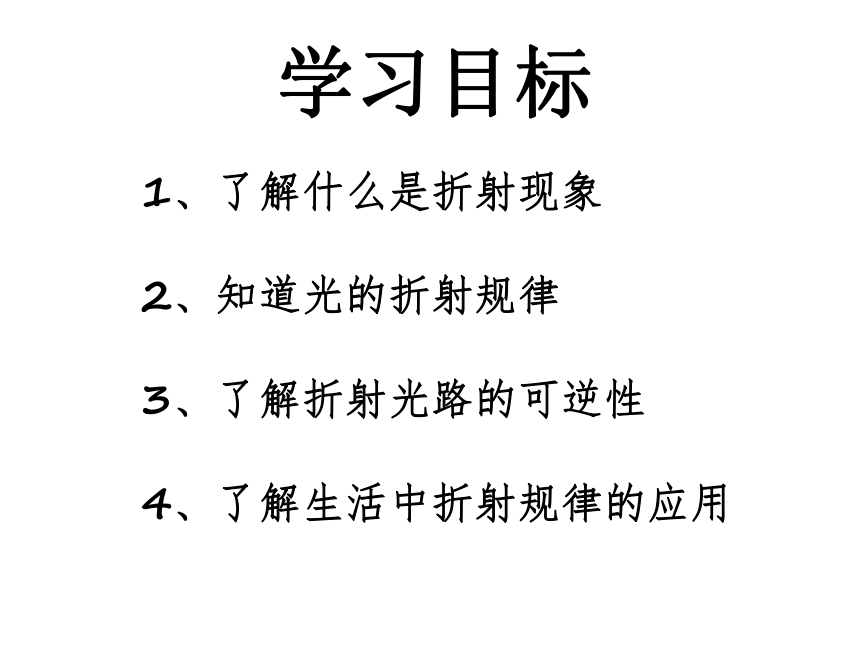

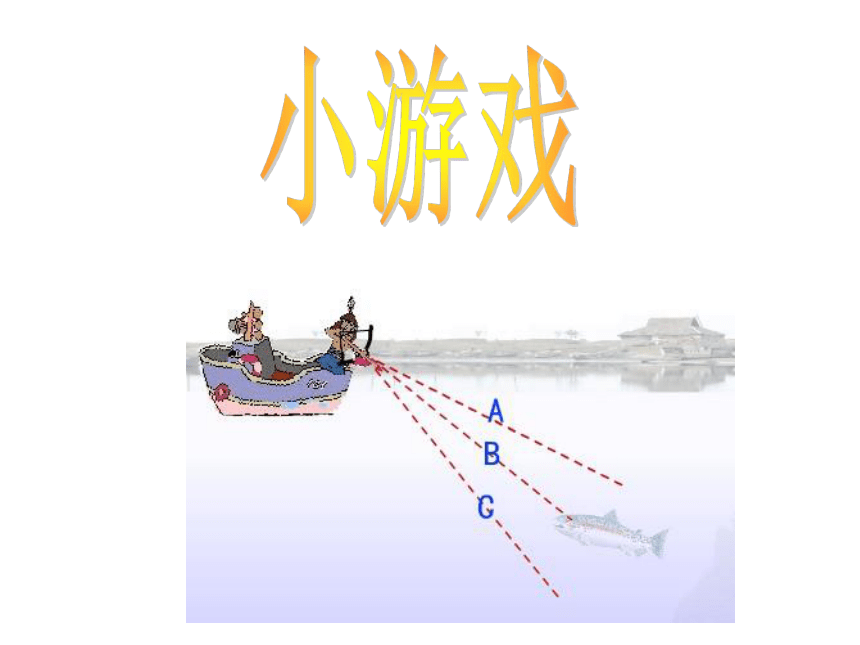

延长线的交点会聚而成的成虚象原理：凸面镜对光线有发散作用。凹面镜对光线有会聚作用。小游戏学习目标1、了解什么是折射现象2、知道光的折射规律3、了解折射光路的可逆性4、了解生活中折射规律的应用生活中的折射现象三日同辉思考问题在什么条件下会发生光的折射？
在光的折射同时，有没有同时发生光的反射呢？

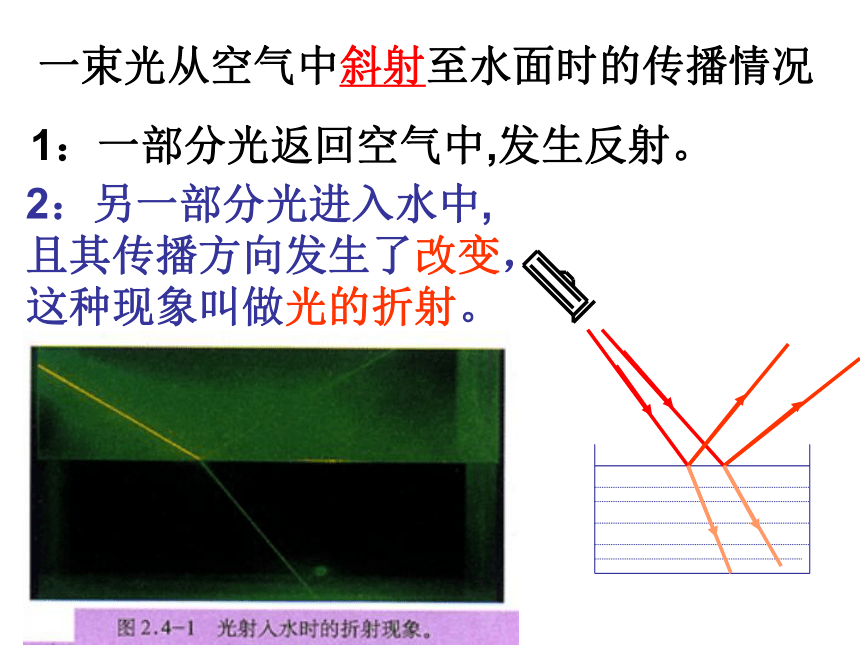

一束光从空气中斜射至水面时的传播情况1：一部分光返回空气中,发生反射。2：另一部分光进入水中,
且其传播方向发生了改变，

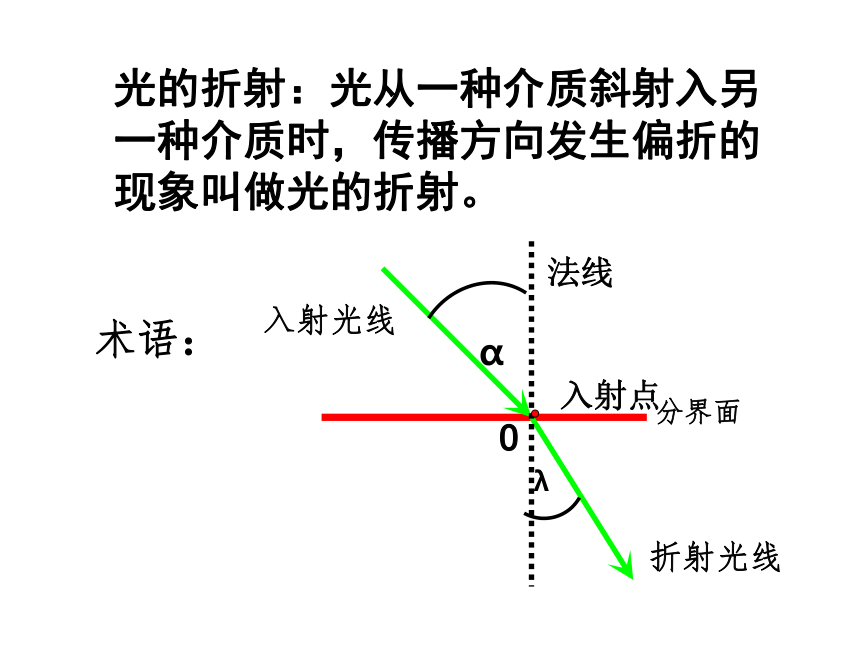

这种现象叫做光的折射。光的折射：光从一种介质斜射入另一种介质时，传播方向发生偏折的现象叫做光的折射。术语：入射光线折射光线αλ折射角入射角n2n1分界面法线O入射角折射角入射光线折射光线法线光的折射现象 （一点、两角、三线）光 反射时，反射光线、入射光线和法线在同一平面内吗
反射光线和入射光线分别位于法线两侧吗
反射角等于入射角吗折射规律和反射定律会一样吗？想一想√√√光的折射有何规律呢？当光线垂直射向介质表面时，又会怎样呢？光在发生折射时，光路是否是可逆的？进行实验视频1:现象及探究视频2:从水中射向空气视频3:光的折射规律光 折射时，折射光线、入射光线和法线在同一平面内吗
折射光线和入射光线分别位于法线两侧吗
折射角等于入射角吗折射规律和反射定律一样吗？想一想？？？√√× 光从空气斜射入水或其他介质中时，折射角小于入射角；光从水或其他介质斜射入空气中时，折射角大于入射角。当光线垂直射向介质表面时，传播方向不改变。光在发生折射时，光路是可逆的！光的折射规律1 折射光线与入射光线和法线在同一平面内；
2 折射光线与入射光线分居法线两侧 ；
3 当光从空气斜射入水或其他介质中时折射光线向法线方向偏折，折射角小于入射角 ；
当光从水或其他介质斜射入空气中时折射光线远离法线方向偏折，折射角大于入射角；
4 当光垂直射向介质表面时，传播方向不改变。
5、折射光路是可逆的。空气水大小小大入射入射折射折射法 线法 线光的折射规律内容：(1)光折射时，折射光线、入射光线、法线___________
折射光线和入射光线__________________。(3)入射角增大时，折射角也______。(2)光从空气 _____ 到水或玻璃表面时，折射光线向法线靠拢，折射角_______入射角。光从水中或玻璃中斜射入空气中，折射光线将偏离_____ ，折射角 ____入射角。斜射小于（4）光垂直射到水或玻璃的表面时，在水中的传播方向_____不变（5）折射光路是可逆的法线大于在同一平面内分居法线两侧增大知识拓展:1、在光的折射现象中，当入射光线靠近法线时，入射角 ，折射光线也 法线，折射角也 。当入射光线远离法线时，入射角 ，折射光线也 法线，折射角也 。减小靠近减小增大远离增大i︿﹀r’︿︿iir’r’﹀﹀空气水空气空气水水2、光从一种介质垂直分界面射入另一种介质时，入射角 ，折射角 ，光的传播方向 。
0°0°不改变空气水 3、发生光的折射时光路是 。空气水空气水可逆的折射光路图的画法空气水分界面入射光线OAN′N光原来的传播方向反射光线B折射光线C光从空气斜射入水中αβλ折射光路图的画法空气玻璃分界面COABN′N光原来传播方向折射光线反射光线入射光线光从玻璃斜射入空气中αβλ光的直射分界面直射时，光的传播方向不发生偏折。4、OB是一束光线由空气射到水面后的反射光线，在图中标出入射光线，标出入射角的度数，并画出折射光线的大致方向。注：在光的折射作图时，抓住法线是关键，法线是过入射点垂直于界面的一条重要的辅助线，有了法线才能确定入射角，折射角的大小，方便地作出入射光线和折射光线，法线一般用虚线画。练一练折射规律怎样记？ 根据光在不同介质中的传播速度不同。 （V空气> V其他介质）“其它近，成小角”1、有一光线斜射入水中，下图中折射光线正确的是（ ）。 ABCDB动手动脑学物理2.下列哪一个正确表示了光从玻璃射入空气的情况？（ ）C3、如图所示是光从空气斜射入玻璃砖的光路图，其中正确的是（ ）
c5、下列现象中，不属于光的折射现象的是（ ）
A．盛了水的碗，看上去碗底变浅了
B．晴天看见“白云”在水中飘动
C．一端放入水中的铅笔看起来在水面被折断了
D．透过一张透明塑料纸上的水珠看到字放大了B4、下列各现象中，属于光的折射现象的是（ ）
A．我们能从不同方向看见本身不发光的物体
B．人站在湖边看到湖中的鱼
C．黑板某部分“反光”看不清上面的字．
D．夜晚，在路灯下出现人的影子B折射规律的应用折射规律的应用结论：光线穿过玻璃砖时，出射光和入射光方向一致，但要发生侧位移。折射规律的应用结论：光穿过三棱镜时，向厚的地方偏折两次。厚薄科学世界海市蜃楼海市蜃楼是一种光学幻景，是地球上物体反射的光经大气折射而形成的虚像。 海市蜃楼简称蜃景。 海市蜃楼是近地面层气温变化大，空气密度随高度强烈变化，光线在铅直方向密度不同的气层中，经过折射进入观测者眼帘造成的结果。海市蜃楼常会发生在离海岸线大约6英里（9.6千米）的沙漠地区。
分为上现、下现和侧现海市蜃楼。 汤姆大叔漫画系列揭开“眼睛受骗、河水变浅”之谜空气水A·A’·眼睛水中鱼的实际位置比看上去要深思考：潜水员在水中看岸上的树会怎样变化?水空气BB’眼睛所以：
人从岸上看水中的物体或从水中看岸上的物体时，由于光的折射，人看到的都是位置比实际位置要高的虚像。以前渔民用鱼叉叉鱼，有经验的渔民总是将
鱼叉对准（ ）A、鱼的上面一些B、鱼的下面一些C、看到的鱼B古诗词中有许多描述光学现象的诗句，如“潭清疑水浅”说的就是光的_______现象；“池水映明月”说的就是光的________现象．折射反射潜水员看岸上的物体（如高楼上的红旗），问：比实际高了还是低了？高了一束光射向一块玻璃砖，画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。练习：1．一把插在水中的汤勺，看上去像被折断了一样，这是由于光发生了______。
2.光从空气斜射入其他物质时，折射角______入射角；光从其他物质斜射入空气时，折射角______入射角（选填“大于”、“等于”或“小于”）。折射光线和入射光线总是分居在______的两侧。
3．一束光从空气斜射入水面时，光的______方向发生了改变，有一部分光被反射回空气，这种现象叫做光的______，还有一部分光进入水中，这种现象叫做光的______。折射小于大于法线传播折射反射　4．平面镜成像是光的______现象；看岸边景物在湖中的倒影是光的______现象；插在水中的筷子，看上去像被折断了一样，这是光的______现象。
　
5、是非题
1．入射光线和折射光线一定分居在法线的两侧。　　　　
2．光从玻璃斜射入空气，入射角大于折射角。　　　　
3．光从空气进入玻璃中，光的传播方向一定会发生改变。
4．经过入射点、垂直于分界面的直线叫做法线。　　　　
5．折射光线和入射光线的夹角叫折射角。　　　　　　　　反射反射折射××××√　6．要使入射角大于折射角，则光可能是 [ 　]　　A．从水中斜射入空气中　　B．从空气中斜射入水中　　C．从水中垂直射向空气中　　D．从空气中垂直射向水中
　7．下列现象中，属于光的折射现象的是 [ 　] A．人站在河边能看见水中的鱼　　B．人站在河边能看见自己在水中的像　　C．用潜望镜观看远处的景物　　D．以上都是光的折射现象　BA课堂练习8．在湖边看平静湖水中的“鱼在云中游”，
则（ ）
A．“鱼”是光的反射形成的虚像，“云”是光
的折射形成的虚像
B．“鱼”是光的折射形成的虚像，“云”是光
的反射形成的虚像
C．“鱼”和“云”都是光的反射形成的虚像
D．“鱼”和“云”都是光的折射形成的虚像B课堂练习9．如图所示，是光在空气和玻璃两种介质中传播的路线，其中________是入射光线，________是反射光线，________是折射光线，反射角为________，折射角为________，_____边是空气,_____边是玻璃。BOOAOC左右600350反馈检测：
1.光从一种物质进入另一种透明物质时，它的传播方向会改变，这种现象叫做_ ????? __。
2.图6-1中，OA、OB和OC是射到空气和玻璃界面上的入射线、反射线和折射线
三条光线，则____是法线，反射角为___度，折射角为___度。界面的____边是玻璃。
由于反射光线与入射光线关于法线对称，故XX′是法线，YY′是界面，CO是入射光线，OB是反射光线，OA是折射光线，反射角为30度，折射角为60度．由于光从玻璃中斜射入空气中时，折射角大于入射角，故界面YY′右边是玻璃．XX′3060右折射3.如图6-2所示，从位于空气中的点光源S发出的光线射到水面上，照亮的水
中的P点PO1S，PO2S，PO3S的三条图线中的传播，正确的是______。
PO3S4.孩子在湖边观鱼（图6-3），这条鱼实际在C点处，但孩子看见鱼是在D点处。则小孩这样看的结果是因为从水下发射的光发生了_________，所看的是鱼的___像，（填实像或虚像），光是从____________（空气中射到水中或水中射到空气中），鱼的反射光线折射时______（靠近或偏离）法线，小孩看到鱼的水平距离比实际距离__ ??? __，小孩看到鱼的深度比鱼所在的实际深度_____，由于折射使孩子感到好像鱼的真实位置______（改变了或没改变）。
虚折射水中射到空气中偏离近小改变了再 见
