第二十章 电与磁
第3节 电磁铁 电磁继电器
【课前回顾】
问题1：什么是电流的磁效应？
问题2：什么是通电螺线管？
问题3：安培定则的内容是说明？
1.定义：
插入 的通电螺线管称为电磁铁。
铁芯
2.构造：
3、工作原理：
一.电磁铁
铁芯被磁化，使电磁铁的磁性增强
电流的磁效应
探究影响电磁铁磁性强弱的因素
控制变量法 转换法
可能与电流的大小、线圈的匝数有关。
猜想假设
实验方法
①控制电磁铁线圈的匝数不变，改变线圈中电流的大小。
②控制电磁铁线圈的电流不变，改变线圈匝数。
设计实验
判断磁性强弱方法：
根据吸引铁钉、曲别针等的多少来判断电磁铁的磁性强弱。
二、电磁铁的磁性

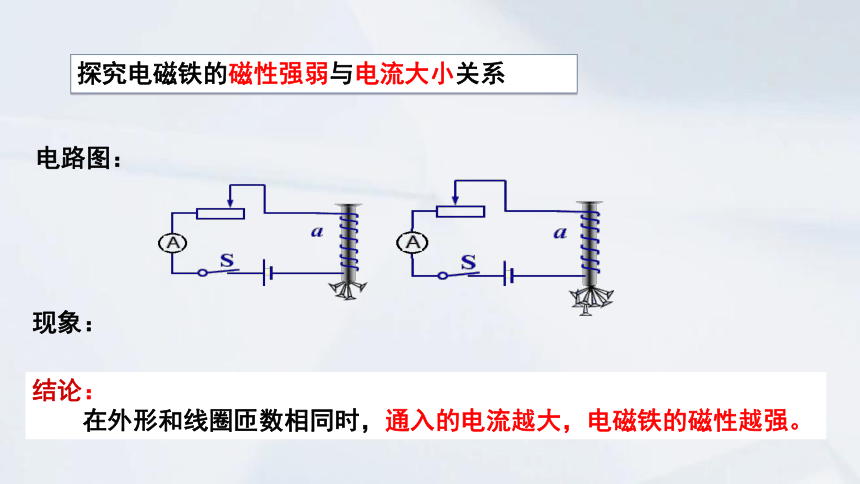

探究电磁铁的磁性强弱与电流大小关系
电路图：
现象：　
结论：
　　在外形和线圈匝数相同时，通入的电流越大，电磁铁的磁性越强。

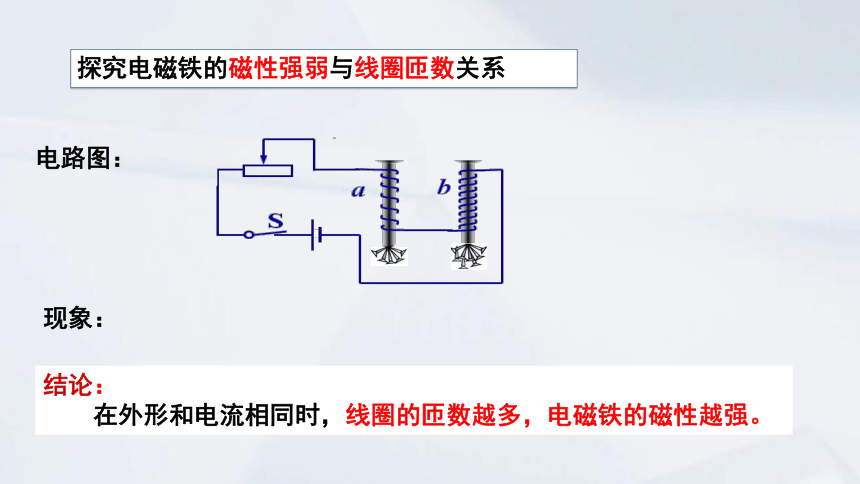

探究电磁铁的磁性强弱与线圈匝数关系
电路图：
现象：　
结论：
　　在外形和电流相同时，线圈的匝数越多，电磁铁的磁性越强。
探究电磁铁的磁性强弱与线圈中有无铁芯关系
电路图：
现象：　
结论：
　　在线圈匝数和电流相同时，线圈中匝有铁芯，电磁铁的磁性越强。
思考
1.电磁铁的极性是否可以改变？
2.电磁铁的磁性如何控制？
电磁铁的应用
电磁铁 电磁继电器
电磁铁的实际用途很多，最直接的应用之一是电磁起重机。
电磁起重机
电磁铁安装在吊车上，通电后吸起大量钢铁，移动到另一个位置后切断电流，钢铁被放下。
电磁铁 电磁继电器
磁悬浮列车所用的磁体大多是通有强大电流的电磁铁，磁悬浮列车的车厢和铁轨上分别安放着磁体，磁极相对。由于磁极间的相互作用，列车能够在铁轨上方几厘米的高度上飞驰。
磁悬浮列车
电磁铁的应用
在生活中，我们经常看到一些大型机器在工作（如大型吊车），而它们的电流可达几十安，甚至上百安，直接控制或操作是很危险的，那怎么才能控制这些强大的电流？
三、电磁继电器
电磁继电器
电磁铁：通电时产生磁性，吸下衔铁
衔 铁：带动动触点上下运动
触 点：相当于被控制电路的开关
弹 簧：电磁铁磁性消失时，带动衔铁弹离电磁铁
动触点
静触点
电磁继电器
电磁继电器是利用电磁铁来控制工作电路的一种开关。
低压电源
高压电源
M
低压控制电路
高压工作电路
优点：用低电压和弱电流来控制高电压和强电流,并实现远距离操作。
例题：如图所示是小明设计的短跑比赛“抢跑判断器”，其中R是压敏电阻，所受压力变小，电阻变小。运动员蹲在起跑器上后，工作人员闭合开关S1、S2，运动员抢跑后，R所受压力变小，电阻变小，电磁铁的磁性 (填“增强”或“减弱”)，其上端的 (填“N”或“S”)极将衔铁吸下，抢跑指示灯 (填“L1”或“L2”)发光，判定运动员抢跑。
增强
S
L1
