安徽省 宿州市 埇桥区 2023-2024学年沪科版九年级物理上学期第二次月考试卷（无答案）

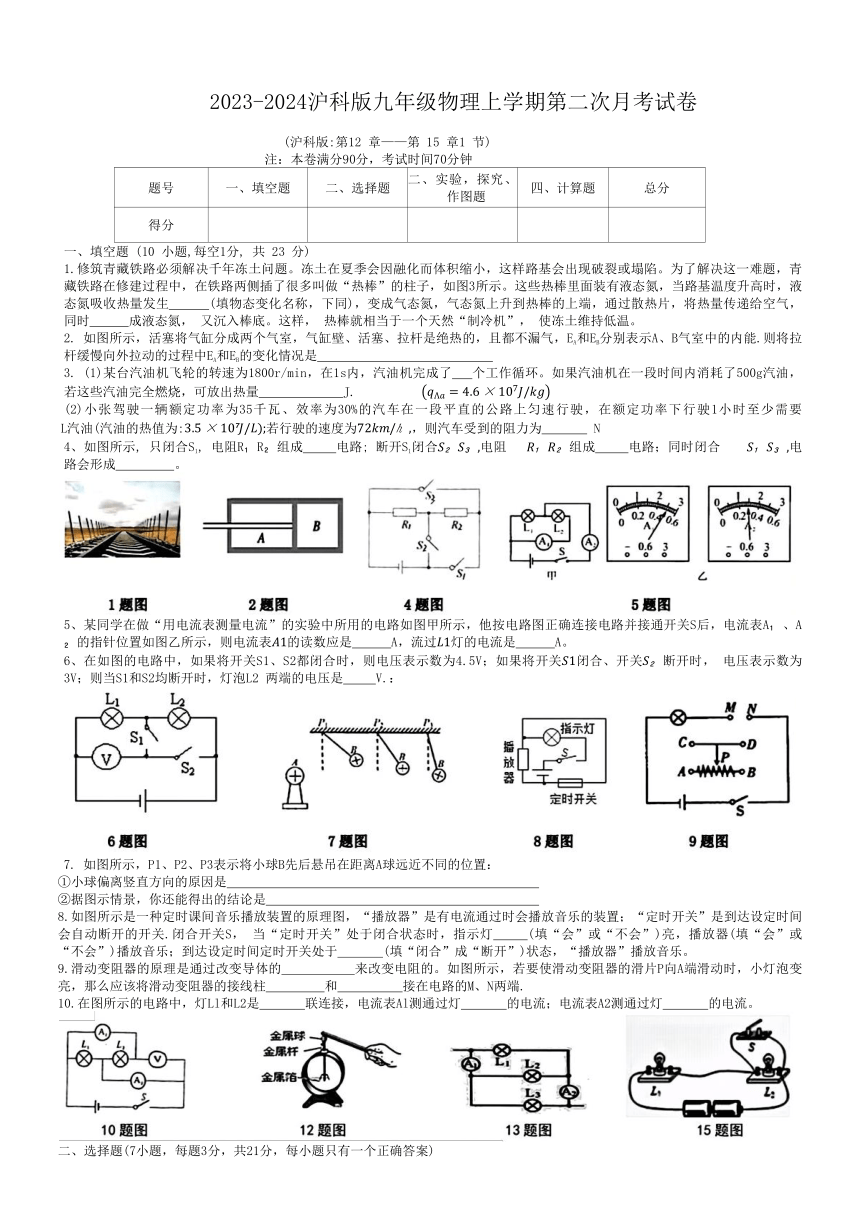

2023-2024沪科版九年级物理上学期第二次月考试卷
(沪科版:第12 章——第 15 章1 节)
注：本卷满分90分，考试时间70分钟
题号 一、填空题 二、选择题 二、实验，探究、作图题 四、计算题 总分
得分
一、填空题 (10 小题,每空1分, 共 23 分)
1.修筑青藏铁路必须解决千年冻土问题。冻土在夏季会因融化而体积缩小，这样路基会出现破裂或塌陷。为了解决这一难题，青藏铁路在修建过程中，在铁路两侧插了很多叫做“热棒”的柱子，如图3所示。这些热棒里面装有液态氮，当路基温度升高时，液态氮吸收热量发生 (填物态变化名称，下同)，变成气态氮，气态氮上升到热棒的上端，通过散热片，将热量传递给空气，同时 成液态氮， 又沉入棒底。这样， 热棒就相当于一个天然“制冷机”， 使冻土维持低温。
2. 如图所示，活塞将气缸分成两个气室，气缸壁、活塞、拉杆是绝热的，且都不漏气，EA和EB分别表示A、B气室中的内能.则将拉杆缓慢向外拉动的过程中EA和EB的变化情况是
3. (1)某台汽油机飞轮的转速为1800r/min，在1s内，汽油机完成了 个工作循环。如果汽油机在一段时间内消耗了500g汽油，若这些汽油完全燃烧，可放出热量 J.
(2)小张驾驶一辆额定功率为35千瓦、效率为30%的汽车在一段平直的公路上匀速行驶，在额定功率下行驶1小时至少需要 L汽油(汽油的热值为:若行驶的速度为，则汽车受到的阻力为 N
4、如图所示, 只闭合S1, 电阻R R 组成 电路; 断开S1闭合电阻 组成 电路；同时闭合 电路会形成 。
5、某同学在做“用电流表测量电流”的实验中所用的电路如图甲所示，他按电路图正确连接电路并接通开关S后，电流表A 、A 的指针位置如图乙所示，则电流表的读数应是 A，流过灯的电流是 A。
6、在如图的电路中，如果将开关S1、S2都闭合时，则电压表示数为4.5V；如果将开关闭合、开关断开时， 电压表示数为3V；则当S1和S2均断开时，灯泡L2 两端的电压是 V.：
7. 如图所示，P1、P2、P3表示将小球B先后悬吊在距离A球远近不同的位置：
①小球偏离竖直方向的原因是
②据图示情景，你还能得出的结论是
8.如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间会自动断开的开关.闭合开关S， 当“定时开关”处于闭合状态时，指示灯 (填“会”或“不会”)亮，播放器(填“会”或“不会”)播放音乐；到达设定时间定时开关处于 (填“闭合”成“断开”)状态，“播放器”播放音乐。
9.滑动变阻器的原理是通过改变导体的 来改变电阻的。如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱 和 接在电路的M、N两端.
10.在图所示的电路中，灯Ll和L2是 联连接，电流表Al测通过灯 的电流；电流表A2测通过灯 的电流。
二、选择题(7小题，每题3分，共21分，每小题只有一个正确答案)

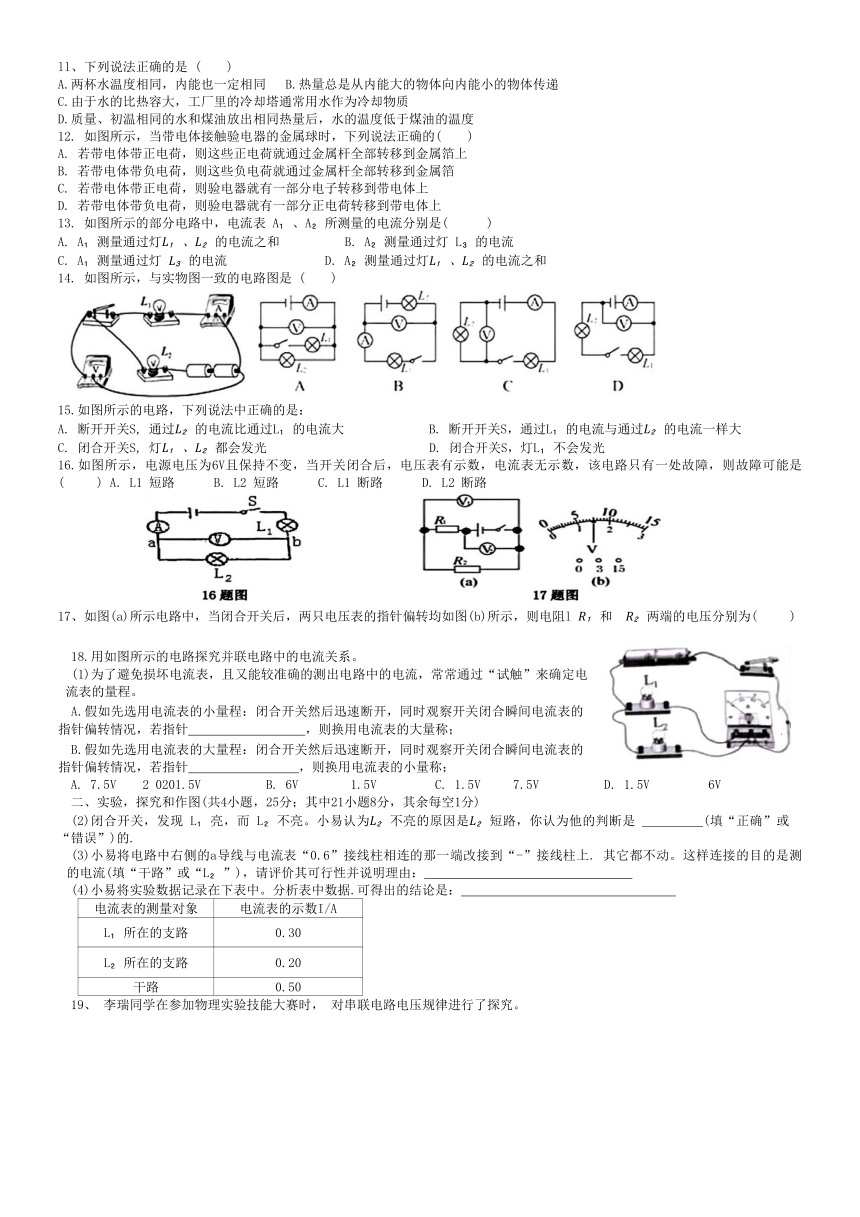

ll、下列说法正确的是 ( )
A.两杯水温度相同，内能也一定相同 B.热量总是从内能大的物体向内能小的物体传递
C.由于水的比热容大，工厂里的冷却塔通常用水作为冷却物质
D.质量、初温相同的水和煤油放出相同热量后，水的温度低于煤油的温度
12. 如图所示，当带电体接触验电器的金属球时，下列说法正确的( )
A. 若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上
B. 若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔
C. 若带电体带正电荷，则验电器就有一部分电子转移到带电体上
D. 若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上
13. 如图所示的部分电路中，电流表 A 、A 所测量的电流分别是( )
A. A 测量通过灯的电流之和 B. A 测量通过灯 L 的电流
C. A 测量通过灯 的电流 D. A 测量通过灯的电流之和
14. 如图所示，与实物图一致的电路图是 ( )
15.如图所示的电路，下列说法中正确的是：
A. 断开开关S, 通过的电流比通过L 的电流大 B. 断开开关S，通过L 的电流与通过的电流一样大
C. 闭合开关S, 灯都会发光 D. 闭合开关S，灯L 不会发光
16.如图所示，电源电压为6V且保持不变，当开关闭合后，电压表有示数，电流表无示数，该电路只有一处故障，则故障可能是 ( ) A. L1 短路 B. L2 短路 C. L1 断路 D. L2 断路
17、如图(a)所示电路中，当闭合开关后，两只电压表的指针偏转均如图(b)所示，则电阻l 和 两端的电压分别为( )
A. 7.5V 2 0201.5V B. 6V 1.5V C. 1.5V 7.5V D. 1.5V 6V
二、实验，探究和作图(共4小题，25分；其中21小题8分，其余每空1分)
(2)闭合开关，发现 L 亮，而 L 不亮。小易认为不亮的原因是短路，你认为他的判断是 (填“正确”或“错误”)的.
(3)小易将电路中右侧的a导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上. 其它都不动。这样连接的目的是测 的电流(填“干路”或“L ”)，请评价其可行性并说明理由：
(4)小易将实验数据记录在下表中。分析表中数据.可得出的结论是：
电流表的测量对象 电流表的示数I/A
L 所在的支路 0.30
L 所在的支路 0.20
干路 0.50
19、 李瑞同学在参加物理实验技能大赛时， 对串联电路电压规律进行了探究。
(1) 在拆接电路时，开关必须 ；
(2)李瑞同学用上面的方法能否测出L 两端的电压 ， 为什么 ；
UAB/V UBc/V UAc/V
2.4 1.4 3.75
(3)方法改进后，实验数据记录如上表，李瑞同学分析后得出结论：串联电路总电压不等于各用电器两端的电压之和；他的结论与猜想是否相符 ；这个实验在设计方案上还存在的不足之处是 (写出一条)。
20.小明、小红和小亮在做“探究影响导体的电阻大小因素”实验时，做出了如下猜想。
猜想一：导体的电阻可能与导体的长度有关。
猜想二：导体的电阻可能与导体的横截面积有关。
(1)如图所示电路，闭合开关后，在M、N之间分别接上不同导体，通过观察相关现象来比较导体电阻大小，小明、小红和小亮对图中的电路设计提出了自己的观点：
小明认为：电流表是多余的，观察灯泡的亮度就可以判断导体电阻的大小。
小红认为：灯泡是多余的，根据电流表示数的变化就可以判断导体电阻的大小。
小亮认为：灯泡和电流表同时使用更好，因为灯泡可以保护电路，从而防止烧坏电流表。
你赞同 (选填“小明”、“小红”或“小亮”)的观点。
(2)为了验证猜想二，可依次把M、N跟 (选填“A、B、C、D”)的两端相连， 闭合开关， 记下电流表的示数，分析比较这两根电阻丝电阻的大小。
(3)依次把M、N跟电阻丝A、B的两端连接，闭合开关，电流表的示数不同，分析比较A、B两根电阻丝电阻的大小，可探究电阻跟 的关系，其结论是 。
(4)小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能够完成猜想 (选填“一”、“二”或“三”)的实验验证。
(5)以上方法在研究物理问题时经常用到，被称为控制变量法。下列4 个实验中没有用到此方法的是 ( )
A.探究电流与电压、电阻的关系实验 B.探究影响压力作用效果的因素实验
C.探究平面镜成像的特点实验 D.探究影响摩擦力大小的因素实验
21. (1)有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方使夜间开锁，它利用感应开关S (有人摸门把手时闭合；无人摸门把手时断开)以及光敏开关 (天暗时闭合，天亮时 断开)控制电路，达到目的. 请根据上述描述，完成电路连接。
(2)请根据图所示的实物图，画出对应的电路图。
四、计算题(3小题, 共21分,其中22题8分, 23题7分, 24题6分)
22.为了减少环境污染，部分农村地区改用液化气烧菜做饭。某钢瓶装有液化气10kg，已知液化气的热值为水的比热容为 求:
(1) 这瓶液化气全部完全燃烧放出的热量是多少
(2) 若 (1) 中放出的热量有 40%被初温为 的水吸收，在标准大气压下可将多少质量的水烧开
23.实验测得0.5kg某物质温度随时间变化的图象如图示，假设这种物质从热源吸热的功率恒定不变，根据图象解答下列问题：
(1) 若该晶体液态时的比热容为 求其熔化过程中吸收的热量.
(2)若规定“质量为1kg的某种晶体物质在完全熔化时所吸收的热量叫做这种物质的熔化热"用“λ”表示，根据图象信息，计算该物质的熔化热.
24.导体中的自由电荷发生定向移动就会形成电流。物理学中把单位时间内通过导体某一横截面的电荷量叫做电流，用Ⅰ表示
(定义式为 如图所示， 已 知金属导体的横截面积为S，导体中单位体积内的自由电荷数为n，每个自由电荷的电荷量为q，自由电荷定向移动的速度为v。 (用已知量符号表示)
请推导t时间内通过导体横截面积S的电荷量Q的表达式。
(2) 请推导出电流Ⅰ的表达式。
