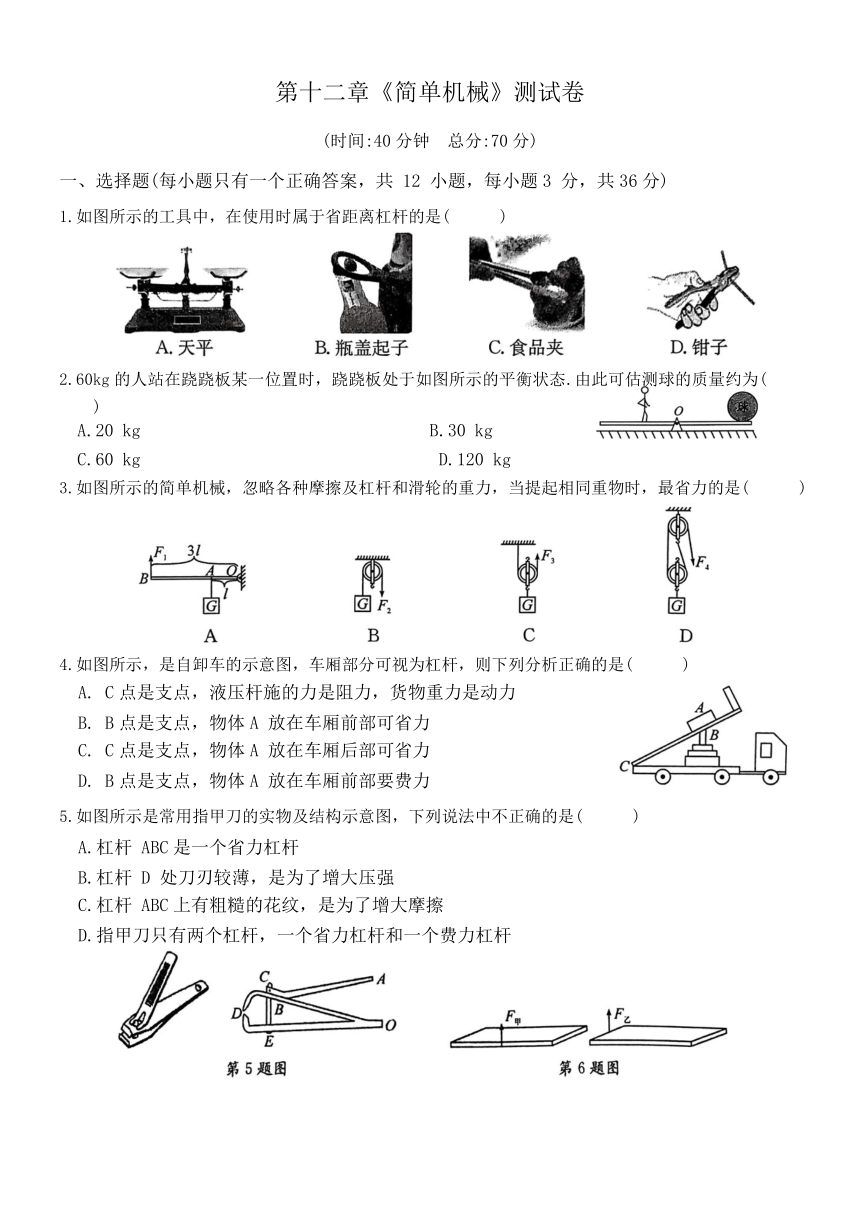

第十二章《简单机械》测试卷
(时间:40分钟 总分:70分)
一、选择题(每小题只有一个正确答案，共 12 小题，每小题3 分，共36分)
1.如图所示的工具中，在使用时属于省距离杠杆的是( )
2.60kg的人站在跷跷板某一位置时，跷跷板处于如图所示的平衡状态.由此可估测球的质量约为( )
A.20 kg B.30 kg
C.60 kg D.120 kg
3.如图所示的简单机械，忽略各种摩擦及杠杆和滑轮的重力，当提起相同重物时，最省力的是( )
4.如图所示，是自卸车的示意图，车厢部分可视为杠杆，则下列分析正确的是( )
A. C点是支点，液压杆施的力是阻力，货物重力是动力
B. B点是支点，物体A 放在车厢前部可省力
C. C点是支点，物体A 放在车厢后部可省力
D. B点是支点，物体A 放在车厢前部要费力
5.如图所示是常用指甲刀的实物及结构示意图，下列说法中不正确的是( )
A.杠杆 ABC是一个省力杠杆
B.杠杆 D 处刀刃较薄，是为了增大压强
C.杠杆 ABC上有粗糙的花纹，是为了增大摩擦
D.指甲刀只有两个杠杆，一个省力杠杆和一个费力杠杆

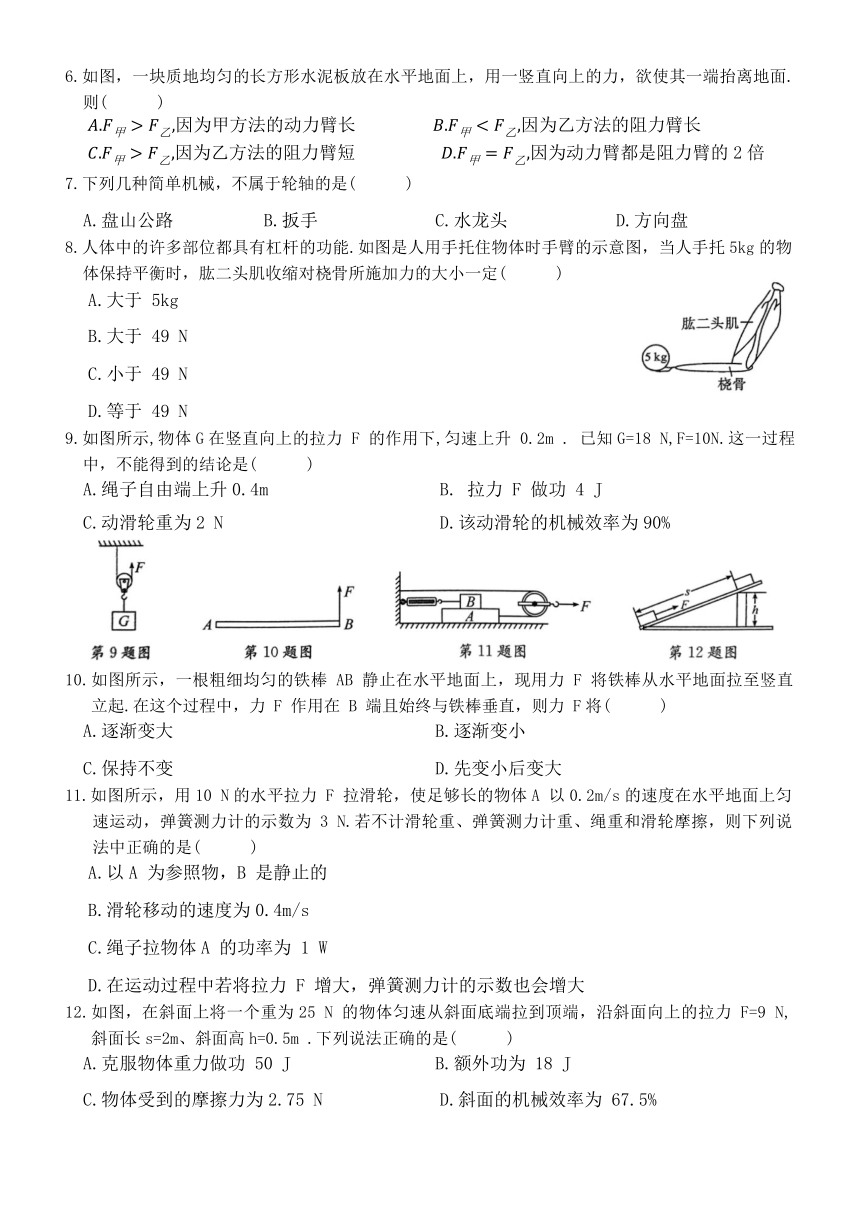

6.如图，一块质地均匀的长方形水泥板放在水平地面上，用一竖直向上的力，欲使其一端抬离地面.则( )
因为甲方法的动力臂长 因为乙方法的阻力臂长
因为乙方法的阻力臂短 因为动力臂都是阻力臂的2倍
7.下列几种简单机械，不属于轮轴的是( )
A.盘山公路 B.扳手 C.水龙头 D.方向盘
8.人体中的许多部位都具有杠杆的功能.如图是人用手托住物体时手臂的示意图，当人手托5kg的物体保持平衡时，肱二头肌收缩对桡骨所施加力的大小一定( )
A.大于 5kg
B.大于 49 N
C.小于 49 N
D.等于 49 N
9.如图所示,物体G在竖直向上的拉力 F 的作用下,匀速上升 0.2m . 已知G=18 N,F=10N.这一过程中，不能得到的结论是( )
A.绳子自由端上升0.4m B. 拉力 F 做功 4 J
C.动滑轮重为2 N D.该动滑轮的机械效率为90%
10.如图所示，一根粗细均匀的铁棒 AB 静止在水平地面上，现用力 F 将铁棒从水平地面拉至竖直立起.在这个过程中，力 F 作用在 B 端且始终与铁棒垂直，则力 F将( )
A.逐渐变大 B.逐渐变小
C.保持不变 D.先变小后变大
11.如图所示，用10 N的水平拉力 F 拉滑轮，使足够长的物体A 以0.2m/s的速度在水平地面上匀速运动，弹簧测力计的示数为 3 N.若不计滑轮重、弹簧测力计重、绳重和滑轮摩擦，则下列说法中正确的是( )
A.以A 为参照物，B 是静止的
B.滑轮移动的速度为0.4m/s
C.绳子拉物体A 的功率为 1 W
D.在运动过程中若将拉力 F 增大，弹簧测力计的示数也会增大
12.如图，在斜面上将一个重为25 N 的物体匀速从斜面底端拉到顶端，沿斜面向上的拉力 F=9 N,斜面长s=2m、斜面高h=0.5m .下列说法正确的是( )
A.克服物体重力做功 50 J B.额外功为 18 J
C.物体受到的摩擦力为2.75 N D.斜面的机械效率为 67.5%
题号 1 2 3 4 5 6 7 8 9 10 11 12
答案
二、非选择题(共34分)
13.(5分)当你用桶从井中提水时，你对桶做的功是 ；如果桶掉进井里，从井里捞桶时，桶里带着一些水，这时你对桶做的功是 ，对水做的功是 .(以上三空均选填“总功”“额外功”或“有用功”)当你提着水桶在水平地面上匀速前进，你对水桶做的功是 J,理由是 .
14.(5分)如图所示，A、B两个滑轮中，A是 滑轮，B是 滑轮，它们组合在一起构成一个滑轮组，使用它既可以 ，又可以 ；在不考虑滑轮重和摩擦时，物体与桌面的摩擦力是 90 N，匀速拉动物体，水平拉力 F 为 N.
15.(2分)如图所示，用相同的滑轮安装成甲、乙两种装置，分别用FA、FB匀速提升重力为( GB的A、B两物体，不计绳重和摩擦.若( 则η甲 ηz;若. 则GA GB.(均选填“>”“<”或“=”)
16.(6分)在“探究杠杆平衡条件的实验”中：
(1)如图甲所示，实验前，杠杆左端下沉，则应将左端的平衡螺母向 (选填“左”或“右”)调节，直到杠杆在水平位置平衡，目的是 .
(2)如图乙所示，杠杆上的刻度均匀，在A 点挂4 个钩码，要使杠杆在水平位置平衡，应在 B点挂 个相同的钩码；当杠杆平衡后，将A、B两点下方所挂的钩码同时朝远离支点O方向移动一小格，则杠杆 (选填“顺时针”或“逆时针”)转动.
(3)如图丙所示，若不在 B 点挂钩码，改用弹簧测力计在 B 点向下拉杠杆，使杠杆仍在水平位置，当测力计从a位置转到b位置时，其示数大小将 (选填“不变”“变大”或“变小”).
(4)如图丁所示，已知每个钩码重0.5 N，杠杆上每个小格长度为 2cm ，当弹簧测力计在C点斜向上拉杠杆，使杠杆在水平位置平衡时，拉力 F 的力臂大小为 4 cm，弹簧测力计示数大小为 N.
17.(6分)如图是智慧小组“测滑轮组的机械效率”的实验装置，测得的实验数据如下表：
实验 次数 物重 G/N 物体上升 高度h/m 拉力 F/N 绳端移动距离s/m 机械 效率η
1 1 0.1 0.6 0.3 55.6%
2 2 0.1 1.0 0.3 66.7%
3 4 0.1 1.8 0.3
(1)请用笔画线代替绳子，在图中画出绳子绕法.
(2)根据表中数据分析，实验过程中，第3次实验中滑轮组的机械效率是 %.
(3)若在第3 次实验中，物体上升的速度为0.1m /s，则拉力 F 的功率为 W.
(4)分析表中实验数据可知，同一滑轮组，物重 ，滑轮组的机械效率越高.
(5)创新小组也利用重为1 N、2N、4 N 的物体进行了 3 次实验，每次测得的机械效率均大于智慧小组的测量值，则创新小组测量值偏大的原因可能是 .(填字母)
A.测量时拉动的距离较大 B.滑轮与转轴的摩擦较大
C.所使用的动滑轮的重力小于智慧小组 D.弹簧测力计每次拉动物体时速度较大
18.(10分)如图是挖井时从井中提升沙土的示意图.杠杆 AB可以在竖直平面内绕固定点O转动，已知AO：OB=3：2，悬挂在 A 端的桶与沙土所受的总重力为 200 N，当人在 B 端施加竖直向下的拉力 F 时，杠杆 AB 在水平位置平衡，已知人的重力为700 N，不计杆重和绳重，请完成下列问题：
(1)画出人所受到的各个力的示意图；
(2)求出人在B端施加的竖直向下的拉力 F 的大小；
(3)若此人在 B端施加竖直向下的拉力 F 时，双脚与地面的接触面积为( 请计算出此人对地面的压强.
