第二节 地图的运用 课件
图片预览
文档简介

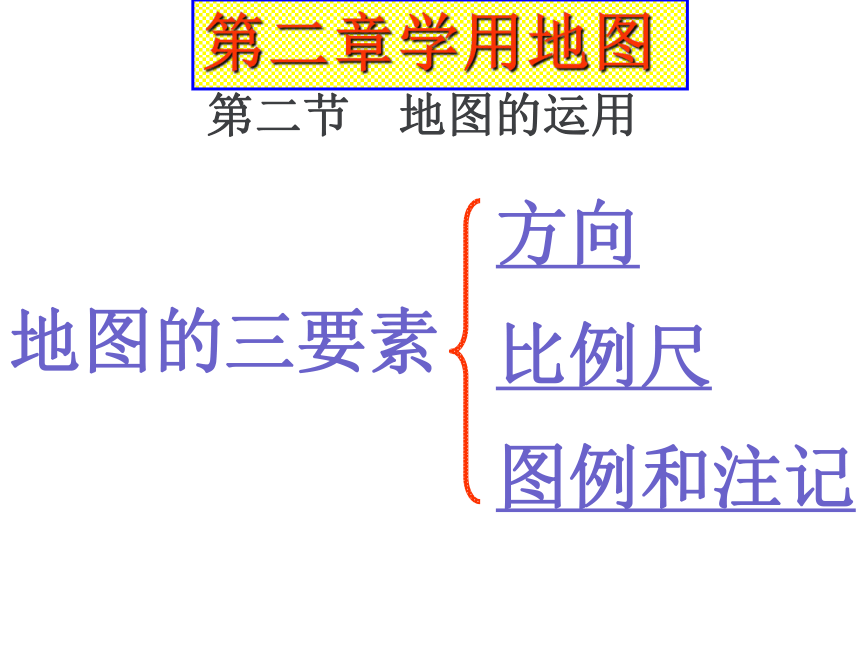

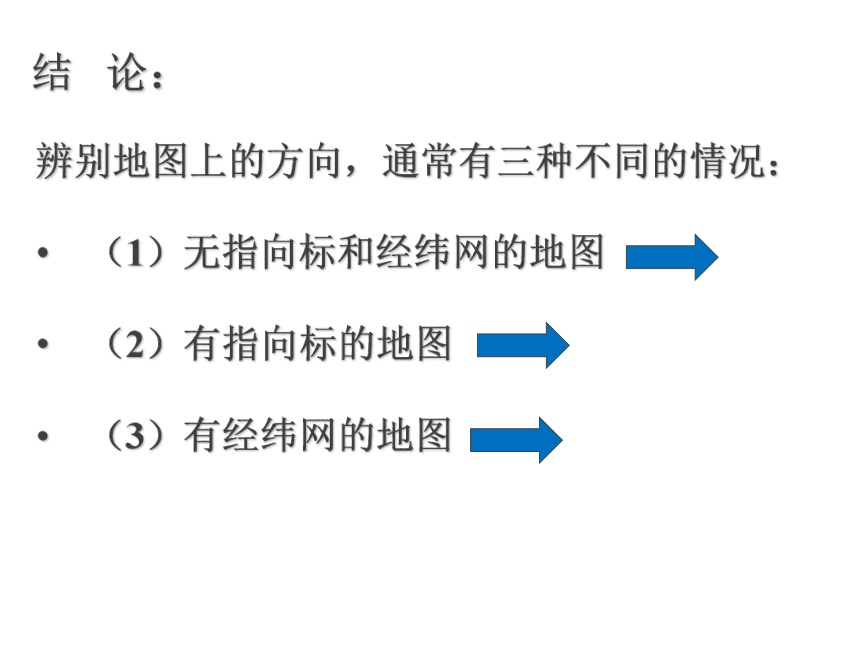

课件36张PPT。第二章学用地图地图的三要素方向比例尺图例和注记第二节 地图的运用1.地图上的方向辨别地物的“四面八方”辨别地图上的方向，通常有三种不同的情况：
（1）无指向标和经纬网的地图
（2）有指向标的地图
（3）有经纬网的地图

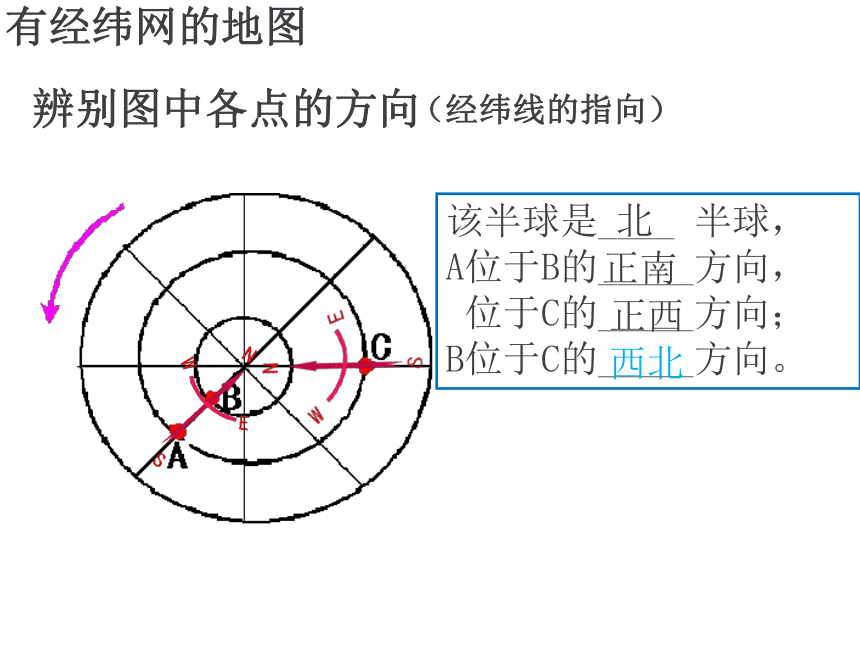

结 论：该半球是____ 半球，
A位于B的_____方向，
位于C的_____方向；
B位于C的_____方向。西北正西正南北辨别图中各点的方向（经纬线的指向）有经纬网的地图??ABS40°60°50°140°170°160°130°110°?CA点位于C点的______方向

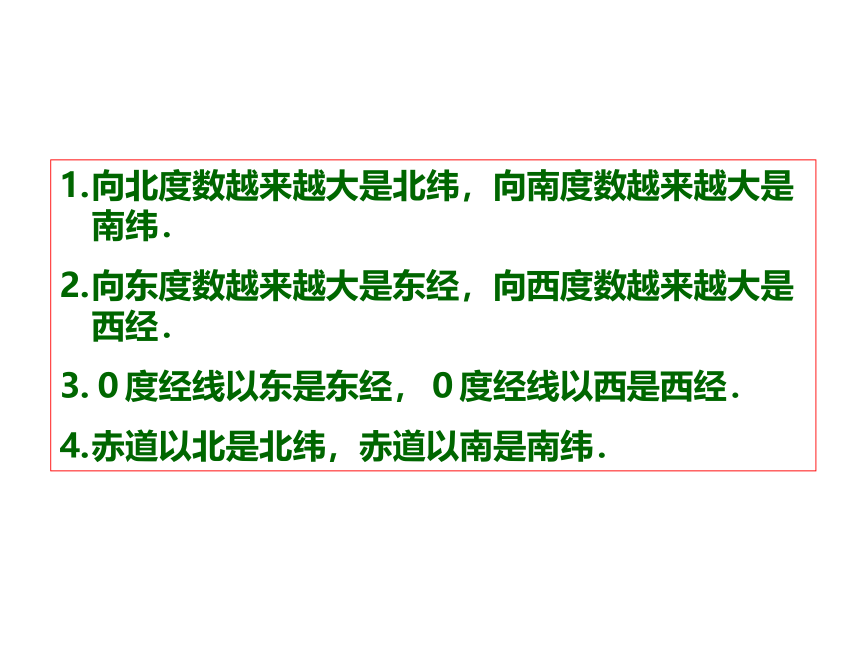

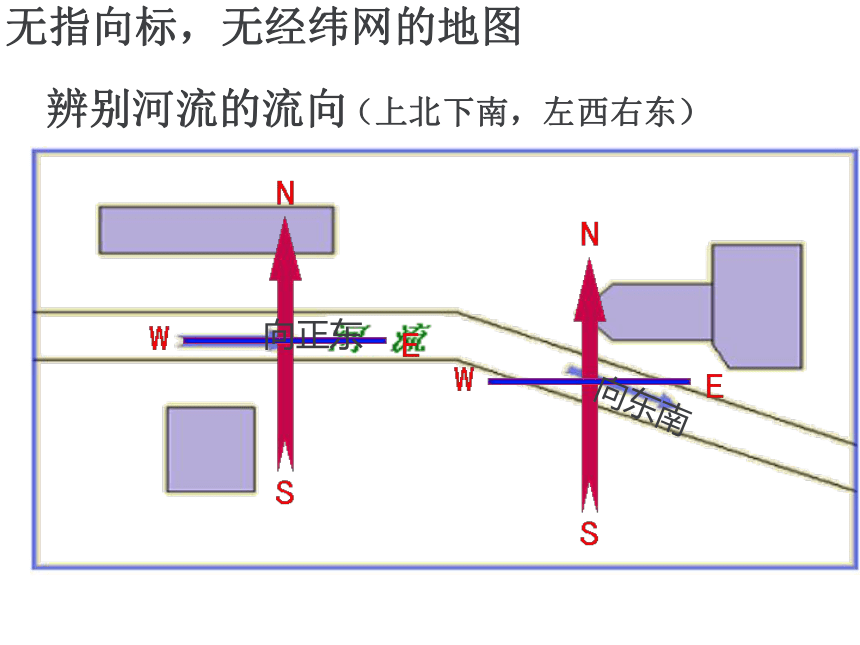

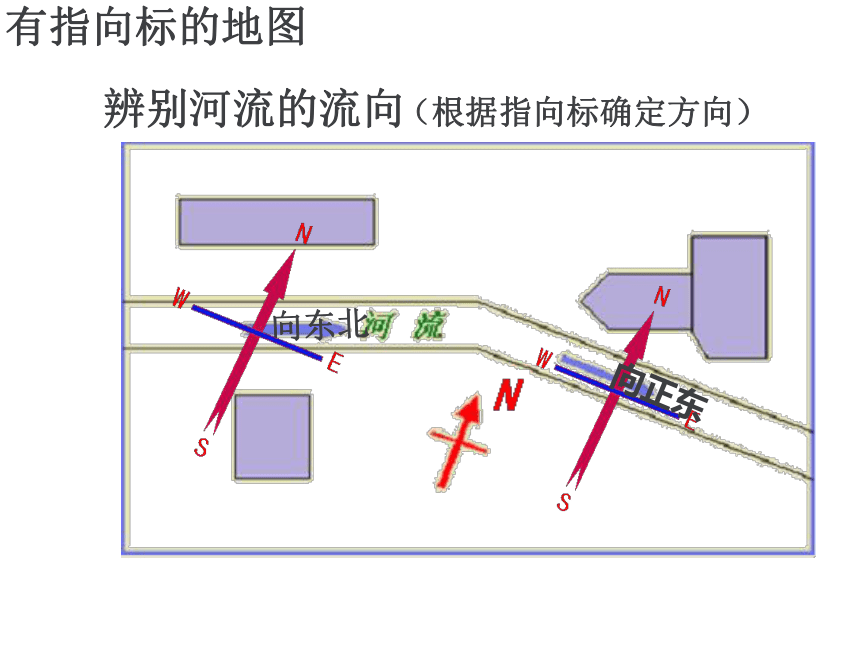

B点位于A点的______方向正东西北有经纬网的地图向东北 向正东辨别河流的流向（根据指向标确定方向）有指向标的地图向正东向东南辨别河流的流向（上北下南，左西右东）无指向标，无经纬网的地图向北度数越来越大是北纬，向南度数越来越大是南纬．
向东度数越来越大是东经，向西度数越来越大是西经．
０度经线以东是东经，０度经线以西是西经．

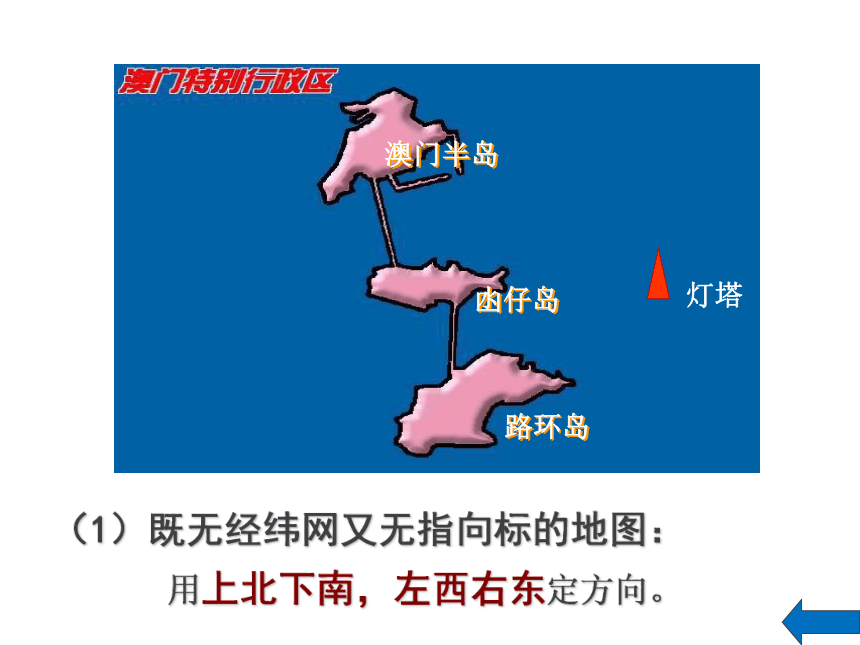

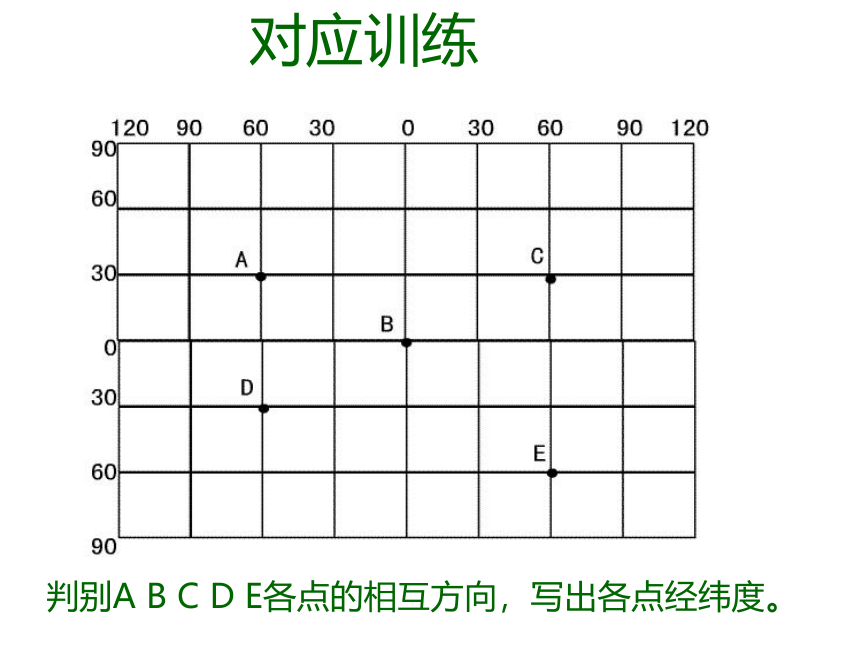

赤道以北是北纬，赤道以南是南纬．判别A B C D E各点的相互方向，写出各点经纬度。对应训练（1）既无经纬网又无指向标的地图：

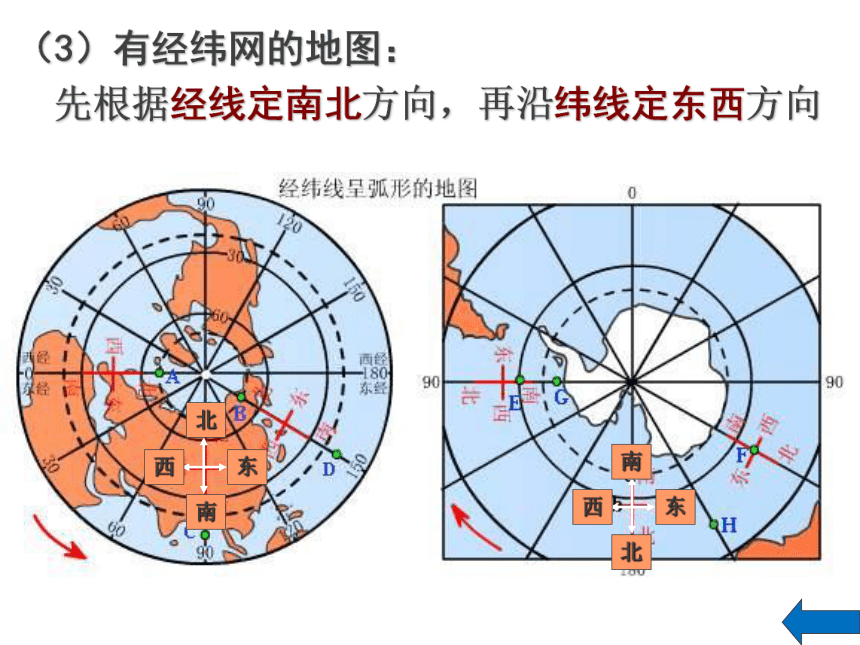

用上北下南，左西右东定方向。（2）有指向标的地图：根据指向标定方向。（3）有经纬网的地图：
先根据经线定南北方向，再沿纬线定东西方向练习：上图中，营地在Ａ点的什么方向？南极点营地A南极点营地A南西答案：正西方练习：上图中，营地在Ａ点的什么方向？实地距离=图上距离=2.地图上的比例尺：表示图上距离比实地距离缩小的程度。
练 一 练比例尺=实际距离=1500002千米=1:50000图上距离=4厘米比例尺的形式文字式 图上1厘米代表实地
距离40千米 线段式 数字式 1：4000000比例尺的形式1厘米代表实地距离10千米1厘米代表
实地距离60千米1：100000001：50000000练一练 1.判别A C D E四点分别在B点的哪方。
2.你能说出A B C D E点的经度和纬度吗？复 习复 习SAB1800150012000090060030030060090012008006004001、确定A点在C点的哪个方向，B点在C点的什么方向？
2、你能准备说出A、B、C三点的经纬度吗？CA：1200W，600N
B：1200E，800N
C：1800，600N（1）线段式比例尺：
画在地图上，单位长度为１厘米，并注明１厘米代表实地距离多少千米。 上图所示比例尺可理解为：图上1厘米代表实地
距离10千米，即10000米，即1000000厘米。因此该
地图比实际情况缩小了1000000倍。归 纳：（2）文字式比例尺：
直接在地图上用文字写明１厘米代表实地距离多少千米。（3）数字式比例尺：
在地图上用比例式或分数式表示图上距离比实地距离缩小的倍数。比较下列地图的比例尺的大小:>比较下列地图表示的范围大小和内容的详略。 中国政区图
比例尺较大
显示范围小
内容较详细 世界政区图
比例尺较小
显示范围大
内容较简单看一看想一想：
以中国政区图和潮州政区图为例：
１.比例尺的大小和表示的范围有什么关系？
３.比例尺的大小和表示内容的详略有什么关系？图例和注记1.图例：
地图上通常都有各种符号，它们是用来简略地表示各种地理事物的。对这些符号含义的说明就是图例。2.注记：
在地图上，用来说明山脉、河流、国家、城市等名称的文字，以及表示山高、水深等的数字，都叫注记。图例和注记地图家族的新成员 随着现代科技的进步，地图的内容和形式都发生了很大的变化，多种形式的地图在人们的生活中不断出现，极大地方便了人们的学习、旅游、出行、参观等活动。请看下面一些地图，你能指出它们的不同用途吗？3.将1厘米代表180千米的地图的比例尺放大到原图的2倍，则新图的比例尺是
A . 1:18000000 B .图上1厘米代表实地距离90千米
C . 1:360 D .图上1厘米代表实地距离360千米 2.按照1厘米代表500千米的比例尺绘一幅中国政区图，图幅边框的长度和高度不得小于
A. 11×10厘米 B. 10×11厘米
C. 6 ×5 厘米 D. 10×8 厘米一、单选题 1.在中国交通图上，量得上海至贵阳的直线距离为5厘米，两地的实际直线距离为1500千米，该图的比例尺为
A. 1:300 B. 1:300000 C. 1:3 000000 D. 1:30000000复习与巩固： 5.一个南极考察队员，从极点向正北走了60米，又向正西走了80米，这时他在出发点的
A .西北方100米处 B .西北方60米处
C .正北方100米处 D .正北方60米处4.乙地(175°E，38°N)位于甲地(145°W，35°S)的
A .东北方 B .西北方
C .西南方 D .东南方图示
讲解图示
讲解6.两幅地图图幅大小相同，那么
A .比例尺大的幅图，所表示的范围小，内容详细
B .比例尺大的幅图，所表示的范围大，内容详细
C .比例尺小的幅图，所表示的范围大，内容详细
D .比例尺小的幅图，所表示的范围小，内容简单8.根据图中的经纬网判别：
(1)图中D在C的 方向
(2)图中A在D的 方向
(3)图中B在A的 方向 正南 正西 东北赤道38°N35°S145°W 0°175°E乙甲 180°145°W甲S赤道本节知识小结地图的基本要素方向比例尺图例和注记(1)用上北下南，左西右东定方向(2)根据指向标定方向(3)用经纬网定方向（1）线段式比例尺（2）文字式比例尺（3）数字式比例尺
