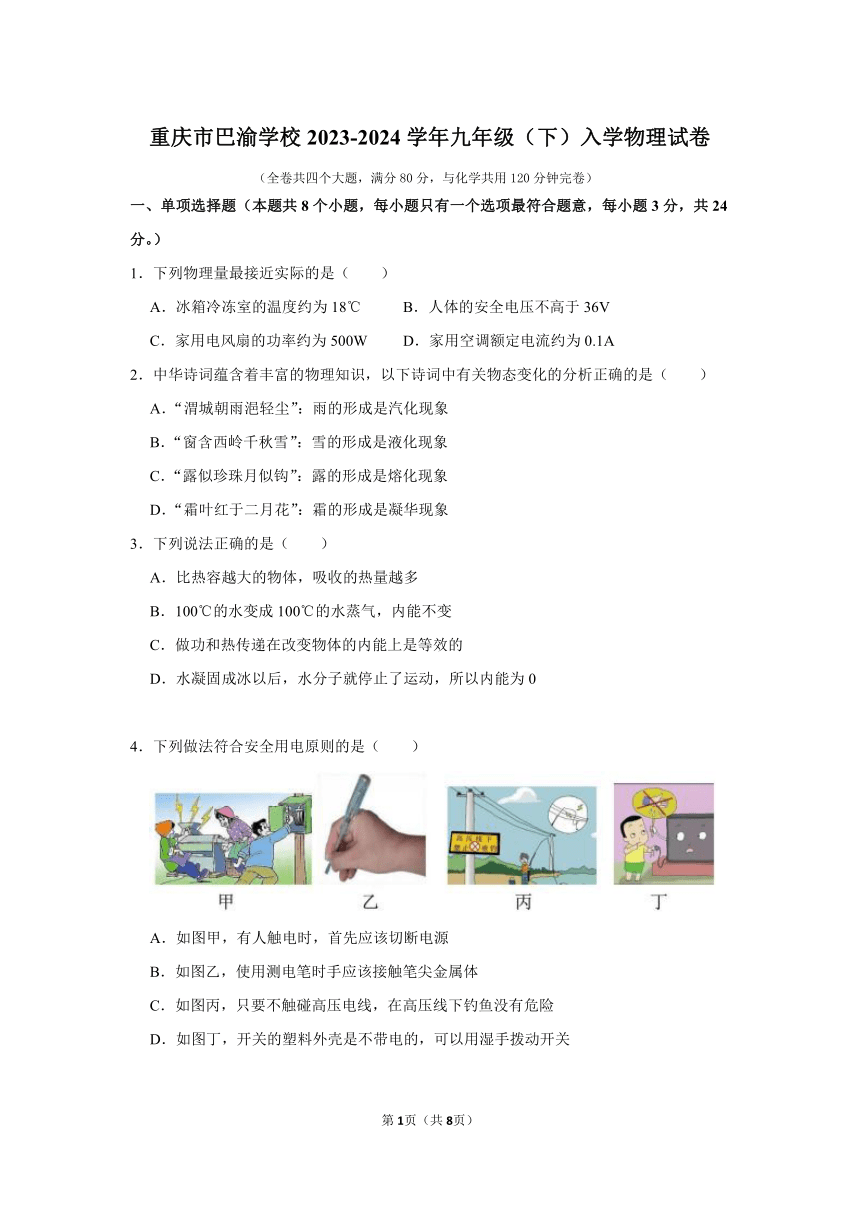

重庆市巴渝学校 2023-2024学年九年级（下）入学物理试卷
（全卷共四个大题，满分 80 分，与化学共用 120 分钟完卷）
一、单项选择题（本题共 8个小题，每小题只有一个选项最符合题意，每小题 3分，共 24
分。）
1．下列物理量最接近实际的是（ ）
A．冰箱冷冻室的温度约为 18℃ B．人体的安全电压不高于 36V
C．家用电风扇的功率约为 500W D．家用空调额定电流约为 0.1A
2．中华诗词蕴含着丰富的物理知识，以下诗词中有关物态变化的分析正确的是（ ）
A．“渭城朝雨浥轻尘”：雨的形成是汽化现象
B．“窗含西岭千秋雪”：雪的形成是液化现象
C．“露似珍珠月似钩”：露的形成是熔化现象
D．“霜叶红于二月花”：霜的形成是凝华现象
3．下列说法正确的是（ ）
A．比热容越大的物体，吸收的热量越多
B．100℃的水变成 100℃的水蒸气，内能不变
C．做功和热传递在改变物体的内能上是等效的
D．水凝固成冰以后，水分子就停止了运动，所以内能为 0
4．下列做法符合安全用电原则的是（ ）
A．如图甲，有人触电时，首先应该切断电源
B．如图乙，使用测电笔时手应该接触笔尖金属体
C．如图丙，只要不触碰高压电线，在高压线下钓鱼没有危险
D．如图丁，开关的塑料外壳是不带电的，可以用湿手拨动开关
第 1页（共 8页）
{#{QQABBYSQgggAABIAAQhCAwWICAOQkBAACKoGQAAIIAABiRFABAA=}#}

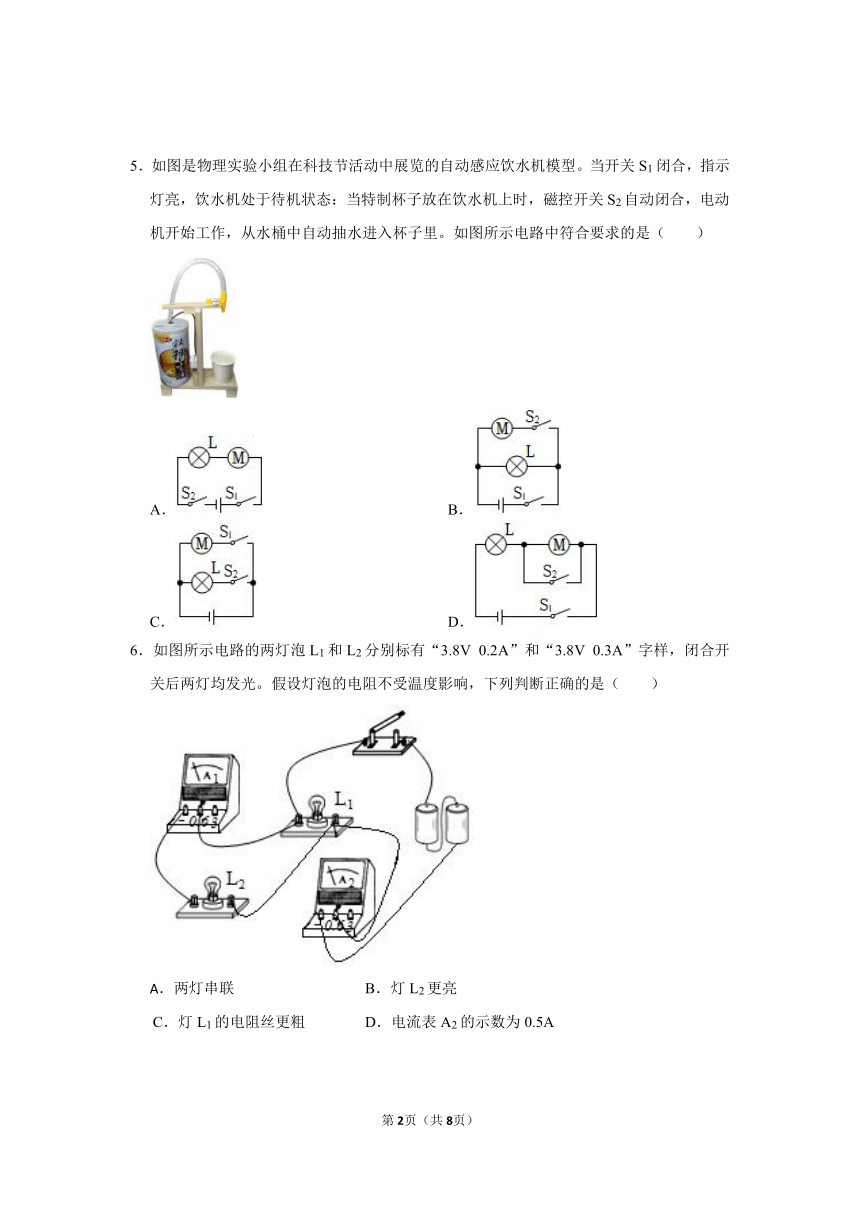

5．如图是物理实验小组在科技节活动中展览的自动感应饮水机模型。当开关 S1闭合，指示
灯亮，饮水机处于待机状态：当特制杯子放在饮水机上时，磁控开关 S2自动闭合，电动
机开始工作，从水桶中自动抽水进入杯子里。如图所示电路中符合要求的是（ ）
A． B．
C． D．
6．如图所示电路的两灯泡 L1和 L2分别标有“3.8V 0.2A”和“3.8V 0.3A”字样，闭合开
关后两灯均发光。假设灯泡的电阻不受温度影响，下列判断正确的是（ ）
A．两灯串联 B．灯 L2更亮
C．灯 L1的电阻丝更粗 D．电流表 A2的示数为 0.5A
第 2页（共 8页）
{#{QQABBYSQgggAABIAAQhCAwWICAOQkBAACKoGQAAIIAABiRFABAA=}#}

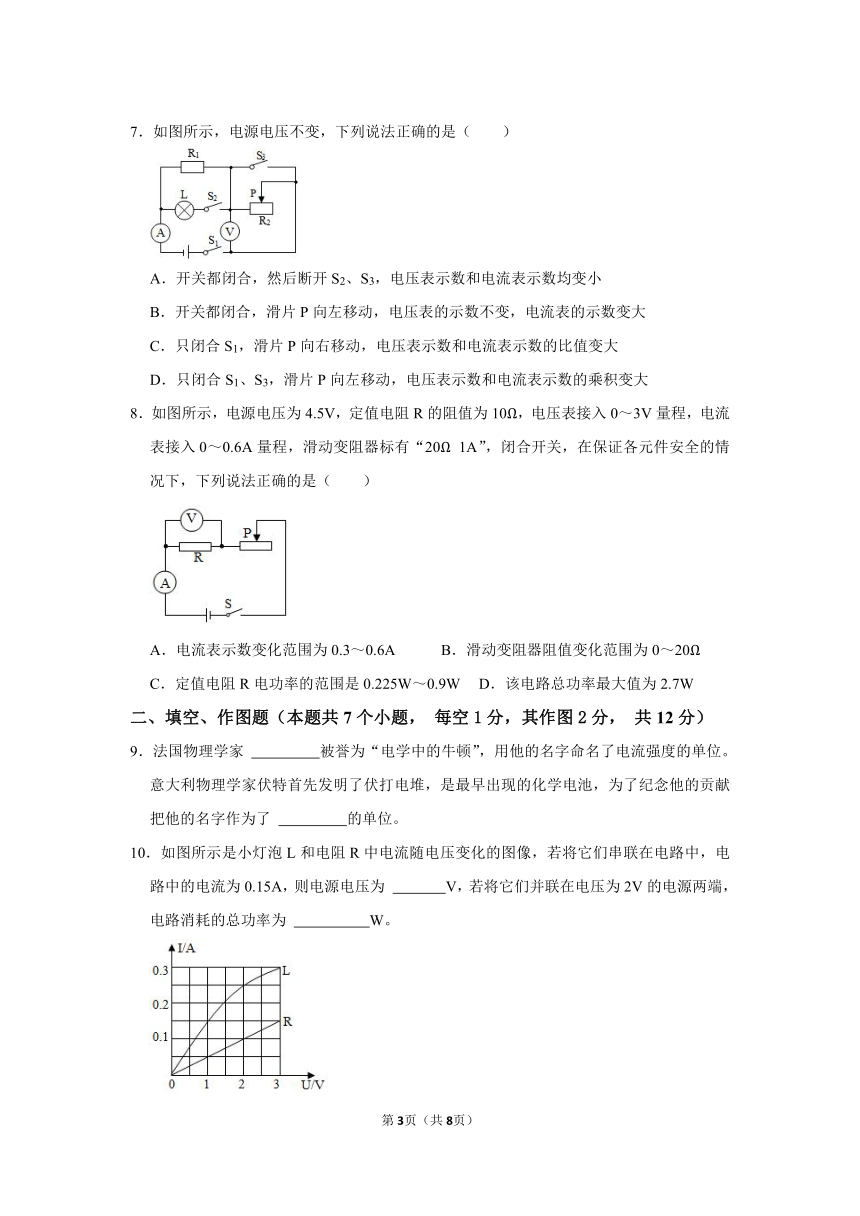

7．如图所示，电源电压不变，下列说法正确的是（ ）
A．开关都闭合，然后断开 S2、S3，电压表示数和电流表示数均变小
B．开关都闭合，滑片 P向左移动，电压表的示数不变，电流表的示数变大
C．只闭合 S1，滑片 P向右移动，电压表示数和电流表示数的比值变大
D．只闭合 S1、S3，滑片 P向左移动，电压表示数和电流表示数的乘积变大
8．如图所示，电源电压为 4.5V，定值电阻 R的阻值为 10Ω，电压表接入 0～3V量程，电流
表接入 0～0.6A 量程，滑动变阻器标有“20Ω 1A”，闭合开关，在保证各元件安全的情
况下，下列说法正确的是（ ）
A．电流表示数变化范围为 0.3～0.6A B．滑动变阻器阻值变化范围为 0～20Ω
C．定值电阻 R电功率的范围是 0.225W～0.9W D．该电路总功率最大值为 2.7W
二、填空、作图题（本题共 7个小题， 每空 1分，其作图 2 分， 共 12分）
9．法国物理学家 被誉为“电学中的牛顿”，用他的名字命名了电流强度的单位。
意大利物理学家伏特首先发明了伏打电堆，是最早出现的化学电池，为了纪念他的贡献
把他的名字作为了 的单位。
10．如图所示是小灯泡 L 和电阻 R中电流随电压变化的图像，若将它们串联在电路中，电
路中的电流为 0.15A，则电源电压为 V，若将它们并联在电压为 2V的电源两端，
电路消耗的总功率为 W。
第 3页（共 8页）
{#{QQABBYSQgggAABIAAQhCAwWICAOQkBAACKoGQAAIIAABiRFABAA=}#}
11．如图所示，是最新一款无人驾驶汽车原型图。汽车自动驾驶时使用雷达传感器，以及激
光测距器来了解周围的交通状况。该款车以 72km/h 的速度在一段平直的公路上匀速行驶
了 8km 时，消耗汽油 1.4kg。假设汽油完全燃烧，汽油机的效率为 30%，那么，在这段
运动过程中，该汽车发动机做的有用功是 J，若转化为有用功的热量全
部被水吸收，可以使 kg 的水升高 50℃。[已知汽油的热值是 4.5×107J/kg，水
的比热容是 4.2×103J/（kg ℃）]
12．节约用电，人人有责。如图甲是重庆市阶梯式电价收费政策，小言家年用电量累计达到
2000度，则小言家的年用电费用为 元；小静将一个电热水器单独接在清零
的计量插座上工作，屏幕显示如图乙所示，若电费单价为 0.5元/kW h，则电热水器消耗
的电能为 J。
13．如图甲所示电路，电源电压保持不变，当闭合开关 S，滑动变阻器滑片 P从 a端移到 b
端，两电表示数变化关系用图乙中线段 AB表示。则电源电压 U＝ V，滑片 P滑
到 ab中点时，变阻器消耗的电功率 P2＝ W。
第 4页（共 8页）
{#{QQABBYSQgggAABIAAQhCAwWICAOQkBAACKoGQAAIIAABiRFABAA=}#}
14．根据如图所示的实物连接图，在虚线框中画出相应的电路图。
15．请在图中连接家庭电路，要求开关控制螺口灯泡，三孔插座直接接入电路。
三、实验题（本题共 3小题，16题 6分，17题 6分，18题 8分，共 20分）
16．如图所示，小语利用甲、乙、丙三套完全相同的装置，完成下面两个热学实验。
（1）为了比较水和煤油的吸热本领的大小，他应选择 两套装置。小明通过
（选填“加热时间”或“温度计上升的示数”）来比较水和煤油吸收热量的
多少；
（2）经过实验得出了水和煤油温度随时间变化的图像如图丁所示，则 （选填“a”
或“b”）为水的温度随时间变化的图像，若不计实验过程中的热量损失，则煤油的比热
容为 J/（kg ℃）。[水的比热容为 4.2×103J/（kg ℃）]
（3）为比较不同燃料的热值，小明应选择 两套装置；小明认为该实验不能准
确算出燃料的热值，原因是： 。
第 5页（共 8页）
{#{QQABBYSQgggAABIAAQhCAwWICAOQkBAACKoGQAAIIAABiRFABAA=}#}
17．小睿做测量定值电阻的实验，电路如图甲所示，电源电压为 6V，滑动变阻器标有 30Ω
1A”字样，电流表接入量程为 0～0.6A。
（1）闭合开关，发现电压表示数如图乙所示，为准确测量这一电压，接下来小华应进行
的操作是 ；
（2）小华将多次数据记录在表一中，有一组数据是拼凑的，它是第 组，你判断
的依据是 ；
表一
序号 1 2 3 4 5
U/V 1.0 2.0 3.0 4.0 5.0
I/A 0.10 0.20 0.30 0.40 0.52
（3）表一中获取第 2组数据后，想要得到第 3组数据，应该将变阻器的滑片向
（选填“左”或“右”）端移动。实验中定值电阻的阻值是 Ω；（保留一位小
数）
（4）实验中要移动滑动变阻器的滑片多次测量，其目的是 。
18．某学习小组探究“电流的大小与电阻的关系”，设计了如图甲所示的电路，电源电压恒
为 6V，滑动变阻器规格为“100Ω，2A”。
（1）连接电路时，开关应处于 状态，连接 （选填“电流表”或
“电压表”）时，不需要拆开电路，所以可以最后接入；
第 6页（共 8页）
{#{QQABBYSQgggAABIAAQhCAwWICAOQkBAACKoGQAAIIAABiRFABAA=}#}
（2）小帆同学连好实物电路，闭合开关前滑动变阻器应处于最 （选填“左”或
“右”）端；闭合开关，发现电流表指针偏转很小，调节滑动变阻器，电压表偏转明显，
电流表示数有变化，但偏转角度还是很小，则可能出现的问题是 ；
（3）小芸同学帮助他们把电路连接正确后，闭合开关 S，滑片 P滑动到某一位置时，电
流表的指针位置如图乙所示，则电流表的示数为 A；
（4）他们根据实验数据绘制了图像，丙、丁两图中能正确表示电流与电阻关系的图像是
；
（5）实验过程中，控制定值电阻两端电压为 2V，三个定值电阻分别为 10Ω、20Ω、30Ω，
当用 20Ω电阻替换下 10Ω电阻时，应该把滑动变阻器的滑片 P 向 （选填“左”
或“右”）移动，才能使电压表的指针恢复到 2V；在这个实验中，小帆同学觉得还可以
增加一个定值电阻多做一次实验便于作图，那么增加的定值电阻阻值最大值为 Ω。
四、计算题（本题共 3小题，19题 6分， 20题 8分， 21题 10分， 共 24分）
19．如图所示电路中，R1＝6Ω，R2＝10Ω，此时电流表示数为 0.5A。求：
（1）电源电压； （2）通过 R2的电流。
第 7页（共 8页）
{#{QQABBYSQgggAABIAAQhCAwWICAOQkBAACKoGQAAIIAABiRFABAA=}#}
20．如图甲所示的是某品牌空气炸锅，其内部工作电路可简化为如图乙所示。其中发热电阻
R1＝50Ω，R2＝200Ω。当开关 S1闭合，单刀双掷开关 S接 b端时为高温挡；开关 S1断开，
开关 S接 a时为低温挡。求：
（1）低温挡正常工作时，流过电阻 R2的电流。
（2）高温挡正常工作时，高温加热功率。
（3）若用此空气炸锅把质量为 200g，初温为 20℃的薯条，炸熟至 170℃，熟薯条吸收的
热量。[c 3薯条＝3.63×10 J/（kg ℃）]
21．小雨和小罗一起设计了一台简易饮水机，其简化的电路图如图甲所示。它有“加热”和
“保温”两挡，其中 R1为发热电阻，R2为定值电阻，额定电压为 220V，加热挡额定功
率为 605W。图乙是实验室电能表的示意图。已知饮水机在保温挡和加热挡工作时，发热
电 阻 R 1 的 电 功 率 之 比 为 1 ： 1 2 1 。 不 考 虑 温 度 对 电 阻 的 影 响 ， 求 ：
（1）电阻 R1的阻值为多少Ω？
（2）该饮水机保温状态时的额定功率为多少W？
（3）在测试时将其他用电器都关闭，只将饮水机置于加热挡工作，发现电能表的转盘在
6min内转了 100转，则此时实验室电路的实际电压为多少 V？
