山东省枣庄市山亭区翼云中学2023-2024学年九年级下学期开学考试物理试题（含解析）

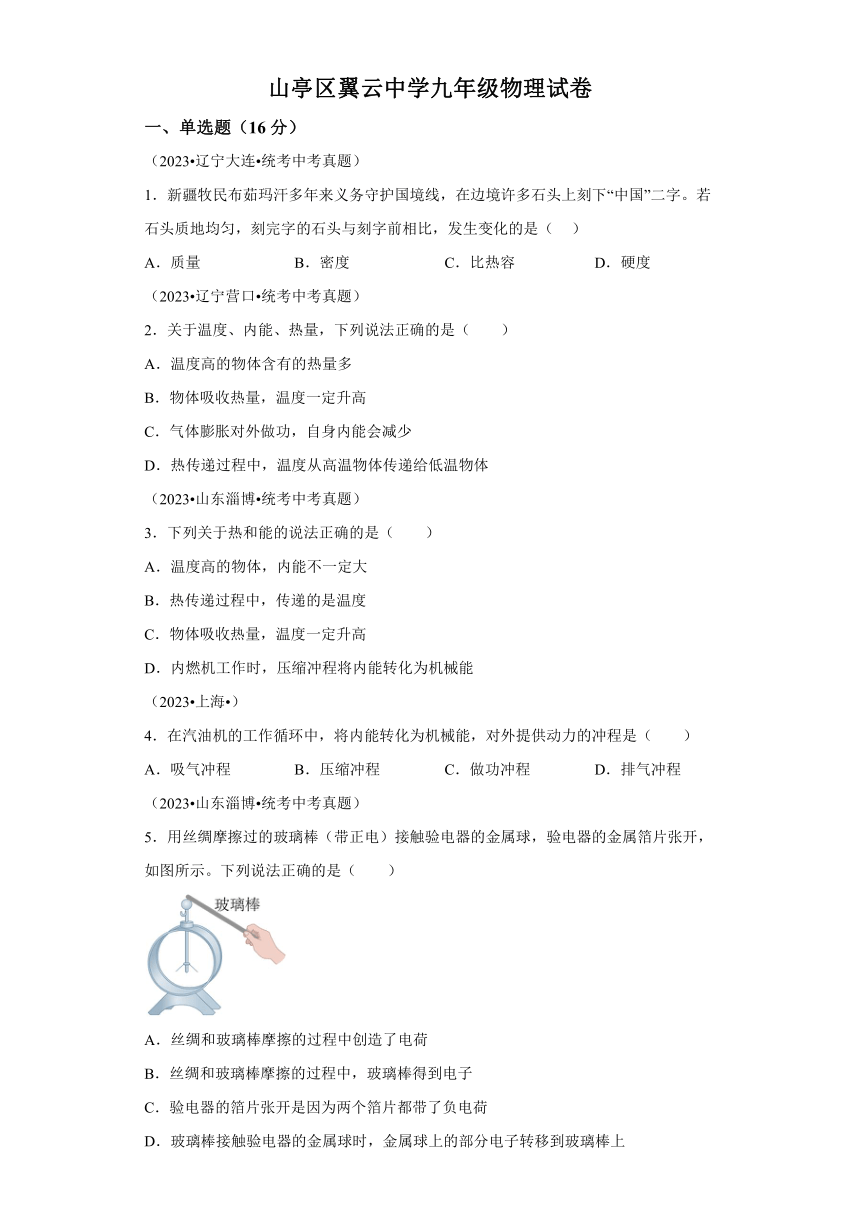

山亭区翼云中学九年级物理试卷
一、单选题（16分）
（2023 辽宁大连 统考中考真题）
1．新疆牧民布茹玛汗多年来义务守护国境线，在边境许多石头上刻下“中国”二字。若石头质地均匀，刻完字的石头与刻字前相比，发生变化的是（ ）
A．质量 B．密度 C．比热容 D．硬度
（2023 辽宁营口 统考中考真题）
2．关于温度、内能、热量，下列说法正确的是（　　）
A．温度高的物体含有的热量多
B．物体吸收热量，温度一定升高
C．气体膨胀对外做功，自身内能会减少
D．热传递过程中，温度从高温物体传递给低温物体
（2023 山东淄博 统考中考真题）
3．下列关于热和能的说法正确的是（　　）
A．温度高的物体，内能不一定大
B．热传递过程中，传递的是温度
C．物体吸收热量，温度一定升高
D．内燃机工作时，压缩冲程将内能转化为机械能
（2023 上海 ）
4．在汽油机的工作循环中，将内能转化为机械能，对外提供动力的冲程是（　　）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
（2023 山东淄博 统考中考真题）
5．用丝绸摩擦过的玻璃棒（带正电）接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（　　）

A．丝绸和玻璃棒摩擦的过程中创造了电荷
B．丝绸和玻璃棒摩擦的过程中，玻璃棒得到电子
C．验电器的箔片张开是因为两个箔片都带了负电荷
D．玻璃棒接触验电器的金属球时，金属球上的部分电子转移到玻璃棒上

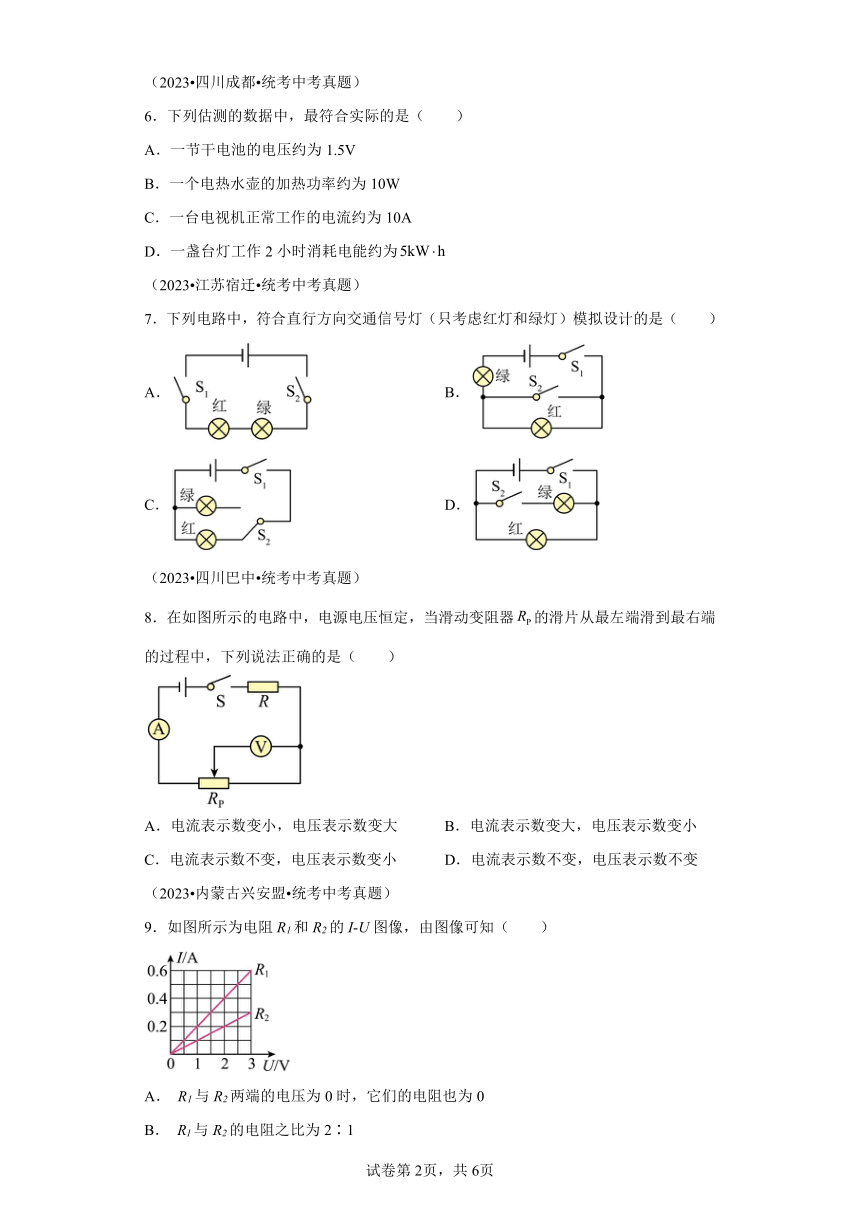

（2023 四川成都 统考中考真题）
6．下列估测的数据中，最符合实际的是（　　）
A．一节干电池的电压约为1.5V
B．一个电热水壶的加热功率约为10W
C．一台电视机正常工作的电流约为10A
D．一盏台灯工作2小时消耗电能约为
（2023 江苏宿迁 统考中考真题）
7．下列电路中，符合直行方向交通信号灯（只考虑红灯和绿灯）模拟设计的是（　　）
A． B．
C． D．
（2023 四川巴中 统考中考真题）
8．在如图所示的电路中，电源电压恒定，当滑动变阻器的滑片从最左端滑到最右端的过程中，下列说法正确的是（　　）

A．电流表示数变小，电压表示数变大 B．电流表示数变大，电压表示数变小
C．电流表示数不变，电压表示数变小 D．电流表示数不变，电压表示数不变
（2023 内蒙古兴安盟 统考中考真题）
9．如图所示为电阻R1和R2的I-U图像，由图像可知（　　）
A． R1与R2两端的电压为0时，它们的电阻也为0
B． R1与R2的电阻之比为2∶1
C．将R1与R2串联接入电路，通电后R1与R2两端的电压之比为1∶2
D．将R1与R2并联接入电路，通电后通过R1与R2的电流之比为1∶2
（2023 黑龙江绥化 统考中考真题）
10．由变形可得，以下理解正确的是（　　）
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．当导体两端的电压为0时，导体的电阻为0
D．导体的电阻是导体本身的一种性质，跟导体两端的电压和通过导体的电流无关
（2023 山东德州 统考中考真题）
11．如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P由图示位置向右滑动时，下列说法正确的是（　　）

A．小灯泡与滑动变阻器串联 B．电压表示数变大
C．电流表和示数都变小 D．小灯泡亮度变暗
（2023 山东临沂 统考中考真题）
12．图甲所示电路的电源电压保持不变，闭合开关后，将滑动变阻器的滑片由最右端向最左端移动的过程中，两电压表与电流表的示数变化关系如图乙所示，则（　　）

A．a是灯泡的U-I图线 B．灯泡电阻的最小值为
C．R的最大阻值为 D．电路的最大功率为1.2W
（2023 黑龙江 统考中考真题）
13．标有“6V；3W”和“6V；6W”的灯L1和L2（假设两灯灯丝电阻不变），若将它们串联在某电源上，使其中一个灯正常发光时，下列说法正确的是（　　）
A．通过灯L1和L2的电流之比为1∶2
B．灯L1和L2两端的电压之比为2∶1
C．灯L2和L1的发光亮度相同
D．能够正常发光的灯应是灯L2
（2023 山东青岛 统考中考真题）
14．“生命宝贵，安全第一”是同学们应具有的安全意识。下列做法不符合安全用电原则的是（　　）
A．连接家庭电路时，开关接在火线和用电器之间
B．若家用电器着火，先切断电源，再用灭火器灭火
C．使用试电笔时，手指按住笔尾金属体
D．更换灯泡时，没有断开电源开关
（2023 江苏常州 统考中考真题）
15．如图所示的家庭电路中，正常发光的灯L突然熄灭，电工用测电笔分别测a、b、c、d四点，发现a、b两点氖管都发光，c、d两点氖管都不发光。若电路只有一处故障，则可能是（　　）
A．火线上熔丝断了 B．开关S处断路
C．灯泡灯丝断了 D．导线c、d间断路
（2023 山东枣庄 统考中考真题）
16．如图甲所示的电路中，电源电压不变，小灯泡L的阻值不变，滑动变阻器R的规格是“100；1A”。闭合开关，在保证电路元件安全且能使小灯泡正常发光的前提下，最大范围内移动滑片，绘制了通过变阻器的电流与变阻器阻值关系的图象，如图乙所示。下列说法正确的是（　　）

A．电源电压为6V
B．小灯泡的电阻为10
C．小灯泡的额定功率为1.8W

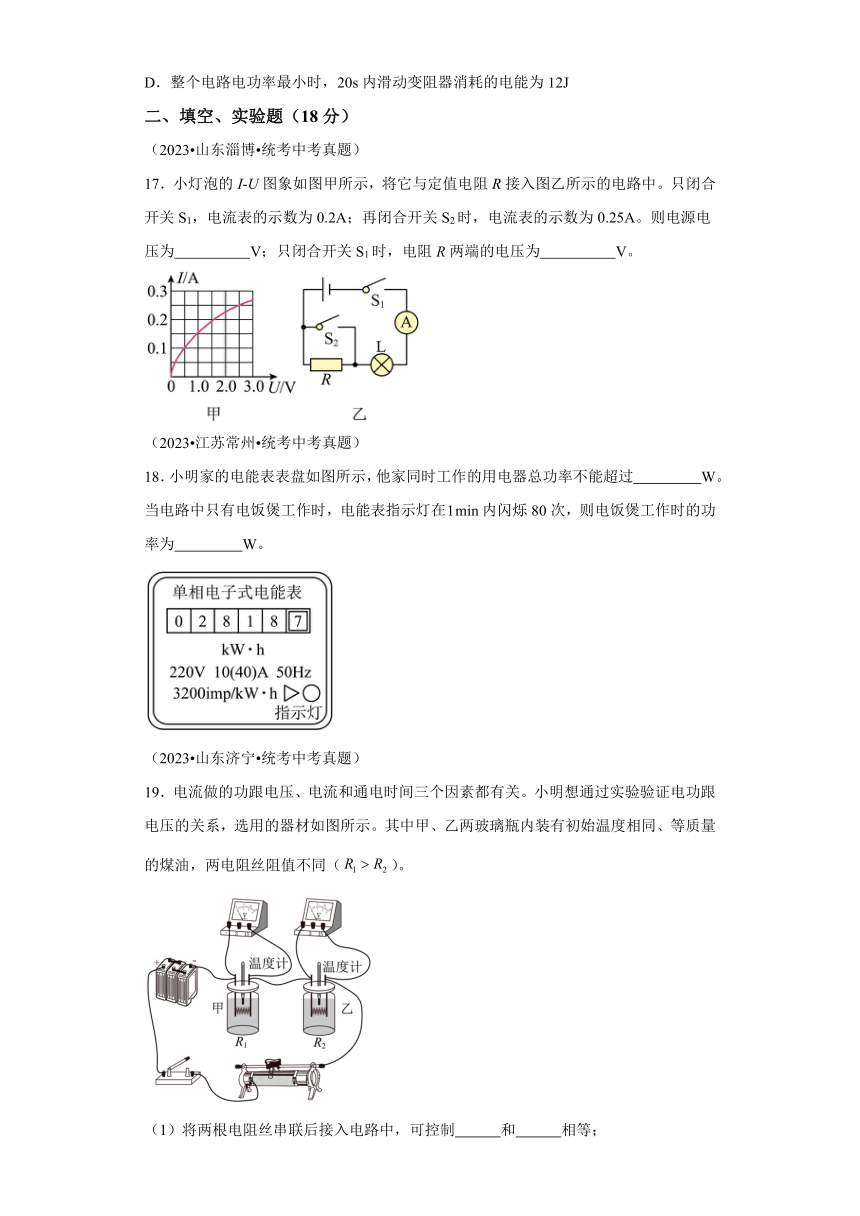

D．整个电路电功率最小时，20s内滑动变阻器消耗的电能为12J
二、填空、实验题（18分）
（2023 山东淄博 统考中考真题）
17．小灯泡的I-U图象如图甲所示，将它与定值电阻R接入图乙所示的电路中。只闭合开关S1，电流表的示数为0.2A；再闭合开关S2时，电流表的示数为0.25A。则电源电压为 V；只闭合开关S1时，电阻R两端的电压为 V。

（2023 江苏常州 统考中考真题）
18．小明家的电能表表盘如图所示，他家同时工作的用电器总功率不能超过 W。当电路中只有电饭煲工作时，电能表指示灯在内闪烁80次，则电饭煲工作时的功率为 W。

（2023 山东济宁 统考中考真题）
19．电流做的功跟电压、电流和通电时间三个因素都有关。小明想通过实验验证电功跟电压的关系，选用的器材如图所示。其中甲、乙两玻璃瓶内装有初始温度相同、等质量的煤油，两电阻丝阻值不同（）。

（1）将两根电阻丝串联后接入电路中，可控制 和 相等；
（2）通电一段时间后，通过观察 来比较电流做功多少；
（3）通过实验发现：在相同时间内，电流通过电阻丝 （选填“”或“”）做的功多；
（4）若两端的电压为3V，电路中的电流为0.4A，则10s内电流通过做的功为 J。
三、计算题（8+8=16分）
（2023 山东淄博 统考中考真题）
20．如图甲为一款养生壶，其加热原理如图乙所示。养生壶的额定电压为220V，R1、R2均是发热电阻，其中R2=506。养生壶正常工作时，开关置于“1”为加热挡，电路中电流为5A；开关置于“2”为保温挡。求：
（1）当开关置于“1”时，R1的阻值及R1消耗的电功率；
（2）当开关置于“2”时，养生壶1min消耗的电能；
（3）将壶内500g的水从20℃加热到100℃，水吸收的热量。[]

（2023 江苏南通 统考中考真题）
21．如图所示，灯泡L标有“6V 3W”的字样，定值电阻R=10Ω，滑动变阻器R1的最大阻值为20Ω，闭合开关S。将开关S1拨至2，滑片P移至a端，灯泡正常发光。
（1）求灯泡正常发光时的电流；
（2）滑片P移至b端，开关S1拨至1，求定值电阻R工作10min产生的热量；
（3）接着将开关S拨回2，电流表示数为0.24A，求此时灯泡的功率。

试卷第2页，共6页
1．A
【详解】A．当石头上刻下“中国”二字后，部分石头被抠掉，故质量减小，故A符合题意；
B．密度是物质的固有属性，与物质的质量多少无关，故刻字前后密度不变，故B不符合题意；
C．比热容是物质的固有属性，与物质的质量多少无关，只与物质的状态有关，故刻字前后比热容不变，故C不符合题意；
D．硬度是物质的一种特性，刻字前后石头硬度不变，故D不符合题意。
故选A。
2．C
【详解】A．热量是过程量，不能说物体含有的热量多，故A错误；
B．物体吸收热量过程中温度不一定升高，例如：晶体在熔化过程中，吸热但温度不变，故B错误；
C．气体膨胀对外做功，内能转化为机械能，则物体内能减小，故C正确；
D．在发生热传递时，高温物体放出热量，低温物体吸收热量，内能总是从高温物体转移到低温物体，故D错误。
故选C。
3．A
【详解】A．温度是分子平均动能的标志，温度越高分子平均动能越大，物体的内能是分子动能和分子势能的总和，由于分子势能不确定，故温度高的物体内能不一定大，故A正确；
B．在热传递过程中，传递的是热量，故B错误；
C．物体（晶体）吸收热量，温度不一定升高，如晶体在熔化过程中，吸收热量，温度保持不变，故C错误；
D．内燃机工作时，做功冲程将内能转化为机械能，故D错误。
故选A。
4．C
【详解】在汽油机的工作循环中，做功冲程将内能转化为机械能，提供动力，压缩冲程将机械能转化为内能，故ABD不符合题意，C符合题意。
故选C。
5．D
【详解】AB．丝绸与玻璃棒摩擦时，丝绸对电子的束缚能力更强，所以玻璃棒失去了电子而带正电，丝绸由于得到玻璃棒的电子，而带负电，所以摩擦摩擦起电过程是电子的转移过程，电荷没有消失，也没创造出来，故AB错误；
CD．带正电的玻璃棒与验电器的金属球接触时，金属球和金属箔上的电子受到吸引向玻璃棒移动。金属箔由于失去电子而带上了同种电荷：正电荷，而同种电荷相互排斥，于是箔片张开。故C错误，D正确。
故选D。
6．A
【详解】A．我国家庭电路的电压为220V，常用干电池的电压为1.5V，故A符合题意；
B．电热水壶的加热功率较大，约为2000W，故B不符合题意；
C．电视机的额定功率约为200W，所以正常工作的电流约为1A，故C不符合题意；
D．台灯的额定功率约为20W，工作2小时消耗电能约
故D不符合题意。
故选A。
7．C
【详解】A．两灯是串联关系，因此工作时相互影响，故A不符合题意；
B．闭合开关S1和S2时绿灯亮，只闭合开关S1时红灯绿灯都亮，故B不符合题意；
C．闭合开关S1，开关S2接触上接线柱时绿灯亮；闭合开关S1，开关S2接触下接线柱时红灯亮，两灯工作互不影响，故C符合题意；
D．当只闭合开关S1时，红灯发光；闭合开关S1和S2时，红灯和绿色同时亮，故D不符合题意。
故选C。
8．C
【详解】在如图所示的电路中，电压表接在滑片上，测滑动变阻器右边的电压，电流要经过整个滑动变阻器，滑片从最左端滑到最右端的过程中，滑动变阻器接入电阻大小不变，电流表示数不变，电压表测量范围内电阻变小，测量范围内电压变小，则示数变小，故ABD错误，C正确。
故选C。
9．C
【详解】A．电阻是导体阻碍电流的一种性质，其大小与导体的材料、长度、横截面积以及导体的温度有关，与导体的两端电压、通过的电流大小无关，所以R1与R2两端的电压为0时，它们的电阻不为0，故A不符合题意；
BC．将R1与R2串联接入电路，电流相等，由I-U图像得出：当通过两电阻的电流相等时，如当I=0.3A时，R2的两端电压等于R1的两端电压的两倍，为
U2=2U1
即通电后R1与R2两端的电压之比为1∶2，根据可得
R2=2R1
即R1与R2的电阻之比为1∶2，故B不符合题意，C符合题意；
D．将R1与R2并联接入电路，根据并联电路的电压特点可知，两电阻的两端电压相等，根据可得，通电后通过R1与R2的电流之比为它们的电阻的反比，即为2∶1，故D不符合题意。
故选C。
10．D
【详解】A．导体的电阻是导体本身的固有属性，电阻大小和其两端的电压大小无关，故A错误；
B．导体的电阻是导体本身的固有属性，电阻大小和通过的电流大小无关，故B错误；
CD．无论导体两端的电压为多少，导体的电阻都不变，电阻的大小只与材料、长度、横截面积、温度有关；故C错误，故D正确。
故选D。
11．C
【详解】由图可知，滑动变阻器和小灯泡并联，电流表测通过滑动变阻器的电流，电流表测干路总电流，电压表测各支路两端和电源两端电压。
A．由图可知，有两条电流路径，所以滑动变阻器和小灯泡并联，故A错误；
B．电压表测各支路两端和电源两端电压，电源电压不变，则电压表示数不变，故B错误；
C．滑动变阻器滑片P向右滑动时，其阻值增大，由于其并联在电源两端，所以滑动变阻器两端电压不变，根据可知，通过的电流变小，所以电流表示数变小；由并联电路，各个用电器之间相互不影响可知，通过小灯泡的电流不变，根据并联电路电流特点可知，干路电流减小，所以电流表示数变小，故C正确；
D．由于并联电路，各个用电器之间相互不影响，所以通过小灯泡的电流不变，小灯泡的亮度不变，故D错误。
故选C。
12．C
【详解】A．分析电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端电压，电压表V2测滑动变阻器两端电压，电流表测电路电流。滑动变阻器的滑片由最右端向最左端移动的过程中，电阻越来越小，电路总电阻越来越小，根据欧姆定律可知，电路电流变大，当滑动变阻器阻值最小时，电路电流最大，此时滑动变阻器两端电压为零，因此a是滑动变阻器的U-I图线，故A错误；
B．b是灯泡的U-I图线，由图可知，小灯泡的电阻随电压的增大而增大，当电压为6V时，灯泡有最大电阻
故B错误；
C．a是灯泡的U-I图线，由图可知，当电流最小时，滑动变阻器在最大阻值处，即
故C正确；
D．根据图像可知，当滑动变阻器阻值为零时，电流最大，此时灯泡两端电压等于电源电压，因此电源电压为6V，根据P=UI，当电流最大时，电路的功率最大
P大=UI大=6V×0.6A=3.6W
故D错误。
故选C。
13．B
【详解】A．两个灯泡的额定电流分别为
两个灯泡的电阻
将它们串联在某电源上，所以通过它们的电流相等，则通过灯L1和L2的电流之比为1∶1，故A错误；
B．灯L1和L2两端的电压之比为
故B正确；
CD．将它们串联在某电源上，所以通过它们的电流相等，使其中一个灯正常发光，因为L1的额定电流小于L2的额定电流，所以通过电路的电流是0.5A，L1正常发光，L2不能正常发光，两个灯泡发光亮度不同，故CD错误。
故选B。
14．D
【详解】A．为防止断开开关，用电器仍与火线直接相连，开关应串联接在火线和用电器之间。故A不符合题意；
B．灭火器里面喷出的物质含可导电材料，若家用电器着火，先切断电源，再用灭火器灭火，否则容易造成短路，故B不符合题意；
C．根据试电笔的原理，使用试电笔时，手指应按住笔尾金属体，但不可接触笔尖，故C不符合题意；
D．更换灯泡时，必须断开电源，否有触电的危险，故D符合题意。
故选D。
15．C
【详解】家庭电路中火线和零线之间的电压为220V，火线与地线之间的电压为220V，地线和零线之间的电压是0V，试电笔接触火线氖管发光，试电笔接触零线氖管不发光。用试电笔测试火线上a点时氖管发光，说明火线正常，测试b点时氖管发光，说明开关S正常，测试d点时氖管不发光，说明零线正常，测试c点时氖管不发光，说明c点没有与火线相连，可能是灯泡丝断了，故ABD不符合题意，C符合题意。
故选C。
16．C
【详解】A．由题意及图中数据可得，当滑动变阻器接入电路的电阻为20Ω时，通过电阻的电流为0.3A，则滑动变阻器两端的电压为
U=IR=0.3A×20Ω=6V
而电源电压应该大于6V，故A错误；
B．由题意及欧姆定律可得
有
解得
RL=20Ω
U电=12V
故B错误；
C．由题意可得，要保证电路安全且灯泡正常发光，则通过灯泡的电流最大为其额定电流，结合上述分析可得，小灯泡的额定电流为0.3A，额定电压为
U额=U电-U=12V-6V=6V
则小灯泡的额定功率为
P额=U额I额=6V×0.3A=1.8W
故C正确；
D．整个电路中电源电压不变，当电流最小时，功率最小，由题意可得，电功率最小时，20s内滑动变阻器消耗的电能为
W=I2Rt=(0.1A)2×100Ω×20s=20J
故D错误。
故选C。
17． 2.5 1.0
【详解】[1][2]只闭合开关S1，电路中小灯泡L和电阻R串联，再闭合开关S2，电路中只有小灯泡L，此时小灯泡L两端的电压等于电源电压，电流表的示数为0.25A，由题图可知，电源电压U=2.5V，只闭合开关S1时，电源电压
电流表的示数为0.2A，小灯泡L两端的电压为1.5V，则
18． 8800 1500
【详解】[1]电能表上所标“220V 10（40）A”，说明电能表的工作电压为220V，平时工作允许通过的最大电流为40A，他家同时使用的用电器总功率不能超过
P最大=UI最大=220V×40A=8800W
[2]“”表示，每消耗电能，电能表指示灯闪烁3200次，则电能表闪烁80次消耗的电能为
电饭煲工作时的功率为
19． 电流 时间 温度计的示数 12
【详解】（1）[1][2]如图所示，探究电功跟电压、电流和时间关系时，将两根电阻丝串联后接入电路中，可控制通过的电流和经过的时间相等。
（2）[3] 通电一段时间后，通过观察温度计的示数计算出两个玻璃瓶中煤油温度的变化量，温度升高越多，说明煤油吸热越多，即可说明电流做功越多。
（3）[4] 通过实验发现：在相同时间内，电流通过电阻丝做功较多，因为，根据串联电路分压特点可知，电阻越大两端电压越大，即两端的电压较大；根据可知，在电流和时间相等时，电压越大电功越大。
（4）[5]根据题意可知，10s内电流通过做的功为
20．（1）44Ω，1100W；（2）；（3）
【详解】解：（1）当开关置于“1”时，电路为R1的简单电路，由欧姆定律可知，R1的阻值
由P=UI=12R得，R1消耗的电功率
（2）当开关置于“2”时，电阻R1和R2串联，电路的总电阻
养生壶1min消耗的电能
（3）养生壶加热时，水吸收的热量
答：（1）当开关置于“1”时，R1的阻值为44Ω，R1消耗的电功率为1100W；
（2）当开关置于“2”时，养生壶1min消耗的电能为；
（3）水吸收的热量为。
21．（1）0.5A；（2）240J；（3）0.288W
【详解】解：（1）由P=UI可得，灯泡正常发光时的电流为
（2）闭合开关S，将开关S拨至2，滑片P移至a端时，定值电阻R被短路，滑动变阻器接入电路中的电阻为零，电路中只有灯泡L工作，由灯泡正常发光，可知电源电压为
U=U额=6V
滑片P移至b端，开关S拨至1，滑动变阻器接入电路的阻值为最大阻值，灯泡L被短路，电阻R与滑动变阻器R1串联，根据Q=I2Rt可得，定值电阻R工作10min产生的热量
（3）接着将开关S拨回2，灯泡L与滑动变阻器R1串联，电流表测量电路中的电流，由U=IR可得，滑动变阻器两端的电压为
U1=I实R1=0.24A×20Ω=4.8V
由串联电路的电压特点可知，灯泡L两端的实际电压为
U实=U-U1=6V-4.8V=1.2V
此时灯泡的功率为
P实=U实I实= 1.2V×0.24A=0.288W
答：（1）灯泡正常发光时的电流为0.5A；
（2）滑片P移至b端，开关S1拨至1，定值电阻R工作10min产生的热量为240J；
（3）接着将开关S拨回2，电流表示数为0.24A，此时灯泡的功率为0.288 W。
