1.2.2三视图(1)(2)

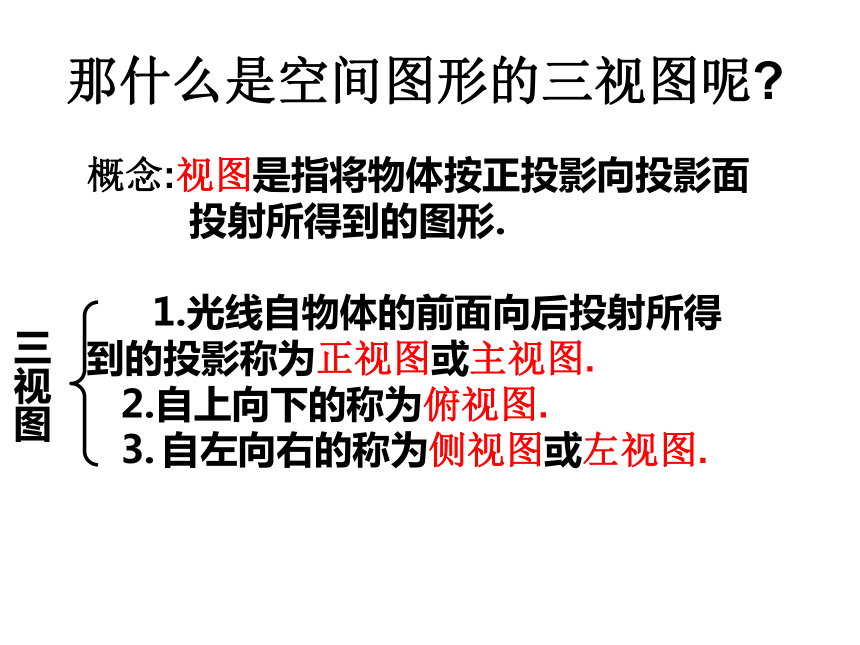

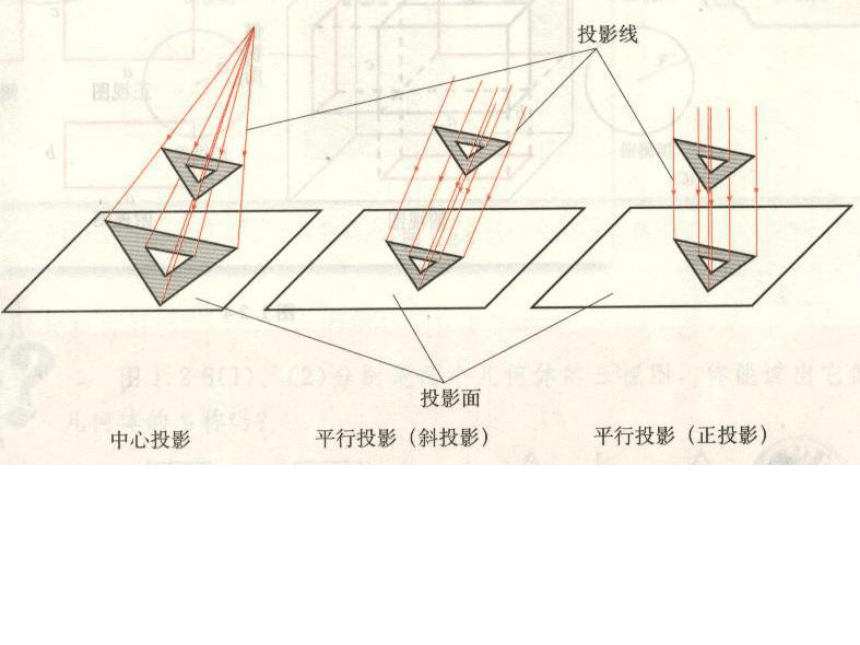

课件25张PPT。空间几何体的三视图那什么是空间图形的三视图呢?概念:视图是指将物体按正投影向投影面
投射所得到的图形.
1.光线自物体的前面向后投射所得 到的投影称为正视图或主视图.
2.自上向下的称为俯视图.

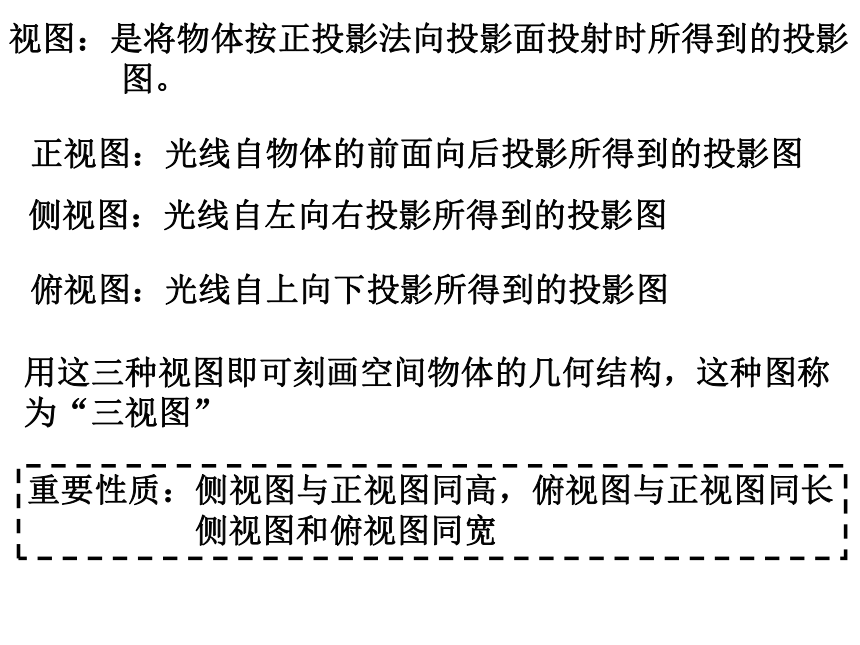

3. 自左向右的称为侧视图或左视图.视图：是将物体按正投影法向投影面投射时所得到的投影
图。正视图：光线自物体的前面向后投影所得到的投影图侧视图：光线自左向右投影所得到的投影图俯视图：光线自上向下投影所得到的投影图用这三种视图即可刻画空间物体的几何结构，这种图称

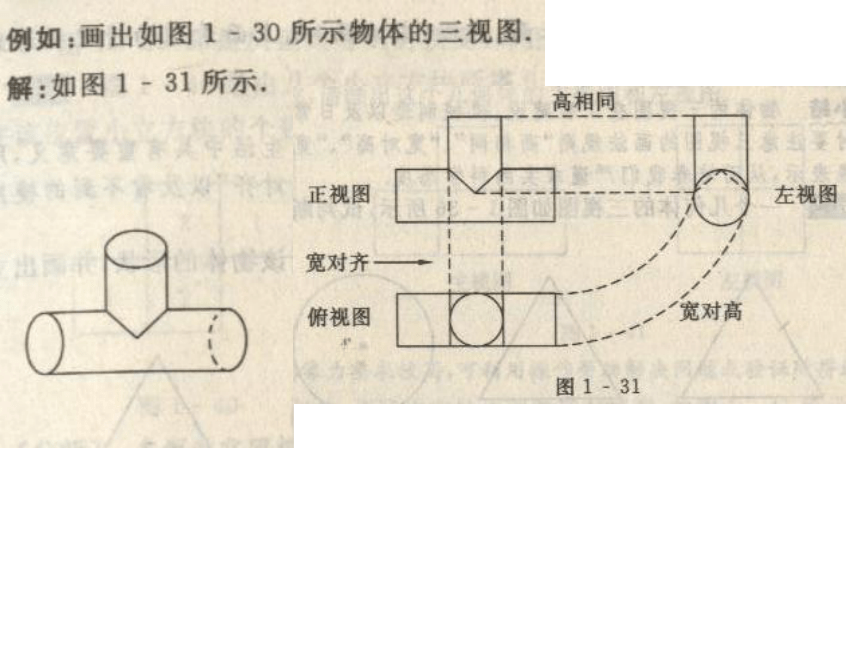

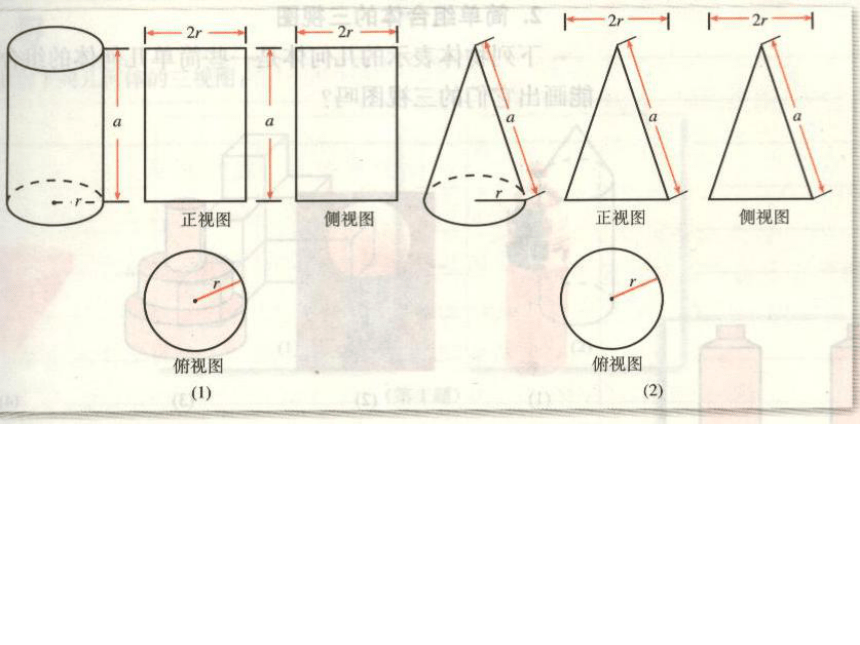

为“三视图”重要性质：侧视图与正视图同高，俯视图与正视图同长

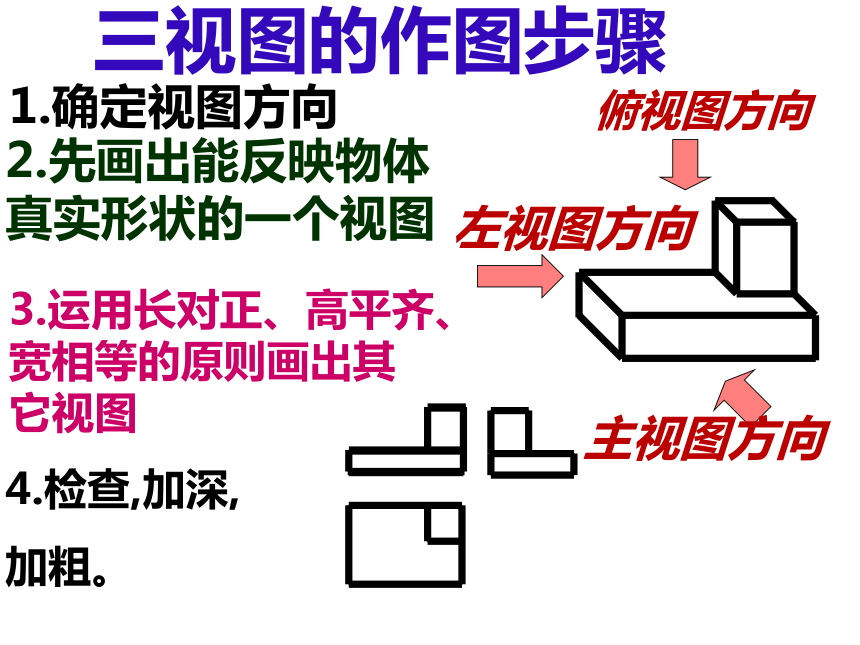

侧视图和俯视图同宽2.先画出能反映物体真实形状的一个视图 3.运用长对正、高平齐、宽相等的原则画出其它视图4.检查,加深,

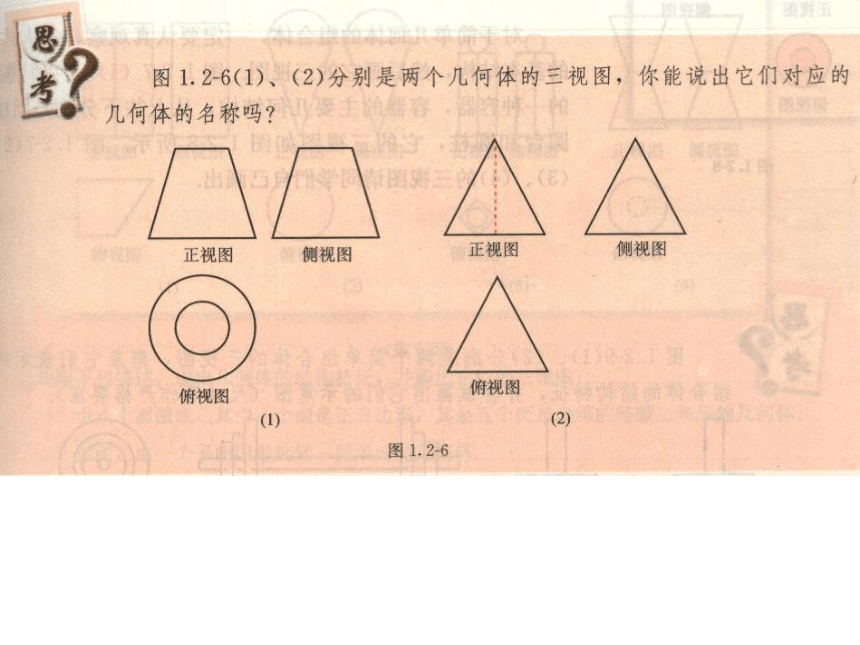

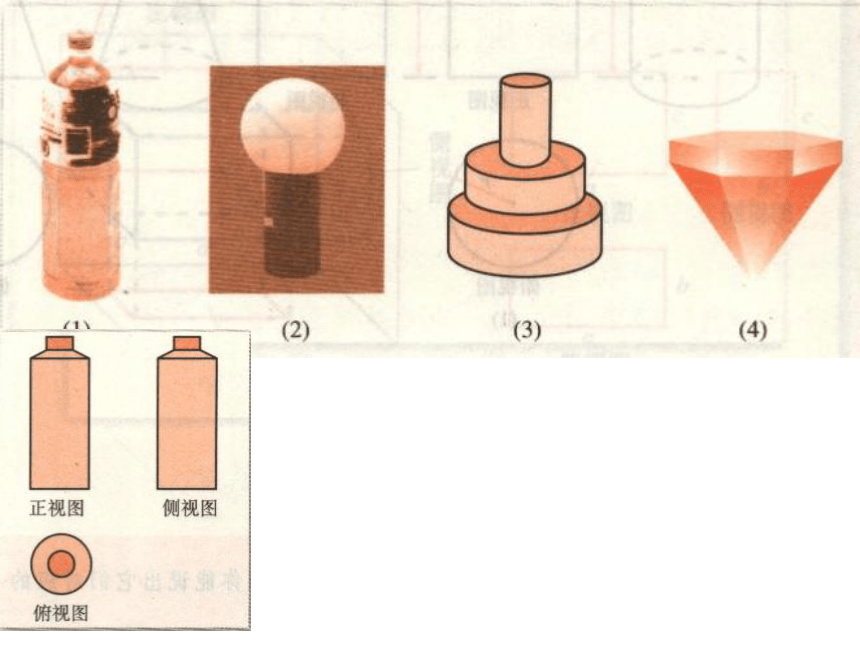

加粗。六棱柱六棱柱体验三视图的作法马蹄形磁铁前后看从上向下看左右看试一试如图是一个物体的三视图，试说出物
体的形状。正视图
左视图俯视图如图是一个物体的三视图，试说出物体
的形状。正视图
侧视图俯视图从上面看从左面看从正面看主视图左视图俯视图分别画出图中几何体的主视图、左视图和 俯视图。三视图（一）如图所示是由几个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，请画出这个几何体的主视图和左视图。 三视图（二）画出下图中几何体的主视图，左视图和俯视图。解：主视图左视图俯视图正方体的表面展开图
