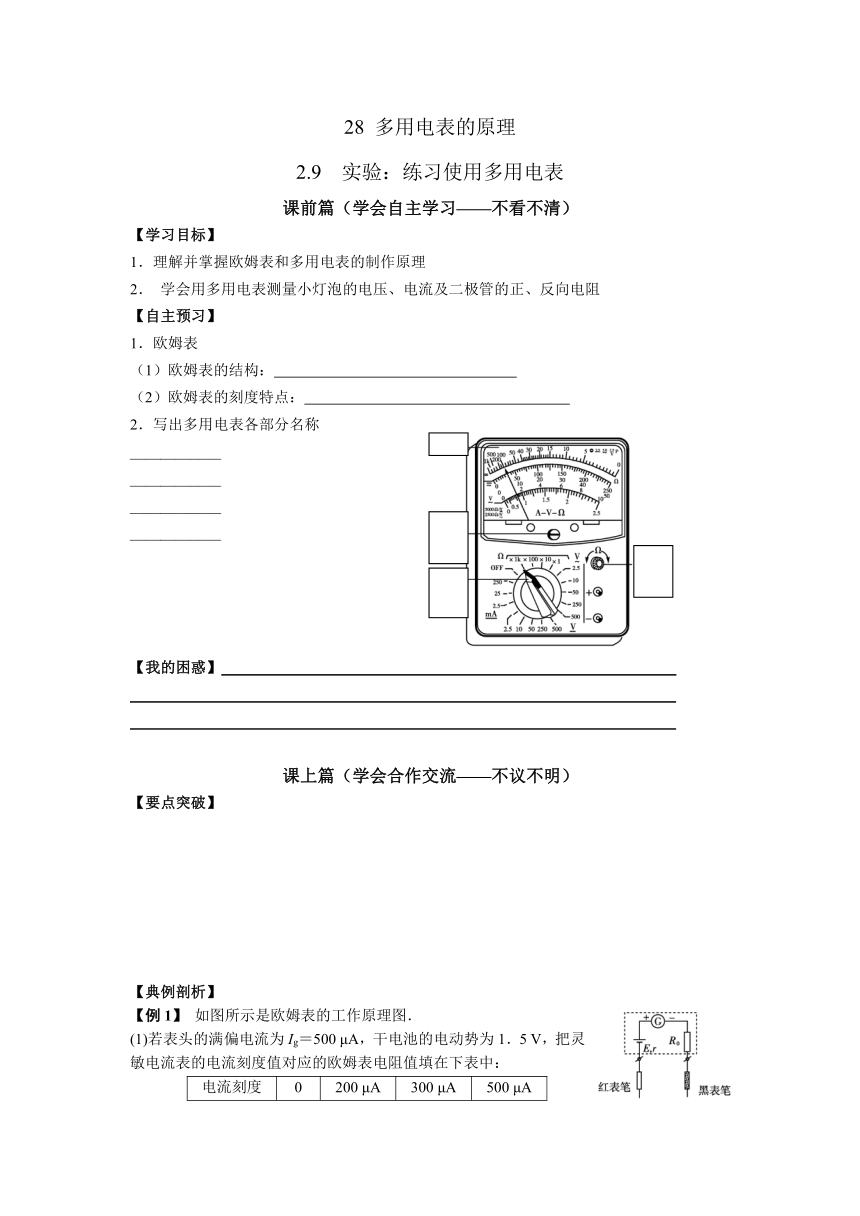

28 多用电表的原理
2.9 实验：练习使用多用电表
课前篇（学会自主学习——不看不清）
【学习目标】
1．理解并掌握欧姆表和多用电表的制作原理
2． 学会用多用电表测量小灯泡的电压、电流及二极管的正、反向电阻
【自主预习】
1．欧姆表
（1）欧姆表的结构：
（2）欧姆表的刻度特点：
2．写出多用电表各部分名称
____________
____________
____________
____________
【我的困惑】
课上篇（学会合作交流——不议不明）
【要点突破】
【典例剖析】
【例1】 如图所示是欧姆表的工作原理图．
(1)若表头的满偏电流为Ig＝500 μA，干电池的电动势为1．5 V，把灵敏电流表的电流刻度值对应的欧姆表电阻值填在下表中：
电流刻度 0 200 μA 300 μA 500 μA
电阻刻度 ∞ 0

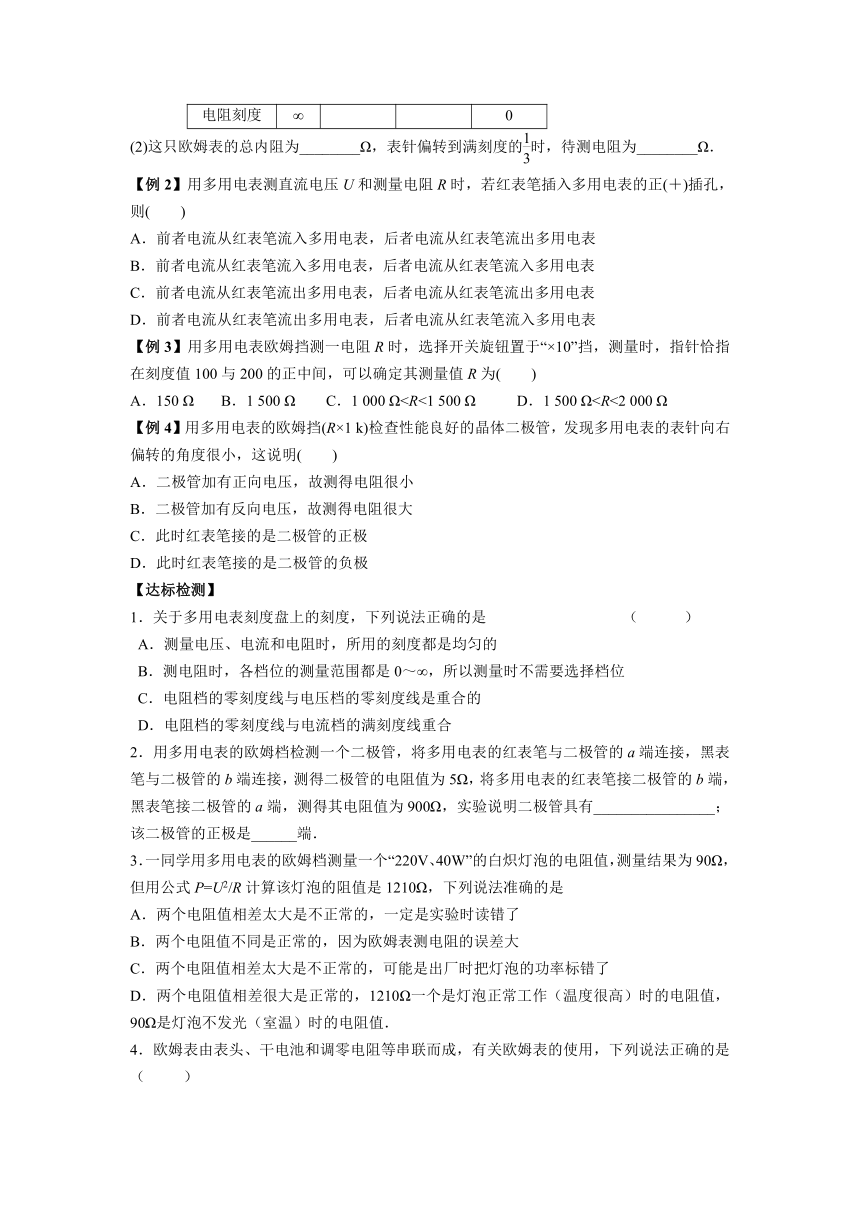

(2)这只欧姆表的总内阻为________Ω，表针偏转到满刻度的时，待测电阻为________Ω．
【例2】用多用电表测直流电压U和测量电阻R时，若红表笔插入多用电表的正(＋)插孔，则( )
A．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表
B．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表
C．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表
D．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表
【例3】用多用电表欧姆挡测一电阻R时，选择 ( http: / / www.21cnjy.com )开关旋钮置于“×10”挡，测量时，指针恰指在刻度值100与200的正中间，可以确定其测量值R为( )
A．150 Ω B．1 500 Ω C．1 000 Ω【例4】用多用电表的欧姆挡(R×1 k)检查性能良好的晶体二极管，发现多用电表的表针向右偏转的角度很小，这说明( )
A．二极管加有正向电压，故测得电阻很小
B．二极管加有反向电压，故测得电阻很大
C．此时红表笔接的是二极管的正极
D．此时红表笔接的是二极管的负极
【达标检测】
1．关于多用电表刻度盘上的刻度，下列说法正确的是 （ ）
A．测量电压、电流和电阻时，所用的刻度都是均匀的
B．测电阻时，各档位的测量范围都是0～∞，所以测量时不需要选择档位
C．电阻档的零刻度线与电压档的零刻度线是重合的
D．电阻档的零刻度线与电流档的满刻度线重合
2．用多用电表的欧姆档检测 ( http: / / www.21cnjy.com )一个二极管，将多用电表的红表笔与二极管的a端连接，黑表笔与二极管的b端连接，测得二极管的电阻值为5Ω，将多用电表的红表笔接二极管的b端，黑表笔接二极管的a端，测得其电阻值为900Ω，实验说明二极管具有________________；该二极管的正极是______端．
3．一同学用多用电表的欧姆档测量一个“ ( http: / / www.21cnjy.com )220V、40W”的白炽灯泡的电阻值，测量结果为90Ω，但用公式P=U2/R计算该灯泡的阻值是1210Ω，下列说法准确的是
A．两个电阻值相差太大是不正常的，一定是实验时读错了
B．两个电阻值不同是正常的，因为欧姆表测电阻的误差大
C．两个电阻值相差太大是不正常的，可能是出厂时把灯泡的功率标错了
D．两个电阻值相差很大是正常的，1210Ω一个是灯泡正常工作（温度很高）时的电阻值，90Ω是灯泡不发光（室温）时的电阻值．
4．欧姆表由表头、干电池和调零电阻等串联而成，有关欧姆表的使用，下列说法正确的是 （ ）
A．测量电阻前，要使红、黑表笔相接，调节调零电阻，使表头指示电流为零
B．红表笔与表内电池正极那边相连，黑表笔与表内电池负极那边相连
C．测量电阻时，表头指针偏角越大，则待测电阻越大
D．测量电阻时，表头指针偏角越大，则待测电阻越小
5．用多用电表欧姆档测电阻时，下列说法错误的是 （ ）
A．测量前必须进行欧姆档调零，且每一次换挡后都要重新调零
B．测量大电阻时，为了使测量精确，应用两手将表笔和待测电阻两端捏紧
C．测量电路中的电阻时，要将待测电阻与其他元件断开
D．多用电表使用完毕，应将选择开关旋到“OFF”或交流电压最高档
6．用多用电表测电阻．
（1）每次换档后，需重新_______,再进行测量．
(2)如果表的指针偏转过大,为使测量比较精确,应将选择开关拨至倍率较_____ (填大或小)的档位上．
(3)某次测电阻时,表的指针位置如图所示,则该电阻的测量值是_________Ω．
课后篇（学会应用与拓展——不练不通）
1．用一个有“R×1”，“R×10 ( http: / / www.21cnjy.com )”，“R×1k”三个欧姆档的多用电表，粗测一个未知电阻Rx的值．测量前经检查，表的指针指在左端“0”位置上．某同学先将选择开关旋到“R×10”档上，并将两表笔短接，调整调零旋钮，使指针指在电阻刻度的零位置上，然后用两表笔分别与Rx的两端相连，发现指针偏转角度很小，随后他进行了一系列的操作，正确地测出了Rx的值．下面提供的操作步骤有：
A．将两表笔短接
B．根据表的指针读数
C．将选择开关旋到“R×1”档
D．将选择开关旋到“R×1k”档
E．调节欧姆调零旋钮
F．将选择开关旋到“OFF”档
G．将两表笔与Rx的两端相接
H．将两表笔从电表插孔中拔出
请将该同学的操作步骤按合理的顺序排列（无用的步骤不要排入）_______________．
2．如图(a)所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是(b)图中的图( )
( http: / / www.21cnjy.com )
3．欧姆表电路及刻度盘如图所示，现 ( http: / / www.21cnjy.com )因表头损坏，换用一个新表头．甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍，则换用甲表头和换用乙表头后刻度盘的中值电阻分别为 ( )
A．100Ω，100Ω B．200Ω，100Ω
C．50Ω，100Ω D．100Ω，200Ω
4．如图示电路的三根导线中，有一根是断的，电 ( http: / / www.21cnjy.com )源、电阻R1、R2及另外两根导线都是好的．为了查出断导线，某同学想先将多用电表的红表笔接在电源的正极a，再将黑表笔分别接在电阻R1的b端和R2的c端，并观察多用电表指针的示数，在下列选档中，符合操作规程的是（ ）
A．直流10V档 B．直流0．5A档
C．直流2．5V档 D．欧姆档
