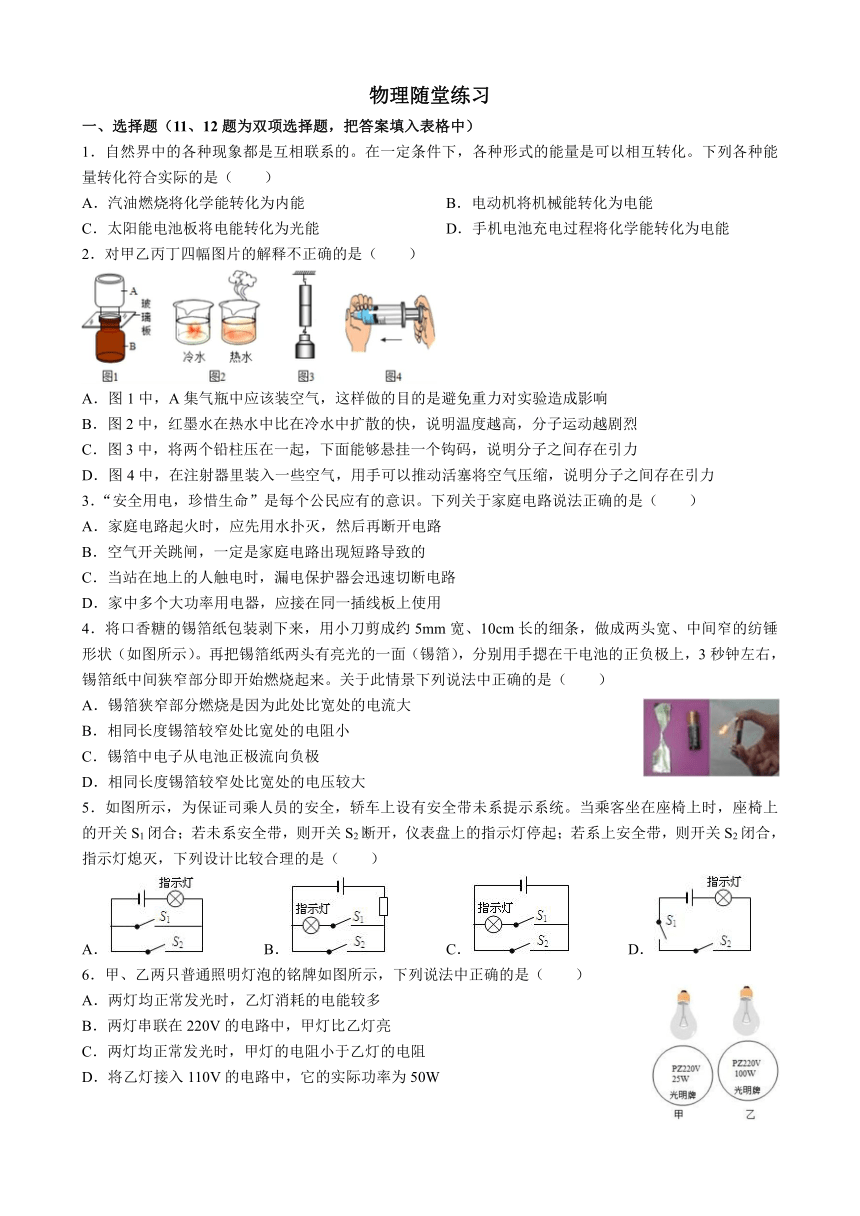

物理随堂练习
一、选择题（11、12 题为双项选择题，把答案填入表格中）
1．自然界中的各种现象都是互相联系的。在一定条件下，各种形式的能量是可以相互转化。下列各种能
量转化符合实际的是（ ）
A．汽油燃烧将化学能转化为内能 B．电动机将机械能转化为电能
C．太阳能电池板将电能转化为光能 D．手机电池充电过程将化学能转化为电能
2．对甲乙丙丁四幅图片的解释不正确的是（ ）
A．图 1中，A集气瓶中应该装空气，这样做的目的是避免重力对实验造成影响
B．图 2中，红墨水在热水中比在冷水中扩散的快，说明温度越高，分子运动越剧烈
C．图 3中，将两个铅柱压在一起，下面能够悬挂一个钩码，说明分子之间存在引力
D．图 4中，在注射器里装入一些空气，用手可以推动活塞将空气压缩，说明分子之间存在引力
3．“安全用电，珍惜生命”是每个公民应有的意识。下列关于家庭电路说法正确的是（ ）
A．家庭电路起火时，应先用水扑灭，然后再断开电路
B．空气开关跳闸，一定是家庭电路出现短路导致的
C．当站在地上的人触电时，漏电保护器会迅速切断电路
D．家中多个大功率用电器，应接在同一插线板上使用
4．将口香糖的锡箔纸包装剥下来，用小刀剪成约 5mm 宽、10cm长的细条，做成两头宽、中间窄的纺锤
形状（如图所示）。再把锡箔纸两头有亮光的一面（锡箔），分别用手摁在干电池的正负极上，3秒钟左右，
锡箔纸中间狭窄部分即开始燃烧起来。关于此情景下列说法中正确的是（ ）
A．锡箔狭窄部分燃烧是因为此处比宽处的电流大
B．相同长度锡箔较窄处比宽处的电阻小
C．锡箔中电子从电池正极流向负极
D．相同长度锡箔较窄处比宽处的电压较大
5．如图所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅上
的开关 S1闭合；若未系安全带，则开关 S2断开，仪表盘上的指示灯停起；若系上安全带，则开关 S2闭合，
指示灯熄灭，下列设计比较合理的是（ ）
A． B． C． D．
6．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（ ）
A．两灯均正常发光时，乙灯消耗的电能较多
B．两灯串联在 220V的电路中，甲灯比乙灯亮
C．两灯均正常发光时，甲灯的电阻小于乙灯的电阻
D．将乙灯接入 110V的电路中，它的实际功率为 50W
{#{QQABDYYUggCAABJAAAhCEwV6CgKQkAAACIoGhFAEsAAByQNABAA=}#}

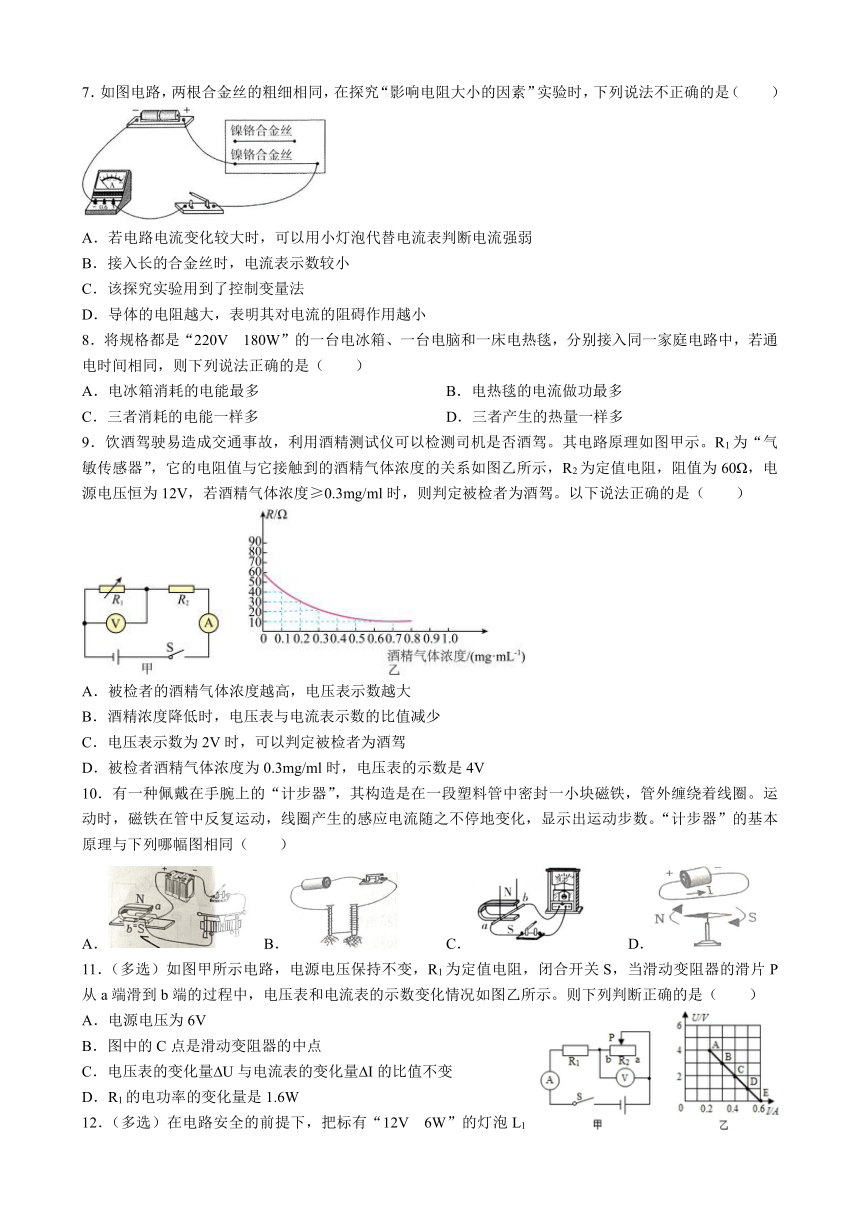

7．如图电路，两根合金丝的粗细相同，在探究“影响电阻大小的因素”实验时，下列说法不正确的是（ ）
A．若电路电流变化较大时，可以用小灯泡代替电流表判断电流强弱
B．接入长的合金丝时，电流表示数较小
C．该探究实验用到了控制变量法
D．导体的电阻越大，表明其对电流的阻碍作用越小
8．将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通
电时间相同，则下列说法正确的是（ ）
A．电冰箱消耗的电能最多 B．电热毯的电流做功最多
C．三者消耗的电能一样多 D．三者产生的热量一样多
9．饮酒驾驶易造成交通事故，利用酒精测试仪可以检测司机是否酒驾。其电路原理如图甲示。R1为“气
敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R2为定值电阻，阻值为 60Ω，电
源电压恒为 12V，若酒精气体浓度≥0.3mg/ml时，则判定被检者为酒驾。以下说法正确的是（ ）
A．被检者的酒精气体浓度越高，电压表示数越大
B．酒精浓度降低时，电压表与电流表示数的比值减少
C．电压表示数为 2V时，可以判定被检者为酒驾
D．被检者酒精气体浓度为 0.3mg/ml时，电压表的示数是 4V
10．有一种佩戴在手腕上的“计步器”，其构造是在一段塑料管中密封一小块磁铁，管外缠绕着线圈。运
动时，磁铁在管中反复运动，线圈产生的感应电流随之不停地变化，显示出运动步数。“计步器”的基本
原理与下列哪幅图相同（ ）
A． B． C． D．
11．（多选）如图甲所示电路，电源电压保持不变，R1为定值电阻，闭合开关 S，当滑动变阻器的滑片 P
从 a端滑到 b端的过程中，电压表和电流表的示数变化情况如图乙所示。则下列判断正确的是（ ）
A．电源电压为 6V
B．图中的 C点是滑动变阻器的中点
C．电压表的变化量 U与电流表的变化量 I的比值不变
D．R1的电功率的变化量是 1.6W
12．（多选）在电路安全的前提下，把标有“12V 6W”的灯泡 L1
{#{QQABDYYUggCAABJAAAhCEwV6CgKQkAAACIoGhFAEsAAByQNABAA=}#}
和“6V 12W”的灯泡 L2串联起来接在电源上，其中一只灯泡恰能正常发光（不考虑灯丝电阻随温度的
变化）。下列分析正确的是（ ）
A．电源电压为 18V
B．灯泡 L1能正常发光，且比灯泡 L2亮
C．L1、L2两灯泡消耗的功率比为 1：2
D．若把它们并联，允许消耗的最大总功率为 13.5W
二、填空题（本大题共 6 小题）
13．如图 1所示，电源电压恒定。当开关 S1断开、S2闭合时，电压表的示数如甲图所示，当开关 S1闭合、
S2断开时，电压表的示数如乙图所示，则灯 L1、L2两端电压分别为________V、________V。
14．小明家的电子式电能表上标有“3200imp/（kw·h）。当他家只开某个用电器时，发现在 10min 内电能
表指示灯闪烁了 32 次，该用电器的功率_______W。若该用电器每天少开 1h，则 30 天可节约电能
_______kW·h。
15．如图所示的是某地下停车场烟雾报警器的简化原理图。电源电压保持不变，R0
为定值电阻，光敏电阻 R 的阻值随光照强度的减弱而增大，当电路中的电流减小至某
一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻 R 的激光时，电压表示数
________；要使报警器在浓度更低的烟雾下报警，R0应选用________（选填“更大”
或“更小”）阻值的电阻。
16．小明想在家里安装一盏照明灯，他设计的电路如图所示。图中虚线框 A和 B两个位置应该接开关和电
灯，那么开关应接在________（填写“A”或“B”）处。小明请电工师傅正确安装完毕，闭合开关后，电
灯不亮，电工师傅用测电笔分别测试电灯两接线处和插座的左右孔时，测电笔的氖管都发光，则可能是电
路的________段（填“ab”或“ef”或“gf”）发生断路故障。
17．如图所示是小蔡同学设计的短跑比赛“抢跑判断器”，当运动员蹲在起跑器上后，裁判员老师闭合开
关 S1、S2，通电后电磁铁的下端为________极，从而将衔铁吸下，发令指示灯亮，运动员正常起跑；若运
动员抢跑，离开起跑器后，R0所受压力变小，电阻变大，抢跑指示灯________（选填“L1”或“L2”）亮，
则判定该运动员抢跑。
第 16题图 第 17题图 第 18题图
18．如图所示，电源电压为 3V且保持不变，电阻 R1、R2的阻值分别为 10Ω、20Ω，闭合开关后，R2的实
际电功率为________W。现用滑动变阻器 R0替换电阻 R1、R2中的某一个后，闭合开关，左右移动滑动变
阻器的滑片，电流表示数的最大变化量为 0.2A，则滑动变阻器 R0的最大阻值为________Ω。
{#{QQABDYYUggCAABJAAAhCEwV6CgKQkAAACIoGhFAEsAAByQNABAA=}#}
三、作图与实验探究题（本大题共 5 小题，每空 2 分，共 26 分）
19．如图所示是“探究不同物质吸热能力”的实验装置，小华用两个相同的烧杯分别装入初温相同的甲、
乙两种不同的液体，用相同的电加热器进行加热。则：
（1）实验时必须取________相同的甲、乙两种液体，分别装入相同的烧杯中。
（2）实验中两种液体吸收热量的多少可通过________来比较。
（3）冬天，小华想自制一个暖手袋，若只能从甲或乙中选一种液体装入暖手袋中作为供暖物质，由图象
可知，应选择________液体。
（4）由图可知，甲乙两液体的比热容之比是________。
20．在做“测定小灯泡的电功率”实验时，选用的器材有电压为 6V的电源，额定电压为 2.5V的小灯泡，
以及滑动变阻器、电流表、电压表、开关和导线等。图 1是没有连接完的实物电路。
（1）请你用笔画线代替导线，将实物电路连接完整。
（2）连好电路闭合开关，发现电压表指针偏转很小，其原因可能是______________________________（写
出一种即可）。
（3）经适当调整后，闭合开关，移动滑片 P到某处时，发现电压表的示数为 2.2V，要测量小灯泡的额定
功率，应将滑片 P向_________端滑动。
（4）通过移动滑片 P，测得多组数据，绘制成 U-I图象如图 2，据此可计算出小灯泡正常发光时的实际功
率是_________W。
21．某小组利用如图所示的电路探究电流与电阻的关系，电源电压 4.5V，定值电阻分别为 5Ω、10Ω、15Ω、
20Ω、30Ω。滑动变阻器规格为“200Ω 1A”。
数据序号 1 2 3 4 5
电阻 R/Ω 5 10 15 20 30
电流 I/A 0.48 0.24 0.16 0.12 0.08
（1）某同学接错了一根导线，在这根导线上打“×”，并补画出正确的那根导线。
（2）分析表格中的数据，有一组数据无法测出，这组数据是第_______组。
（3）若想利用现有器材完成 5次实验，应控制定值电阻两端的电压不低于________V。
{#{QQABDYYUggCAABJAAAhCEwV6CgKQkAAACIoGhFAEsAAByQNABAA=}#}
22．在探究“产生感应电流的条件”实验中。小兰和组员观察灵敏电流表的指针是否偏转来判断电路中是
否有感应电流。
（1）闭合开关，若导体 AB不动，左右移动磁体，电路中________（选填“有”或“无”）
感应电流。
（2）如果将灵敏电流表换成_________________，可以探究磁场对通电导体的作用，了
解电动机工作原理。
四、计算题
23．图甲是一款紫砂电饭锅，其简化电路如图乙所示，R1、R2是电热丝，R1的阻值为 110Ω，通过单独或
同时闭合 S1、S2，可实现低温、中温、高温三个挡位的切换，其铭牌如表所示。
加热效率 80%
额定电压 220V
低温挡 440W
电功率 中温挡 880W
高温挡
求：（1）低温挡加热时电流的大小；
（2）电热丝 R2的阻值；
（3）已知粥的比热容 c 粥=4.0×103J/（kg·℃），用高温挡将 2kg的粥从 20℃升高 50℃需要的时间。（结果
保留整数）
24．如图所示，电源电压及灯泡电阻保持不变，小灯泡 L额定压为 5V，当开关 S1断开、S2闭合，此时电
流表示数为 0.5A，小灯泡正常发光，电路的总功率为 P1；当开关 S1闭合、S2断开，R2滑片移到最大值 R2max，
此时电流表示数为 0.2A，电路的总功率为 P2，当开关 S1、S2断开，滑片从最下端往上移到某一位置时，
电压表 V1、V2的示数变化量之比为 2：1，求：
（1）P1：P2的比值；
（2）电源电压；
（3）若电流表的量程为 0～0.6A，电压表的量程均为 0～9V，当开关 S1闭合，S2断开，在保证电路安全
的条件下，整个电路消耗的最大总功率和最小总功率分别是多少？
