湖南省长沙市一中雨花新华都学校2023-2024学年九年级下学期入学考物理试卷（PDF版无答案）

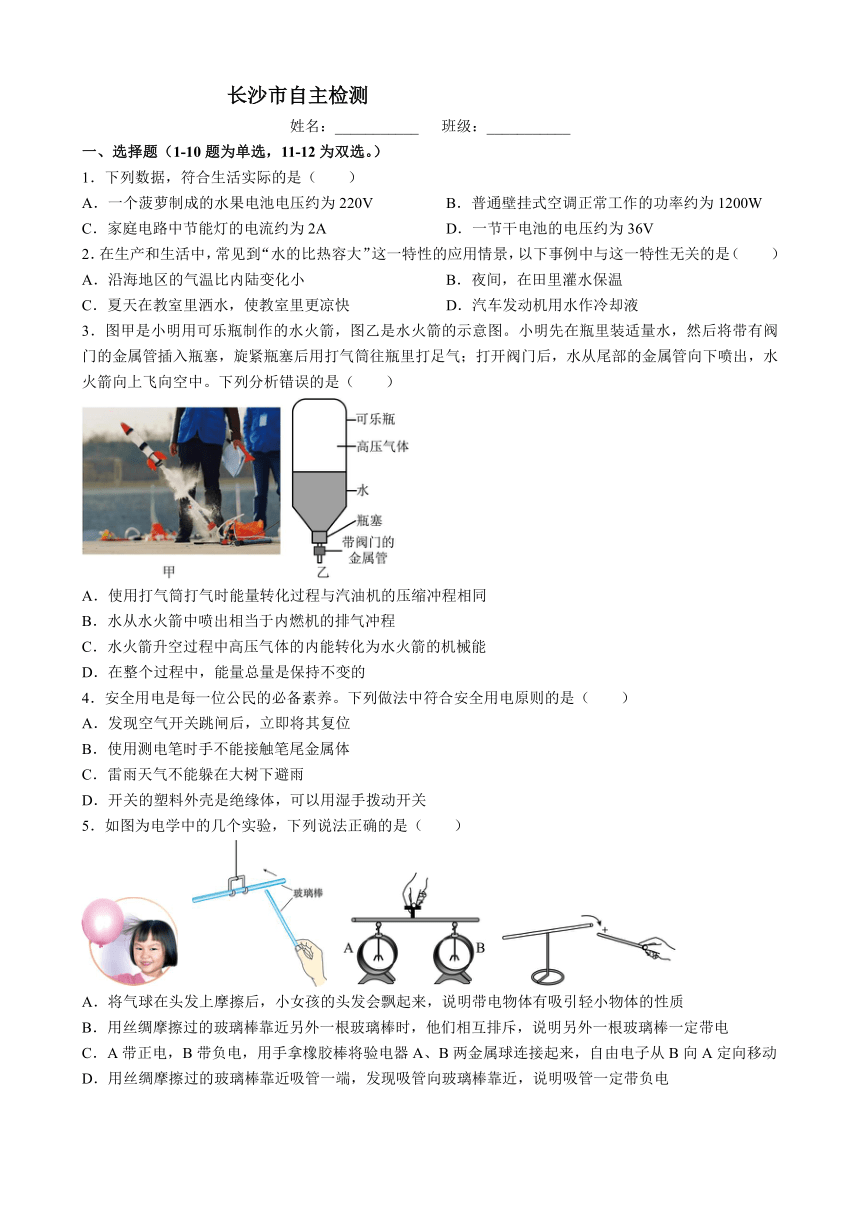

长沙市自主检测
姓名：___________ 班级：___________
一、选择题（1-10 题为单选，11-12 为双选。）
1．下列数据，符合生活实际的是（ ）
A．一个菠萝制成的水果电池电压约为 220V B．普通壁挂式空调正常工作的功率约为 1200W
C．家庭电路中节能灯的电流约为 2A D．一节干电池的电压约为 36V
2．在生产和生活中，常见到“水的比热容大”这一特性的应用情景，以下事例中与这一特性无关的是（ ）
A．沿海地区的气温比内陆变化小 B．夜间，在田里灌水保温
C．夏天在教室里洒水，使教室里更凉快 D．汽车发动机用水作冷却液
3．图甲是小明用可乐瓶制作的水火箭，图乙是水火箭的示意图。小明先在瓶里装适量水，然后将带有阀
门的金属管插入瓶塞，旋紧瓶塞后用打气筒往瓶里打足气；打开阀门后，水从尾部的金属管向下喷出，水
火箭向上飞向空中。下列分析错误的是（ ）
A．使用打气筒打气时能量转化过程与汽油机的压缩冲程相同
B．水从水火箭中喷出相当于内燃机的排气冲程
C．水火箭升空过程中高压气体的内能转化为水火箭的机械能
D．在整个过程中，能量总量是保持不变的
4．安全用电是每一位公民的必备素养。下列做法中符合安全用电原则的是（ ）
A．发现空气开关跳闸后，立即将其复位
B．使用测电笔时手不能接触笔尾金属体
C．雷雨天气不能躲在大树下避雨
D．开关的塑料外壳是绝缘体，可以用湿手拨动开关
5．如图为电学中的几个实验，下列说法正确的是（ ）
A．将气球在头发上摩擦后，小女孩的头发会飘起来，说明带电物体有吸引轻小物体的性质
B．用丝绸摩擦过的玻璃棒靠近另外一根玻璃棒时，他们相互排斥，说明另外一根玻璃棒一定带电
C．A带正电，B带负电，用手拿橡胶棒将验电器 A、B两金属球连接起来，自由电子从 B向 A定向移动
D．用丝绸摩擦过的玻璃棒靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管一定带负电
{#{QQABDYYUogCoAAAAAAgCEwVKCgGQkBEAACoGgFAIsAAByAFABAA=}#}

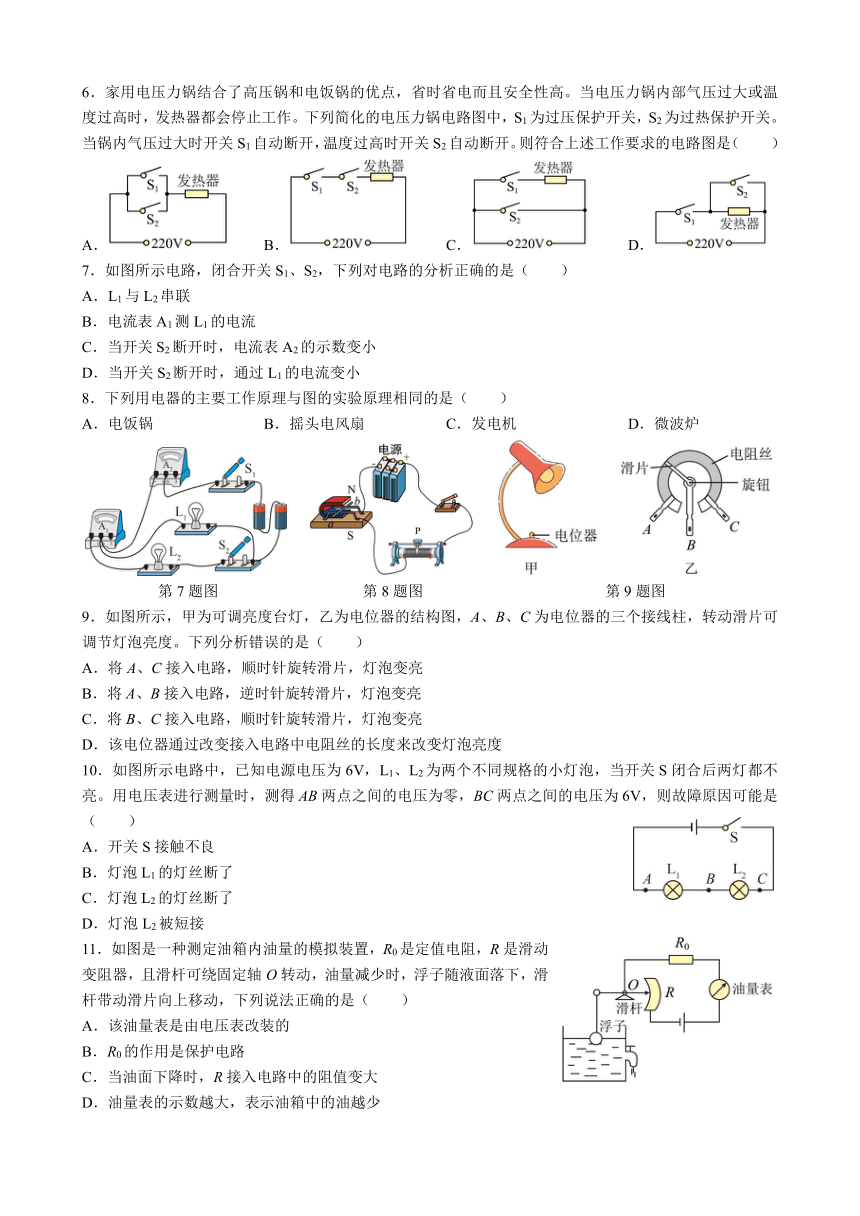

6．家用电压力锅结合了高压锅和电饭锅的优点，省时省电而且安全性高。当电压力锅内部气压过大或温
度过高时，发热器都会停止工作。下列简化的电压力锅电路图中，S1为过压保护开关，S2为过热保护开关。
当锅内气压过大时开关 S1自动断开，温度过高时开关 S2自动断开。则符合上述工作要求的电路图是（ ）
A． B． C． D．
7．如图所示电路，闭合开关 S1、S2，下列对电路的分析正确的是（ ）
A．L1与 L2串联
B．电流表 A1测 L1的电流
C．当开关 S2断开时，电流表 A2的示数变小
D．当开关 S2断开时，通过 L1的电流变小
8．下列用电器的主要工作原理与图的实验原理相同的是（ ）
A．电饭锅 B．摇头电风扇 C．发电机 D．微波炉
第 7题图 第 8题图 第 9题图
9．如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可
调节灯泡亮度。下列分析错误的是（ ）
A．将 A、C接入电路，顺时针旋转滑片，灯泡变亮
B．将 A、B接入电路，逆时针旋转滑片，灯泡变亮
C．将 B、C接入电路，顺时针旋转滑片，灯泡变亮
D．该电位器通过改变接入电路中电阻丝的长度来改变灯泡亮度
10．如图所示电路中，已知电源电压为 6V，L1、L2为两个不同规格的小灯泡，当开关 S闭合后两灯都不
亮。用电压表进行测量时，测得 AB两点之间的电压为零，BC两点之间的电压为 6V，则故障原因可能是
（ ）
A．开关 S接触不良
B．灯泡 L1的灯丝断了
C．灯泡 L2的灯丝断了
D．灯泡 L2被短接
11．如图是一种测定油箱内油量的模拟装置，R0是定值电阻，R是滑动
变阻器，且滑杆可绕固定轴 O转动，油量减少时，浮子随液面落下，滑
杆带动滑片向上移动，下列说法正确的是（ ）
A．该油量表是由电压表改装的
B．R0的作用是保护电路
C．当油面下降时，R接入电路中的阻值变大
D．油量表的示数越大，表示油箱中的油越少
{#{QQABDYYUogCoAAAAAAgCEwVKCgGQkBEAACoGgFAIsAAByAFABAA=}#}

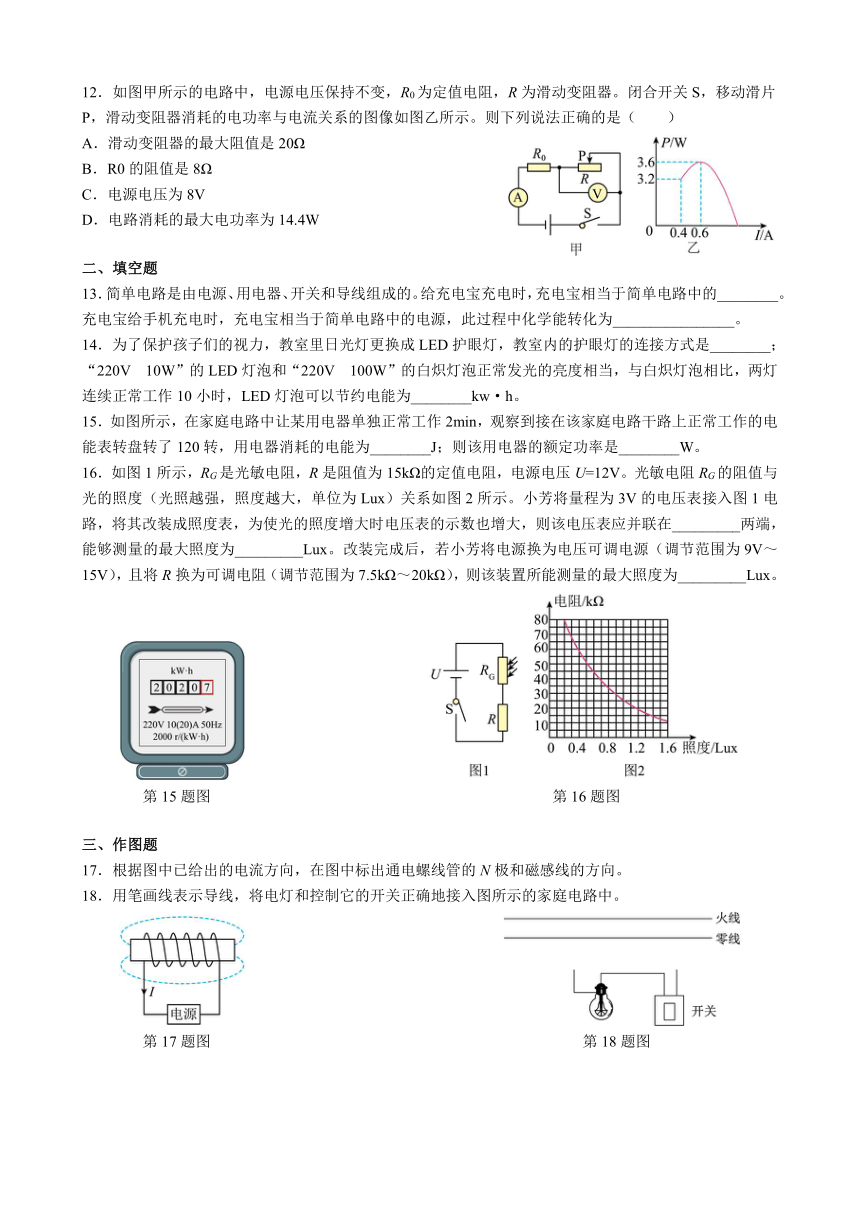

12．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。闭合开关 S，移动滑片
P，滑动变阻器消耗的电功率与电流关系的图像如图乙所示。则下列说法正确的是（ ）
A．滑动变阻器的最大阻值是 20Ω
B．R0的阻值是 8Ω
C．电源电压为 8V
D．电路消耗的最大电功率为 14.4W
二、填空题
13．简单电路是由电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的________。
充电宝给手机充电时，充电宝相当于简单电路中的电源，此过程中化学能转化为________________。
14．为了保护孩子们的视力，教室里日光灯更换成 LED护眼灯，教室内的护眼灯的连接方式是________；
“220V 10W”的 LED灯泡和“220V 100W”的白炽灯泡正常发光的亮度相当，与白炽灯泡相比，两灯
连续正常工作 10小时，LED灯泡可以节约电能为________kw·h。
15．如图所示，在家庭电路中让某用电器单独正常工作 2min，观察到接在该家庭电路干路上正常工作的电
能表转盘转了 120转，用电器消耗的电能为________J；则该用电器的额定功率是________W。
16．如图 1所示，RG是光敏电阻，R是阻值为 15kΩ的定值电阻，电源电压 U=12V。光敏电阻 RG的阻值与
光的照度（光照越强，照度越大，单位为 Lux）关系如图 2所示。小芳将量程为 3V的电压表接入图 1电
路，将其改装成照度表，为使光的照度增大时电压表的示数也增大，则该电压表应并联在_________两端，
能够测量的最大照度为_________Lux。改装完成后，若小芳将电源换为电压可调电源（调节范围为 9V～
15V），且将 R换为可调电阻（调节范围为 7.5kΩ～20kΩ），则该装置所能测量的最大照度为_________Lux。
第 15题图 第 16题图
三、作图题
17．根据图中已给出的电流方向，在图中标出通电螺线管的 N极和磁感线的方向。
18．用笔画线表示导线，将电灯和控制它的开关正确地接入图所示的家庭电路中。
第 17题图 第 18题图
{#{QQABDYYUogCoAAAAAAgCEwVKCgGQkBEAACoGgFAIsAAByAFABAA=}#}
四、实验题
19．在“探究串联电路电压的规律”的实验时，设计了如图所示的电路。
（1）实验中应选择规格_________（选填“相同”或“不同”）的小灯泡；
（2）小明刚连完最后一根导线，两灯就亮了，则小明在实验操作中的不当之处是_______________；
（3）如图所示，开关闭合后，电压表测灯 L1两端的电压，为了测量 BC两点间的电压，保持 B点不动，
只将接 A点的线端改接到 C点，则上述方法_________（填“正确”或“不正确”）；
（4）实验需要多次测量的目的是：__________________。
20．小明同学在“探究影响电阻大小的因素”的实验中，利用如图所示的电路分别对“导体电阻跟它的材
料、长度、横截面积有关”的猜想进行了实验探究。
（1）该实验是通过观察_________间接地比较电阻丝电阻的大小，这种实验方法叫转换法。此实验除了用
到转换法，还用到了_________法；
（2）选用电阻丝 b、c分别接入电路中，是为了探究电阻大小跟导体的_________是否有关；
（3）近年来，我国农村许多地区进行了输电线路的改造，将原来细的铜质输电线换成了较粗的铜质输电
线，这样就_________了输电线的电阻（选填“增大”或“减小”）。
21．在“测定额定电压为 2.5V的小灯泡的电功率”实验中，连接电路如甲所示，电源电压为 3V，电表完
好。
（1）连接电路时，滑动变阻器的滑片应滑到_________端（填“A”或“B”），可以起到保护电路作用；
（2）按图甲连接好电路后闭合开关，发现电流表无示数，移动滑动变阻器的滑片 P，电压表示数始终接近
电源电压。若只有一个元件有问题，则故障原因是__________________；
（3）排除故障后，闭合开关，移动滑动变阻器滑片 P到某处，使电压表示数为 2.5V，此时电流表指针位
置如图乙所示，则小灯泡的额定功率为_________W。
{#{QQABDYYUogCoAAAAAAgCEwVKCgGQkBEAACoGgFAIsAAByAFABAA=}#}
22．小明在“探究电流与电压的关系”时，设计了如图甲所示电路，电源电压为 6V且保持不变，R是阻
值为 5Ω为定值电阻。
（1）连接电路时，开关 S应保持_________状态；
（2）小明进行了多次实验，记录数据，可得出结论，电阻不变，电流与电压成_________；
（3）完成该实验后小明又选取了阻值分别为 10Ω、20Ω的两个定值电阻，利用这两个定值电阻和原有实验
器材继续“探究电压不变时，电流与电阻的关系”绘制了如图乙所示的图像，为完成整个实验，应该选取
滑动变阻器规格是_________（填正确选项前的字母）
A．20Ω；1.0A B．30Ω；1.0A C．40Ω；0.3A D．50Ω；1.0A
五、计算题
23．如图甲为常用的电热饮水机，其电路原理如图乙所示，该饮水机的额定电压为 220V，加热电功率为
1100W，保温电功率为 44W，R1、R2均为电热丝（R1、R2的电阻不随温度变化）。求：
（1）该饮水机加热时的电流；
（2）电热丝 R2的电阻；
{#{QQABDYYUogCoAAAAAAgCEwVKCgGQkBEAACoGgFAIsAAByAFABAA=}#}
24．在某次科技活动中，王老师给同学们展示一个如图甲所示的黑盒子，绝缘外壳上有 A、B、C三个接线
柱。王老师告诉同学们，盒内电路由两个定值电阻连接而成。小山同学设计了如图乙所示的电路来研究盒
内电阻的连接情况及其电功率。已知电源电压恒定不变，R0是阻值为 2Ω的定值电阻，R1是滑动变阻器。
小山进行了如下的实验操作：
（Ⅰ）把 BC两个接线柱接到 MN之间，只闭合开关 S，将 R1的滑片移至最左端时，电压表示数为 1.8V，
电流表示数为 0.6A；
（Ⅱ）用导线把 AC连接起来，再将 AB接线柱接入 MN之间，闭合开关 S和 S1，此时电流表的示数为 1.5A；
（Ⅲ）把 AC两个接线柱接到 MN之间，只闭合开关 S，小山发现将 R1的滑片从某位置移至最左端或最右
端时，电压表的示数均变化了 0.25V，电路的总功率均变化了 0.75W。
（1）请根据操作（Ⅰ）求出黑盒子 BC间的电阻；
（2）在操作（Ⅱ）中，求黑盒子工作 100s消耗的电能；
（3）①请画出黑盒子内的电路图，并标明各电阻的阻值；
②小山接下来继续进行研究，他将 AB两个接线柱接到 MN之间，只闭合开关 S，移动 R1的滑片，黑盒子
的电功率会随之变化，求此过程中黑盒子的最大电功率与最小电功率之比。
