湖南省长沙市2023-2024学年九年级下学期入学考物理试卷（PDF版无答案）

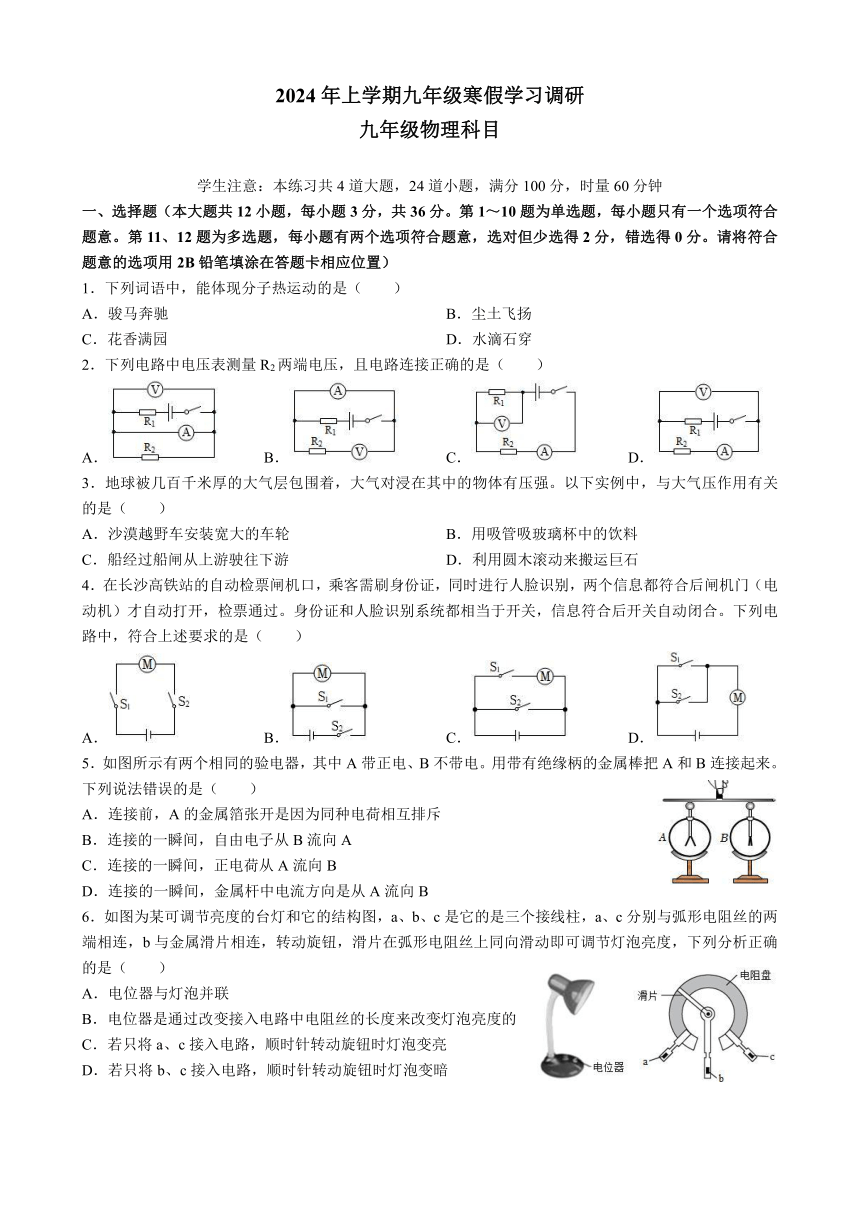

2024年上学期九年级寒假学习调研
九年级物理科目
学生注意：本练习共 4道大题，24道小题，满分 100分，时量 60分钟
一、选择题（本大题共 12小题，每小题 3分，共 36分。第 1～10题为单选题，每小题只有一个选项符合
题意。第 11、12题为多选题，每小题有两个选项符合题意，选对但少选得 2分，错选得 0分。请将符合
题意的选项用 2B铅笔填涂在答题卡相应位置）
1．下列词语中，能体现分子热运动的是（ ）
A．骏马奔驰 B．尘土飞扬
C．花香满园 D．水滴石穿
2．下列电路中电压表测量 R2两端电压，且电路连接正确的是（ ）
A． B． C． D．
3．地球被几百千米厚的大气层包围着，大气对浸在其中的物体有压强。以下实例中，与大气压作用有关
的是（ ）
A．沙漠越野车安装宽大的车轮 B．用吸管吸玻璃杯中的饮料
C．船经过船闸从上游驶往下游 D．利用圆木滚动来搬运巨石
4．在长沙高铁站的自动检票闸机口，乘客需刷身份证，同时进行人脸识别，两个信息都符合后闸机门（电
动机）才自动打开，检票通过。身份证和人脸识别系统都相当于开关，信息符合后开关自动闭合。下列电
路中，符合上述要求的是（ ）
A． B． C． D．
5．如图所示有两个相同的验电器，其中 A带正电、B不带电。用带有绝缘柄的金属棒把 A和 B连接起来。
下列说法错误的是（ ）
A．连接前，A的金属箔张开是因为同种电荷相互排斥
B．连接的一瞬间，自由电子从 B流向 A
C．连接的一瞬间，正电荷从 A流向 B
D．连接的一瞬间，金属杆中电流方向是从 A流向 B
6．如图为某可调节亮度的台灯和它的结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两
端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确
的是（ ）
A．电位器与灯泡并联
B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C．若只将 a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将 b、c接入电路，顺时针转动旋钮时灯泡变暗
{#{QQABJYQQogAgAAIAAAhCEwFqCAKQkAEACIoGAEAEsAAByANABAA=}#}

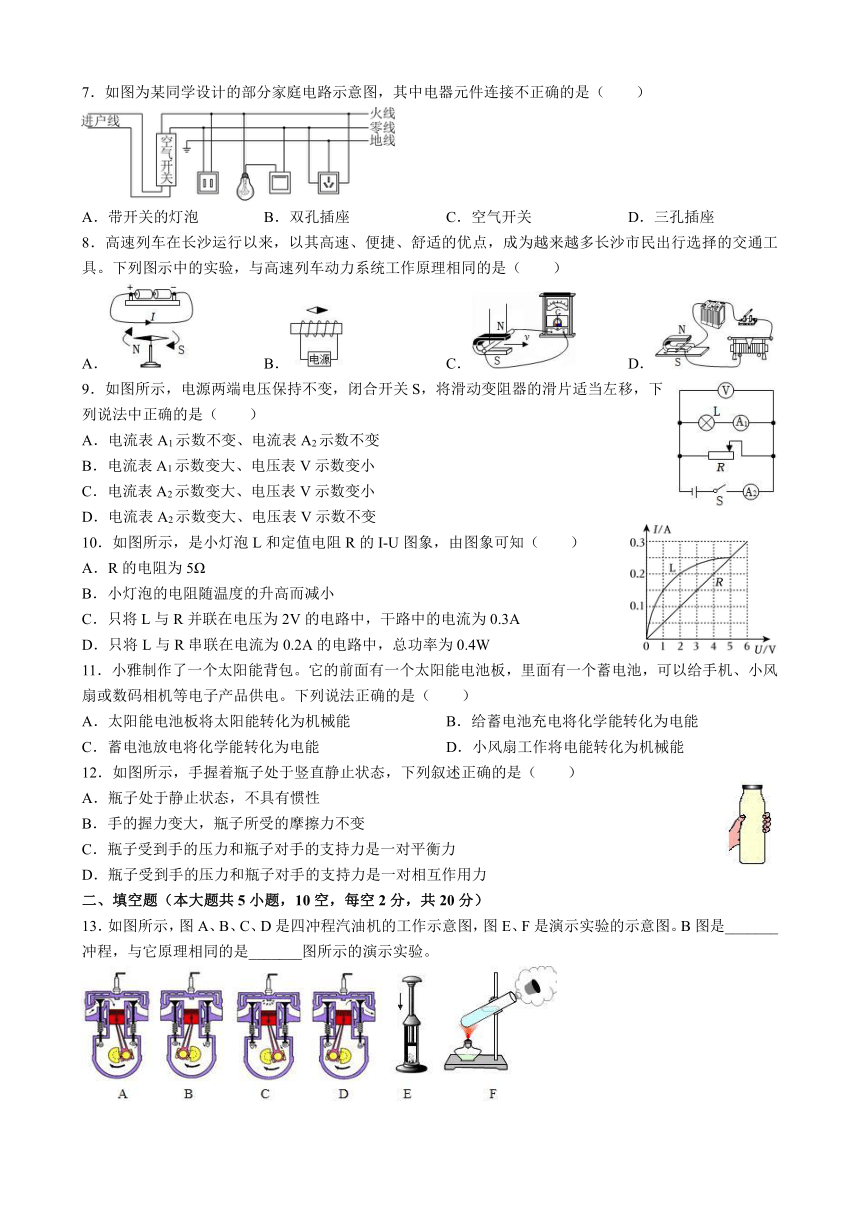

7．如图为某同学设计的部分家庭电路示意图，其中电器元件连接不正确的是（ ）
A．带开关的灯泡 B．双孔插座 C．空气开关 D．三孔插座
8．高速列车在长沙运行以来，以其高速、便捷、舒适的优点，成为越来越多长沙市民出行选择的交通工
具。下列图示中的实验，与高速列车动力系统工作原理相同的是（ ）
A． B． C． D．
9．如图所示，电源两端电压保持不变，闭合开关 S，将滑动变阻器的滑片适当左移，下
列说法中正确的是（ ）
A．电流表 A1示数不变、电流表 A2示数不变
B．电流表 A1示数变大、电压表 V示数变小
C．电流表 A2示数变大、电压表 V示数变小
D．电流表 A2示数变大、电压表 V示数不变
10．如图所示，是小灯泡 L和定值电阻 R的 I-U图象，由图象可知（ ）
A．R的电阻为 5Ω
B．小灯泡的电阻随温度的升高而减小
C．只将 L与 R并联在电压为 2V的电路中，干路中的电流为 0.3A
D．只将 L与 R串联在电流为 0.2A的电路中，总功率为 0.4W
11．小雅制作了一个太阳能背包。它的前面有一个太阳能电池板，里面有一个蓄电池，可以给手机、小风
扇或数码相机等电子产品供电。下列说法正确的是（ ）
A．太阳能电池板将太阳能转化为机械能 B．给蓄电池充电将化学能转化为电能
C．蓄电池放电将化学能转化为电能 D．小风扇工作将电能转化为机械能
12．如图所示，手握着瓶子处于竖直静止状态，下列叙述正确的是（ ）
A．瓶子处于静止状态，不具有惯性
B．手的握力变大，瓶子所受的摩擦力不变
C．瓶子受到手的压力和瓶子对手的支持力是一对平衡力
D．瓶子受到手的压力和瓶子对手的支持力是一对相互作用力
二、填空题（本大题共 5小题，10空，每空 2分，共 20分）
13．如图所示，图 A、B、C、D是四冲程汽油机的工作示意图，图 E、F是演示实验的示意图。B图是_______
冲程，与它原理相同的是_______图所示的演示实验。
{#{QQABJYQQogAgAAIAAAhCEwFqCAKQkAEACIoGAEAEsAAByANABAA=}#}
14．1988年，中国“核潜艇之父”黄旭华设计的第一代核潜艇成功下潜至水下 300m处，此处的液体压强
是_______Pa，核潜艇是利用_______（选填“核裂变”或“核聚变”）提供动力的。（g=10N/kg，ρ水=1.0×
103kg/m3）
15．国产大型客机 C919已成功载客飞行，飞机在结构设计、材料选择、环保理念等方
面均有自主知识产权，选用先进的合金材料减小了飞机的质量，这是因为材料本身的
_______较小。
16．小明家的电能表面板如图所示，图中电能表的示数为_______kW h，他家同时使用
的用电器总功率不能超过_______W，家里新添置一台空调并接入该电能表中，让其单
独工作 5min，电能表的指示灯闪烁了 320 次，则该空调的实际电功率为
_______W。
17．某型号电饭锅有加热和保温两挡，电路如图所示，220V电压下，其加热
挡功率为 1100W，保温挡功率为 20W。闭合开关 S1、S2，电饭锅处于_______
挡，R2的阻值为_______Ω。
三、作图与实验探究（本大题共 5小题，第 18题 6分，第 19题 6分，第 20题 4分，第 21题 6分，第 22
题 8分，共 30分）
18．在“探究串联电路电压规律”实验中，小明连接了图甲的电路，A、B、C、D为接线柱编号，1，2、
3、4为导线编号。
（1）为使结论具有普遍性，L1、L2应选择规格_______（选填“相同”或“不同”）的灯泡；
（2）闭合开关，电压表指针如图乙，造成这种现象的原因是____________________；
（3）修改电路并完成图甲实验后，小明断开开关，未拆下电压表，只改接某根导线的一端，也能测出总
电压。他的改接方法是____________________。
19．置于通电螺线管右侧的小磁针静止时，其 N极指向如图所示。由此可知，
通电螺线管的右端是_______（选填“N极”或“S极”），电流是从_______（选
填“A”或“B”）端流入螺线管的。小雅将连接电源正、负极的导线对调，发
现小磁针的指向也改变了，说明通电螺线管的磁场方向与_______有关。
20．如图所示，是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置。甲、乙是完全相同的
密闭容器，里面密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化，闭合开关前，A、
B两 U形管内液面相平。
（1）实验中通过观察液面高度的变化来比较电流通过导体产生热量的多少，这种方法叫________；
（2）该实验装置是探究电流通过电阻时产生的热量与_______的关系。
{#{QQABJYQQogAgAAIAAAhCEwFqCAKQkAEACIoGAEAEsAAByANABAA=}#}
21．同学们“探究电流与电阻的关系”时，实验室提供的器材有：电压恒为 6V的电源一个，定值电阻 5
个（阻值分别为 5Ω、10Ω、15Ω、20Ω、25Ω），规格为“40Ω 1A”的滑动变阻器一个，电流表、电压表、
开关各一个，导线若干。
（1）同学们设计并连接了如图甲所示的实验电路，想用电压表的 3V量程测量定值电阻 R两端的电压，请
你用笔画线代替导线，帮助他们把电压表正确连接在电路中（导线不能交叉）。
（2）他们根据测量数据作出了电流表示数 I与 a、b间电阻 R阻值的关系图像，如图乙所示。由乙图可知：
a、b间电压一定时，通过 a、b间导体的电流与导体的电阻成______比。
（3）当他们用 25Ω的电阻替换 20Ω的电阻后，发现电压表示数始终不能调为 U0，为继续完成此次探究，
同学们一起设计了如下方案，下列方案不正确的一项是________。
A．将滑动变阻器更换为“50Ω 1A”的滑动变阻器，其余不变
B．将电压为 6V的电源更换为电压为 5.2V的电源，其余不变
C．只调节滑动变阻器，使 U0为 2.3V
22．小明同学想测量某一未知定值电阻的阻值，用到的器材有：电源、
电流表、电压表、滑动变阻器、待测电阻 Rx、开关各 1个，导线若干。
（1）连接电路过程中，为保护电路，开关要_______；
（2）闭合开关前，应将滑动变阻器的滑片移至_______（选填“A”或
“B”）端。
（3）闭合开关后，发现电压表无示数，电流表有示数，原因可能是
___________。
（4）若在实验时电流表短接，已知滑动变阻器的最大阻值为 R0，也能测出 Rx的阻值。具体操作是：将滑
动变阻器调到最大阻值，闭合开关，读出电压表的示数为 U1，再将滑动变阻器调到最小阻值，读出电压表
的示数为 U0，待测电阻 Rx=____________。（用 U1、U2、R0表示）。
四、计算题（本大题共 2小题，第 23题 6分，第 24题 8分，共 14分）
23．如图所示的电路，电源电压保持不变，R1=30Ω，R2=10Ω，当闭合开关 S1、S，断开 S2时，电流表的
示数为 0.4A。
（1）求电源电压；
（2）当闭合开关 S2、S，断开 S1时，求电流表的示数；
（3）当闭合开关 S1、S2、S时，通电 100s，求整个电路消耗的电能。
{#{QQABJYQQogAgAAIAAAhCEwFqCAKQkAEACIoGAEAEsAAByANABAA=}#}
24．如图甲所示电路中，电源电压为 9V不变，R1是定值电阻，R2由三段材料不同、横截面积相同的均匀
导体 EF、FG、GH制作而成，其中一段是铜丝，其电阻可忽略不计，另两段是电阻丝，其阻值与自身长度
成正比，P是与 R2良好接触并能移动的滑动触头。闭合开关 S1，断开 S2，将 P从 H端移到 E端时，电流
表示数 I与 P向左移动的距离 x之间的关系如图乙所示。问：
（1）电阻 R1的阻值是多少？
（2）当 x的值为 30cm时，电流表的示数是多少？
（3）当电压表的示数为 4V时，在 20s内电流通过 R2产生的热量是多少？
（4）当 P移动到最左端 E处时，闭合开关 S1和 S2。电阻 R2消耗的电功率与电路消耗的总电功率之比是
多少？
