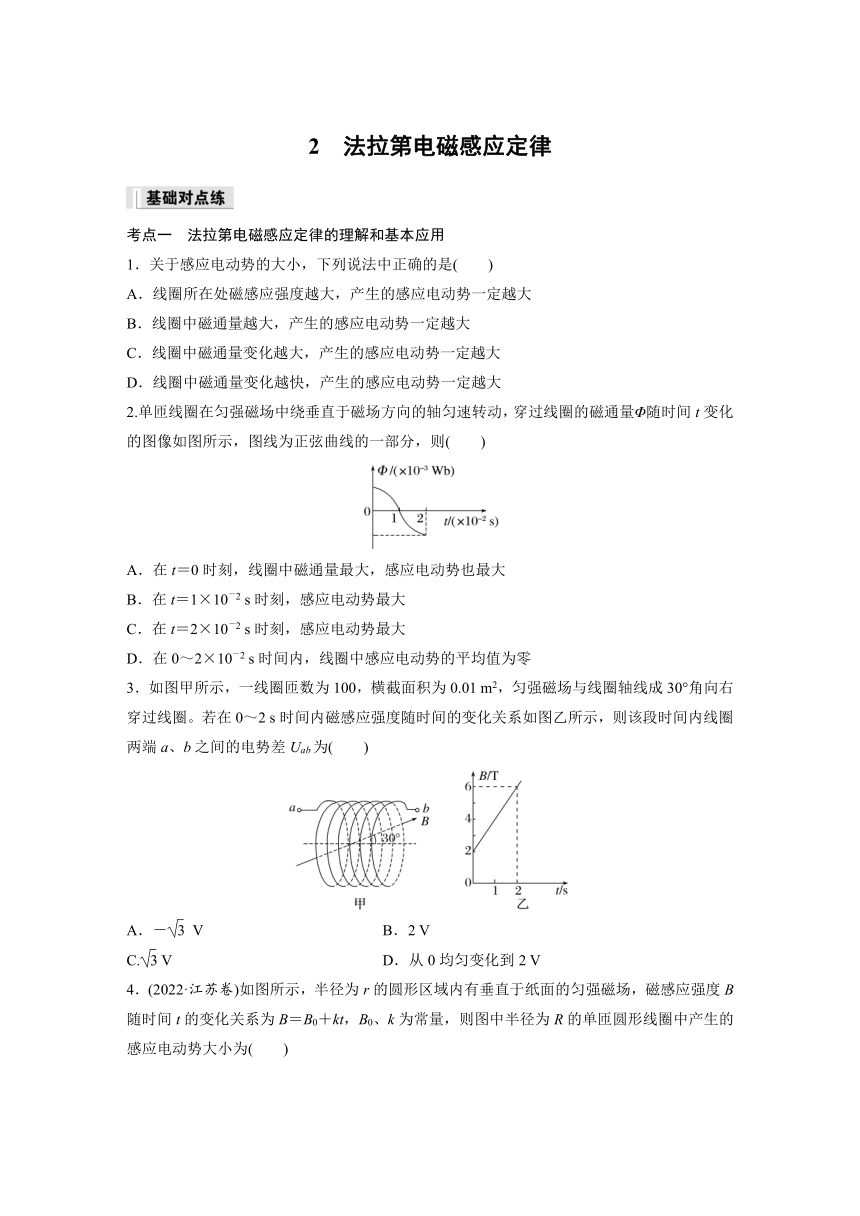

2 法拉第电磁感应定律
考点一 法拉第电磁感应定律的理解和基本应用
1.关于感应电动势的大小,下列说法中正确的是( )
A.线圈所在处磁感应强度越大,产生的感应电动势一定越大
B.线圈中磁通量越大,产生的感应电动势一定越大
C.线圈中磁通量变化越大,产生的感应电动势一定越大
D.线圈中磁通量变化越快,产生的感应电动势一定越大
2.单匝线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动,穿过线圈的磁通量Φ随时间t变化的图像如图所示,图线为正弦曲线的一部分,则( )
A.在t=0时刻,线圈中磁通量最大,感应电动势也最大
B.在t=1×10-2 s时刻,感应电动势最大
C.在t=2×10-2 s时刻,感应电动势最大
D.在0~2×10-2 s时间内,线圈中感应电动势的平均值为零
3.如图甲所示,一线圈匝数为100,横截面积为0.01 m2,匀强磁场与线圈轴线成30°角向右穿过线圈。若在0~2 s时间内磁感应强度随时间的变化关系如图乙所示,则该段时间内线圈两端a、b之间的电势差Uab为( )
A.- V B.2 V
C. V D.从0均匀变化到2 V

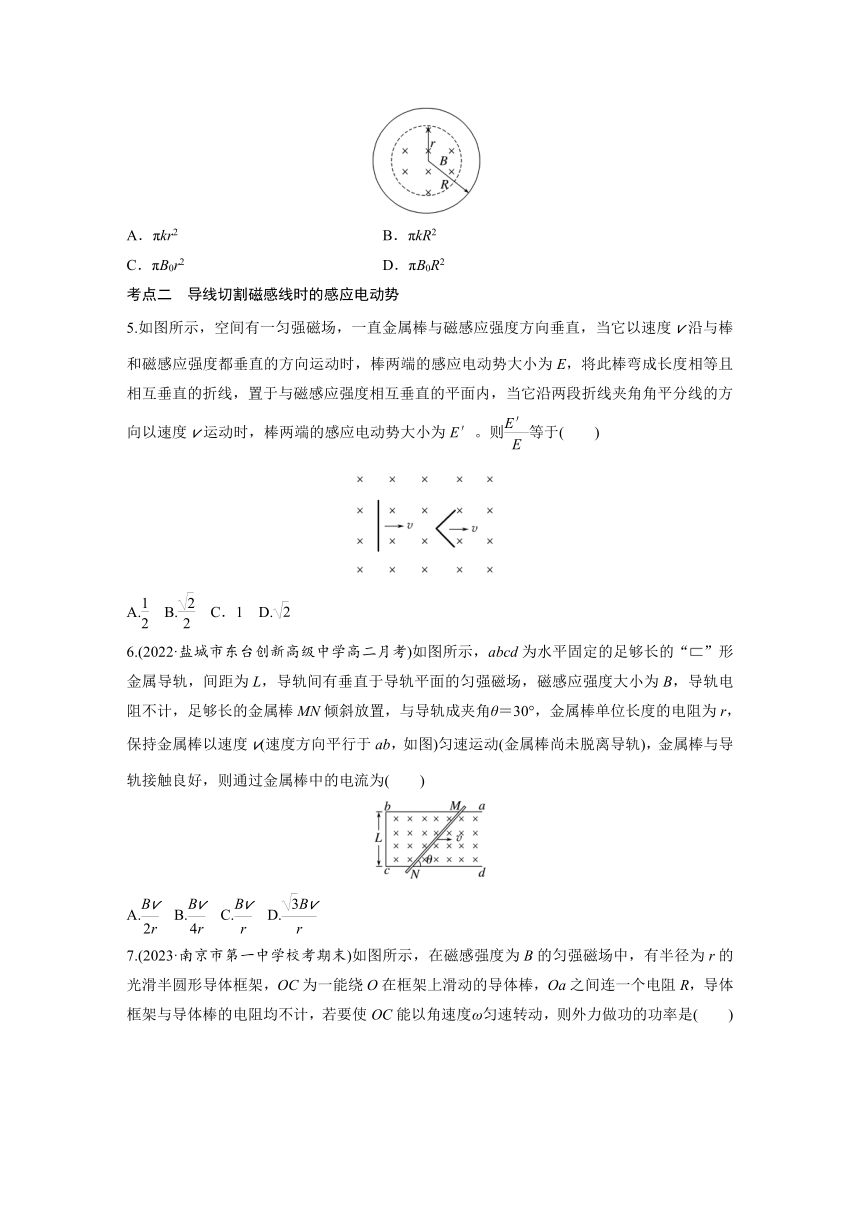

4.(2022·江苏卷)如图所示,半径为r的圆形区域内有垂直于纸面的匀强磁场,磁感应强度B随时间t的变化关系为B=B0+kt,B0、k为常量,则图中半径为R的单匝圆形线圈中产生的感应电动势大小为( )
A.πkr2 B.πkR2
C.πB0r2 D.πB0R2
考点二 导线切割磁感线时的感应电动势
5.如图所示,空间有一匀强磁场,一直金属棒与磁感应强度方向垂直,当它以速度v沿与棒和磁感应强度都垂直的方向运动时,棒两端的感应电动势大小为E,将此棒弯成长度相等且相互垂直的折线,置于与磁感应强度相互垂直的平面内,当它沿两段折线夹角角平分线的方向以速度v运动时,棒两端的感应电动势大小为E′。则等于( )
A. B. C.1 D.
6.(2022·盐城市东台创新高级中学高二月考)如图所示,abcd为水平固定的足够长的“”形金属导轨,间距为L,导轨间有垂直于导轨平面的匀强磁场,磁感应强度大小为B,导轨电阻不计,足够长的金属棒MN倾斜放置,与导轨成夹角θ=30°,金属棒单位长度的电阻为r,保持金属棒以速度v(速度方向平行于ab,如图)匀速运动(金属棒尚未脱离导轨),金属棒与导轨接触良好,则通过金属棒中的电流为( )
A. B. C. D.

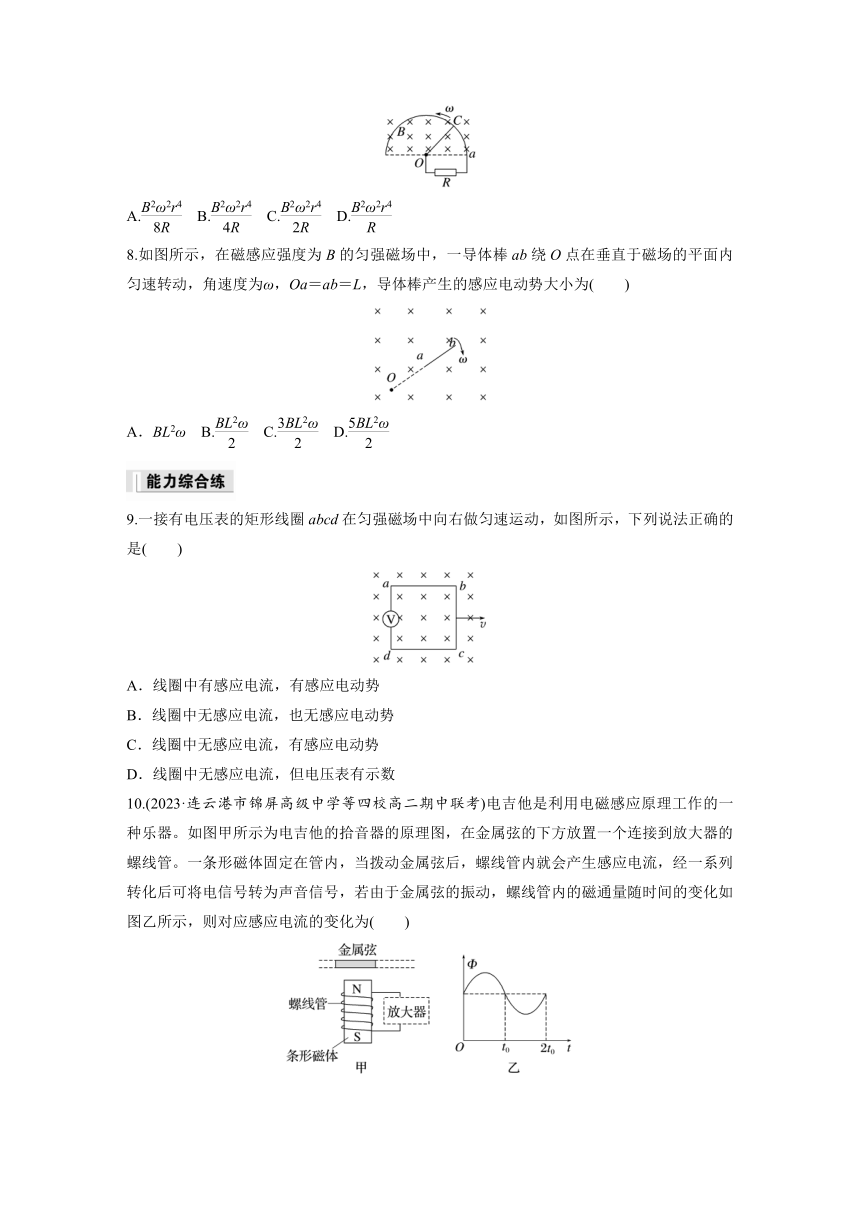

7.(2023·南京市第一中学校考期末)如图所示,在磁感强度为B的匀强磁场中,有半径为r的光滑半圆形导体框架,OC为一能绕O在框架上滑动的导体棒,Oa之间连一个电阻R,导体框架与导体棒的电阻均不计,若要使OC能以角速度ω匀速转动,则外力做功的功率是( )
A. B. C. D.
8.如图所示,在磁感应强度为B的匀强磁场中,一导体棒ab绕O点在垂直于磁场的平面内匀速转动,角速度为ω,Oa=ab=L,导体棒产生的感应电动势大小为( )
A.BL2ω B. C. D.
9.一接有电压表的矩形线圈abcd在匀强磁场中向右做匀速运动,如图所示,下列说法正确的是( )
A.线圈中有感应电流,有感应电动势
B.线圈中无感应电流,也无感应电动势
C.线圈中无感应电流,有感应电动势
D.线圈中无感应电流,但电压表有示数

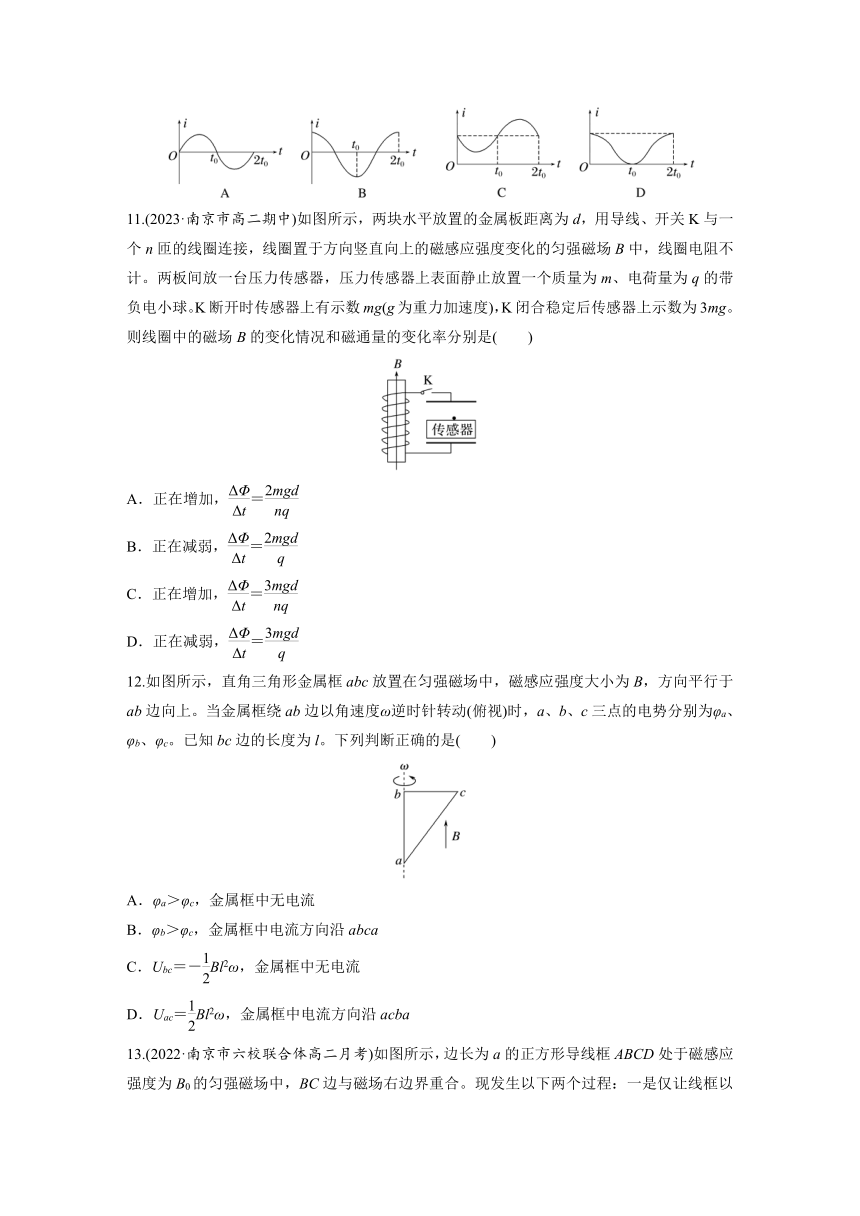

10.(2023·连云港市锦屏高级中学等四校高二期中联考)电吉他是利用电磁感应原理工作的一种乐器。如图甲所示为电吉他的拾音器的原理图,在金属弦的下方放置一个连接到放大器的螺线管。一条形磁体固定在管内,当拨动金属弦后,螺线管内就会产生感应电流,经一系列转化后可将电信号转为声音信号,若由于金属弦的振动,螺线管内的磁通量随时间的变化如图乙所示,则对应感应电流的变化为( )
11.(2023·南京市高二期中)如图所示,两块水平放置的金属板距离为d,用导线、开关K与一个n匝的线圈连接,线圈置于方向竖直向上的磁感应强度变化的匀强磁场B中,线圈电阻不计。两板间放一台压力传感器,压力传感器上表面静止放置一个质量为m、电荷量为q的带负电小球。K断开时传感器上有示数mg(g为重力加速度),K闭合稳定后传感器上示数为3mg。则线圈中的磁场B的变化情况和磁通量的变化率分别是( )
A.正在增加,=
B.正在减弱,=
C.正在增加,=
D.正在减弱,=
12.如图所示,直角三角形金属框abc放置在匀强磁场中,磁感应强度大小为B,方向平行于ab边向上。当金属框绕ab边以角速度ω逆时针转动(俯视)时,a、b、c三点的电势分别为φa、φb、φc。已知bc边的长度为l。下列判断正确的是( )
A.φa>φc,金属框中无电流
B.φb>φc,金属框中电流方向沿abca
C.Ubc=-Bl2ω,金属框中无电流
D.Uac=Bl2ω,金属框中电流方向沿acba
13.(2022·南京市六校联合体高二月考)如图所示,边长为a的正方形导线框ABCD处于磁感应强度为B0的匀强磁场中,BC边与磁场右边界重合。现发生以下两个过程:一是仅让线框以垂直于边界的速度v匀速向右运动;二是仅使磁感应强度随时间均匀变化。若导线框在上述两个过程中产生的感应电流大小相等,则磁感应强度随时间的变化率为( )
A. B. C. D.
14.如图所示,导轨OM和ON都在纸面内,导体AB可在导轨上无摩擦滑动,AB⊥ON,ON水平,若AB以5 m/s的速度从O点开始沿导轨匀速向右滑动,导体与导轨都足够长,匀强磁场的磁感应强度大小为0.2 T。问:(结果可用根式表示)
(1)第3 s末夹在导轨间的导体长度是多少?此时导体切割磁感线产生的感应电动势多大?
(2)0~3 s内回路中的磁通量变化了多少?此过程中的平均感应电动势为多少?
15.如图所示,将一根包有绝缘层的硬金属导线弯曲成一个完整的正弦曲线形状,它通过两个小金属环a、b与长直金属杆导通,图中a、b间距离为L,导线弯曲成的正弦图形顶部和底部到杆的距离均是d。右边虚线范围内存在磁感应强度大小为B、方向垂直于弯曲导线所在平面的匀强磁场,磁场区域的宽度为,现导线在外力作用下沿杆以恒定的速度v向右运动,t=0时刻a环刚从O点进入磁场区域,则下列说法正确的是( )
A.在t=时刻,回路中的感应电动势为Bdv
B.在t=时刻,回路中的感应电动势为2Bdv
C.在t=时刻,回路中的感应电流第一次改变方向
D.在t=时刻,回路中的感应电流第一次改变方向
2 法拉第电磁感应定律
1.D [根据法拉第电磁感应定律E=n可知,感应电动势的大小取决于线圈的匝数n和磁通量的变化率,而与磁感应强度B、磁通量Φ、磁通量的变化量ΔΦ没有直接的关系,A、B、C错误,D正确。]
2.B [由法拉第电磁感应定律知E∝,故t=0及t=2×10-2 s时刻,E=0,A、C项错误;t=1×10-2 s时,E最大,B项正确;0~2×10-2 s时间内,ΔΦ≠0,则≠0,D项错误。]
3.A [与线圈轴线成30°角向右穿过线圈的磁感应强度均匀增加,故产生恒定的感应电动势,根据法拉第电磁感应定律,有E=n=nScos 30°
由题图乙可知= Wb/s=2 Wb/s
代入数据得E= V
根据楞次定律知a点的电势低于b点的电势,
则Uab=- V,故A正确。]
4.A [由题意可知磁场的变化率为==k,根据法拉第电磁感应定律可知E===kπr2,故选A。]
5.B [设折弯前金属棒切割磁感线的长度为L,产生的感应电动势E=BLv;弯折后,金属棒切割磁感线的有效长度为L′==L,故产生的感应电动势E′=BL′v=B·Lv=E,所以=,B正确。]
6.A [金属棒切割磁感线产生的感应电动势大小为E=BLv,金属棒接入回路的电阻为R=r=2Lr,通过金属棒的电流为I==,故选A。]
7.B [因为OC是匀速转动的,根据能量守恒定律可得,P外=P电=,又因为E=Br·,联立解得P外=,故选B。]
8.C [根据题意,由公式v=ωr可得,导体棒上a点的线速度大小为va=ωL,导体棒上b点的线速度大小为vb=ω·2L,则导体棒产生的感应电动势大小为E=BL=BL=BL2ω,故选C。]
9.C [矩形线圈abcd在匀强磁场中向右做匀速运动,由题图可知线圈的ad边和bc边在切割磁感线,根据法拉第电磁感应定律可得ad边和bc边产生的电动势大小均为E=BLv,根据右手定则可知ad边和bc边产生的电动势方向相反,故线圈中的感应电流为零,故电压表没有示数,故选C。]
10.B [根据法拉第电磁感应定律可得在金属弦振动时,螺线管内的感应电流为I==n,由感应电流的表达式可知,感应电流的大小与磁通量的变化率成正比,则在Φ-t图像中,各点切线斜率的绝对值对应感应电流的大小,斜率的正负表示电流的方向,根据题图乙,在0~t0时间内,感应电流I先减小到零,然后再逐渐增大,电流的方向改变一次,而时间轴上方和时间轴下方分别表示电流的不同方向,图线与时间轴的交点表示电流方向将要发生改变的时刻,故选B。]
11.A [K闭合稳定后传感器上示数为3mg,说明此时小球受到的静电力向下,下极板带正电,静电力大小满足Eq+mg=3mg,即E=,又U=Ed,所以两极板间的电压U=,线圈部分相当于电源,则线圈中感应电流的方向是从上往下,据此结合楞次定律可判断穿过线圈的磁通量正在增加,线圈中产生的感应电动势的大小为n,根据n=,可得=,故选A。]
12.C [金属框abc平面与磁场方向平行,转动过程中穿过金属框的磁通量始终为零,所以无感应电流产生,故B、D错误;转动过程中bc边和ac边均切割磁感线,产生感应电动势,由右手定则判断φa<φc,φb<φc,故A错误;由=BL得,Ubc=-Bl2ω,故C正确。]
13.B [仅让线框以垂直于边界的速度v匀速向右运动时产生的感应电动势为E1=B0av,仅使磁感应强度随时间均匀变化产生的感应电动势为 E2==a2,线框中产生感应电流大小相等,则感应电动势大小相等,即E1=E2,解得 =,B正确。]
14.(1)5 m 5 V (2) Wb V
解析 (1)第3 s末,夹在导轨间导体的长度为:
l=vt·tan 30°=5×3× m=5 m
此时E=Blv=0.2×5×5 V=5 V。
(2)0~3 s内回路中磁通量的变化量
ΔΦ=BΔS=0.2××15×5 Wb= Wb
0~3 s内电路中产生的平均感应电动势为:
== V= V。
15.D [当t=时,回路切割磁感线的有效长度为0,故感应电动势为0,故A错误;当t=时,回路切割磁感线的有效长度为d,故感应电动势为Bdv,故B错误;t=前电流方向为a→b,t=后电流方向为b→a,则当t=时,感应电流第一次改变方向,故C错误,D正确。]
