广西河池市东兰县国清中学2023-2024学年九年级下学期开学考试物理试题（含解析）

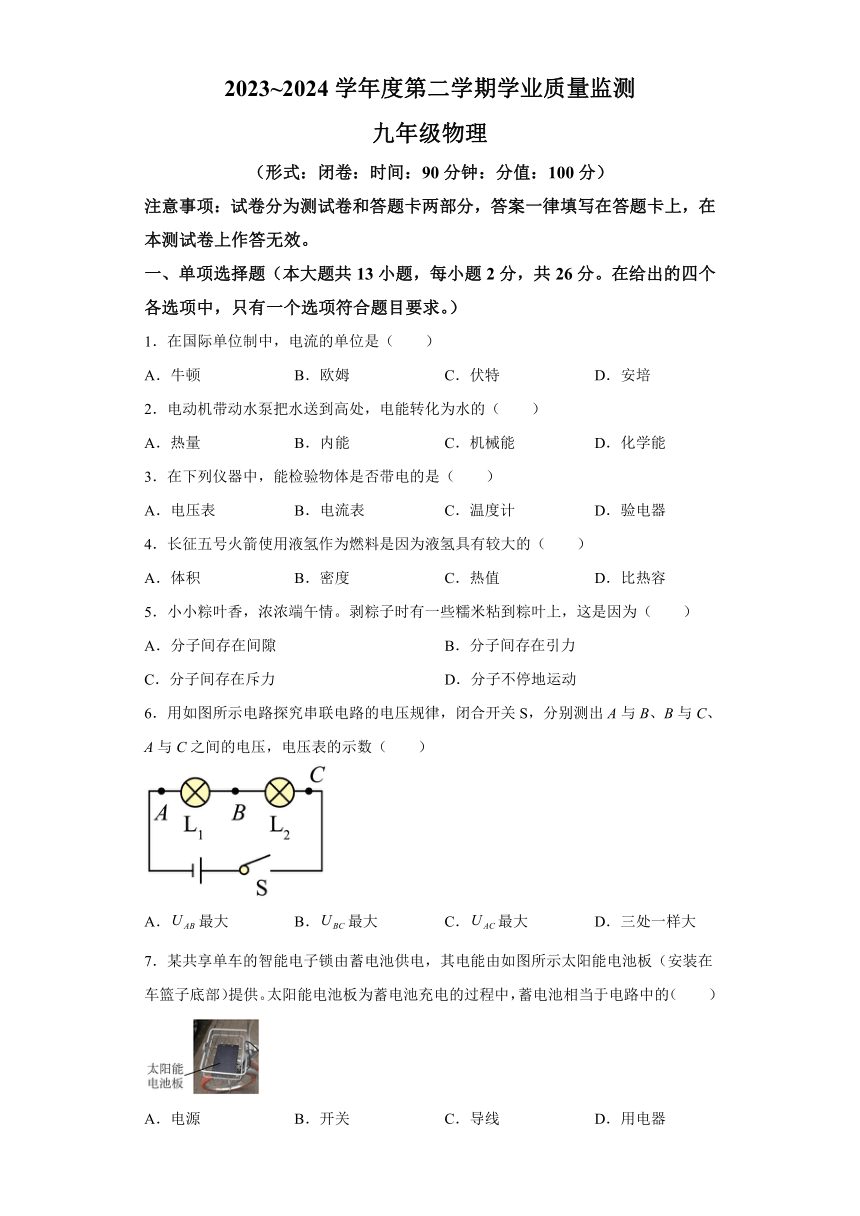

2023~2024学年度第二学期学业质量监测
九年级物理
（形式：闭卷：时间：90分钟：分值：100分）
注意事项：试卷分为测试卷和答题卡两部分，答案一律填写在答题卡上，在本测试卷上作答无效。
一、单项选择题（本大题共13小题，每小题2分，共26分。在给出的四个各选项中，只有一个选项符合题目要求。）
1．在国际单位制中，电流的单位是（　　）
A．牛顿 B．欧姆 C．伏特 D．安培
2．电动机带动水泵把水送到高处，电能转化为水的（　　）
A．热量 B．内能 C．机械能 D．化学能
3．在下列仪器中，能检验物体是否带电的是（　　）
A．电压表 B．电流表 C．温度计 D．验电器
4．长征五号火箭使用液氢作为燃料是因为液氢具有较大的（　　）
A．体积 B．密度 C．热值 D．比热容
5．小小粽叶香，浓浓端午情。剥粽子时有一些糯米粘到粽叶上，这是因为（　　）
A．分子间存在间隙 B．分子间存在引力
C．分子间存在斥力 D．分子不停地运动
6．用如图所示电路探究串联电路的电压规律，闭合开关S，分别测出A与B、B与C、A与C之间的电压，电压表的示数（　　）
A．最大 B．最大 C．最大 D．三处一样大
7．某共享单车的智能电子锁由蓄电池供电，其电能由如图所示太阳能电池板（安装在车篮子底部）提供。太阳能电池板为蓄电池充电的过程中，蓄电池相当于电路中的（　　）
A．电源 B．开关 C．导线 D．用电器

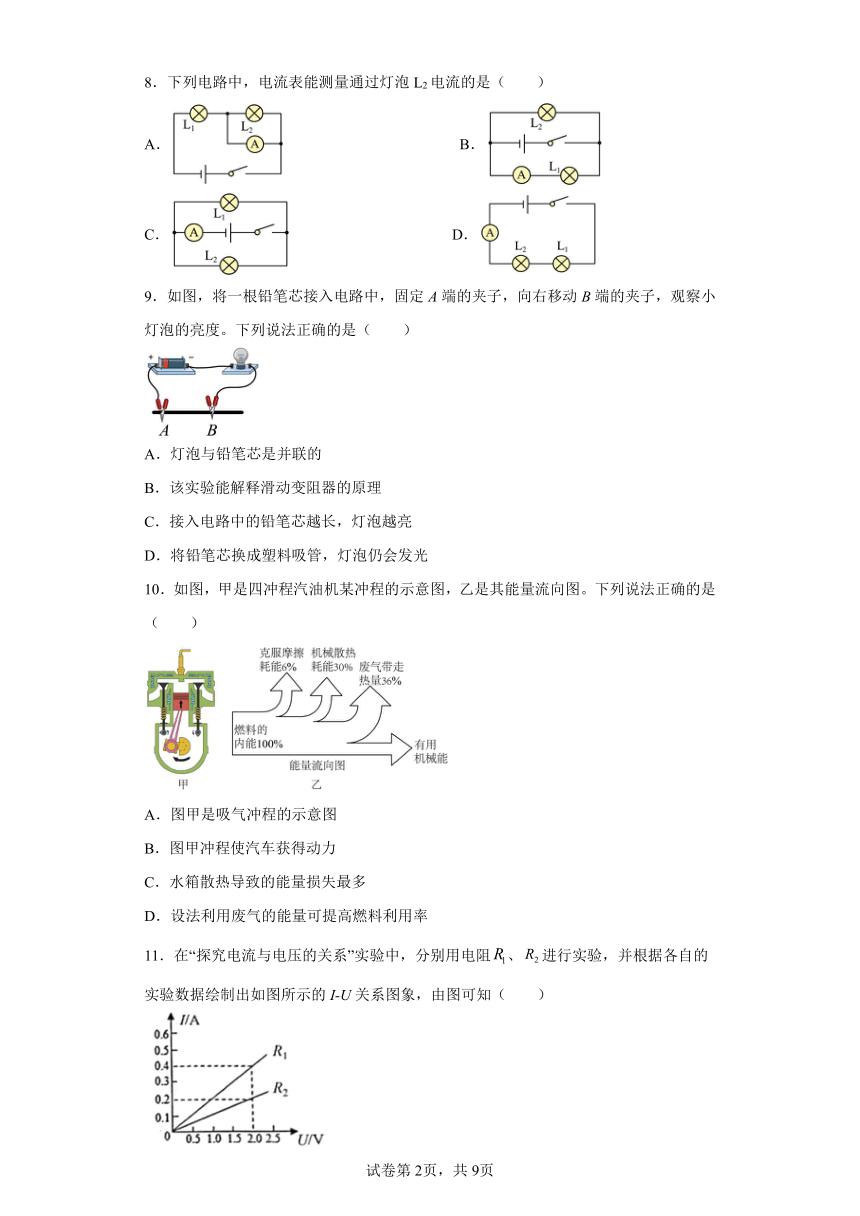

8．下列电路中，电流表能测量通过灯泡L2电流的是（　　）
A． B．
C． D．
9．如图，将一根铅笔芯接入电路中，固定A端的夹子，向右移动B端的夹子，观察小灯泡的亮度。下列说法正确的是（　　）
A．灯泡与铅笔芯是并联的
B．该实验能解释滑动变阻器的原理
C．接入电路中的铅笔芯越长，灯泡越亮
D．将铅笔芯换成塑料吸管，灯泡仍会发光
10．如图，甲是四冲程汽油机某冲程的示意图，乙是其能量流向图。下列说法正确的是（　　）
A．图甲是吸气冲程的示意图
B．图甲冲程使汽车获得动力
C．水箱散热导致的能量损失最多
D．设法利用废气的能量可提高燃料利用率
11．在“探究电流与电压的关系”实验中，分别用电阻、进行实验，并根据各自的实验数据绘制出如图所示的I-U关系图象，由图可知（　　）
A．
B．
C．通过导体的电流与导体两端的电压成反比
D．将它们串联接到同一电路中，通过的电流较大
12．如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光．此电路的故障可能是（ ）
A．灯 L1短路 B．灯 L2短路
C．灯 L1断路 D．开关 S 接触不良
13．如图所示是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片A、B、C和报警电路组成。当物品搬离展示台时，金属片B在弹力作用下与金属片A、C分开。此时（　　）

A．灯不亮电铃不响 B．灯不亮电铃响
C．灯亮电铃不响 D．灯亮电铃响
二、多项选择题（本大题共3小题，每小题3分，共9分。在每小题的四个选项中，有多个选项符合题目要求，全部选对得3分，选对但不全得2分，有选错得0分。）
14．如图，烧瓶内盛有少量的水，给瓶内打气，可看到瓶塞跳起。下列说法正确的是（　　）
A．给瓶内打气时，外界对瓶内气体做功
B．给瓶内打气时，瓶内气体内能减少
C．瓶塞跳出时，瓶内气体温度降低
D．瓶塞跳出后不具有内能

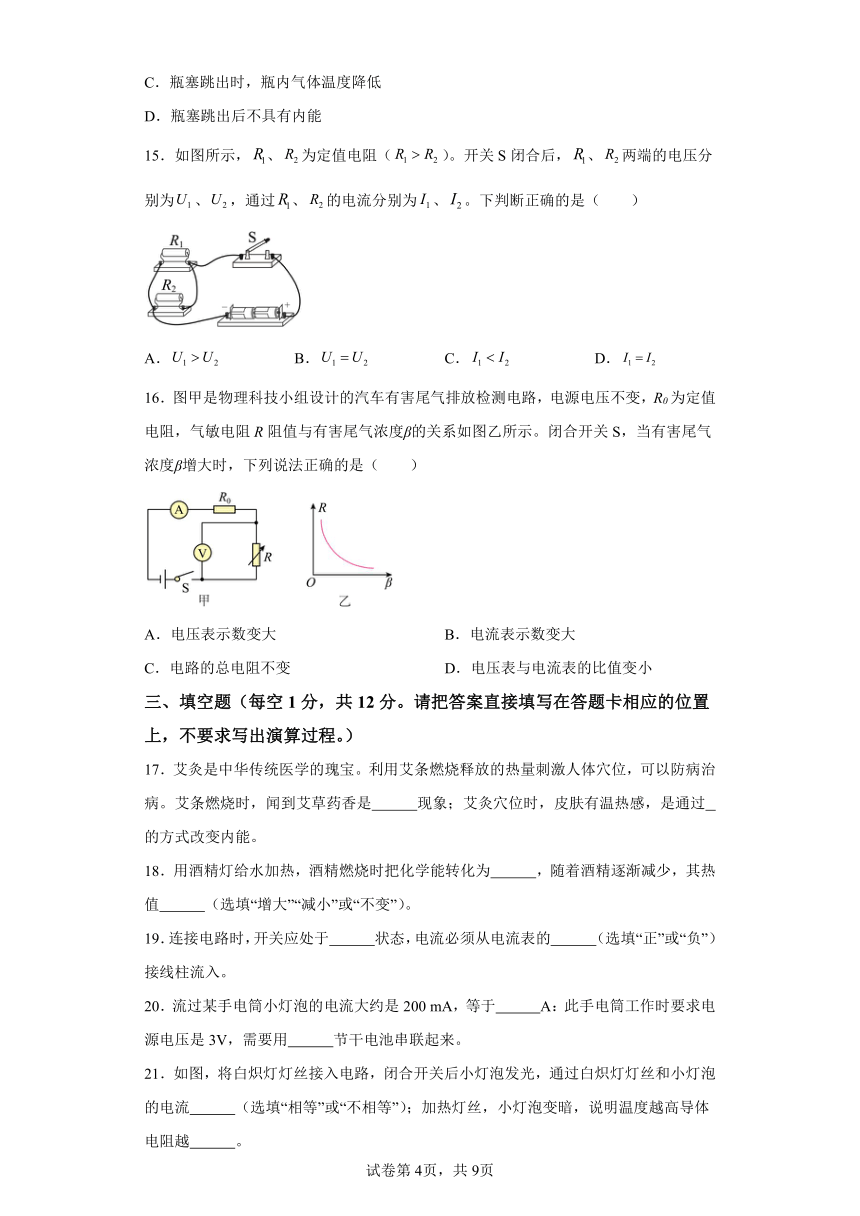

15．如图所示，、为定值电阻（）。开关S闭合后，、两端的电压分别为、，通过、的电流分别为、。下判断正确的是（　　）
A． B． C． D．
16．图甲是物理科技小组设计的汽车有害尾气排放检测电路，电源电压不变，R0为定值电阻，气敏电阻R阻值与有害尾气浓度β的关系如图乙所示。闭合开关S，当有害尾气浓度β增大时，下列说法正确的是（　　）
A．电压表示数变大 B．电流表示数变大
C．电路的总电阻不变 D．电压表与电流表的比值变小
三、填空题（每空1分，共12分。请把答案直接填写在答题卡相应的位置上，不要求写出演算过程。）
17．艾灸是中华传统医学的瑰宝。利用艾条燃烧释放的热量刺激人体穴位，可以防病治病。艾条燃烧时，闻到艾草药香是 现象；艾灸穴位时，皮肤有温热感，是通过 的方式改变内能。
18．用酒精灯给水加热，酒精燃烧时把化学能转化为 ，随着酒精逐渐减少，其热值 （选填“增大”“减小”或“不变”）。
19．连接电路时，开关应处于 状态，电流必须从电流表的 （选填“正”或“负”）接线柱流入。
20．流过某手电筒小灯泡的电流大约是200 mA，等于 A：此手电筒工作时要求电源电压是3V，需要用 节干电池串联起来。

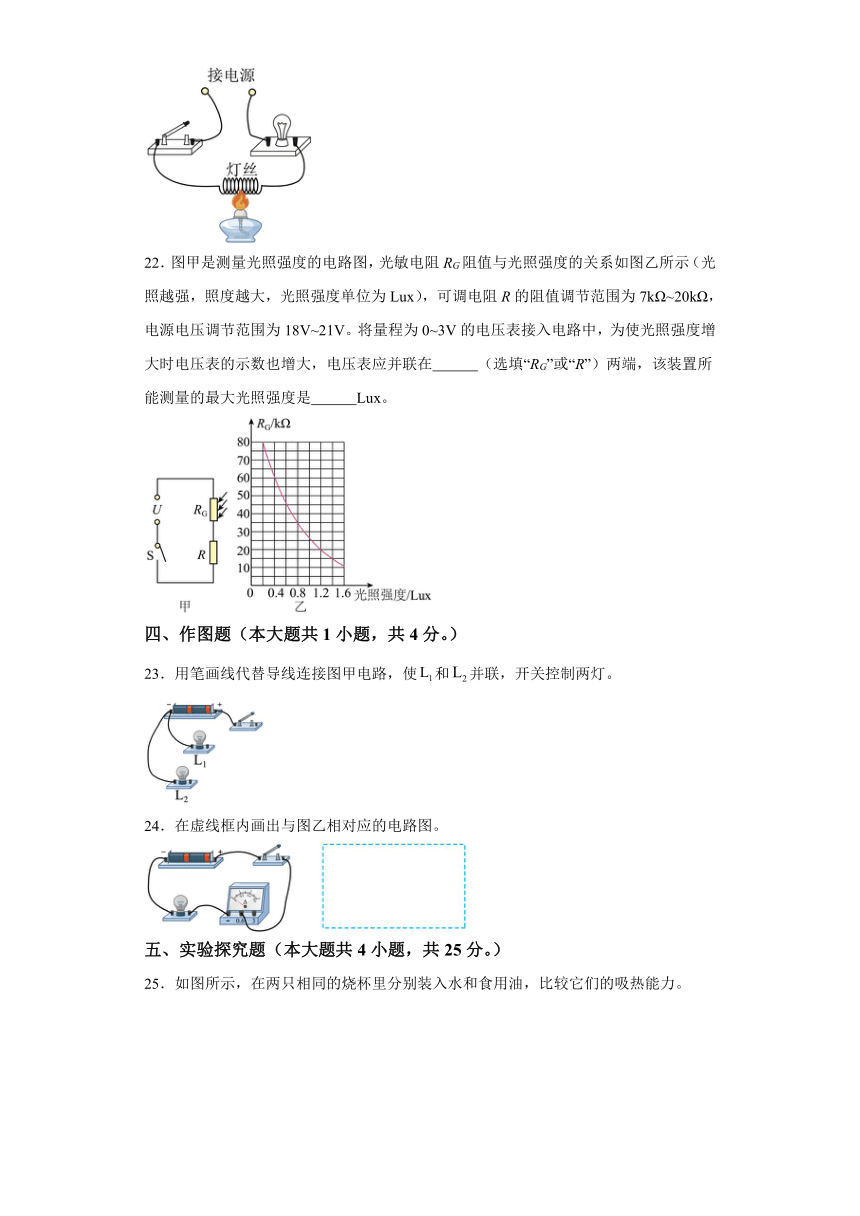

21．如图，将白炽灯灯丝接入电路，闭合开关后小灯泡发光，通过白炽灯灯丝和小灯泡的电流 （选填“相等”或“不相等”）；加热灯丝，小灯泡变暗，说明温度越高导体电阻越 。
22．图甲是测量光照强度的电路图，光敏电阻RG阻值与光照强度的关系如图乙所示（光照越强，照度越大，光照强度单位为Lux），可调电阻R的阻值调节范围为7kΩ~20kΩ，电源电压调节范围为18V~21V。将量程为0~3V的电压表接入电路中，为使光照强度增大时电压表的示数也增大，电压表应并联在 （选填“RG”或“R”）两端，该装置所能测量的最大光照强度是 Lux。
四、作图题（本大题共1小题，共4分。）
23．用笔画线代替导线连接图甲电路，使和并联，开关控制两灯。
24．在虚线框内画出与图乙相对应的电路图。
五、实验探究题（本大题共4小题，共25分。）
25．如图所示，在两只相同的烧杯里分别装入水和食用油，比较它们的吸热能力。
（1）在两只烧杯中分别装入初温和 均相等的水和食用油；
（2）在两烧杯中放入规格相同的电加热器，目的是使水和食用油在相同时间内吸收的热量 ；
（3）根据实验数据绘制出的温度与时间关系图象如图所示。分析图象可知，若要使水和食用油升高到相同的温度，则给水加热的时间 （选填“更长”或“更短”），水吸收的热量 食用油吸收的热量；
（4）由此可以判断出 的吸热能力更强。
26．（1）图甲为研究气体扩散的实验装置，二氧化氮气体的密度比空气大，在A、B两种放置玻璃瓶方式中， 方式更合理。抽掉两瓶子之间的玻璃板后，两瓶中气体颜色逐渐变得均匀。此现象 （选填“能”或“不能”）说明分子间存在间隙；
（2）如图乙，将一段塑料绳一端扎紧，从另一端把绳撕成很多的细丝，用手向下捋几下后，观察到的现象是：塑料细丝越来越 （选填“蓬松”或“紧密”），这是因为塑料细丝带上了 （选填“同种”或“异种”）电荷；
（3）如图丙，闭合开关S后，发光二极管（LED）发光，电流表有示数，可知“土豆电池”的C金属片一端是电池 极。将接在“土豆电池”C、D两端的导线对调连接，闭合开关后，发光二极管 发光。
27．物理兴趣小组的同学开展“探究盐水电阻大小与哪些因素有关”的实验，他们提出了以下猜想：
A．可能与盐水的浓度有关；
B．可能与盐水的液柱长度有关；
他们利用玻璃管（管中带有接线柱的金属活塞可以左右移动）、电源、开关、小灯泡、导线等器材，组装成如图所示的电路进行实验；
（1）向玻璃管内注满盐水，闭合开关后灯泡发光，说明盐水是 （选填“导体”或“绝缘体”）；根据小灯泡的亮度可以判断盐水的电阻大小，这种研究方法是 ；
（2）探究猜想A时，为了增加盐水的浓度，可向玻璃管中添加 （选填“盐”或“清水”）并搅拌均匀。探究猜想B时，用注射器缓慢地从玻璃管中抽取部分盐水，同时调节活塞使玻璃管中仍充满盐水，灯泡的亮度逐渐变亮；这一实验过程 （选填“能”或“不能”）验证猜想B；
（3）实验中发现，盐水的电阻改变较小时，灯泡的亮度无明显变化。甲乙同学分别对实验装置做以下改进：甲同学把灯泡更换为电流表，乙同学在原电路中串联接入电流表，改进方法更好的是 同学，理由是 ；
（4）利用此装置可以继续探究盐水电阻大小与盐水的 是否有关。
28．小明用图甲所示电路测量小灯泡的电阻，小灯泡正常发光时的电压。
（1）闭合开关前，甲图变阻器的滑片P应处于最 （选填“左”或“右”）端；
（2）闭合开关后，电压表指针偏转情况如图乙所示，原因是 ；
（3）正确连接电路后，闭合开关小灯泡发光，电压表的示数为2V，应向 （选填“左”或“右”）端移动滑片，直至小灯泡正常发光，此时电流表示数如图丙所示，则通过小灯泡的电流为 A；
（4）调节变阻器得到3组测量数据，根据实验数据分别算出电阻并求平均值，这样做是 （选填“合理”或“不合理”）的；
（5）实验过程中发现电流表坏了，小明向老师要了一个已知阻值为的定值电阻和一些开关，设计了如图丁所示的实验电路，测出了小灯泡正常发光时的电阻，请你帮他完成下列实验步骤：
①连接好电路，只闭合开关S、，移动滑片使电压表的示数为 V；
②保持滑片位置不动，只闭合开关S、，读出电压表的示数为U；
③小灯泡正常发光时电阻的表达式为： （用、U、表示）。
六、综合应用题（本大题共3小题，共24分。解答时要求在答题卡相应的答题区域内写出必要的文字说明、计算公式和重要的演算步骤，只写出最后答案，未写出主要演算过程的，不得分。）
29．如图所示电路，电源电压恒定，定值电阻。闭合开关S，电流表的示数为0.3A，电流表A的示数为0.45A。求：
（1）电源电压；
（2）通过电阻的电流；
（3）电阻的阻值。
30．初冬时节，小明与家人在邕江边围炉煮茶。如图是烧水用的卡式炉，卡式炉的气罐内装有可燃性气体丁烷，在1个标准大气压下，将质量为0.5kg、温度为20℃的水烧开，共消耗了质量为7g的丁烷。已知水的比热容，丁烷热值。求：
（1）水吸收的热量；
（2）丁烷完全燃烧放出的热量；
（3）卡式炉的热效率。
31．图甲是小明设计的电子量角器，能测量滑片旋转角度θ的大小。把粗细均匀的电阻丝弯成半圆形，阻值不计的金属滑片OP能绕电阻丝圆心O点转动，滑片与电阻丝接触良好。用图乙电路测量的阻值，将的A、B两端分别与E、F接线柱连接，电源电压恒为4.5V，定值电阻的阻值为20Ω，闭合开关S后，电压表示数为1.8V。图丙为电子量角器原理图，将量角器的A、B、O接线柱分别与M、N、C接线柱连接，电源与图乙相同，电压表量程为0~3V，将电压表的表盘重新标上数据后，可以从电压表上直接读出OP的旋转角度θ，即∠AOP。
（1）用图乙电路测量的阻值，求开关S闭合后通过的电流；
（2）求电阻丝的阻值；
（3）要将∠AOP＝180°的刻度线标在电压表“3V”刻度线处，通过计算求出滑动变阻器接入电路的阻值。
试卷第2页，共9页
1．D
【详解】在国际单位制中，牛顿是力的单位，欧姆是电阻的单位，伏特是电压的单位，安培是电流的单位，故D符合题意，ABC不符合题意。
故选D。
2．C
【详解】电动机带动水泵把水送到高处，消耗了电能，使水的机械能增大，因此水泵是把电能转化为机械能，故C符合题意，ABD不符合题意。
故选C。
3．D
【详解】A．电压表是测量电压的仪表，故A不符合题意；
B．电流表是测量电流大小的仪表，故B不符合题意；
C．温度计是测量温度的工具，故C不符合题意；
D．验电器是检验物体是否带电的仪表，故D符合题意。
故选D。
4．C
【详解】火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以放出更多的热量。故C符合题意，ABD不符合题意。
故选C。
5．B
【详解】分子之间既有引力又有斥力，剥粽子时有一些糯米粘到粽叶上，说明分子间存在引力，故ACD不符合题意，B符合题意。
故选B。
6．C
【详解】由电路图可知，两灯泡串联。UAB为L1两端电压，UBC为L2两端电压，UAC为电源电压，串联电路中电源电压等于个用电器两端电压之和，因此UAC最大。
故选C。
7．D
【详解】太阳能电池板为蓄电池充电的过程中，太阳能电池板提供电能，相当于电路中的电源，蓄电池消耗电能，相当于电路中的用电器，故ABC，不符合题意，D符合题意。
故选D。
8．D
【详解】A．此图中灯泡L2被电流表短路，电流表和L1串联，测的是L1的电流，故A不符合题意；
B．此图中两灯泡并联，电流表与L1串联，测的是L1的电流，故B不符合题意；
C．此图中的电流表串联在干路上，测的是总电流，故C不符合题意；
D．此图中两灯泡串联，由串联电路的规律可知，电流表能测量通过L2的电流，故D符合题意。
故选D。
9．B
【详解】A．由图可知，电路中只有一条路径，所以铅笔芯与灯泡串联，故A错误；
B．移动铅笔芯上的夹子，可以改变铅笔芯接入电路中的长度，从而改变接入电路中的电阻，滑动变阻器就是根据此原理制成的，故B正确；
C．接入电路的铅笔芯长度越长，铅笔芯的电阻越大，总电阻越大，根据欧姆定律可知，通过小灯泡的电流越小，小灯泡越暗，故C错误；
D．铅笔芯是导体，塑料吸管是绝缘体，所以将铅笔芯换成塑料吸管，灯泡不会发光，故D错误。
故选B。
10．D
【详解】A．由图可知，进气门关闭，排气门关闭，活塞向上运动，为压缩冲程，故A错误；
B．使汽车获得动力的冲程是做功冲程，图甲是压缩冲程，机械能转化为内能，故B错误；
C．由图乙可知，水箱散热耗能30%，废弃带走热量36%，所以废气带走的能量损失最多，故C错误；
D．因为废气带走的能量最多，所以设法利用废气的能量，是提高燃料利用率的重要措施，故D正确。
故选D。
11．B
【详解】A B．由图可知，的阻值为
的阻值为
所以，故B符合题意，A不符合题意；
C．在电阻一定时，通过导体的电流与导体两端的电压成正比，故C不符合题意；
D．串联电路电流处处相等，将它们串联接到同一电路中，通过两电阻的电流大小一样，故D不符合题意。
故选B。
12．C
【详解】A. 如果灯 L1短路，则电源被短路，L2灯也不会亮，故A错误；
B. 灯 L2短路，则L2灯不会发光，故B错误；
C. 灯 L1断路，则L1不会通过电流，当然不会亮，而并联时支路间互不影响，所以L2发光，故C正确；
D. 开关 S 在干路，接触不良时，两个灯都不会发光，故D错误；
故选C．
点睛：注意理解短路的含义，在并联时，一个支路短路，则另一支路同时也被短路，所以灯都不会工作；串联时，如果一个灯短路，另一个完好的灯会工作．
13．D
【详解】物品在展示台上时，ABC接通，把电铃短路，铃不响，灯泡亮；当小偷把物品搬离展示台时，金属片B在弹力作用下与金属片AC分开时，灯泡和电铃串联，此时灯亮铃响。
故选D。
14．AC
【详解】AB．瓶塞跳起前，用力打气，对瓶内气体做功，瓶内气体内能增加、温度升高。故A正确，B错误；
C．瓶塞跳起时，瓶内气体一部分内能转化为瓶塞的机械能，瓶内气体内能减少，温度降低，故C正确；
D．一切物体都具有内能，因此瓶塞跳出后仍具有内能，故D错误。
故选AC。
15．BC
【详解】AB．由图可知，两个电阻并联，由并联电路电压的规律可知两个电阻两端的电压
故A错误，B正确；
CD．由于
由可知通过、的电流分别为
故C正确，D错误。
故选BC。
16．BD
【详解】ABC．由图甲可知，定值电阻与气敏电阻串联，电压表测气敏电阻两端电压，电流表测电路电流；由图乙可知，气敏电阻的阻值与有害尾气浓度成反比，当有害尾气浓度增大时，气敏电阻阻值变小，电路中总电阻变小，电源电压恒定不变，电流变大，因此电流表示数变大；定值电阻两端电压增大，根据串联电路电压的特点可知，气敏电阻两端电压减小，所以电压表示数变小，故AC错误，B正确；
D．电压表测量的是气敏电阻两端的电压，电流表测量的是气敏电阻的电流，因此电压表与电流表的比值等于气敏电阻的阻值，当有害尾气浓度增大时，气敏电阻阻值变小，因此电压表与电流表的比值变小，故D正确。
故选BD。
17． 扩散 热传递
【详解】[1]艾条燃烧时，闻到艾草药香，是艾草的香味分子扩散到了人的鼻子里，是扩散现象，说明分子在不停得做无规则运动。
[2]艾灸过程中，艾条燃烧产生的热量传给人体，是通过热传递的方式改变了人体的内能。
18． 内能 不变
【详解】[1]用酒精灯给水加热，酒精减少，水吸热温度升高，水的内能增加，酒精燃烧时把化学能转化为内能。
[2]热值是燃料的一种特性，和燃料的种类有关，和质量没有关系，随着酒精逐渐减少，其热值不变。
19． 断开 正
【详解】[1]在电学实验中，在连接电路时，为了电路元件安全，应使开关处于断开状态。
[2]在连接电流表时，应使电流从电流表的正接线柱流入，再从负接线柱流出，否则指针会发生反偏。
20． 0.2 2
【详解】[1]因为
所以
[2]一节干电池电压为1.5V，所以手电筒工作时要求电源电压是3V，需要用2节干电池串联起来。
21． 相等 大
【详解】[1]根据图可知，白炽灯灯丝和小灯泡串联，根据串联电路电流特点可知，通过白炽灯灯丝和小灯泡的电流相等。
[2]根据题意可知，加热灯丝，温度升高，小灯泡变暗，说明电流变小、电阻变大，进而说明温度越高，导体电阻越大。
22． R 0.8
【详解】[1]如图乙所示光照越强，照度越大，RG阻值越小。由图甲知当开关S闭合后，RG与R串联，根据串联电路电阻特点知，照度越大，RG阻值越小，电路电阻越小。电源电压不变，根据欧姆定律知，电路中电流越大，R两端电压越大，RG两端电压越小，为使光照强度增大时电压表的示数也增大，电压表应并联在R两端。
[2]根据题意，电源电压和R电阻可调，要使能测量的光照强度增大，RG的对应阻值应变小。电压表的量程为0~3V且并联在可调电阻R的两端，由串联分压的规律可知，应选择最小的电源电压和最小的定值电阻，才能让RG达到最小。则电路中电源电压取18V，电阻调至7kΩ。当电压表示数达到3V时，电路中的电流
RG两端的电压为
RG的阻值
对照图乙可得，此时能测量的最大照度为0.8Lux。
23．
【详解】根据电流流向，电流从电源正极经开关后开始分支，分别经过两个灯泡回到电源负极，开关控制两灯，所以开关在干路上，如图：
24．
【详解】由图可知，电流从电源正极流出，经过开关、电流表、灯泡回到电源负极，如图所示：
25． 质量 相等 更长 大于 水
【详解】（1）[1]根据比较吸热能力的方法，要控制不同物质的质量相同，所以在两只烧杯中应分别装入质量相等的水和食用油。
（2）[2]为了便于比较，实验中要求两烧杯中放入规格相同的电加热器，由转换法，目的是使水和食用油在相同时间内吸收的热量相等，从而通过加热时间来反映吸收热量的多少。
（3）[3][4]分析表中数据可知，加热相同时间，水升温慢，若要使水和食用油升高到相同的温度，则需要给水加热更长的时间，由转换法，此时水吸收的热量大于食用油吸收的热量。
（4）[5]根据（3）[3][4]可知，水的比热容较大，吸热能力更强。
26． A 能 蓬松 同种 正 不能
【详解】（1）[1]因为二氧化氮气体的密度比空气大，为了排除重力对实验结果的影响，所以在A、B两种放置玻璃瓶方式中，A方式更合理。
[2]根据实验现象可知，抽掉两瓶子之间的玻璃板后，因为分子间存在间隙，所以两瓶中气体颜色逐渐变得均匀。
（2）[3][4]根据题意可知，这是摩擦起电现象，使塑料细丝带同种电荷，同种电荷相互排斥，所以塑料绳会向四周散开，观察到的现象是塑料细丝越来越蓬松。
（3）[5]根据电流表让电流从正接线柱流进电流表，从负接线柱流出来以及二极管的单向导电性，闭合开关S后，发光二极管发光，可知“土豆电池”的C端是正极。
[6]将接在“土豆电池”C、D两端的导线对调连接，闭合开关后，发光二极管不发光，电流表指针不偏转，这是因为发光二极管具有单向导电性。
27． 导体 转换法 盐 能 乙 见解析 密度
【详解】（1）[1]根据题意可知，观察到小灯泡发光，说明盐水容易导电，所以盐水是导体。
[2]根据转换法可知，盐水浓度不同，灯泡的亮度不同，可以根据灯泡的亮度判断盐水电阻的大小。
（2）[3]探究猜想A时，为了改变盐水的浓度，将会向塑料管中添加盐，并搅拌均匀，观察灯泡的亮度变化。
[4]为了验证猜想B，要控制盐水的浓度，改变盐水的液柱长度，根据实验操作可知，这一实验过程控制了变量，能验证猜想B。
（3）[5][6]根据题意可知，因为灯泡能保护电路同时电流表能准确反映电阻的变化（接入灯泡可以防止电路短路或防止电流过大等），所以改进方法更好的是乙同学。
（4）[7]根据实验提供的器材，能够实现盐水的密度、温度、横截面积、深度、体积等变化，所以探究盐水电阻大小与盐水的密度（温度、横截面积、深度、体积等）是否有关。
28． 右 电压表正负接线柱接反 左 0.28 不合理 2.5
【详解】（1）[1]为了保护电路，闭合开关前，滑动变阻器应处于阻值最大处，即最右端。
（2）[2]由图可知，闭合开关后，电压表反偏，说明电压表的正负接线柱接反了，若闭合开关前，电压表反偏，说明电压表没有调零。
（3）[3]由题意可知，小灯泡正常发光时，小灯泡两端电压是2.5V，此时小灯泡两端电压小于额定电压，所以应该增大小灯泡两端电压，即减小滑动变阻器两端电压，根据欧姆定律可知，应该减小滑动变阻器接入电路中的阻值，即将滑片向左移动。
[4]由图可知，电流表选择小量程，电流表的分度值是0.02A，此时电流表的示数是0.28A。
（4）[5]小灯泡的电阻与温度有关，不是一个定值，求平均值没有意义，所以这样做不合理。
（5）[6][7]连接好电路，只闭合开关S、S1，电压表测量灯泡两端的电压，所以调节滑动变阻器接入电路中的阻值，使电压表示数等于灯泡的额定电压，即2.5V，保持滑片位置不动，只闭合开关S、S2，电压表测量灯泡和电阻R0两端的电压，读出电压表的示数为U，则电阻R0两端的电压
U'=U-UL
电路中的电流
小灯泡正常发光时的电阻
29．（1）6V；（2）0.15A；（3）40Ω
【详解】解：（1）由图可知与并联，电流表测量通过的电流，，得，电源电压
（2）通过的电流
（3）电阻两端的电压
电阻的阻值
答：（1）电源电压为6V；
（2）通过的电流为0.15A；
（3）的阻值为40Ω。
30．（1）；（2）；（3）40%
【详解】解：（1）此过程中水吸收的热量
（2）丁烷完全燃烧放出的热量
（3）卡式炉的热效率
答：（1）水吸收的热量为；
（2）丁烷完全燃烧放出的热量为；
（3）卡式炉的热效率为40%。
31．（1）0.09A；（2）30Ω；（3）15Ω
【详解】解：（1）乙图中，通过的电流
（2）的A、B两端分别与乙图中的E、F接线柱连接，闭合开关S后，与串联，电路中的电流
电阻丝两端的电压
整根电阻丝的阻值大小
（3）将量角器的A、B、O接线柱分别与M、N、C接线柱连接，电阻与串联，将“180°”刻度线标在电压表“3V”刻度线处。由图丙可知接入电路电阻为30Ω，电路中的电流
滑动变阻器两端的电压为
滑动变阻器接入电路的电阻
答：（1）乙图电路通过的电流大小为0.09A；
（2）整根电阻丝的阻值大小为30Ω；
（3）要将“180°”刻度线标在电压表“3V”刻度线处，滑动变阻器接入电路的电阻为15Ω。
