粤沪版物理九年级下册专题复习：第十七章 电动机与发电机 发电机和电动机的区别 (含解析）

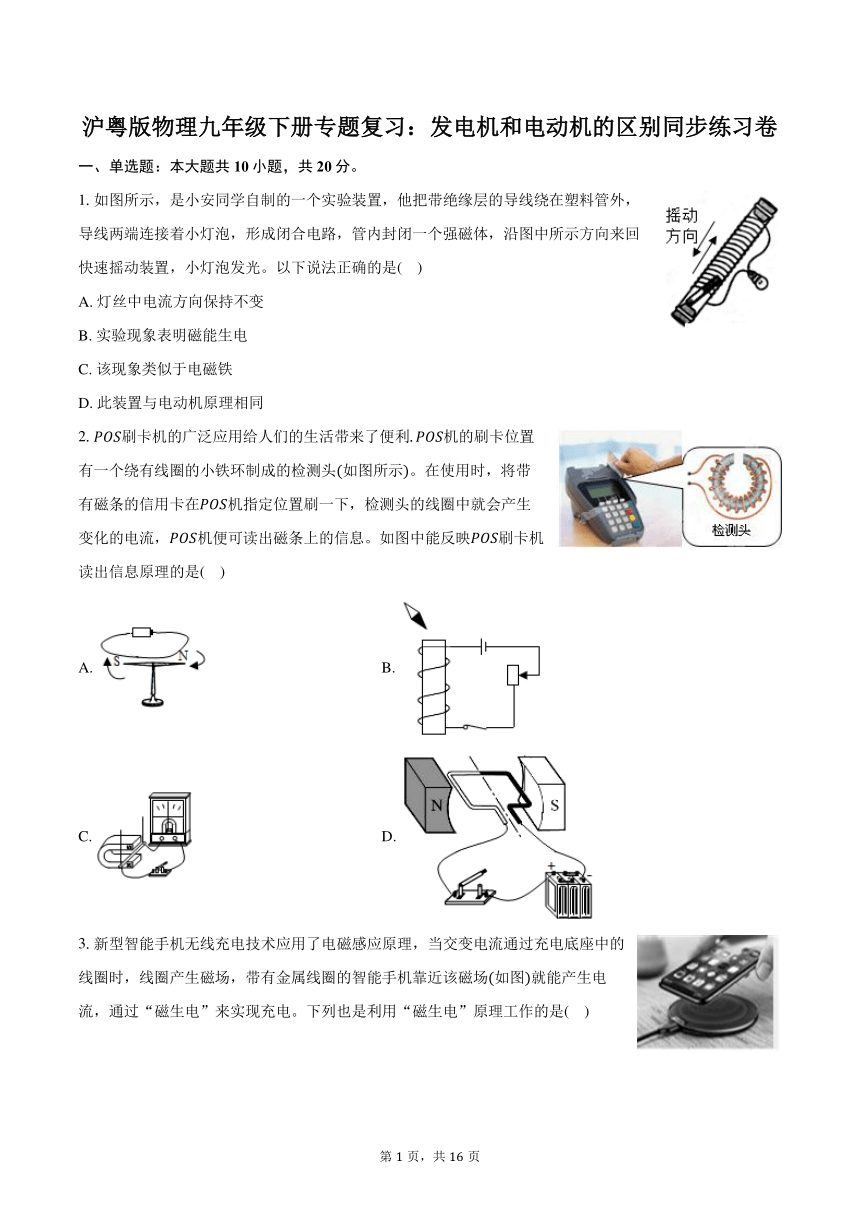

沪粤版物理九年级下册专题复习：发电机和电动机的区别同步练习卷
一、单选题：本大题共10小题，共20分。
1.如图所示，是小安同学自制的一个实验装置，他把带绝缘层的导线绕在塑料管外，导线两端连接着小灯泡，形成闭合电路，管内封闭一个强磁体，沿图中所示方向来回快速摇动装置，小灯泡发光。以下说法正确的是( )
A. 灯丝中电流方向保持不变
B. 实验现象表明磁能生电
C. 该现象类似于电磁铁
D. 此装置与电动机原理相同
2.刷卡机的广泛应用给人们的生活带来了便利机的刷卡位置有一个绕有线圈的小铁环制成的检测头如图所示。在使用时，将带有磁条的信用卡在机指定位置刷一下，检测头的线圈中就会产生变化的电流，机便可读出磁条上的信息。如图中能反映刷卡机读出信息原理的是( )
A. B.
C. D.
3.新型智能手机无线充电技术应用了电磁感应原理，当交变电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场如图就能产生电流，通过“磁生电”来实现充电。下列也是利用“磁生电”原理工作的是( )
A. B.
C. D.

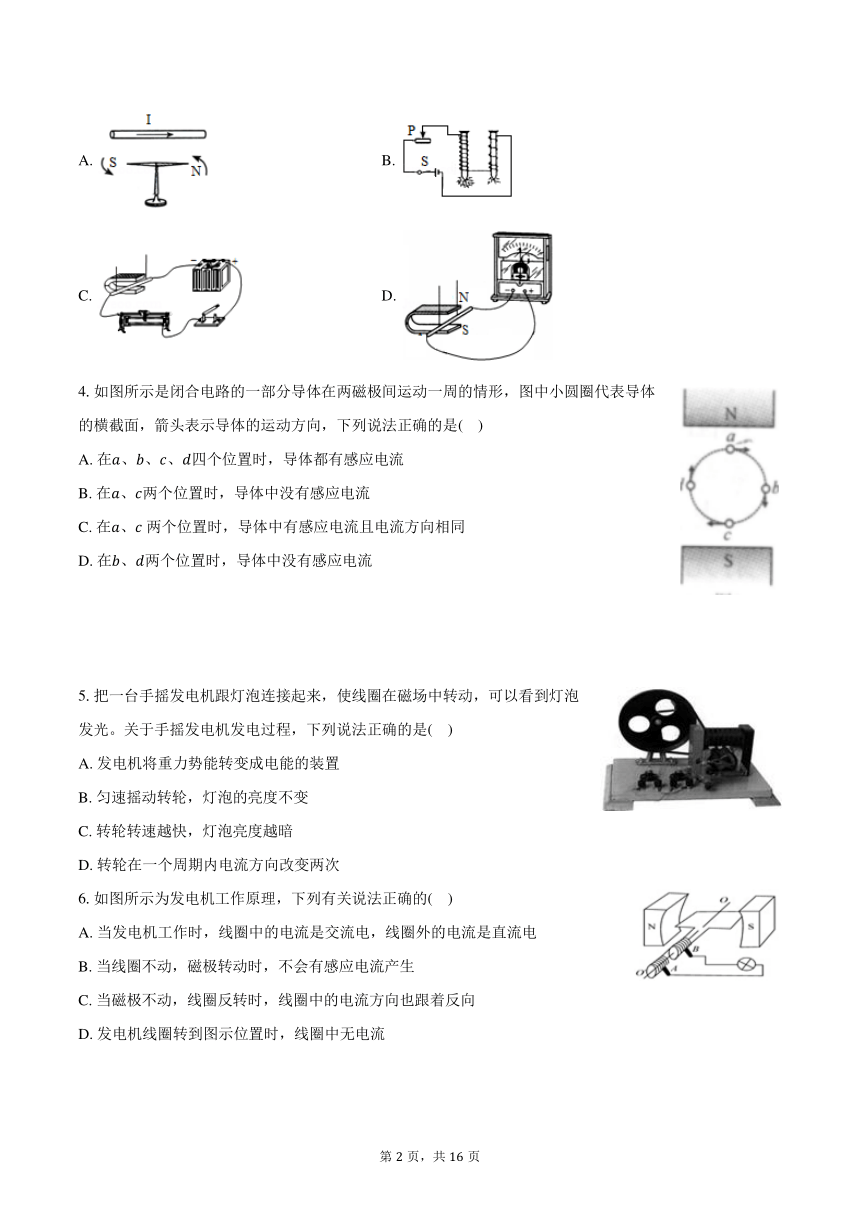

4.如图所示是闭合电路的一部分导体在两磁极间运动一周的情形，图中小圆圈代表导体的横截面，箭头表示导体的运动方向，下列说法正确的是( )
A. 在、、、四个位置时，导体都有感应电流
B. 在、两个位置时，导体中没有感应电流
C. 在、 两个位置时，导体中有感应电流且电流方向相同
D. 在、两个位置时，导体中没有感应电流
5.把一台手摇发电机跟灯泡连接起来，使线圈在磁场中转动，可以看到灯泡发光。关于手摇发电机发电过程，下列说法正确的是( )
A. 发电机将重力势能转变成电能的装置
B. 匀速摇动转轮，灯泡的亮度不变
C. 转轮转速越快，灯泡亮度越暗
D. 转轮在一个周期内电流方向改变两次
6.如图所示为发电机工作原理，下列有关说法正确的( )
A. 当发电机工作时，线圈中的电流是交流电，线圈外的电流是直流电
B. 当线圈不动，磁极转动时，不会有感应电流产生
C. 当磁极不动，线圈反转时，线圈中的电流方向也跟着反向
D. 发电机线圈转到图示位置时，线圈中无电流

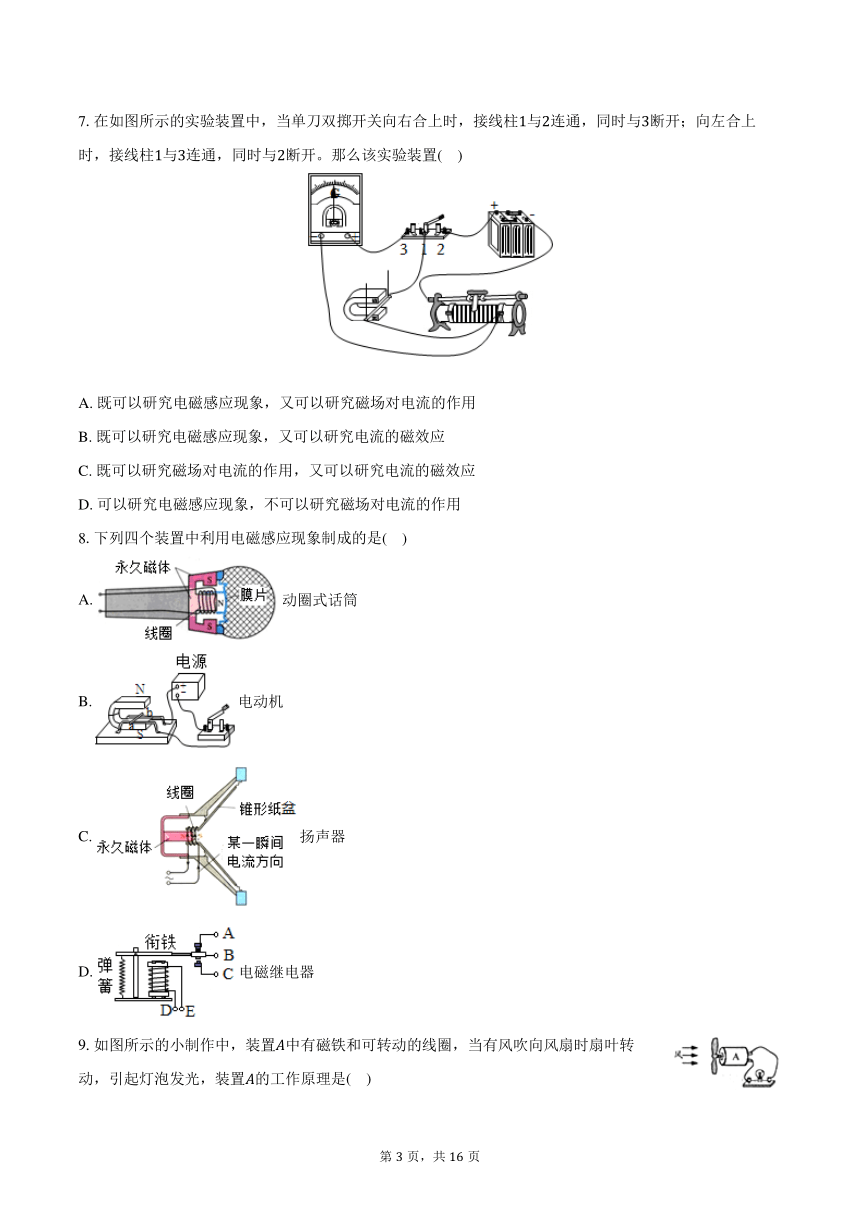

7.在如图所示的实验装置中，当单刀双掷开关向右合上时，接线柱与连通，同时与断开；向左合上时，接线柱与连通，同时与断开。那么该实验装置( )
A. 既可以研究电磁感应现象，又可以研究磁场对电流的作用
B. 既可以研究电磁感应现象，又可以研究电流的磁效应
C. 既可以研究磁场对电流的作用，又可以研究电流的磁效应
D. 可以研究电磁感应现象，不可以研究磁场对电流的作用
8.下列四个装置中利用电磁感应现象制成的是( )
A. 动圈式话筒
B. 电动机
C. 扬声器
D. 电磁继电器
9.如图所示的小制作中，装置中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，引起灯泡发光，装置的工作原理是( )
A. 通电线圈周围存在磁场 B. 电磁感应
C. 通电线圈能在磁场中转动 D. 磁极间相互作用

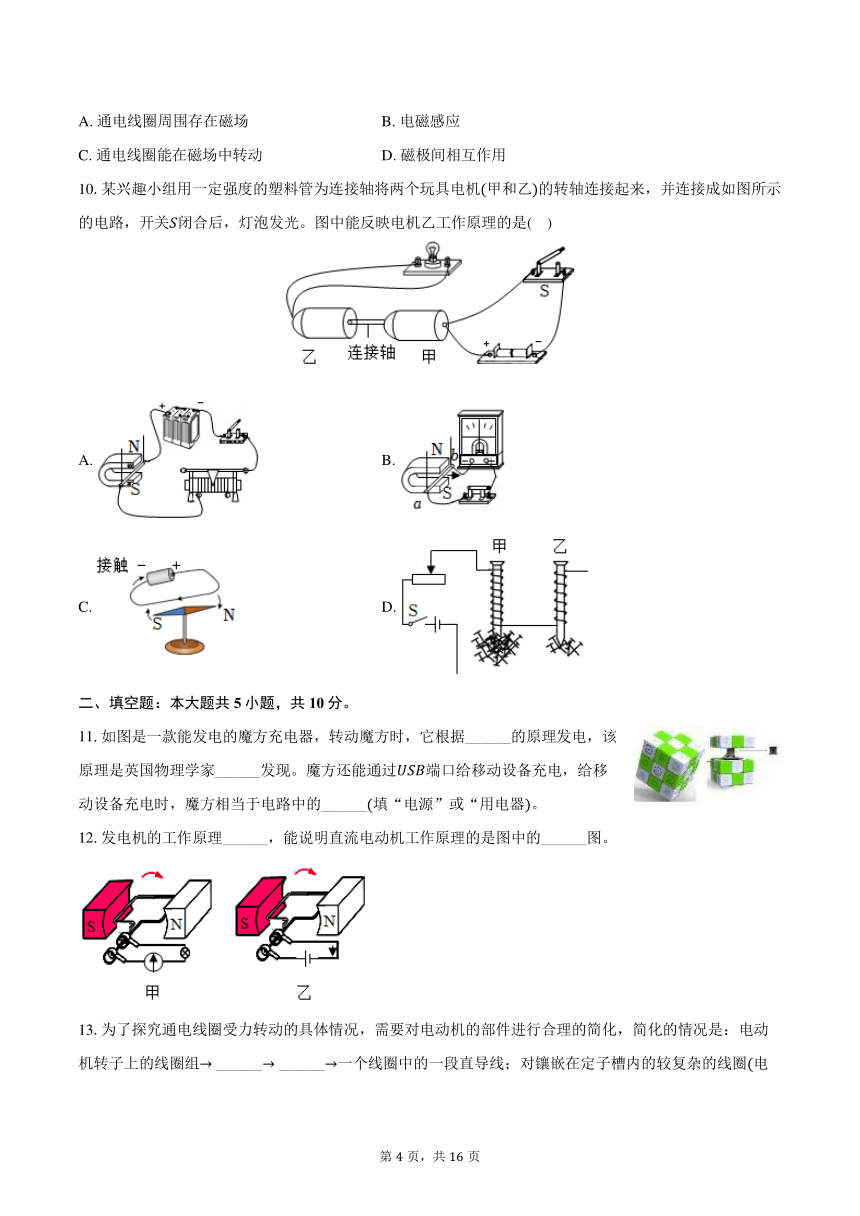

10.某兴趣小组用一定强度的塑料管为连接轴将两个玩具电机甲和乙的转轴连接起来，并连接成如图所示的电路，开关闭合后，灯泡发光。图中能反映电机乙工作原理的是( )
A. B.
C. D.
二、填空题：本大题共5小题，共10分。
11.如图是一款能发电的魔方充电器，转动魔方时，它根据______的原理发电，该原理是英国物理学家______发现。魔方还能通过端口给移动设备充电，给移动设备充电时，魔方相当于电路中的______填“电源”或“用电器。
12.发电机的工作原理______，能说明直流电动机工作原理的是图中的______图。

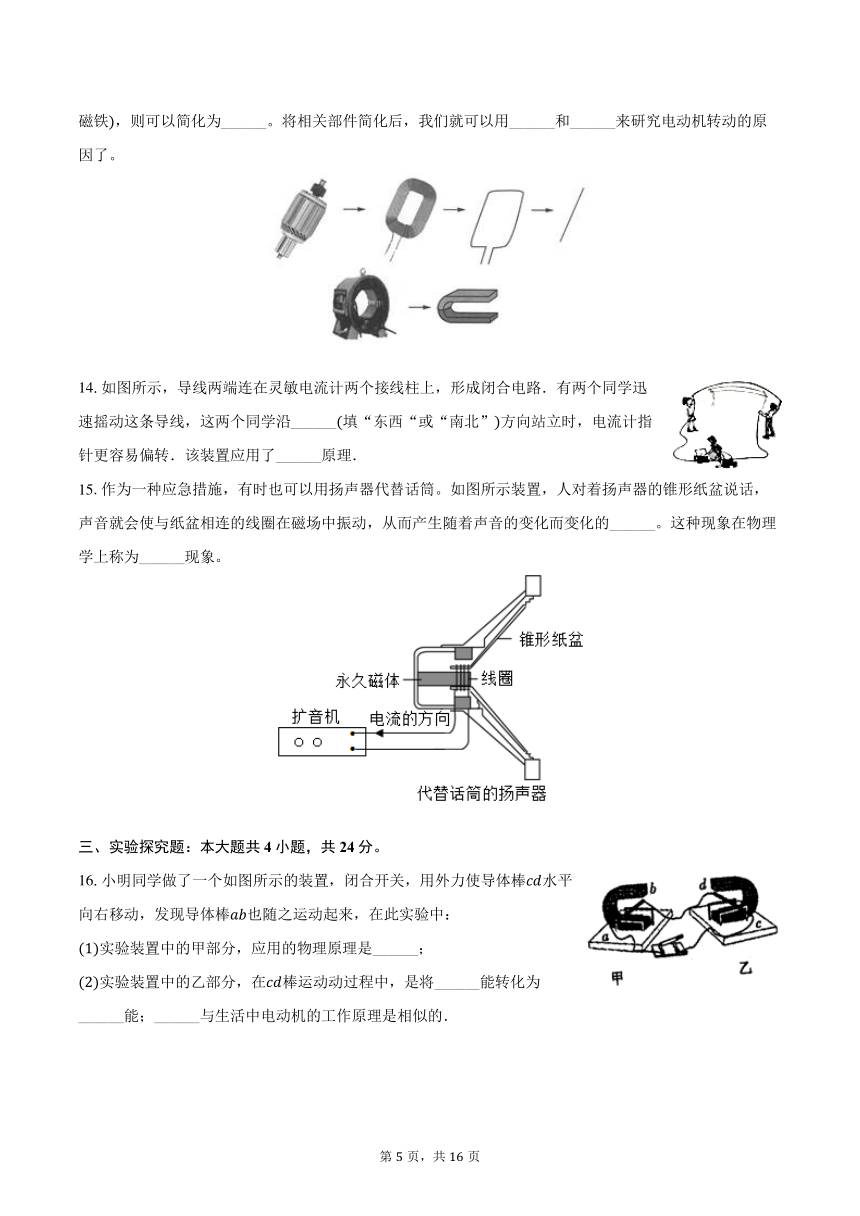

13.为了探究通电线圈受力转动的具体情况，需要对电动机的部件进行合理的简化，简化的情况是：电动机转子上的线圈组 ______ ______一个线圈中的一段直导线；对镶嵌在定子槽内的较复杂的线圈电磁铁，则可以简化为______。将相关部件简化后，我们就可以用______和______来研究电动机转动的原因了。
14.如图所示，导线两端连在灵敏电流计两个接线柱上，形成闭合电路．有两个同学迅速摇动这条导线，这两个同学沿______填“东西“或“南北”方向站立时，电流计指针更容易偏转．该装置应用了______原理．
15.作为一种应急措施，有时也可以用扬声器代替话筒。如图所示装置，人对着扬声器的锥形纸盆说话，声音就会使与纸盆相连的线圈在磁场中振动，从而产生随着声音的变化而变化的______。这种现象在物理学上称为______现象。
三、实验探究题：本大题共4小题，共24分。
16.小明同学做了一个如图所示的装置，闭合开关，用外力使导体棒水平向右移动，发现导体棒也随之运动起来，在此实验中：
实验装置中的甲部分，应用的物理原理是______；
实验装置中的乙部分，在棒运动动过程中，是将______能转化为______能；______与生活中电动机的工作原理是相似的．
17.如图甲所示，是“探究感应电流产生条件”的实验装置示意图。
磁体和导体棒相对静止，闭合开关，能否观察到灵敏电流计指针偏转的现象？
答：______。
探究感应电流方向与导体切割磁感线方向的关系时，应该保持______的方向不变。
小明猜想磁场强弱会影响感应电流大小，于是他设计了图乙所示的电磁铁代替原有磁体再次实验，此时需要在图乙的电路中再接入的元件是______。
18.如图所示，是一轻质金属棒，用两根细导线吊着悬在蹄形磁铁中间，当开关置于不同的位置时，可研究不同的电磁现象：当开关接到位置______选填“”或“”时，可以观察磁场对通电导体的作用；当开关接到另一位置时，可探究______现象，利用该原理我们制造了______选填“电动机”或“发电机”。
19.如图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。
闭合开关后，当导体向左或向右运动时，电流表指针偏转，当导体向上或向下运动时，电流表指针不偏转，说明闭合电路中的部分导体在磁场中做______运动时导体中会产生感应电流。
在此实验过程中，能量转化情况是______。
实验中发现，当导体向左运动时，电流表指针向右偏转，当导体向右运动时，电流表指针向左偏转，说明______。
小明猜想“感应电流大小可能与导体运动速度大小有关”，他验证猜想的过程是：让导体在第一次实验中运动较慢，在第二次实验中运动较快，观察两次实验中的______，然后进行分析与判断。
四、简答题：本大题共1小题，共5分。
20.如图所示，虚线区域内的“”为垂直纸面的磁感线，当金属框沿光滑绝缘斜面的顶端，由静止开始滑到底端时，具有的动能为；若将金属框换成质量相同的塑料框，其他条件不变，塑料框滑到底端时，具有的动能为．
请判断和的大小关系，
并简要说明判断理由．提示：金属框是导体，有电阻
五、计算题：本大题共1小题，共8分。
21.小勇利用如图所示的实验装置“探究导体在磁场中运动时产生感应电流的条件”，他将实验中观察到的现象记录在下表中．
次数 开关 磁场方向 导体的
运动方向 电流表指针的偏转方向
断开 上下 向右运动 不偏转
闭合 上下 向右运动 向左偏转
闭合 上下 向左运动 向右偏转
闭合 上下 向上运动 不偏转
闭合 上下 向下运动 不偏转
闭合 上下 向右运动 向右偏转
闭合 上下 向左运动 向左偏转
分析得出：______电路中的部分导体在磁场里做切割磁感线运动时，导体中就会产生感应电流．
比较实验和或和可知：在磁场方向一定时，感应电流的方向与______有关．
比较实验______可知：在导体切割磁感线运动方向不变时，感应电流的方向与磁场方向有关．
这个现象在生产和生活中的重要应用是______．
针对这个实验，小勇进行了进一步的探究，他提出了“感应电流的大小可能与导体切割磁感线的运动速度有关”的猜想，于是他设计了如下的实验方案：
保持磁场强弱不变，让导体以______填“相同”或“不同”的速度沿相同方向做切割磁感线运动，观察电流表指针偏转幅度大小．
如果电流表指针偏转幅度不同，说明感应电流的大小与导体切割磁感线运动速度______填“有关”或“无关”．
答案和解析
1.【答案】
【解析】解：
装置中没有电源，而要使装置发光，必须有提供电能的装置，该装置通过晃动消耗机械能提供了电能，由此可知，这是利用电磁感应现象制成的，与发电机的原理相同，故CD错误，B正确；
因为导体运动方向随着手电筒摇动方向不断的变化，线圈中产生感应电流的方向也在不断的变化，故A错误。
故选：。
通过题目中的信息可知，该装置中没有电池，而是通过晃动来使它发光。由此入手分析即可得到答案。
本题考查电磁感应的条件，及感应电流大小的决定因素，明确电磁感应现象即可判断。
2.【答案】
【解析】解：由题意可知，刷卡机读出信息的原理是电磁感应现象
A、如图是奥斯特实验，说明了电流周围存在着磁场，故A错误。
B、如图电路中有电源，是探究电流的磁效应的实验，故B错误。
C、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，能反映刷卡机读出信息的原理，故C正确。
D、如图电路中有电源，是通电线圈在磁场中受力转动，故D错误。
故选：。
闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，这种现象是电磁感应现象，刷卡机读出信息原理就是电磁感应现象。
电动机和发电机的原理图非常相似，主要区别是电路中是否有电源，电路中有电源的是电动机，电路中没有电源的是发电机。
3.【答案】
【解析】解：
从题意中知道，手机中的线圈，能将底座产生的变化的磁场转化为电流给手机电池充电，是利用电磁感应原理工作的；
A、图中是奥斯特实验，说明电流周围存在磁场，是电流的磁效应，故A不符合题意；
B、图中是电磁铁，是电流的磁效应，故B不符合题意；
C、图中有电源，其原理是通电导体在磁场中受到的力的作用，故C不符合题意；
D、闭合电路的线圈做切割磁感线运动能够产生感应电流，是电磁感应现象，故D符合题意。
故选：。
无线充电器是指利用电磁感应原理进行充电的设备，原理类似于变压器。在发送和接收端各有一个线圈，发送端线圈连接有线电源产生电磁信号，接收端线圈感应发送端的电磁信号从而产生电流给电池充电；分析各图中实验原理分析解答。
本题主要考查了电磁现象中几个实验的掌握情况，知道无线充电器的原理是解题的关键。
4.【答案】
【解析】解：在电磁感应现象中，感应电流的方向与磁场方向和导体运动的方向有关。
在图和图中，导体上下运动，没有做切割磁感线运动，不会产生感应电流；故A错误，D正确；
在图和图中，导体左右运动，做切割磁感线运动，会产生感应电流；两图中磁感线方向不变，导体运动方向相反，所以感应电流方向也相反；故BC错误；
故选：。
闭合电路的部分导体，若切割磁感线运动，在电路中就会产生感应电流，该现象就叫电磁感应现象；
在电磁感应现象中，感应电流的方向与磁场方向和导体运动的方向有关，在磁场方向不变时，导体运动方向相反，则产生的感应电流的方向也相反。
知道电磁感应现象中感应电流方向与磁场方向和导体运动的方向有关，并能正确判断导体运动的方向是解答的关键。
5.【答案】
【解析】解：、发电机是将机械能动能转化为电能的装置；故A错误；
B、匀速摇动转轮时，由于线圈切割磁感线的角度始终在变，因此产生的感应电流大小发生改变，故灯泡亮度发生改变，故B错误；
C、转轮转速越快，线圈切割磁感线的速度变快，因此线圈中的电流变大，灯灯泡亮度越亮，故C错误；
D、发电机产生电流的方向是变化的，并且转轮在一个周期内电流方向改变两次，故D正确。
故选：。
发电机是利用电磁感应原理工作的，发电机的能量的转化是把机械能转化为电能；
大小和方向都随时间作周期性的变化的电流叫做交流电，发电机产生的感应电流大小与发电机的转速有关。
本题主要考查学生对发电机的原理和能量转化了解和掌握。
6.【答案】
【解析】解：、图为交流发电机的原理图，当发电机工作时，线圈内外都是交流电，故A错误；
B、当线圈不动，磁极转动时，磁极切割磁感线运动时会产生感应电流，故B错误；
C、产生感应电流的方向与切割磁感线的方向、磁场方向有关，当磁极不动，线圈反转时，线圈中的电流方向也跟着反向，故C正确；
D、如果正好在平衡位置时，电刷接触的是换向器的绝缘部分，电路中没有电流，发电机线圈转到图示位置时，线圈中有电流，故D错误。
故选：。
发电机是利用电磁感应现象制成的，在发电机工作时，电流的大小和方向是时刻变化的，据此分析即可解决。
产生感应电流的条件：闭合电路一部分导体做切割磁感线运动时会产生感应电流；
产生感应电流的方向与切割磁感线的方向、磁场方向有关。
知道发电机的原理，并能理解发电机工作时其内部电流大小、方向的变化特点是解决该题的关键。
7.【答案】
【解析】解：当单刀双掷开关向右合上时，接线柱与连通，同时与断开，这时候相当于通电的导体放入磁场中，要受到力的作用，故导体在磁场中运动，此现象是电动机的原理；
当单刀双掷开关向左合上时，接线柱与连通，同时与断开，这时，电源没接入电路，相当于闭合电路的一部分导体放入磁场中，如果做切割磁感线运动，导体中就会产生感应电流，此现象是电磁感应现象；
故该实验装置既可以研究电磁感应现象，又可以研究磁场对电流的作用。
故选：。
根据电磁感应现象、磁场对电流的作用力，这两个实验装置的结构和特点可以看出实验的原理和目的。
电磁感应和磁场对通电导体的作用其主要区别在于前者为因电而动，后者为因动而电，所以电路结构是不相同的。
8.【答案】
【解析】解：闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这就是电磁感应现象。
A、动圈式话筒是把声信号转变成电信号的，声信号的振动带动线圈在磁场中振动，产生电流，是电磁感应现象原理，故A正确；
B、电动机是利用通电导线在磁场中受力运动的原理制成的，故B错误；
C、扬声器把电信号转化为声信号，利用通电导体在磁场中受力运动的原理，故C错误；
D、电磁继电器的主要部件是电磁铁，利用电流的磁效应原理，故D错误；
故选：。
电磁感应现象的内容是：闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流；明确选择项中提到的这四个电学设备的制成原理，然后与题目要求对应，从而可以得到答案。
在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点。要在理解的基础上，记住这些基础知识。
9.【答案】
【解析】解：装置中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，相当于线圈在磁场中转动切割磁感线，会产生感应电流，引起灯泡发光，是利用电磁感应现象的原理工作的，故B正确。
故选：。
当闭合电路中的部分导体做切割磁感线运动时，电路中可以产生感应电流，这就是电磁感应现象。
能准确的判断出电与磁这一章中的实验原理是解决该题的关键。
10.【答案】
【解析】解：据图可知，右边的电路有电源，当甲电路闭合后，甲电动机会转动，在工作过程中电能转化为机械能，说明甲是电动机，电动机是利用通电导体在磁场里受力运动的原理制成的；甲转动同时会带动乙电动机转动，由于电动机内部是有磁场和线圈组成，所以乙在甲的带动下，线圈会做切割磁感线运动，故乙相当于一个发电机，发电机是根据电磁感应现象制成的；
A、该图是电动机的工作原理图，是通电导体在磁场里受力运动，故A错误；
B、该图是探究电磁感应现象的装置图，故B正确；
C、该图是奥斯特实验，说明电流的周围存在磁场，故C错误；
D、该图是探究影响电磁铁磁性强弱因素的实验，故D错误；
故选：。
电动机是利用通电线圈在磁场里受力转动的原理制成的；工作过程中电能转化为机械能。
发电机是利用电磁感应的原理制成的；工作过程中机械能转化为电能。
本题考查了电动机和发电机的工作原理以及灯泡的亮度与实际功率的关系，熟练掌握基础是解题关键。
11.【答案】电磁感应；法拉第；电源
【解析】解：转动魔方时，闭合电路的导体做切割磁感线运动，会产生感应电流，利用的是电磁感应现象，该原理是英国物理学家法拉第发现的；在发电的过程中，电能转化为机械能；
魔方给移动设备充电时，魔方提供电能，相当于电路中的电源。
故答案为：电磁感应；法拉第；电源。
利用电磁感应现象可以产生感应电流；在电磁感应现象中机械能转化为电能；在对外供电的过程中，电源会提供电能。
发电机的原理是利用电磁感应现象，而电动机的原理是通电导体在磁场中受力运动，它们的能量转化分别是：机械能转化电能，电能转化为机械能。
12.【答案】电磁感应 乙
【解析】解：据课本知识可知，发电机是利用电磁感应现象的原理制成的；
甲图中没有电源，即线圈做切割磁感线运动会产生电流，即发电机原理；乙中有电源，即通电后磁场中的线圈会受力运动，所以乙是直流电动机的工作原理图；
故答案为：电磁感应；乙。
发电机是利用电磁感应现象的原理制成的；
判断电动机和发电机模型的依据是有无电源；有电源的是电动机，无电源的是发电机。
知道发电机和电动机原理图的区别是解决该题的关键
13.【答案】转子上的一组线圈 一组线圈中的一个线圈 蹄形磁铁 一段直导线 蹄形磁铁
【解析】解：根据课本知识可知，电动机转子的简化是：线圈组转子上的一组线圈一组线圈中的一个线圈一个线圈中的一段直导线；
镶嵌在定子槽内比较复杂的通电线圈简化为蹄形磁铁；
将相关部件简化后，我们就可以用一段直导线和蹄形磁铁来研究电动机转动的原因了。
故答案为：转子上的一组线圈；一组线圈中的一个线圈；蹄形磁铁；一段直导线；蹄形磁铁。
电动机主要有两部分组成：转子和定子，结合教材中的有关实验分析。
本题考查了电动机的组成和电路的简化，属于基础题。
14.【答案】东西；电磁感应
【解析】解：由于地球的周围存在磁场，且磁感线的方向是从地理的南极指向地理的北极，所以当两个同学在迅速摇动电线时，总有一部分导线做切割磁感线运动，因此电路中就产生了感应电流，导致了电流表的指针偏转．要使电流表指针更容易偏转，就要让感应电流变大，就要使导线尽可能地切割更多的磁感线，由于磁感线是南北方向的，所以两个同学应东西方向站立，切割的磁感线最大，即产生的感应电流最大，该装置应用了电磁感应原理．
故答案为：东西；电磁感应．
根据题目中所示装置：无电源，题目中的文字信息：电流表指针偏转，可以确定这是电磁感应现象．
要使产生的感应电流变大，就要使导体切割更多的磁感线，结合地磁场的方向即可确定这两个同学的站立方向．
在此题中有一个隐含条件，那就是地磁场的存在，无论是感应电流的产生，还是站立方向的确定都与地磁场有关．
15.【答案】电流 电磁感应
【解析】解：人对着锥形纸盆说话时，引起纸盆的振动，这种振动带动固定在上面的线圈也在振动，线圈的振动切割了永久磁体的磁场，产生了感应电流，这种感应电流的强弱变化与声音的振动变化特征相同，把声音号转化成了电信号。因此扬声器的工作过程应用了电磁感应原理；该现象称之为电磁感应现象。
故答案为：电流；电磁感应。
“在磁场中转动的线圈产生电流”是电磁感应现象；注意当人对着扬声器的锥形纸盆说话时，线圈会在磁场中做切割磁感线运动，使电路中产生电流。
本题主要考查学生对：扬声器的结构图、以及电磁感应现象的原理的了解和掌握；注意感应电流现象的关键是得到了电流。
16.【答案】通电导体在磁场中受力运动；机械；电；甲
【解析】解：闭合开关，导体和组成一个闭合电路，闭合电路的一部分导体在磁场中进行切割磁感线运动，闭合电路中有了感应电流，这种现象是电磁感应现象．这一过程将机械能转化为电能．同时电路中有了感应电流之后，感应电流经过导体，导体成为通电导体在磁场中受力而运动，故图甲是电动机的工作原理．
故答案为：通电导体在磁场中受力运动；机械；电；甲．
闭合电路的一部分导体在磁场做切割磁感线运动，导体中有感应电流产生，这种现象是电磁感应现象．
电动机的根据通电导体在磁场中受力而运动的原理工作的．
电动机是利用通电导体在磁场中受力而运动的原理工作的，发电机是利用电磁感应原理工作的．
17.【答案】导体没有做切割磁感线运动，电路中无电流产生
导体运动
滑动变阻器
【解析】解：
当导体静止悬挂起来后，闭合开关，此时导体没有做切割磁感线运动，灵敏电流计指针不偏转，说明电路中无电流产生；
要探究感应电流方向与磁场方向的关系，应控制导体运动方向不变；
小明猜想磁场强弱会影响感应电流大小，通过改变电流来改变磁场的强弱，需要在图乙的电路中再接入的元件是滑动变阻器。
故答案为：导体没有做切割磁感线运动，电路中无电流产生；导体运动；滑动变阻器。
根据产生感应电流的条件分析；
感应电流方向与磁场方向和电流方向有关，探究时需采用控制变量法；
串联滑动变阻器，可以改变电流的大小。
本题考查了电磁感应现象的探究实验，知道产生感应电流的条件和影响感应电流的大小的因素，从方法上考查了控制变量法的应用。
18.【答案】 电磁感应 发电机
【解析】解：如图所示的装置中，金属棒用两根细导线连接后悬挂在蹄形磁体两极之间，把单刀双掷开关掷向时，看到金属棒运动，即表明通电导线在磁场中受力的作用；把单刀双掷开关掷向，金属棒做切割磁感线时，电路中会产生电流，这是电磁感应现象，发电机就是利用该原理制成的。
故答案为：；电磁感应；发电机。
通电导线在磁场中受到磁场力的作用而运动，磁场力的方向与电流方向、磁场方向有关。
闭合电路的部分导体切割磁感线时，电路中会产生电流，这是电磁感应现象，根据电磁感应现象，人们制成了发电机。
本题考查了电磁感应现象、通电导线在磁场中的受力，是一道基础题。
19.【答案】切割磁感线 机械能转化为电能 感应电流的方向与导体运动的方向有关 电流表指针偏转大小
【解析】解：闭合开关后，当导体向左或向右运动时，做切割磁感线运动，产生感应电流，电流表指针偏转；
当导体向上或向下运动时，不切割磁感线，不会产生感应电流，电流表指针不偏转；
由此说明：闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流。
导体在磁场中运动，消耗了机械能，产生了电能，所以产生感应电流的过程是机械能转化为电能的过程；
当导体向左运动时，电流表指针向右，当导体向右运动时，电流表指针向左偏转，即导体的运动方向改变，感应电流的方向改变，说明感应电流的方向与导体运动的方向有关；
小明猜想“感应电流大小可能与导体运动速度大小有关”，要验证该猜想需要改变导体运动的快慢，观察两次实验中电流表指针偏转大小，然后进行分析与判断。
故答案为：切割磁感线；机械能转化为电能；感应电流的方向与导体运动的方向有关；电流表指针偏转大小。
产生感应电流的条件是：电路应该是闭合的，并且是部分导体做切割磁感线运动；
产生感应电流的过程的机械能转化为电能的过程；
影响感应电流方向的因素：一个是导体的运动方向，一个是磁场方向，这两个因素中其中一个因素发生变化时，感应电流的方向就会发生变化；若两个因素都发生变化时，感应电流的方向不会发生变化；
影响感应电流大小的因素有：导体运动速度和磁场的强弱。
此题对于电磁感应现象的知识考查比较全面，需要学生对于电磁感应现象有一个清晰的认识，是一道好题。
20.【答案】解：当导体进入磁场区域时，由于导体框的部分电路切割磁感线从而产生了感应电流，感应电流在导体框内流动通过电流做功转化为内能；
故答案为：
因为金属框是导体，所以它在通过磁场的过程中会因切割磁感线产生感应电流，使一部分机械能转化为电能电能又转化为内能，故E
【解析】解答本题应掌握：当闭合回路中的部分导体做切割磁感线运动时会产生电磁感应现象，即可由机械能转化为电能．
只要满足了产生电磁感应的条件即可以产生感应电流，即产生机械能和电能的转化．
21.【答案】闭合；导体切割磁感线运动方向导体运动方向；和或和；发电机；不同；有关
【解析】解：分析可知，产生感应电流的现象中，闭合电路中的部分导体在磁场里的运动方向与磁场方向垂直，即导体中产生感应电流时闭合电路中的部分导体在磁场里做切割磁感线运动．
比较实验和或和可知：在磁场方向一定时，导体切割磁感线运动方向改变，感应电流的方向就改变．
比较实验和或和可知：在导体切割磁感线运动方向或导体运动方向不变时，磁场方向改变，感应电流的方向就改变．
实验中采用的是控制变量法，闭合电路中电流表中的电能是由于导体的运动而产生的，可见消耗的是机械能，所以实验过程中是机械能转化成电能，其重要应用是发电机的发明．
探究感应电流的大小与导体切割磁感线运动速度是否有关，应该保持磁场强弱不变，让导体以不同的速度沿相同方向做切割磁感线运动，观察电流表指针偏转幅度大小．如果电流表指针偏转幅度不同，说明感应电流的大小与导体切割磁感线运动速度有关，如果电流表指针偏转幅度相同，说明感应电流的大小与导体切割磁感线运动速度无关．
故答案为：闭合；
导体切割磁感线运动方向导体运动方向；
、或、；
发电机；
不同；有关
产生感应电流的三个条件：闭合电路；一部分导体；切割磁感线运动．
根据图示分析感应电流的方向是在什么方向的变化下而变化的，若在磁场方向不变时，只有导体运动方向再改变，感应电流也在变化，则说明感应电流的方向一定与导体运动方向有关；
电磁感应现象实现了机械能向电能的转化，重要应用是发电机．
探究感应电流的大小与导体切割磁感线运动速度是否有关，应采用控制变量法．
本题从知识上考查电磁感应现象，知道产生感应电流的条件和影响感应电流的方向的因素；从方法上考查了控制变量法的数据分析过程．
