沪科版（九年级全一册）物理：单元综合检测（3）（含解析）

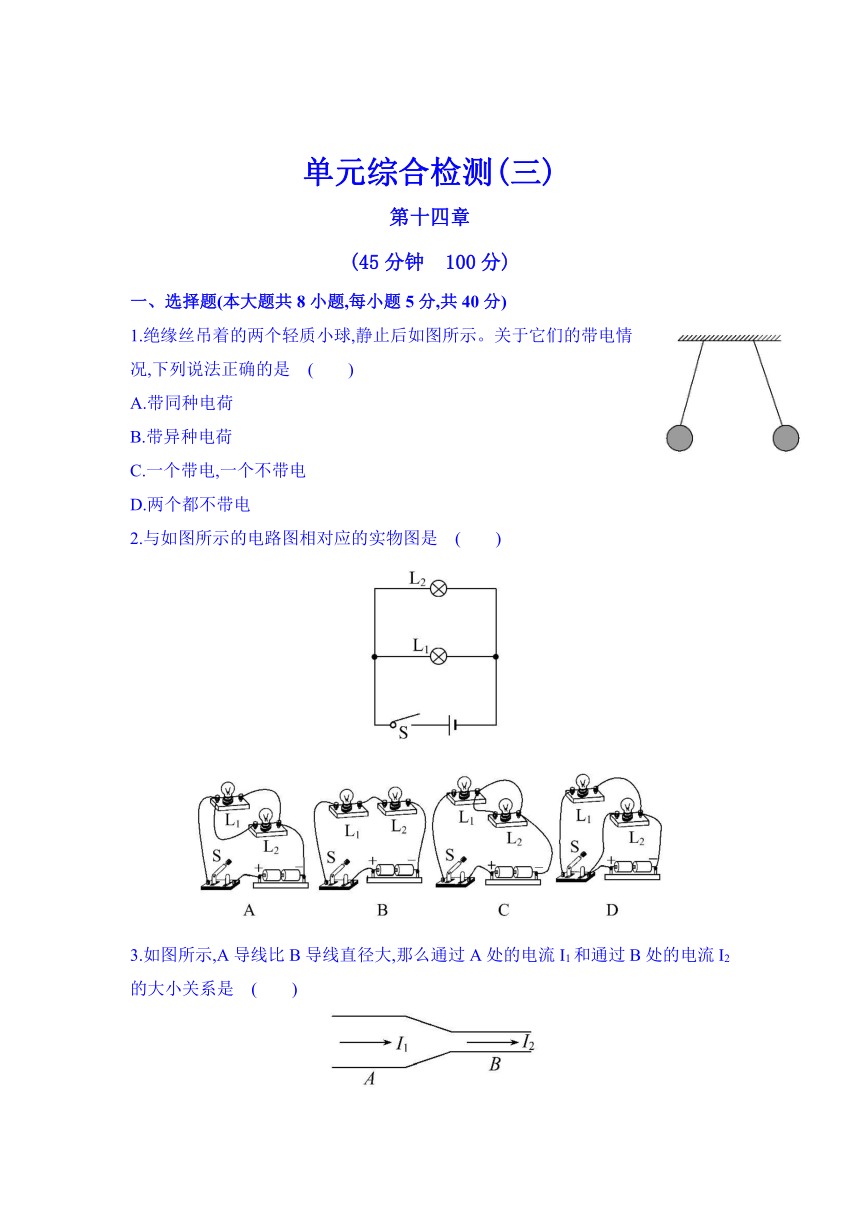

单元综合检测(三)
第十四章
(45分钟　100分)
一、选择题(本大题共8小题,每小题5分,共40分)
1.绝缘丝吊着的两个轻质小球,静止后如图所示。关于它们的带电情况,下列说法正确的是　(　　)
A.带同种电荷
B.带异种电荷
C.一个带电,一个不带电
D.两个都不带电
2.与如图所示的电路图相对应的实物图是　(　　)
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
3.如图所示,A导线比B导线直径大,那么通过A处的电流I1和通过B处的电流I2的大小关系是　(　　)
( http: / / www.21cnjy.com )
A.I1I2
C.I1=I2 D.无法确定

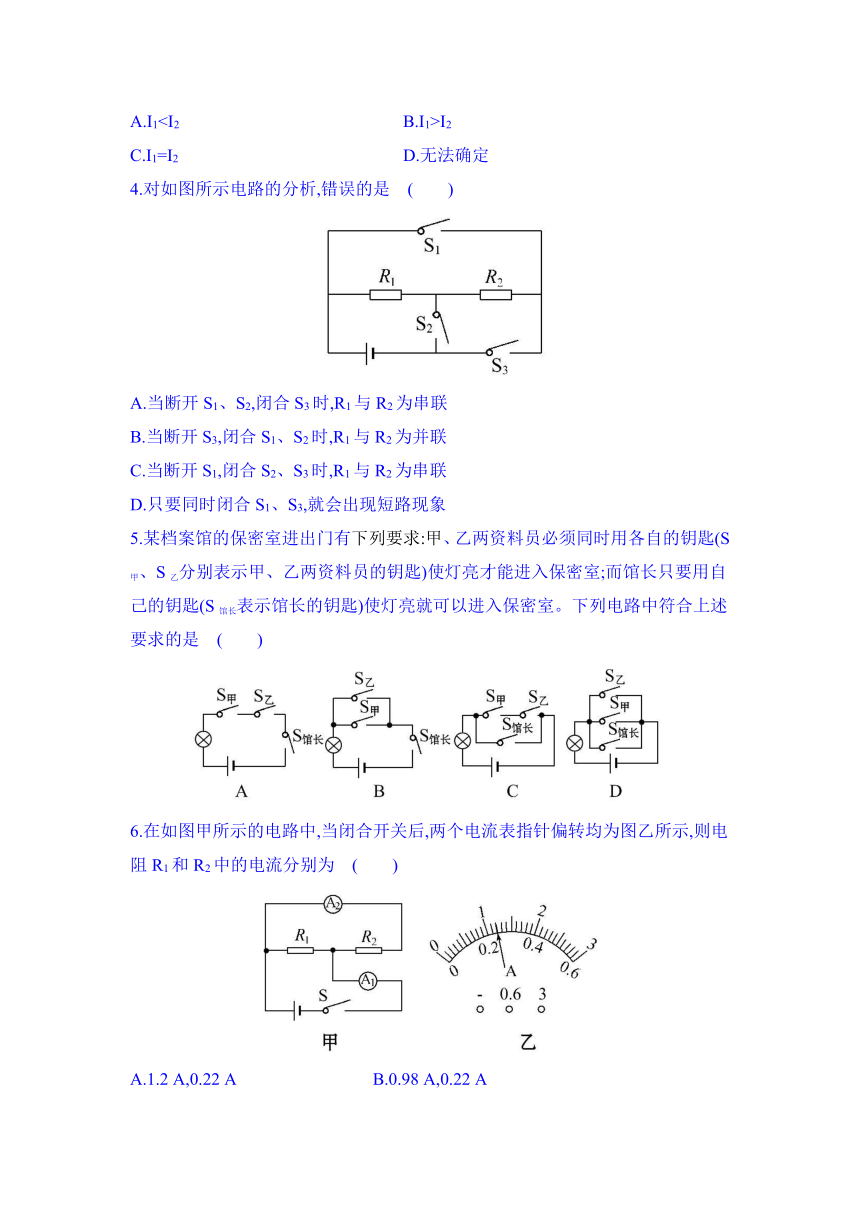

4.对如图所示电路的分析,错误的是　(　　)
( http: / / www.21cnjy.com )
A.当断开S1、S2,闭合S3时,R1与R2为串联
B.当断开S3,闭合S1、S2时,R1与R2为并联
C.当断开S1,闭合S2、S3时,R1与R2为串联
D.只要同时闭合S1、S3,就会出现短路现象
5.某档案馆的保密室进出门有下列要求:甲 ( http: / / www.21cnjy.com )、乙两资料员必须同时用各自的钥匙(S甲、S乙分别表示甲、乙两资料员的钥匙)使灯亮才能进入保密室;而馆长只要用自己的钥匙(S馆长表示馆长的钥匙)使灯亮就可以进入保密室。下列电路中符合上述要求的是　(　　)
( http: / / www.21cnjy.com )
6.在如图甲所示的电路中,当闭合开关后,两个电流表指针偏转均为图乙所示,则电阻R1和R2中的电流分别为　(　　)
( http: / / www.21cnjy.com )
A.1.2 A,0.22 A B.0.98 A,0.22 A
C.0.96 A,0.24 A D.0.24 A,1.2 A
7.如图所示,L1和L2是两只相同的小灯泡,a、b是电流表或电压表。闭合开关S后,若两灯都能发光,则　(　　)
( http: / / www.21cnjy.com )
A.a、b均为电流表
B.a、b均为电压表
C.a为电流表,b为电压表
D.a为电压表,b为电流表
8.如图所示,闭合开关后,两盏灯均不亮,电压表示数为零(只有一处故障),产生这一现象的原因可能是(　　)
( http: / / www.21cnjy.com )
A.L1短路 B.L1开路
C.L2短路 D.L2开路
二、填空题(本大题共6小题,每空2分,共34分)
9.在日常生活中,我们习惯用“粘”字表述一 ( http: / / www.21cnjy.com )些现象,例如,用干毛巾擦镜子,会有很多“毛毛”粘在镜子上;用湿毛巾擦冰箱的冷冻室,湿毛巾会粘在冰箱上。前者属于　　　　　　　　 的现象,后者是由于水的
　　　　造成的。
10.在“用电流表测电流”的实验中,某同学 ( http: / / www.21cnjy.com )接成如图甲所示的电路。当开关闭合后,两灯都发光,两个电流表的指针所指位置均为图乙所示,则通过灯L1的电流为　　　　A,通过灯L2的电流为　　　　A。
( http: / / www.21cnjy.com )

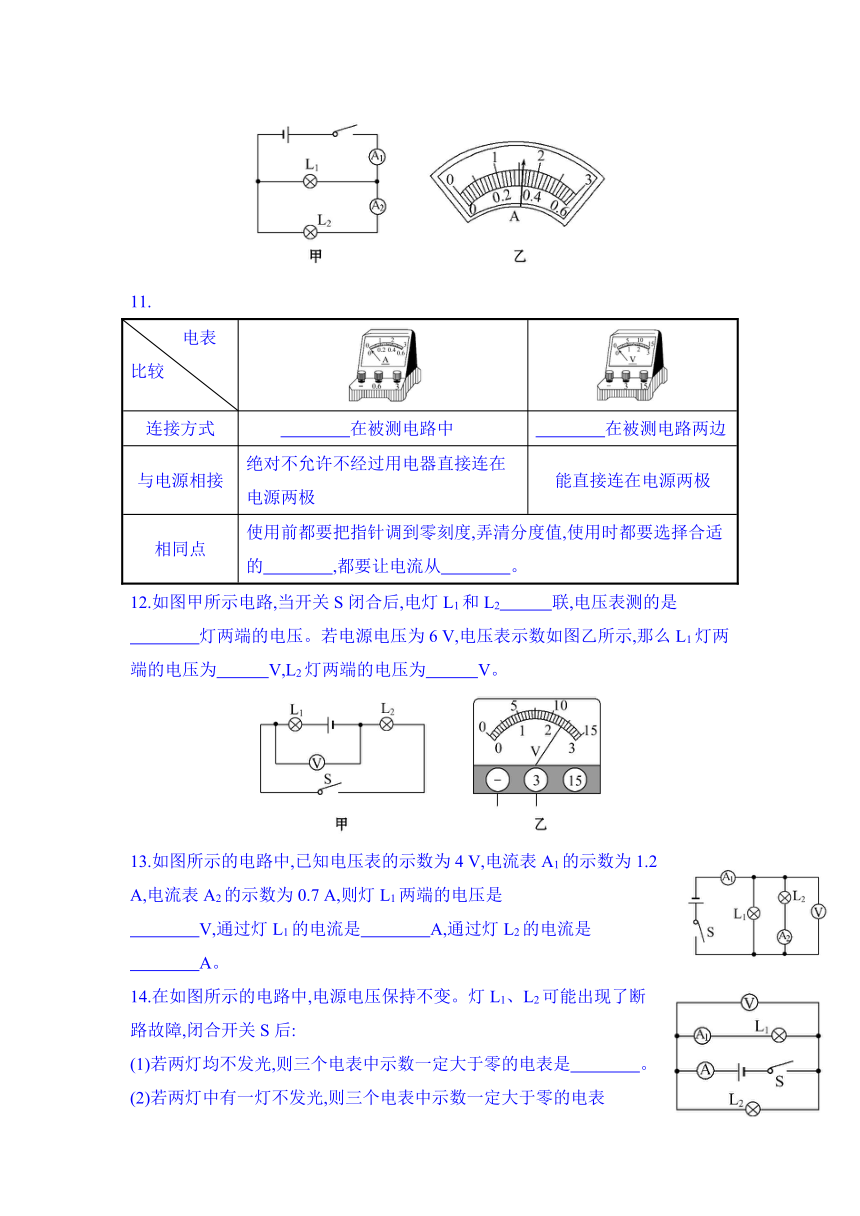

11.
电表比较 ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
连接方式 　　　　在被测电路中 　　　　在被测电路两边
与电源相接 绝对不允许不经过用电器直接连在电源两极 能直接连在电源两极
相同点 使用前都要把指针调到零刻度,弄清分度值,使用时都要选择合适的　　　　,都要让电流从　　　　。
12.如图甲所示电路,当开关S闭合后,电灯L1和L2　　　联,电压表测的是
　　　　灯两端的电压。若电源电压为6 V,电压表示数如图乙所示,那么L1灯两端的电压为　　　V,L2灯两端的电压为　　　V。
( http: / / www.21cnjy.com )
13.如图所示的电路中,已知电压表的示数为4 V,电流表A1的示数为1.2 A,电流表A2的示数为0.7 A,则灯L1两端的电压是
　　　　V,通过灯L1的电流是　　　　A,通过灯L2的电流是
　　　　A。
14.在如图所示的电路中,电源电压保持不变。灯L1、L2可能出现了断路故障,闭合开关S后:
(1)若两灯均不发光,则三个电表中示数一定大于零的电表是　　　　。
(2)若两灯中有一灯不发光,则三个电表中示数一定大于零的电表是　　　　。
三、作图题(本大题共2小题,共12分)

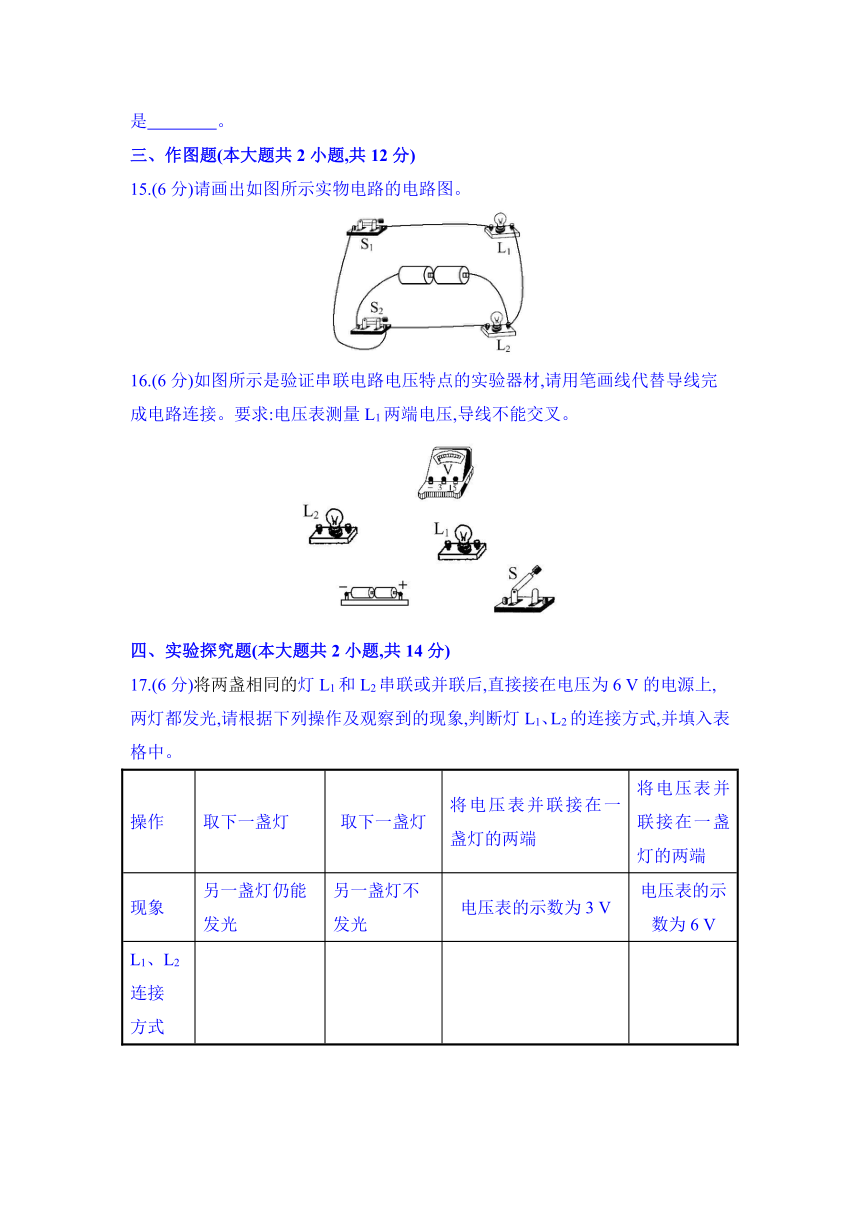

15.(6分)请画出如图所示实物电路的电路图。
( http: / / www.21cnjy.com )
16.(6分)如图所示是验证串联电路电压特点的实验器材,请用笔画线代替导线完成电路连接。要求:电压表测量L1两端电压,导线不能交叉。
( http: / / www.21cnjy.com )
四、实验探究题(本大题共2小题,共14分)
17.(6分)将两盏相同的 ( http: / / www.21cnjy.com )灯L1和L2串联或并联后,直接接在电压为6 V的电源上,两灯都发光,请根据下列操作及观察到的现象,判断灯L1、L2的连接方式,并填入表格中。
操作 取下一盏灯 取下一盏灯 将电压表并联接在一盏灯的两端 将电压表并联接在一盏灯的两端
现象 另一盏灯仍能发光 另一盏灯不发光 电压表的示数为3 V 电压表的示数为6 V
L1、L2连接方式
18.(8分)瑞瑞同学在探究串联电路电 ( http: / / www.21cnjy.com )压规律的实验中,提出了猜想:串联电路中各用电器两端的电压相等,总电压等于各部分电压之和,瑞瑞同学准备了两个相同的灯泡L1、L2和其他实验器材。
【进行实验】
(1)按如图所示的电路图连接电路;(2)闭合开关,用电压表分别
测出AB、BC、AC间的电压并记录在表格中。
【分析与论证】
(1)在物理学中,串联电路电压的规律是
　 。
(2)分析下列的实验数据得出的结论与他的猜想　　　　(选填“相符”或“不相符”)。
AB间电压 BC间电压 AC间电压
1.4 V 1.4 V 2.8 V
【评估】这个实验的不足之处是
(1)　 ;
(2)　 。
答案解析
1.【解析】选A。本题考查了电荷间 ( http: / / www.21cnjy.com )的相互作用规律。电荷间的相互作用规律是:同种电荷相互排斥,异种电荷相互吸引。由图可知两个轻质小球互相排斥,故它们带同种电荷。
2.【解析】选A。本题考查电路图和 ( http: / / www.21cnjy.com )实物图的转化。由电路图知,L1、L2并联,S是干路中的开关,实物图A满足要求,实物图B中L1、L2串联,实物图C中L2被短路,实物图D中L1、L2并联,但是S在L1所在支路上。故选A。
3.【解析】选C。本题考查串联电路电流特点。 ( http: / / www.21cnjy.com )解题关键是明确串联电路中电流的特点。由题意知A导线与B导线串联,故流过导线A、B的电流相等。故选项C满足题意。
4.【解析】选C。本题考查 ( http: / / www.21cnjy.com )串、并联的电路判断。由题图可知,判断电路连接方式,可由电流路径来判断,当断开S1、S2,闭合S3时,R1与R2为串联;当断开S3,闭合S1、S2时,R1与R2为并联;同时闭合S1、S3,就会出现短路现象,故A、B、D说法正确。当断开S1,闭合S2、S3时,R2短路,故C选项说法错。
5.【解析】选C。本题考 ( http: / / www.21cnjy.com )查学生对串、并联电路在生活中的实际应用能力。甲、乙两资料员必须同时用各自的钥匙使灯亮才能进入保密室,说明S甲和S乙串联后连入电路。而馆长只要用自己的钥匙使灯亮就可以进入保密室,说明S馆长直接连入电路。
6.【解析】选C。本题考查了电流表的读 ( http: / / www.21cnjy.com )数和并联电路的电流规律。由电路图可知,两用电器并联,电流表A1测干路电流,A2测R2支路的电流,并联电路干路电流等于各支路电流之和,由两指针的位置相同,可以确定A1的量程为0～3 A,干路电流I=1.2 A,A2的量程为0～0.6 A,通过R2支路的电流I2=0.24 A,通过R1的电流
为I1=1.2 A-0.24 A =0.96 A。
7.【解析】选C。本题考查电流表和电压 ( http: / / www.21cnjy.com )表的正确使用。电流表等效为一根导线,电压表等效为断路。A中,若a、b都为电流表,则出现了短路,两灯都不亮。B中,若a、b都为电压表,L1亮、L2不亮。C中,a为电流表,b为电压表,L1、L2为并联,两灯都亮。D中,a为电压表,b为电流表,L1亮、L2不亮。
8.【解析】选B。本题考查判断电路 ( http: / / www.21cnjy.com )故障。两灯都不亮且只有一处故障,不可能是短路,只能是某处开路了。如果L2开路,闭合开关后电压表有示数;若灯L1开路,整个电路没有电流通过,符合题意,故可判断是L1开路。
9.【解析】本题考查摩擦起电。干毛巾和镜 ( http: / / www.21cnjy.com )子摩擦,使镜子带上电荷,吸引轻小的物体,所以会有很多“毛毛”粘在镜子上;用湿毛巾擦冰箱的冷冻室,水发生了凝固,湿毛巾粘在了冰箱上。
答案:摩擦起电　凝固
10.【解析】本题考查并联电路中电流规律的应用及电流表的读数。灯L1、L2并联,电流表测干路电流,测通过灯L2的电流,根据并联电路电流的规律,干路电流大于支路电流,所以两电流表的指针所指位置虽然相同,但所选量程不同,电流表的示数为1.6 A,电流表的示数为0.32 A,通过灯L1的电流为
1.6 A-0.32 A=1.28 A。
答案:1.28　0.32
11.【解析】本题考查电流表和电压表 ( http: / / www.21cnjy.com )的使用。电流表应该串联在被测电路中;电压表并联在被测电路中;电压表和电流表的指针只能向右偏转,并且都有一定的测量范围,所以使用时都要选择合适的量程,并且都要让电流从正接线柱流入,从负接线柱流出。
答案:串联　并联　量程　正接线柱流进,负接线柱流出
12.【解析】本题考查串联电路的电压规 ( http: / / www.21cnjy.com )律。由电路图可以看出,电灯L1与L2串联,电压表与电灯L2并联,显然电压表测的是电灯L2两端的电压。根据电压表所选量程及指针的指示可知,U2=2.4 V,电源电压U=6 V,那么电灯L1两端的电压U1=U-U2=6 V-2.4 V=3.6 V。
答案:串　L2　3.6　2.4
13.【解析】本题考查并联电路 ( http: / / www.21cnjy.com )的电流、电压规律。从电路图中可以看出,电路为并联电路,电流表A1测干路总电流,电流表A2测通过灯L2的电流,即通过灯L2的电流为0.7 A,电压表测灯L2两端的电压为4 V。根据并联电路电压的特点知,灯L1两端的电压也为4 V。根据并联电路电流的特点可知,通过灯L1的电流等于干路电流减去通过灯L2的电流,即1.2 A-0.7 A=0.5 A。
答案:4　0.5　0.7
14.【解析】本题考查电路故障分析。由 ( http: / / www.21cnjy.com )题图知两灯并联,(1)闭合开关,两灯都不发光时两灯都出现了断路,电压表测支路两端的电压等于电源电压,有示数,电流表无示数;(2)两灯有一灯不发光,电压表的示数总不会为零,电流表A测干路电流,不管哪个灯完好,电流表A的示数都不会是零,如果L1开路,电流表A1示数是零。
答案:(1)电压表　
(2)电压表、电流表A
15.【解析】本题考查画电路图的方法。由图可知两灯并联,灯泡L1和开关S1串联后和灯泡L2并联,S2在干路并且靠近电源负极。
答案:如图所示:
( http: / / www.21cnjy.com )
16.【解析】本题考查电路图的画法。连接电 ( http: / / www.21cnjy.com )路时,应先逐个顺次把串联的元件连接起来,最后把并联的部分连接上。本题中仅有电压表和L1并联,故可以先把电源、开关和灯泡L1与L2连接好后,再连接电压表。
答案:如图所示
( http: / / www.21cnjy.com )
17.【解析】本题考查串、并 ( http: / / www.21cnjy.com )联电路的特点。在串联电路中,各用电器同时工作,互相影响,各个用电器两端电压之和等于电源电压;在并联电路中,各个用电器互不影响,各用电器两端电压等于电源电压。根据以上特点确定答案。
答案:并联　串联　串联　并联
18.【解析】本题考查探究串联电路电压 ( http: / / www.21cnjy.com )规律的实验。通过实验数据分析得到:串联电路两端的总电压等于各部分电路两端的电压之和,是与他的猜想相符的,但是由于他选用了两个相同的灯泡,导致两个灯泡两端的电压也相等,这样可能在分析数据时,得出串联电路两端电压相等的错误结论,所以应该选用两个不同的灯泡来做实验更好。
答案:【分析与论证】(1)串联电路两端的总电压等于各部分电路两端的电压之和
(2)相符
【评估】(1)以两只相同的灯泡代替一般情况下的灯泡
(2)以一次实验得出物理规律
