广东省汕头林百欣中学2023-2024学年度下学期九年级物理综合素质摸查试卷（含答案）

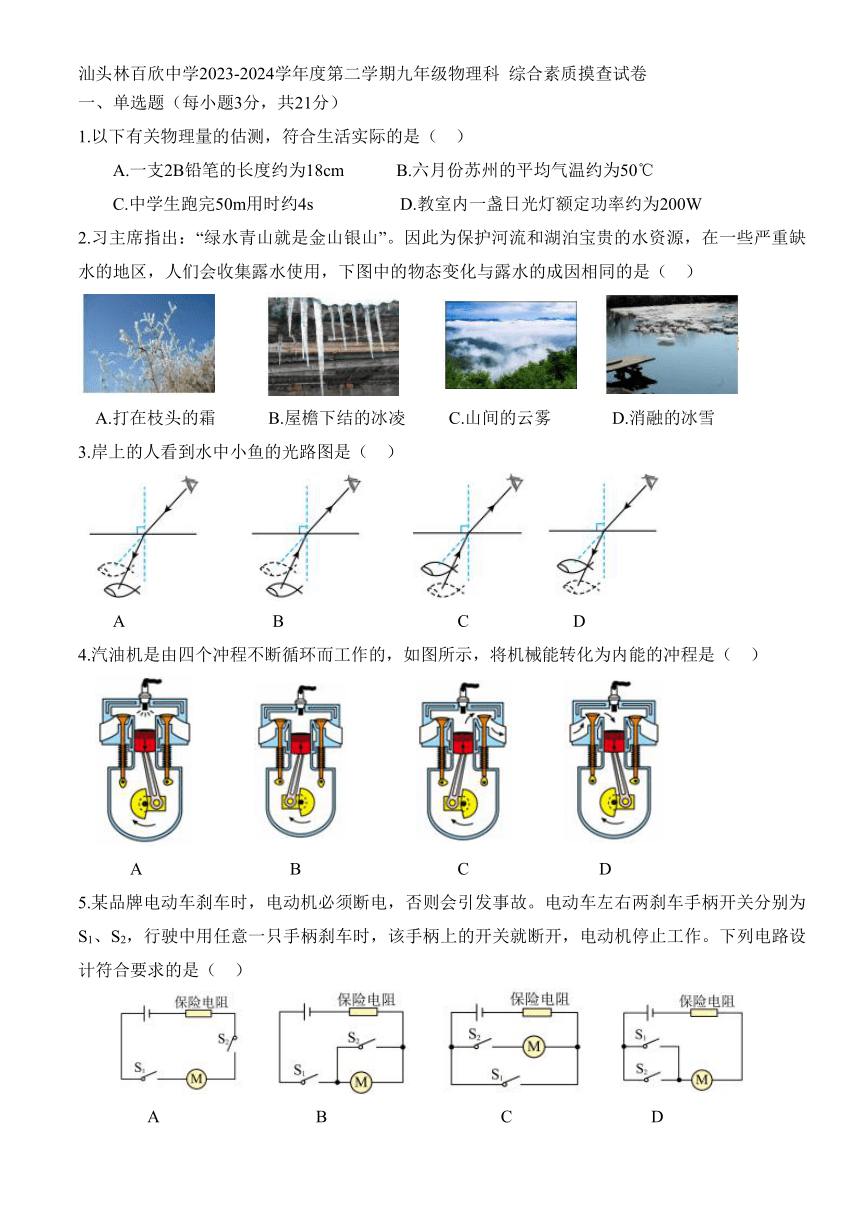

汕头林百欣中学2023-2024学年度第二学期九年级物理科 综合素质摸查试卷
一、单选题（每小题3分，共21分）
1.以下有关物理量的估测，符合生活实际的是（ ）
A.一支2B铅笔的长度约为18cm B.六月份苏州的平均气温约为50℃
C.中学生跑完50m用时约4s D.教室内一盏日光灯额定功率约为200W
2.习主席指出：“绿水青山就是金山银山”。因此为保护河流和湖泊宝贵的水资源，在一些严重缺水的地区，人们会收集露水使用，下图中的物态变化与露水的成因相同的是（ ）
A.打在枝头的霜 B.屋檐下结的冰凌 C.山间的云雾 D.消融的冰雪
3.岸上的人看到水中小鱼的光路图是（ ）
A B C D
4.汽油机是由四个冲程不断循环而工作的，如图所示，将机械能转化为内能的冲程是（ ）
A B C D
5.某品牌电动车刹车时，电动机必须断电，否则会引发事故。电动车左右两刹车手柄开关分别为S1、S2，行驶中用任意一只手柄刹车时，该手柄上的开关就断开，电动机停止工作。下列电路设计符合要求的是（ ）
A B C D

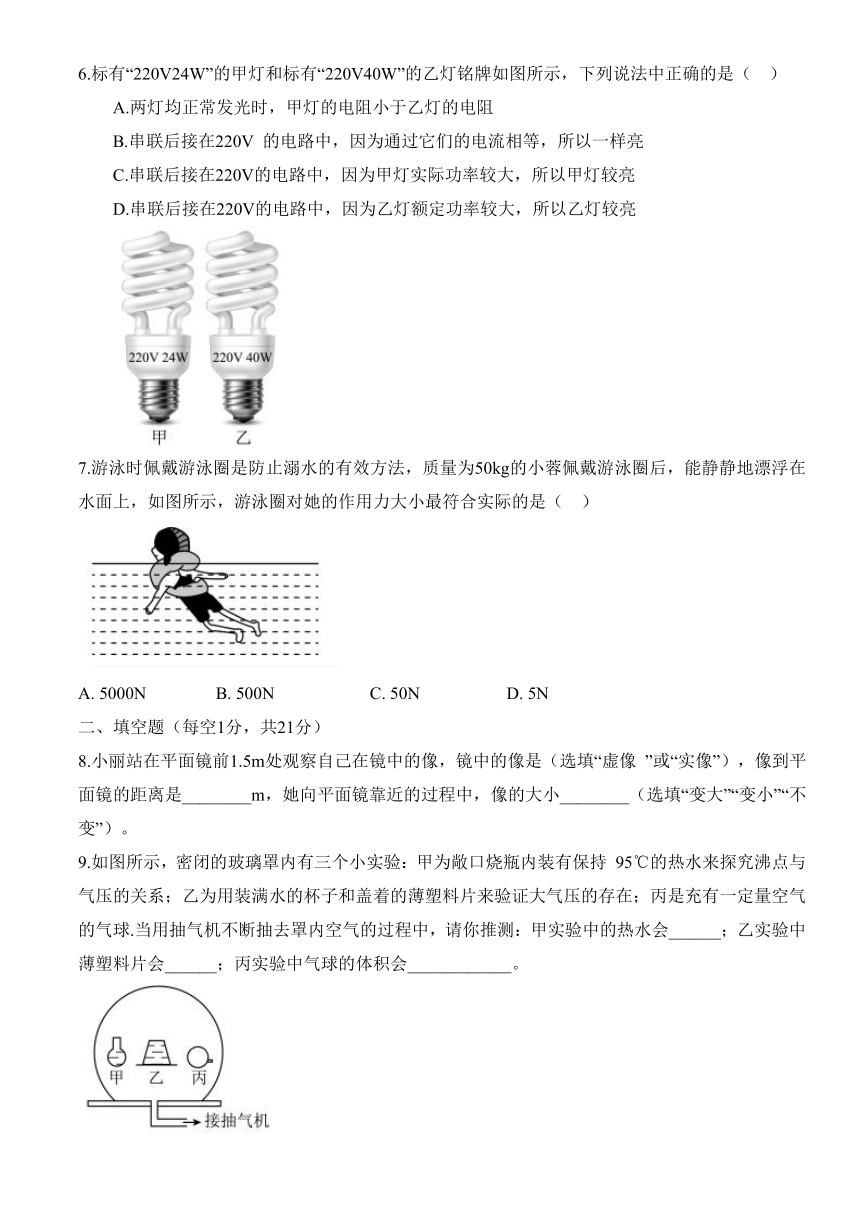

6.标有“220V24W”的甲灯和标有“220V40W”的乙灯铭牌如图所示，下列说法中正确的是（ ）
A.两灯均正常发光时，甲灯的电阻小于乙灯的电阻
B.串联后接在220V 的电路中，因为通过它们的电流相等，所以一样亮
C.串联后接在220V的电路中，因为甲灯实际功率较大，所以甲灯较亮
D.串联后接在220V的电路中，因为乙灯额定功率较大，所以乙灯较亮
7.游泳时佩戴游泳圈是防止溺水的有效方法，质量为50kg的小蓉佩戴游泳圈后，能静静地漂浮在水面上，如图所示，游泳圈对她的作用力大小最符合实际的是（ ）
A. 5000N B. 500N C. 50N D. 5N
二、填空题（每空1分，共21分）
8.小丽站在平面镜前1.5m处观察自己在镜中的像，镜中的像是（选填“虚像 ”或“实像”），像到平面镜的距离是________m，她向平面镜靠近的过程中，像的大小________（选填“变大”“变小”“不变”）。
9.如图所示，密闭的玻璃罩内有三个小实验：甲为敞口烧瓶内装有保持 95℃的热水来探究沸点与气压的关系；乙为用装满水的杯子和盖着的薄塑料片来验证大气压的存在；丙是充有一定量空气的气球.当用抽气机不断抽去罩内空气的过程中，请你推测：甲实验中的热水会______；乙实验中薄塑料片会______；丙实验中气球的体积会____________。

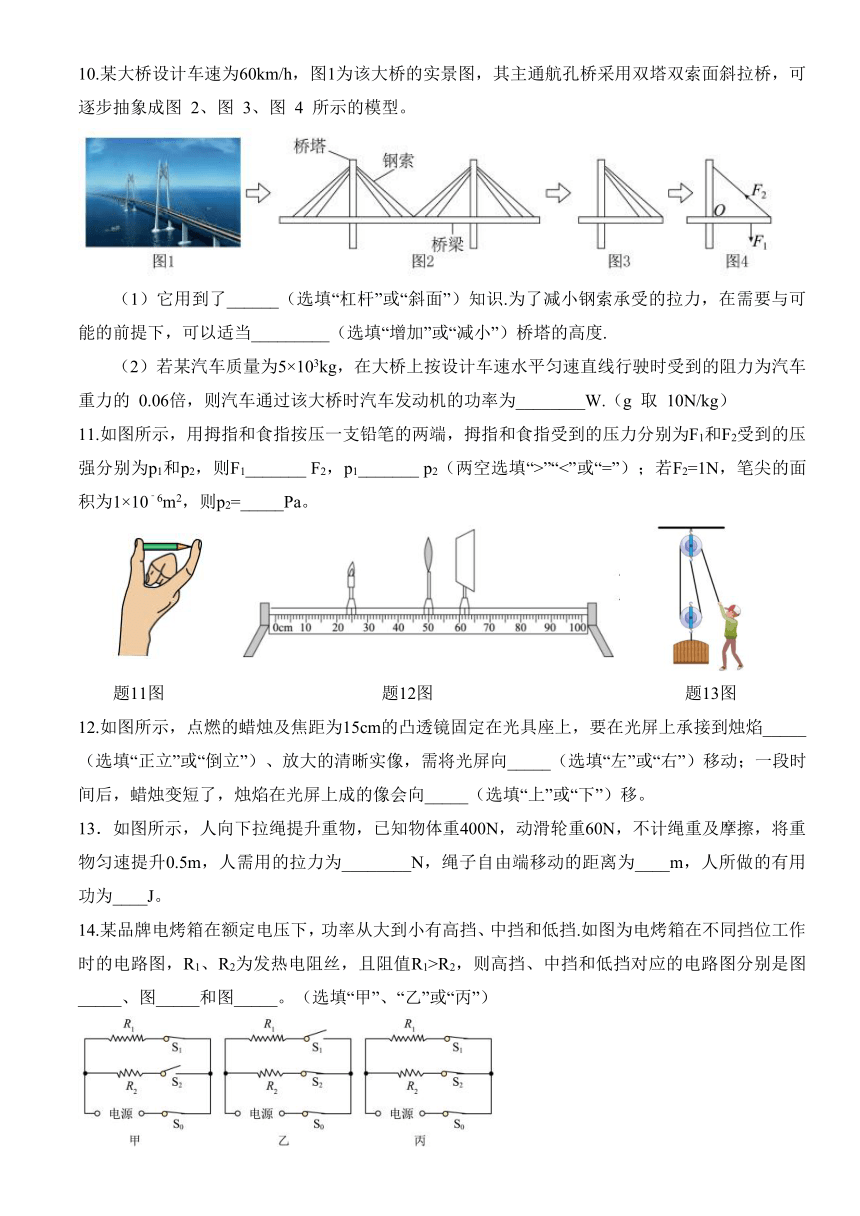

10.某大桥设计车速为60km/h，图1为该大桥的实景图，其主通航孔桥采用双塔双索面斜拉桥，可逐步抽象成图 2、图 3、图 4 所示的模型。
（1）它用到了______（选填“杠杆”或“斜面”）知识.为了减小钢索承受的拉力，在需要与可能的前提下，可以适当_________（选填“增加”或“减小”）桥塔的高度.
（2）若某汽车质量为5×103kg，在大桥上按设计车速水平匀速直线行驶时受到的阻力为汽车重力的 0.06倍，则汽车通过该大桥时汽车发动机的功率为________W.（g 取 10N/kg）
11.如图所示，用拇指和食指按压一支铅笔的两端，拇指和食指受到的压力分别为F1和F2受到的压强分别为p1和p2，则F1_______ F2，p1_______ p2（两空选填“>”“<”或“=”）；若F2=1N，笔尖的面积为1×10﹣6m2，则p2=_____Pa。
题11图 题12图 题13图
12.如图所示，点燃的蜡烛及焦距为15cm的凸透镜固定在光具座上，要在光屏上承接到烛焰_____（选填“正立”或“倒立”）、放大的清晰实像，需将光屏向_____（选填“左”或“右”）移动；一段时间后，蜡烛变短了，烛焰在光屏上成的像会向_____（选填“上”或“下”）移。
13．如图所示，人向下拉绳提升重物，已知物体重400N，动滑轮重60N，不计绳重及摩擦，将重物匀速提升0.5m，人需用的拉力为________N，绳子自由端移动的距离为____m，人所做的有用功为____J。
14.某品牌电烤箱在额定电压下，功率从大到小有高挡、中挡和低挡.如图为电烤箱在不同挡位工作时的电路图，R1、R2为发热电阻丝，且阻值R1>R2，则高挡、中挡和低挡对应的电路图分别是图_____、图_____和图_____。（选填“甲”、“乙”或“丙”）

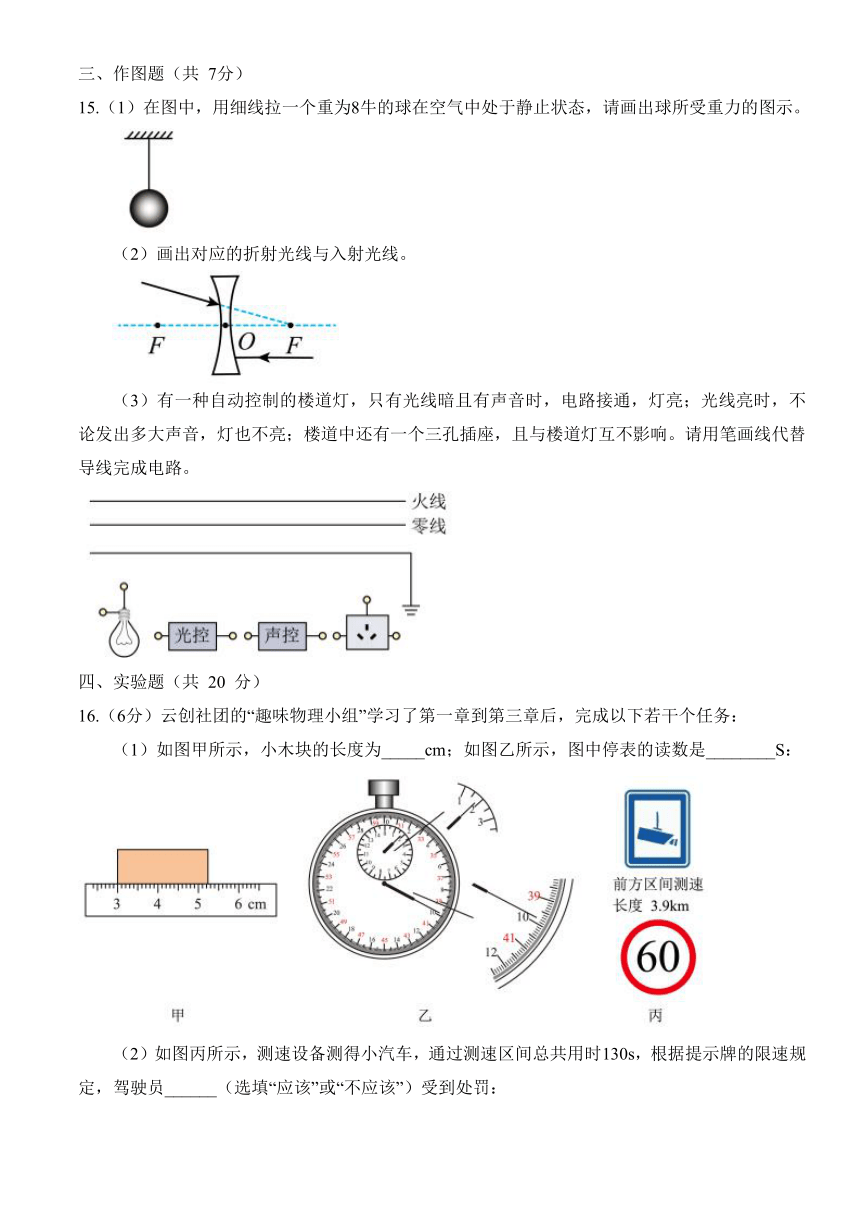

三、作图题（共 7分）
15.（1）在图中，用细线拉一个重为8牛的球在空气中处于静止状态，请画出球所受重力的图示。
（2）画出对应的折射光线与入射光线。
（3）有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线代替导线完成电路。
四、实验题（共 20 分）
16.（6分）云创社团的“趣味物理小组”学习了第一章到第三章后，完成以下若干个任务：
（1）如图甲所示，小木块的长度为_____cm；如图乙所示，图中停表的读数是________S：
（2）如图丙所示，测速设备测得小汽车，通过测速区间总共用时130s，根据提示牌的限速规定，驾驶员______（选填“应该”或“不应该”）受到处罚：

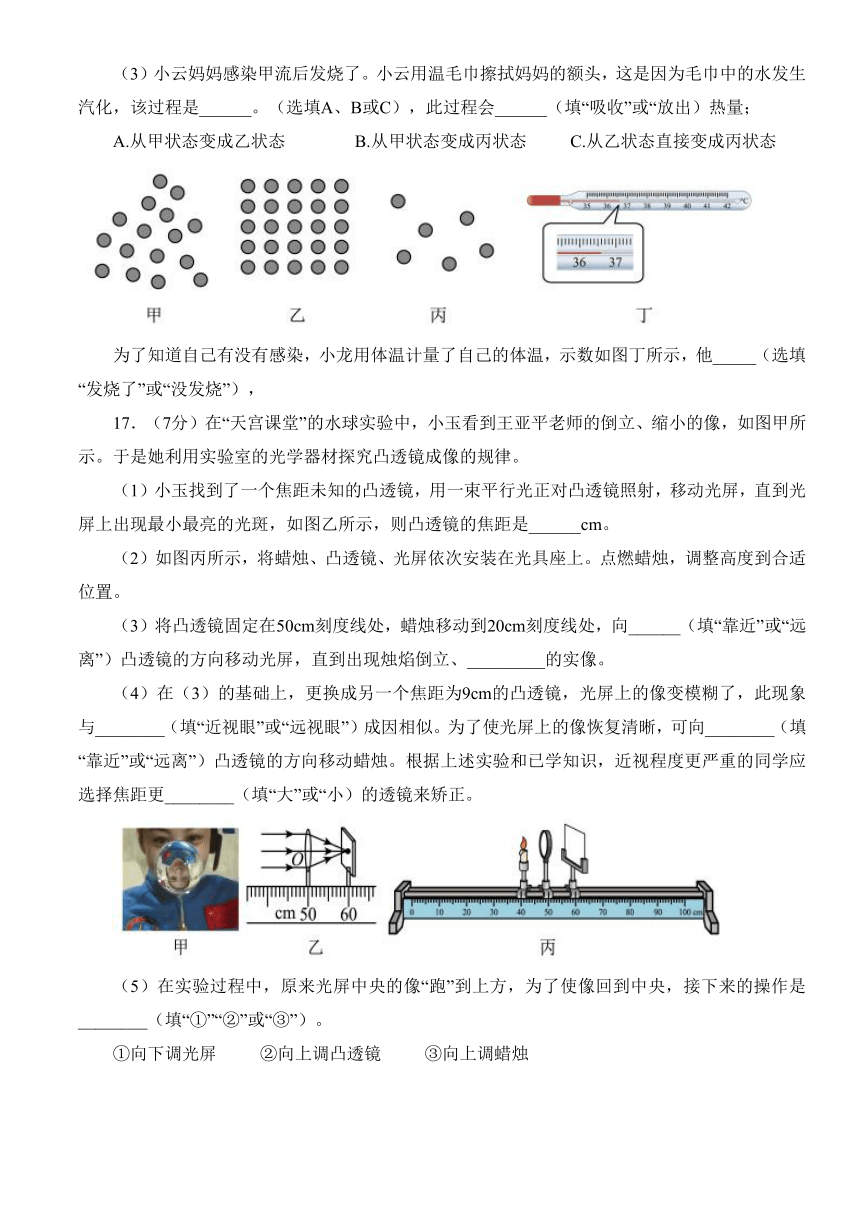

（3）小云妈妈感染甲流后发烧了。小云用温毛巾擦拭妈妈的额头，这是因为毛巾中的水发生汽化，该过程是______。（选填A、B或C），此过程会______（填“吸收”或“放出）热量；
A.从甲状态变成乙状态 B.从甲状态变成丙状态 C.从乙状态直接变成丙状态
为了知道自己有没有感染，小龙用体温计量了自己的体温，示数如图丁所示，他_____（选填“发烧了”或“没发烧”），
17．（7分）在“天宫课堂”的水球实验中，小玉看到王亚平老师的倒立、缩小的像，如图甲所示。于是她利用实验室的光学器材探究凸透镜成像的规律。
（1）小玉找到了一个焦距未知的凸透镜，用一束平行光正对凸透镜照射，移动光屏，直到光屏上出现最小最亮的光斑，如图乙所示，则凸透镜的焦距是______cm。
（2）如图丙所示，将蜡烛、凸透镜、光屏依次安装在光具座上。点燃蜡烛，调整高度到合适位置。
（3）将凸透镜固定在50cm刻度线处，蜡烛移动到20cm刻度线处，向______（填“靠近”或“远离”）凸透镜的方向移动光屏，直到出现烛焰倒立、_________的实像。
（4）在（3）的基础上，更换成另一个焦距为9cm的凸透镜，光屏上的像变模糊了，此现象与________（填“近视眼”或“远视眼”）成因相似。为了使光屏上的像恢复清晰，可向________（填“靠近”或“远离”）凸透镜的方向移动蜡烛。根据上述实验和已学知识，近视程度更严重的同学应选择焦距更________（填“大”或“小）的透镜来矫正。
（5）在实验过程中，原来光屏中央的像“跑”到上方，为了使像回到中央，接下来的操作是________（填“①”“②”或“③”）。
①向下调光屏 ②向上调凸透镜 ③向上调蜡烛
18.（7分）小华做测量定值电阻 Rx阻值的实验，现有器材：待测电阻Rx、两节干电池、电压表、电流表、滑动变阻器、开关、导线若干。
甲 乙
（1）小华设计了如图甲所示的电路测量Rx的阻值，该实验的原理是____________。
（2）请按照图甲所示的电路图，用笔画线将图乙中的实物图连接完整；
（3）闭合开关之前，滑动变阻器的滑片应置于______（选填“最左”或“最右”）端；
（4）当电压表示数为1.3V时，电流表示数如图丙所示，则通过Rx的电流大小为______A，它的阻值是____Ω；
丙
（5）本实验要多次测量取平均值，其目的是____________________________。
（6）小华对实验进一步拓展，利用电源（电压未知但恒定不变）、阻值为R0的定值电阻、电流表、开关等器材，设计了如图丁所示的电路也能测出Rx的阻值，请你完成下列实验步骤。
丁
①按电路图正确连接电路，闭合开关S，断开开关S1，读出电流表示数I1；
②再闭合开关S1，读出电流表示数I2；
③根据实验数据，计算出待测电阻Rx=________________。（用 R0、I1、I2表示）
五、计算题（共13分）
19.（6 分）电动清扫车以其环保高效等优点，在创建卫生城市中大显身手。图为一电动清扫车正在工作时的情景。
（1）清扫车停在水平路面上，总质量为800kg，清扫刷与路面不接触，轮胎与路面总接触面积为0.04m2，车对路面的压强为多少？（g取 10N/kg）；
（2）清扫车完成任务后，在平直道路上以5m/s的速度匀速直线行驶，经10min到达垃圾处理站行驶过程中车所受阻力大小恒为400N，则牵引力做的功为多少？
20.（7 分）如图甲是煮茶器的电路原理图。S、S1都闭合时，煮茶器处于加热状态；当水沸腾后，S1会自动断开，转为保温状态。煮茶器工作过程中的 P-t图像如图乙所示，不计电阻值随温度的变化。求：
（1）电阻R1的阻值；
（2）在加热状态下，煮茶器 5min内消耗的电能；
（3）在保温状态下，电阻R2接入电路的阻值。
六、综合题（18分）
21.（6分）亲爱的同学，请你运用所学的物理知识解答下面的问题。
（1）在图a中，测力计的示数是_________N.
（2）如图b所示，小楠用一辆小车和一个斜面探究物体运动和力的关系。实验中，为了使小车到达水平面时的初速度相同，他用同一小车从同一斜面的____________由静止滑下；通过比
较_______________，可以推断小车在铺有不同材料的水平面上所受阻力的大小关系。
（3）如图c所示，在“用吸盘测量大气压”的实验中，还需要的测量仪器是__________；该实验测量的大气压值比较粗略，一个重要的原因是吸盘内的空气难以排尽，这会导致测量值______（选填“偏大”或“偏小”）。
（4）只要有心观察，身边很多器材都可以用来做物理实验。只用一瓶矿泉水，你能利用它设计一个有关力学的物理实验吗？请仿照表中的示例完成表格。
实验方法 相关物理知识
将矿泉水瓶举起后松手 重力方向是竖直向下的
手按压矿泉水瓶 ________________________
22.（6分）阅读短文，回答问题。
汽油发动机
汽油发动机是以汽油作为燃料，将化学能最终转化成机械能的发动机。汽油机的特点是转速高、结构简单、质量轻、造价低廉、运转平稳、使用维修方便。汽油机在汽车上，特别是小型汽车上大量使用。市场上汽油机的热效率普遍在35%左右，达到40%的少之又少。现在最先进的汽油机，采用了无火花塞的HCCI，压缩比达到了18：1，热效率高达 50%
（1）汽油机工作时把燃料的化学能转化为______能，再转化为汽车的__________能；
（2）如图是汽油机的四个冲程，一个汽缸正常工作时，四个冲程的顺序是__________（对
甲、乙、丙、丁重新排序），其中图_____所示的冲程为汽油机提供动力；
（3）汽油机的防冻冷却液是由水和某种防冻剂混合而成的。这是利用了水的__________的特点；
（4）使用现在最先进汽油机的汽车，理想情况下油仅为3.3L/100km，在相同条件下使用热效率为40%的发动机__________L/100km。
23.（6分）（1）如图甲所示是一种定时课间音乐播放装置的原理图：“播放器”有电流通过时会播放音乐，闭合开关S，到达设定时间，“定时开关”会自动断开。当“定时开关”处于闭合状态时，指示灯不会_________（选填“会”或“不会”）亮；到达设定时间，“播放器”将会_________（选填“开始”或“停止”）播放音乐。
图甲 图乙
（2）如图乙所示，一串水果上平行插入锌片和铜片，用导线将水果与 LED灯和电流表连接，闭合开关，发现 LED 灯发光，电流表读数正常，水果在电路中相当于电源，A 端是极_________（选填“正”或“负”）；LED灯主要材料是_________选填“导体”“半导体”或“超导体”）。
（3）某导体两端电压为 6V 时，通过它的电流为 0.3A；当该导体两端电压为 3V 时，通过它的电流为_______A.当该导体两端电压为0V时，它的电阻为_______Ω.
参考答案
一、单选题（每小题3分，共21分）
1 2 3 4 5 6 7
A C B B A C C
二、填空题（每空1分，共21分）
8. 虚像；1.5 ；不变
9. 沸腾；下落；变大
10. 杠杆； 增加； 5×104
11. = ；< ； 1×106
12. 倒立； 右；上
13. 230； 1 ；200
14. 丙；乙；甲
三、作图题（共 7分）
15.（1）如图所示：
（2）如图所示：
（3）如图所示：
四、实验题（共 20 分）
16. （1）2.23； 99.9
（2）应该
（3）B；吸收； 没发烧
17．（1）10.0；
（3）远离；缩小
（4）近视眼；靠近；小
（5）③
18. （1）R=
（2）如图所示：
（3）最右
（4）0.26 ； 5
（5）减小误差
（6）
五、计算题（共13分）
19.解：（1）清扫车停在水平路面上，对水平路面的压力：
F压=G=mg=800kg × 10N/kg=8000N
车对路面的压强：
（2）由可得，清扫车10 min内通过的路程：
由于清扫车做匀速直线运动，所以牵引力和阻力是一对平衡力，即：
F= f= 400N，
牵引力做的功：
W= Fs = 400N × 3000m = 1.2× 106J.
答：（1）车对路面的压强为2× 105Pa；
（2）牵引力做的功为1.2 × 106J.
20.解：（1）由图甲可知，S、S1都闭合时，只有R1工作，煮茶器处于加热状态，
由图乙可知，煮茶器的加热功率P加热=1100W，
由P= 可知，电阻R1的阻值：
（2）在加热状态下，煮茶器 5min内消耗的电能:
W=P加热t =1100W ×5 × 60s = 3.3 × 105J
（3）由图甲可知，在保温状态下，R1、R2串联，煮茶器处于保温状态
由图乙可知，保温状态下的电功率P保温=44W
由P= 可知，电路的总电阻R总：
R总 == =1100Ω
所以R2的阻值为：
R2= R总－R1=1100Ω－44Ω= 1056Ω
答：（1）电阻R1的阻值44Ω.
（2）在加热状态下，煮茶器5min内消耗的电能3.3 × 105J。
（3）在保温状态下，电阻R2接入电路的阻值1056Ω。
六、综合题（18分）
21. （1）3.4
（2）同一高度；小车在水平面上移动的距离
（3）刻度尺；偏小
（4）力可以改变物体的形状（合理即可）
22. （1）内；机械
（2）乙甲丁丙；丁
（3）比热容大
（4）4.125
23. （1）会 ；开始
（2）负；半导体
（3）0.15；20
