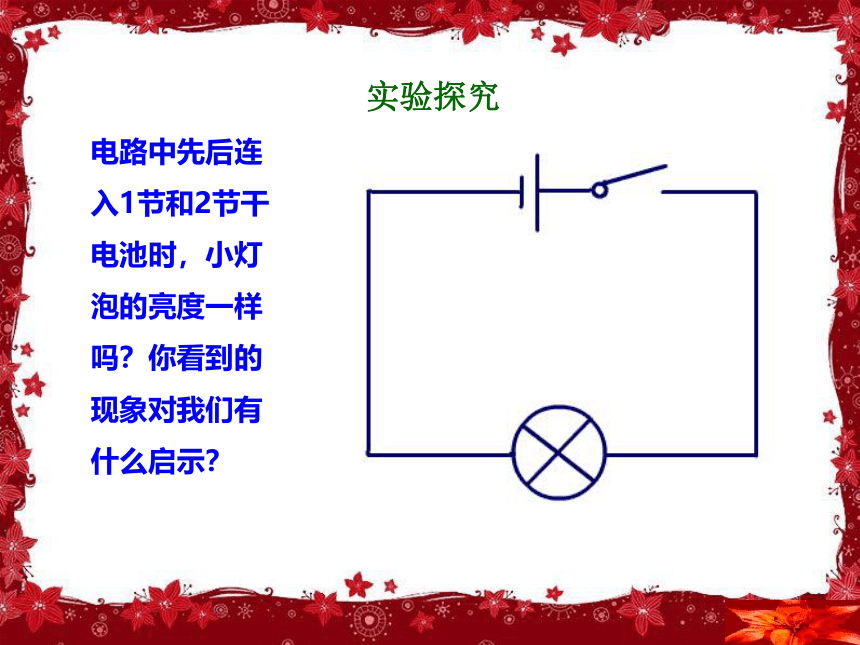

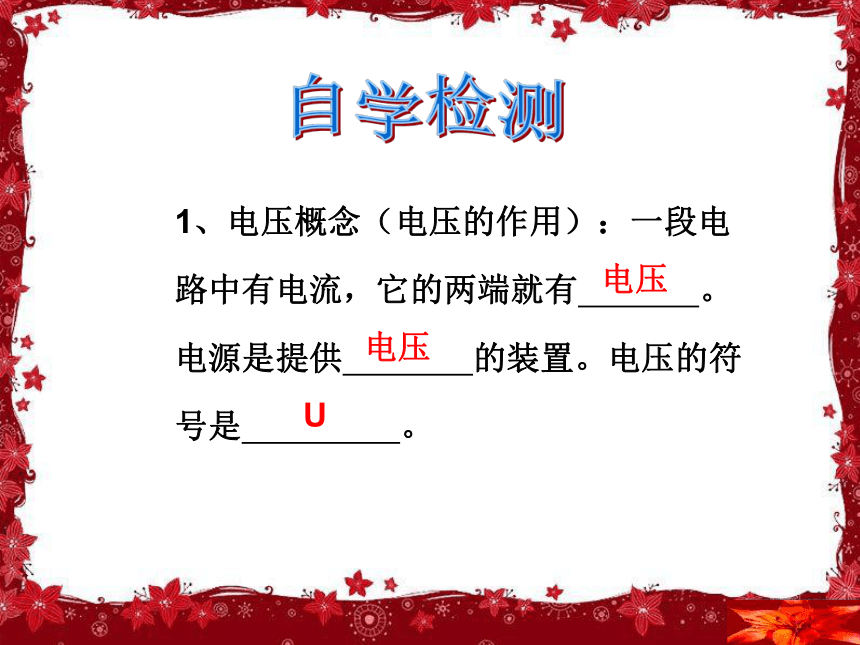

课件22张PPT。下一页第六章一、电压电路中先后连入1节和2节干电池时，小灯泡的亮度一样吗？你看到的现象对我们有什么启示？实验探究1、电压概念（电压的作用）：一段电路中有电流，它的两端就有 。

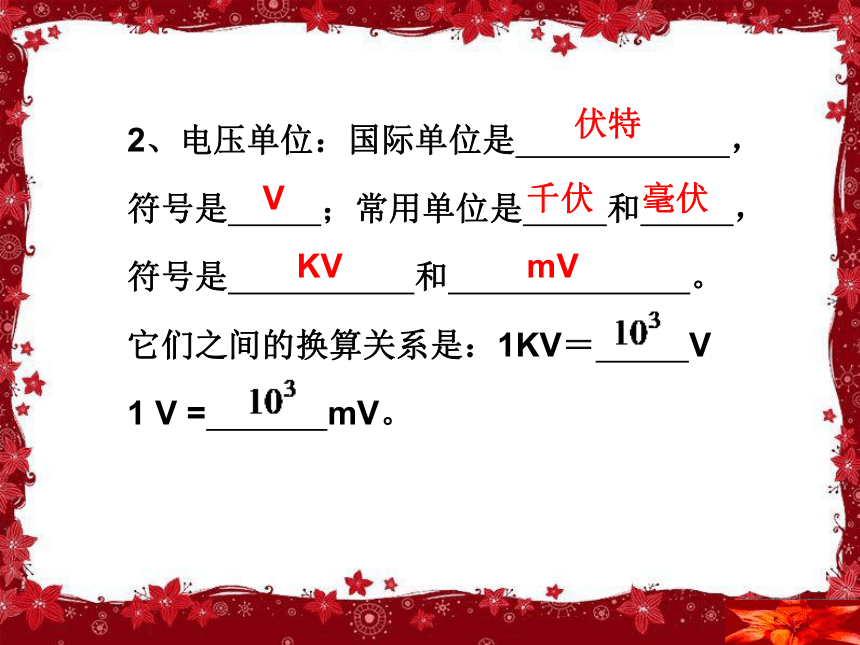

电源是提供 的装置。电压的符号是 。　　　　　 电压电压U自学检测2、电压单位：国际单位是 ，
符号是 ；常用单位是 和 ，
符号是 和 。
它们之间的换算关系是：1KV＝ V　
1 V = mV。

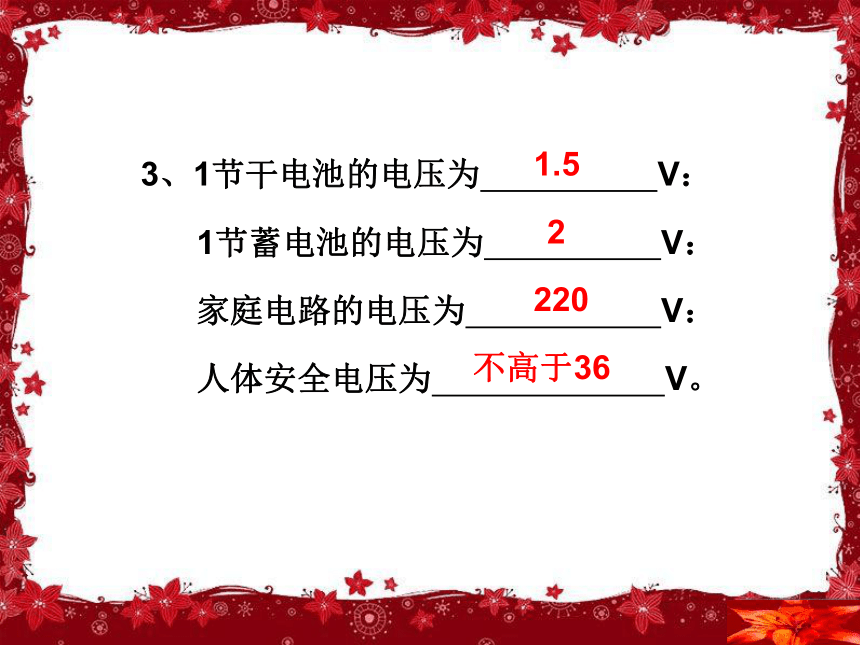

伏特V千伏毫伏KVmV3、1节干电池的电压为 V：
1节蓄电池的电压为 V：
家庭电路的电压为 V：　
人体安全电压为 V。1.52220不高于36伏特是意大利物理学家。善于思考、喜欢探求、
勇于实践的他在青少年时期就开始了电学实验，
他读了很多电书，他的实验超出了当时已知的
一切电学知识。1800年3月20日他宣布发明了
伏打电堆，这一神奇发明，对电学的研究具有
划时代的意义.伏特被称为“电源之父”。后人为
纪念这位著名的物理学家，把电压的单位规定
为伏特。
电视信号在天线上感应的电压 约0.11mv
维持人体生物电流的电压 约1mv
干电池两极间的电压 1.5v
电子手表用氧化银电池两极间的电压 1.5v
手持移动电话的电池两极间的电压 3.6v
对人体的安全电压 不高于36v
家庭电路的电压 220v
无轨电车电源的电压 550-600v
电视机显像管的工作电压 10Kv以上
发生闪电的云层间的电压 可达 Kv小资料常 见 的 电 压1、电压表的作用：2、电路图中的 符号是测量电压的大小3、电压表的结构4、电压表的使用规则：5、读数刻度校零旋钮表盘负接线柱电压表的
代表符号指针正接线柱量程电压表结构1、电压表应怎样接入被测电路中？
2、电流应从哪个接线柱流入，从哪
个接线柱流出？
3、是否可以超量程？如果事先不知
道被测电压的大小应怎么办？
4、可否直接接到电源的两极上？问 题电压表的使用规则：①电压表必须 在电路中；如果串联了会出现的现象是：并联电压表的示数很大，几乎等
于电源电压。如果电路中有
小灯泡和电流表，会出现小
灯泡不亮，电流表示数几乎
为零的现象。
下一页②“＋、－”接线柱的接法要
正确；
电流从_____________流入，
从_______________流出.
电压表的指针向左偏转如果接反了会出现的现象是“+” 接线柱“-”接线柱③被测电压不能超
过______________；电压表的量程下一页下一页测电压实验电路图想想议议图6.1-5在给图6.1-5的电路连接电源时，哪端应连接电源正极？哪端应连接电源负极？被测电阻两端电压的测量范围是多少？你能在图上标出电流的方向吗？
0～3v想想做做生活中，常常把电池串联起来使用。把一节电池的负极和另一节电池的正极连在一起，余下的一节正极和一节负极就是这个电池组（battery）的正极和负极。用这样的办法可以把两节、三节或更多的电池串联起来（图6.1—7）。
分别测量每节电池的电压，然后测量这个电池组的电压。它们之间有什么关系？图6.1—7 电池的串联U=nU1知识小结什么提供电压，电压的作用。
电压的代表符号
电压的单位，单位符号及换算
常见的电压值作用
结构
正确使用方法
读数1、电压2、电压表作业 1．动手动脑学物理。
2．巩固复习本节内容；了解家中各种用
电器的电压值，观察家里的可调亮度
的台灯是怎样调节亮度的？
