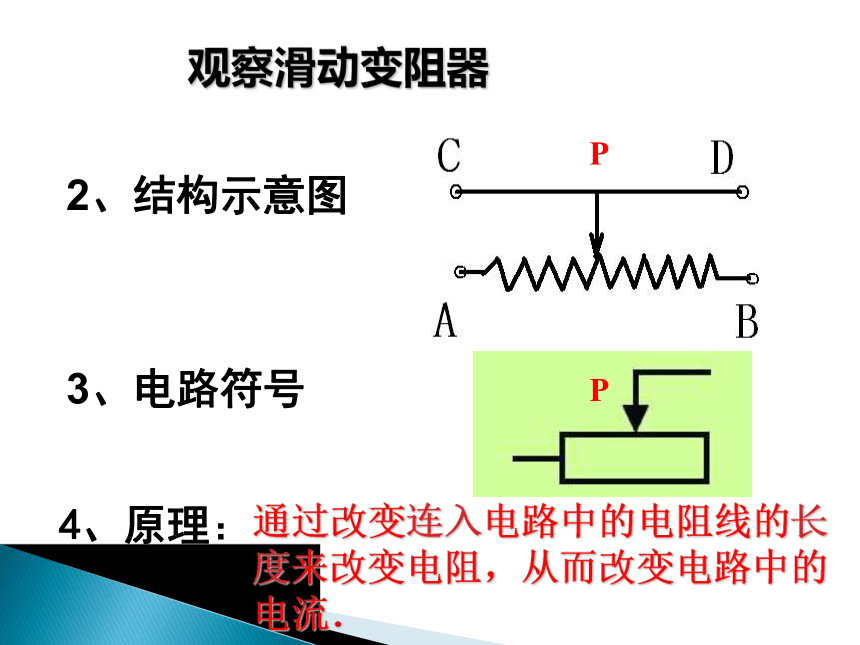

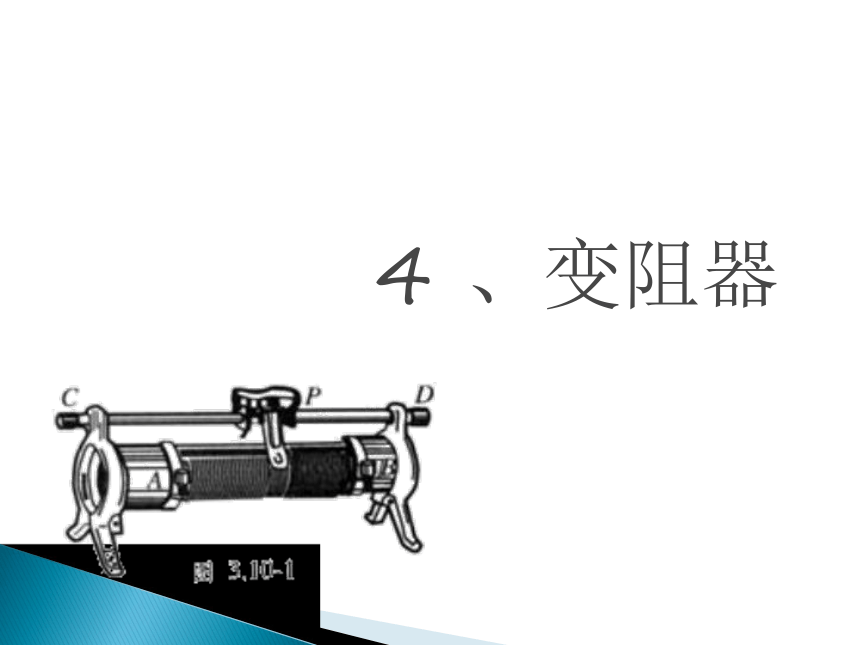

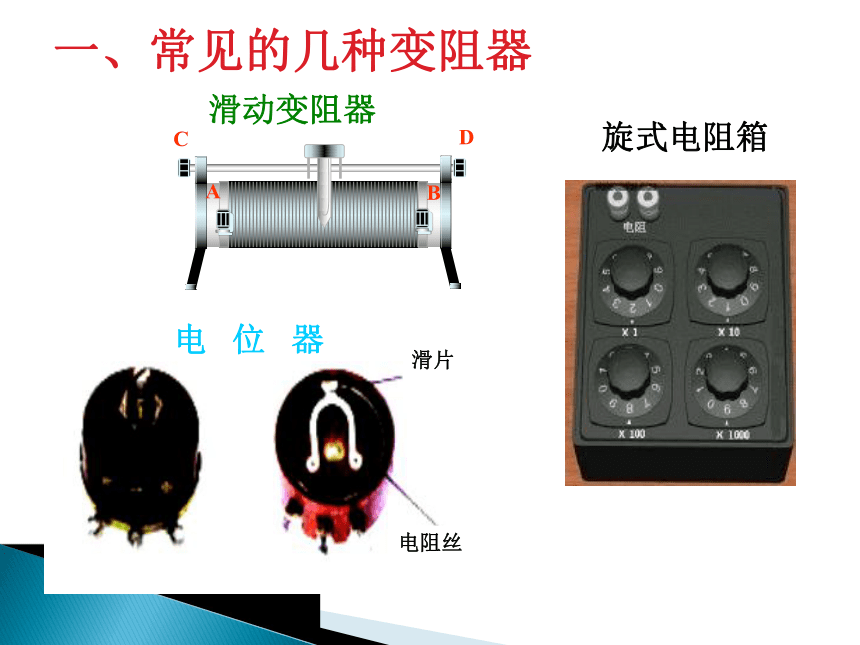

课件35张PPT。 4 、变阻器观察几种现象滑动变阻器电 位 器旋式电阻箱一、常见的几种变阻器问题1：变阻器是用来改变电阻的仪器，导体电阻大小与哪些因素有关？

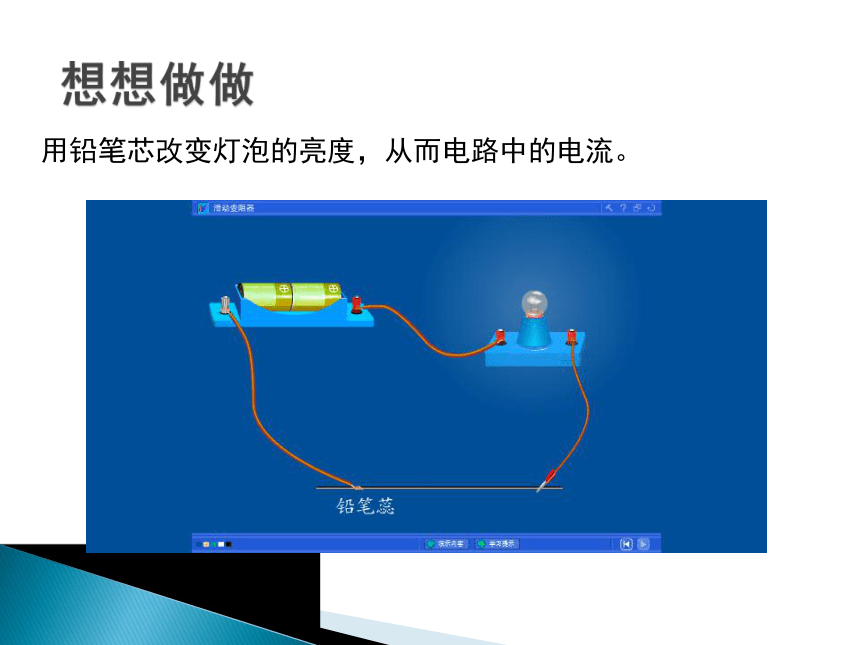

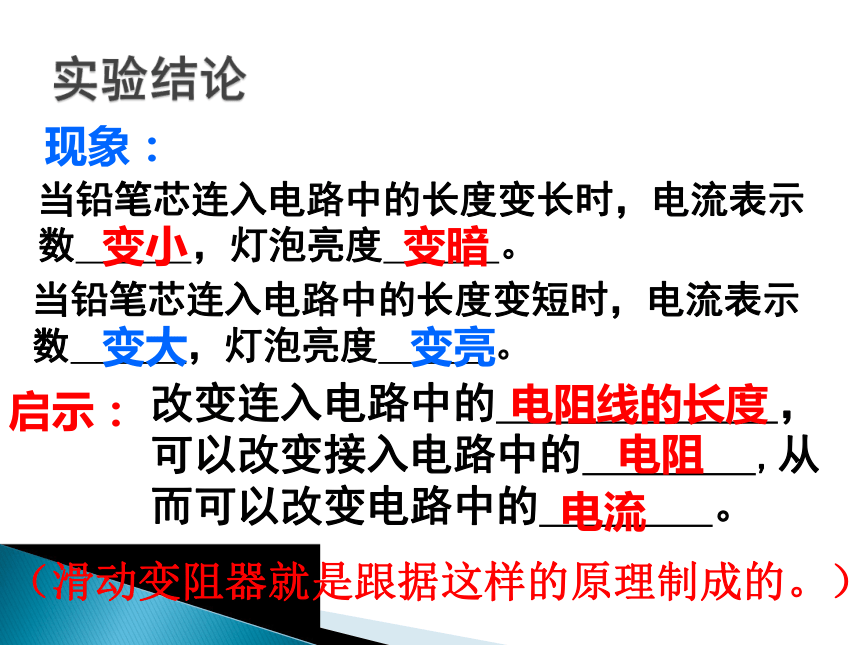

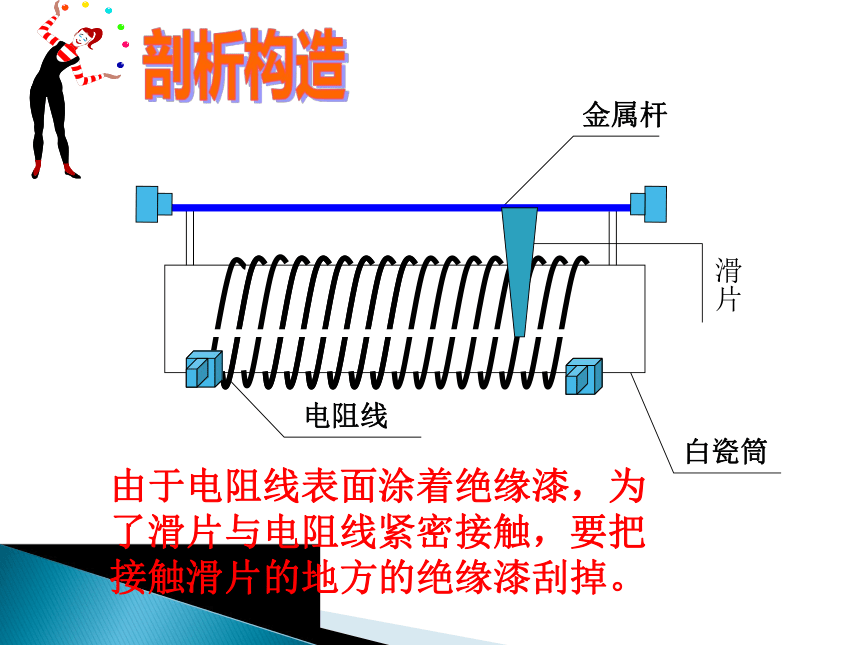

问题2：要改变导体的电阻，改变上述哪个因素最方便？提出问题导体的长度、材料、横截面积、温度导体的长度想想做做用铅笔芯改变灯泡的亮度，从而电路中的电流。实验结论当铅笔芯连入电路中的长度变长时，电流表示数 ，灯泡亮度 。现象：变小改变连入电路中的 ，可以改变接入电路中的 ,从而可以改变电路中的 。启示：电阻线的长度电流当铅笔芯连入电路中的长度变短时，电流表示数 ，灯泡亮度 。变大变亮变暗电阻（滑动变阻器就是跟据这样的原理制成的。）1、构造二、观察滑动变阻器滑片P接线柱D接线柱B接线柱C接线柱A金属杆瓷筒支架电阻线圈剖析构造由于电阻线表面涂着绝缘漆，为了滑片与电阻线紧密接触，要把接触滑片的地方的绝缘漆刮掉。2、结构示意图3、电路符号P观察滑动变阻器P4、原理：通过改变连入电路中的电阻线的长度来改变电阻，从而改变电路中的电流．5、制成：滑动变阻器是用电阻率较大的
合金线制成的,这种合金线又叫电阻线。

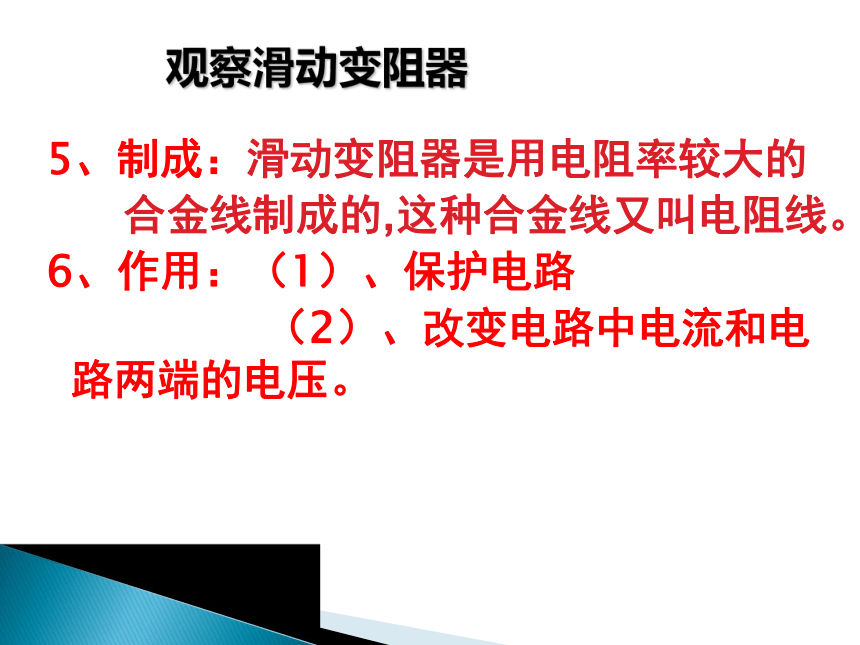

6、作用：（1）、保护电路

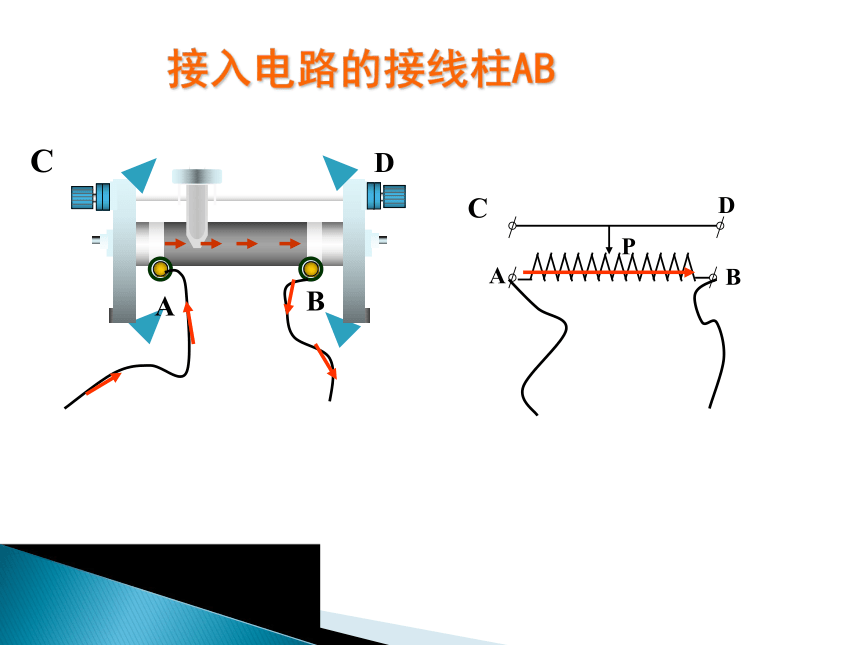

（2）、改变电路中电流和电路两端的电压。观察滑动变阻器DABCC接入电路的接线柱ABDABCC接入电路的接线柱ABDABCC接入电路的接线柱ABDABCC接入电路的接线柱CDDABCC接入电路的接线柱CDDABCC接入电路的接线柱CD错误DABCC1）接入电路的接线柱AC如何增大接入电路的电阻？A、滑片向左移B、滑片向右移DABCC2）接入电路的接线柱AD如何增大接入电路的电阻？
A、滑片向左移
B、滑片向右移DABCC3）接入电路的接线柱BC如何增大接入电路的电阻？
A、滑片向左移
B、滑片向右移4）接入电路的接线柱BD如何增大接入电路的电阻？
A、滑片向左移
B、滑片向右移DABCC 这是有四个接线柱的滑动变阻器，如果将它接入电路：
有几种是正确的呢？接线有什么特点？
哪两个接线柱之间电阻最大且不变呢？
哪两个接线柱之间电阻很小几乎为零呢？
有哪几种接法是等效的？ 接A、C=接A、D接B、C=接B、D滑动变阻器的使用方法 相当于接入一根导线 相当于接入一个定值电阻三、滑动变阻器的正确连接方法2、连接“一上一下”两个接 线柱1、串联接在电路中说明：① 不能使滑动变阻器电阻变化的接法有2种，其中“同上”电阻为0，而“同下”电阻是大。② 滑片越靠近下端的接线柱，接入电路的电阻越小。 四、铭牌上标有什么？其含义是什么？ “20Ω 2A”是什么意思？ 20Ω 2A变阻器的最大阻值是20Ω，允许通过的最大电流是2A。(否则会烧坏变阻器)五、滑动变阻器使用注意事项 使用注意事项： 1、在闭合开关之前，应将滑片置于阻值最大端。 （目的是保护电路） 2、不能超过允许通过的最大电流
（否则烧坏滑动变阻器）六、变阻器的应用调光台灯调温电熨斗调速器等 油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻 ，油量表（电流表）的示数 。变小变大 实验电路
七、活动:练习使用滑动变阻器八、电阻箱读数方法：指针所指数值乘以倍数后相加特点：是能够准确表示连入电路的电阻值，但不能连续改变 一、滑动变阻器
1、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。
2、构造：
3、结构示意图：
4、元件符号
5、连接方法：（1）串联接入电路；
（2）连接“一上一下”两个接线柱。
6、注意事项：
（1）在闭合开关之前，应将滑片置于阻值最大端。
（2）不能超过滑动变阻器允许通过的最大电流
二、电阻箱你学到了什么 例1 在如图的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是（ ???）
练习：D 例2 图所示的电路，滑动变阻器的滑片P向左移动时，若灯始终发光，则（ ）。A．灯变亮，电流表示数减小 B．灯变亮，电流表示数增大C．灯变暗，电流表示数增大 D．灯变暗，电流表示数减小B谢谢大家！
