【精品课件】2015山东泰安市新泰（汶南一中）优秀物理（九上）备课资源评选优秀作品：17.4欧姆定律在串并联电路中的应用课件

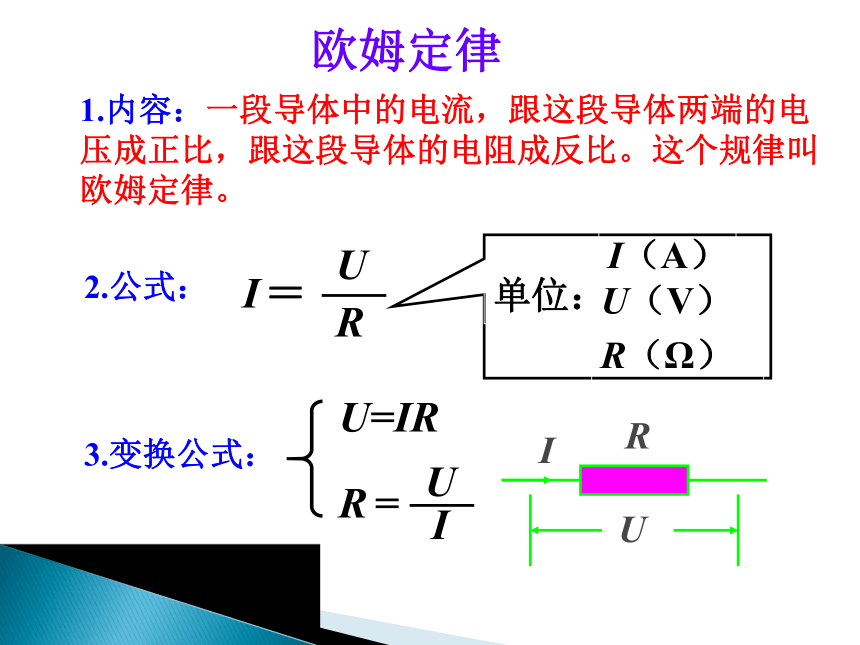

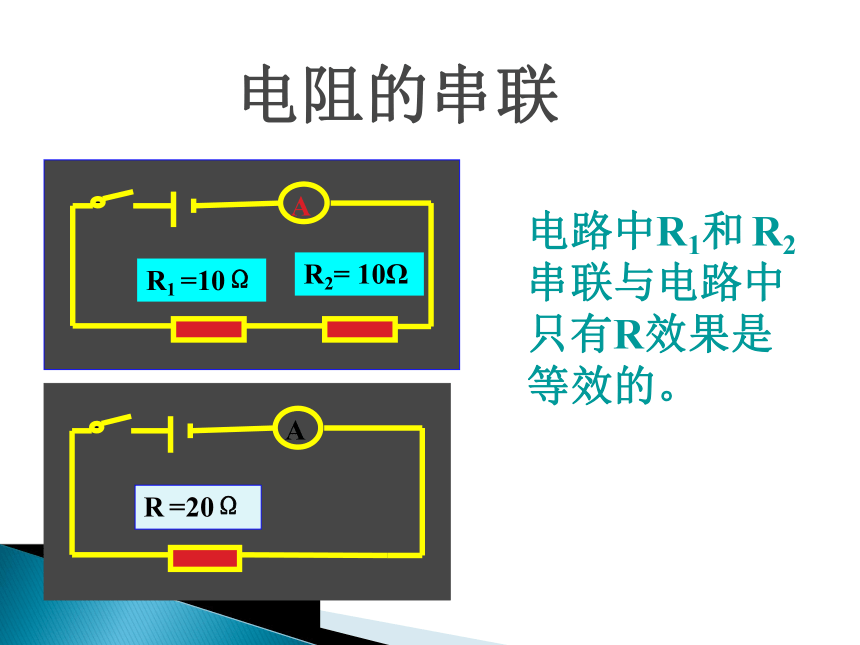

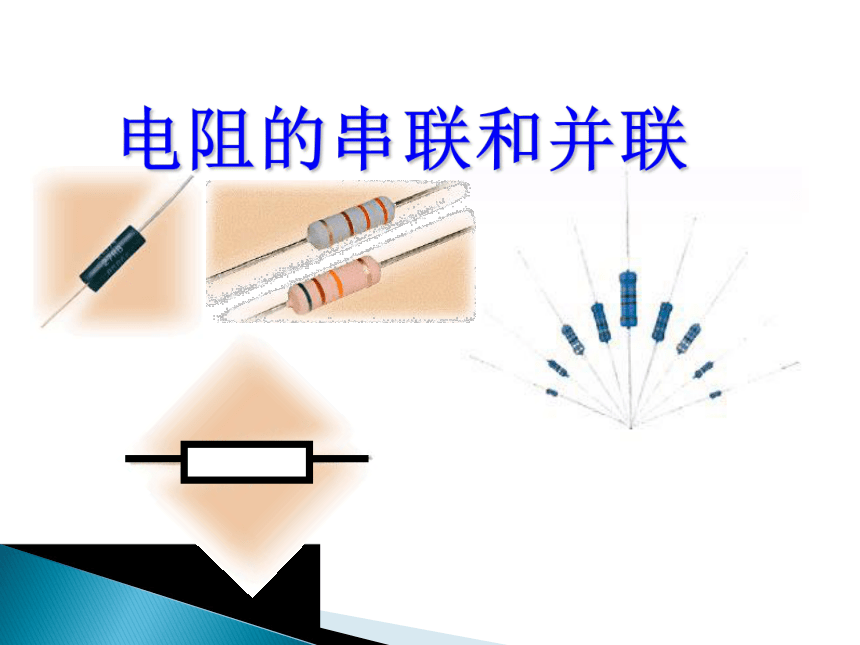

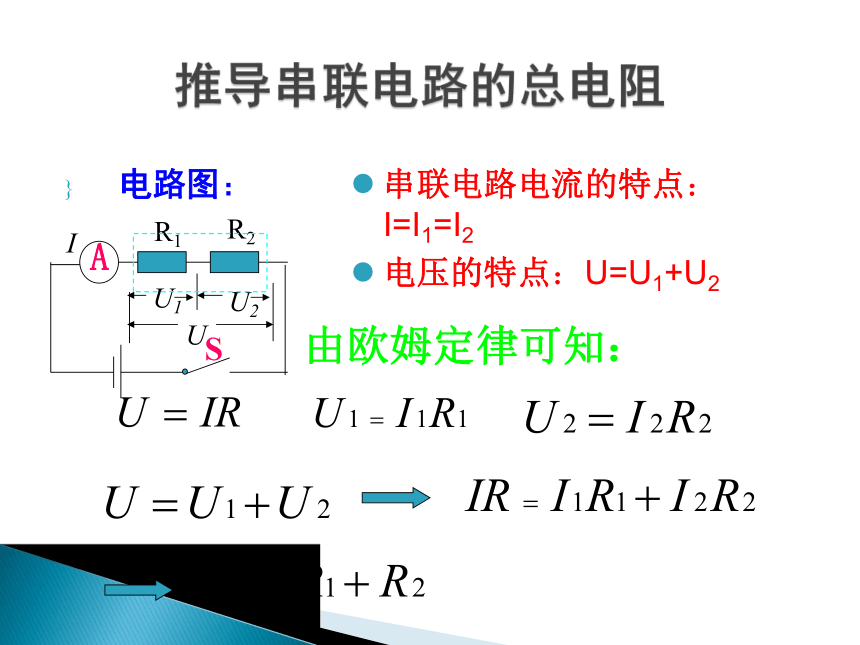

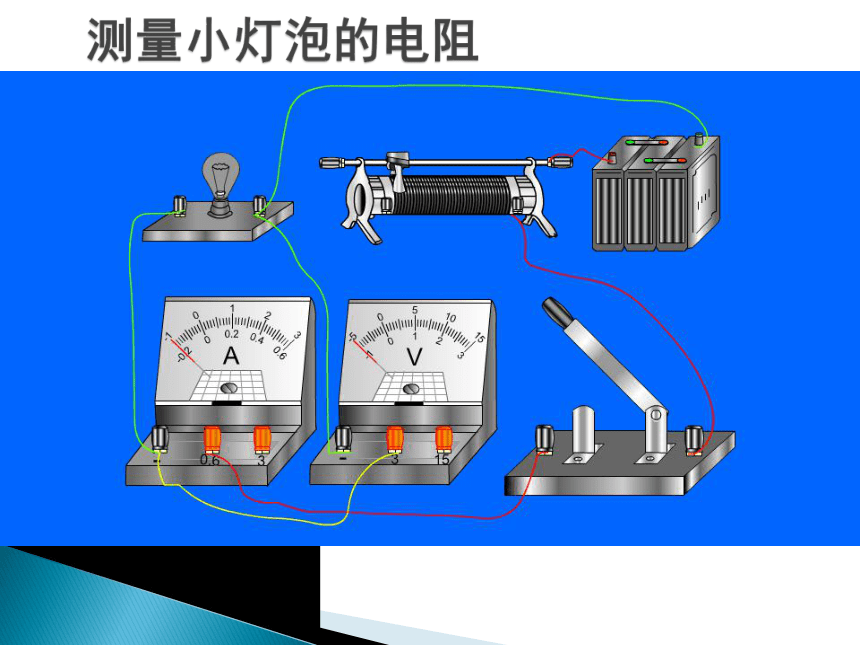

课件16张PPT。电阻的串联和并联 欧姆定律1.内容：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。 2.公式： 3.变换公式：U=IR测量小灯泡的电阻电路中R1和 R2 串联与电路中只有R效果是等效的。电阻的串联 电路图：推导串联电路的总电阻串联电路电流的特点：I=I1=I2

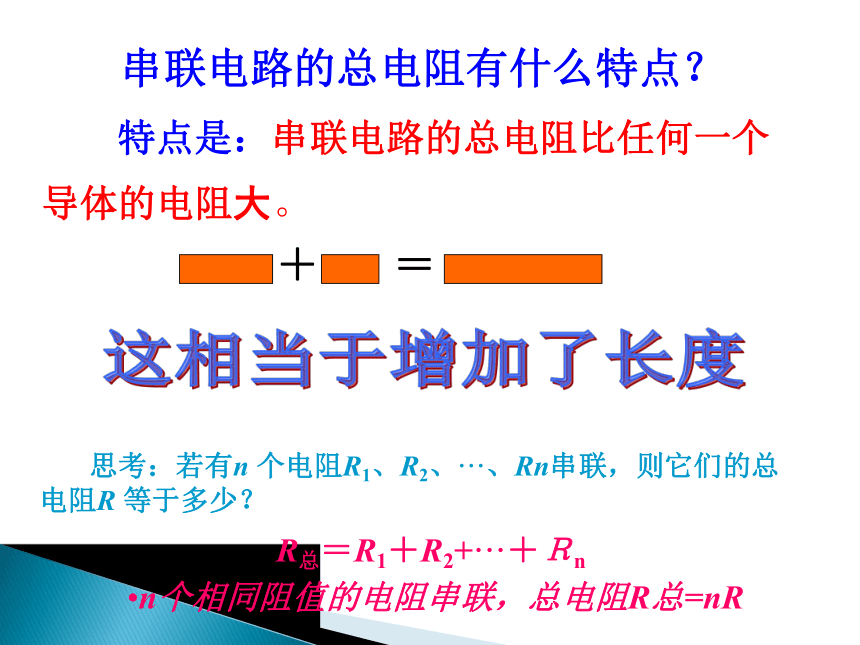

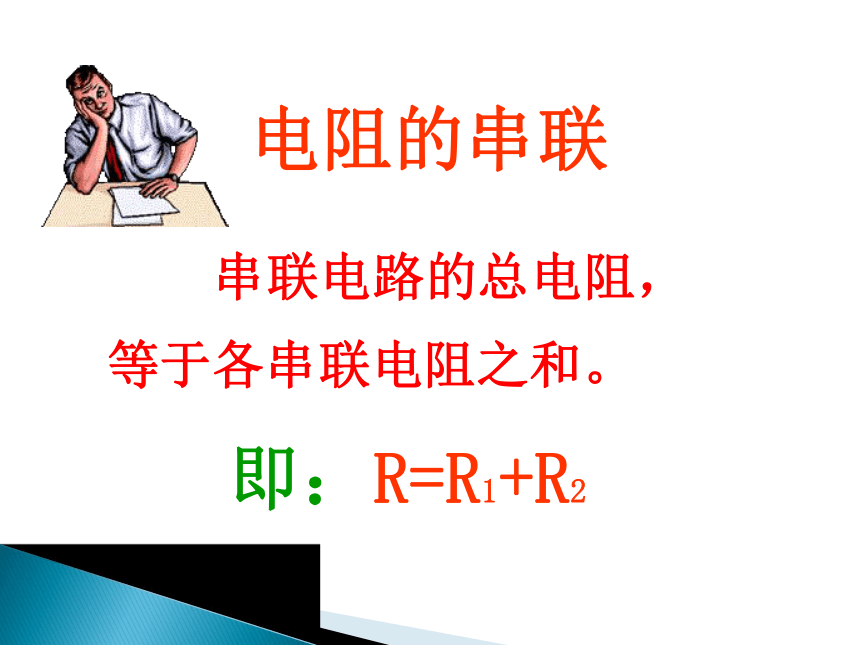

电压的特点：U=U1+U2由欧姆定律可知：串联电路的总电阻有什么特点？ 特点是：串联电路的总电阻比任何一个导体的电阻大。＋＝ 思考：若有n 个电阻R1、R2、···、Rn串联，则它们的总电阻R 等于多少？R总＝R1＋R2+···＋Ｒnn个相同阻值的电阻串联，总电阻R总=nR这相当于增加了长度学到了什么？电阻的串联即：R=R1+R2 串联电路的总电阻，等于各串联电阻之和。 [例题1] 把10Ω的电阻和20Ω的电阻串联起来，接在电压是6伏特的电源上，求这个电路中的电流。电阻的并联U= U1= U2
I=I1+I2 并联电路的总电阻的倒数,等于各并联电阻的倒数之和.实验研究结论： 几个电阻并联后相当于增加了导体的横截面积,总电阻比其中任一个电阻的阻值都小。 例2、已知：R1＝20欧，R2＝60欧，求R1和R2并联时的总电阻是多大？解：答：R1和R2并联后的总电阻是15欧。由得代入数据　得 1、串联电路的总电阻等于各部分电阻之和R=R1+R2+R3+…+Rn
n个相同阻值的电阻串联，总电阻R总=nR
小结: 2、并联电路的总电阻的倒数,等于各并联电阻的倒数之和.
1。如图所示电路，电源电压保持不变，若变阻器滑片P向
左滑动时，则 ( )A. V1表示数增大，A表示数减小
B. V1表示数减小，A表示数减小
C. V1表示数增大，A表示数增大
D. V1表示数减小，A表示数增大课堂练习：c 想一想 ２．有两个电阻，R1=3Ω, R2=9Ω，把它们串联后接到电路中，它们的总电阻是 ，通过它们的电流比I1 :I2 = ，它们两端的电压之比U1 :U2 = 。
12Ω1:11:3再见！
