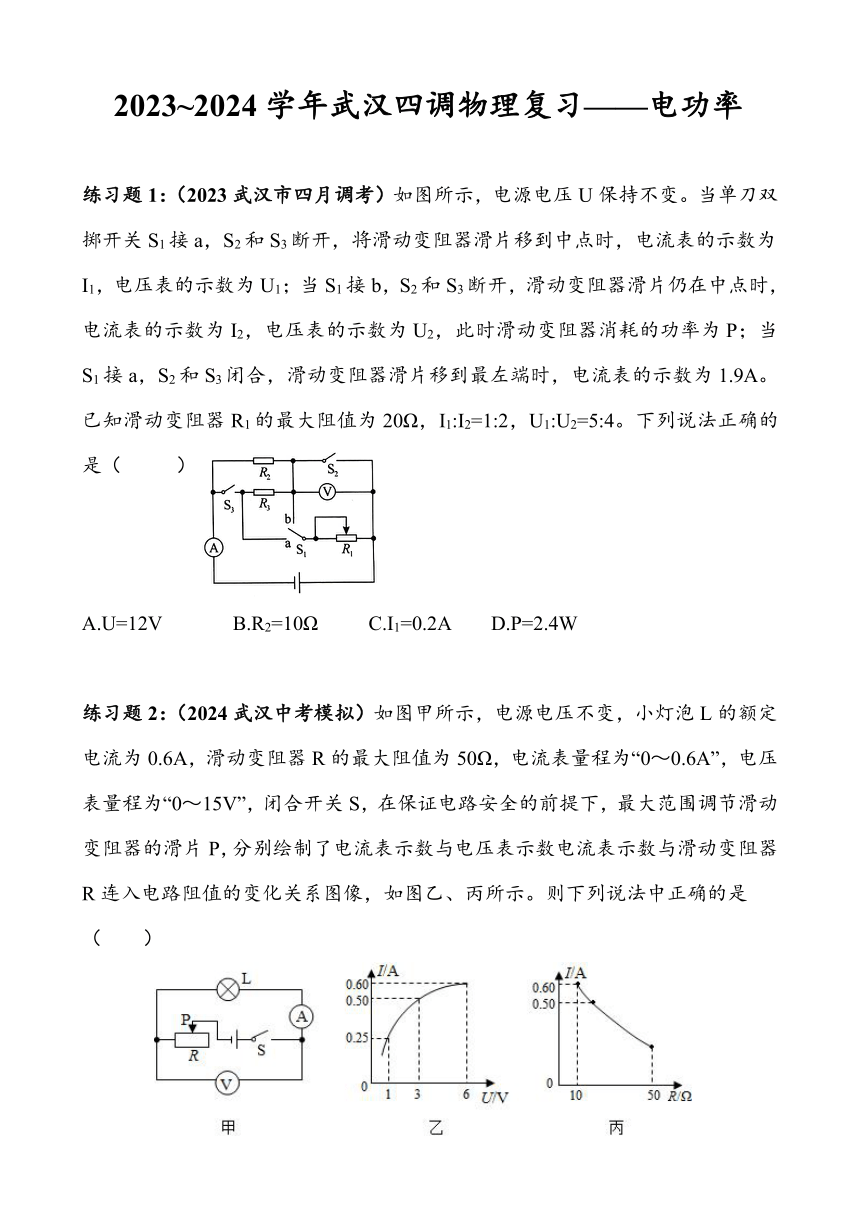

2023~2024学年武汉四调物理复习——电功率
练习题1：（2023武汉市四月调考）如图所示，电源电压U保持不变。当单刀双掷开关S1接a，S2和S3断开，将滑动变阻器滑片移到中点时，电流表的示数为I1，电压表的示数为U1；当S1接b，S2和S3断开，滑动变阻器滑片仍在中点时，电流表的示数为I2，电压表的示数为U2，此时滑动变阻器消耗的功率为P；当S1接a，S2和S3闭合，滑动变阻器滑片移到最左端时，电流表的示数为1.9A。已知滑动变阻器R1的最大阻值为20Ω，I1:I2=1:2，U1:U2=5:4。下列说法正确的是（ C ）
A.U=12V B.R2=10Ω C.I1=0.2A D.P=2.4W
练习题2：（2024武汉中考模拟）如图甲所示，电源电压不变，小灯泡L的额定电流为0.6A，滑动变阻器R的最大阻值为50Ω，电流表量程为“0～0.6A”，电压表量程为“0～15V”，闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数电流表示数与滑动变阻器R连入电路阻值的变化关系图像，如图乙、丙所示。则下列说法中正确的是（ ）
①小灯泡的额定功率为3.6w；
②电源电压为16V；
③当电流表示数为0.25A时，滑动变阻器消耗的电功率为2.25W；
④若将电压表量程换为0～3V，滑动变阻器允许连入电路的阻值范围为18Ω～50Ω。
A．①② B．①③ C．①④ D．③④
练习题3：如图所示，电源电压U 保持不变，滑动变阻器R0的最大电阻是25Ω。当开关 S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是 U1，R1 的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和 R3的功率之和是1.6W；当开关 S1、S2和 S3 都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知 R2︰R3=3︰1，U1︰U1′=3︰2，P1︰P1′=1︰36。在开关闭合或断开，移动滑动变阻器的过程中，下列结论错误的是（ ）
A. 电流表的最大示数是 2.1A B. R2的阻值是 30Ω
C. 该电路的最大功率是 24.3W D. 电源电压是 9V
练习题4：（2022七一华源模拟） 如图所示，当只闭合 S1、S2，滑片 P 在 R3 最右端时，电压表 V2 示数为 U1，电流表 A2 示数为 I1；当只闭合 S1，且滑片 P 在 R3 最右端时，电压表 V1 示数为 U2；当只闭合 S1，且滑片 P 在 R3 最左端时，电阻 R1 消耗的电功率为 P1＝2.5W；当 S1，S2，S3 均闭合，滑片 P 移至 R3 中点时，电流表 A2 示数为 I2，A1 示数为 I3＝3A。已知 I1：I2＝1：4，U1：U2＝7：下列说法正确的是（ ）
A.电源电压为 20V
B.当只闭合 S1、S3，电路总功率为 22.5W
C.当只闭合 S1 时，电路总功率最大为 15W
D.电阻 R3 的最大阻值为 20Ω
练习题5：（2022青山区中考模拟）如图所示的电路中，电源电压不变，当S2断开，S1和S3闭合，滑动变阻器的滑片移到a端时，电流表A1和A2的示数之比为1：2，R1的功率为P1，再断开S3，滑片从a端滑到b端时，电压表示数变化了4V.电流表A1的示数变化了0.2A；当S1和S3断开，S2闭合，滑片移到a端时，R3的功率为P′，已知滑动变阻器的最大阻值为40Ω，P：P'＝18：1，下列判断正确的是（ ）
A.电源电压为9V
B．R3的阻值为20Ω
C.当S1和S3断开，S2闭合时，电路消耗的最大功率为0.36W
D.当S1、S2和S3闭合，滑片移到a端时，电流表A1和A2的示数之比为5:8
练习题6：如图所示的电路中，电源电压保持不变，当所有开关都闭合，滑动变阻器的滑片移到最右端时，R1的功率为P1，电流表A1和A2的示数之比为3:4；若再断开S2，则电流表A1和A2的示数之比为1:2；当S、S2闭合，S1、S3断开，滑动变阻器的滑片移到中点时，电压表的示数为4V，R1的功率为P1'，已知R2的最大阻值为20Ω,下列判断正确的是
A．电源电压为12V
B．R1的阻值为30Ω
C．S、S1、S2、S3都闭合，电流表A的最小示数为1.75A
D．P1:P1'＝16:49

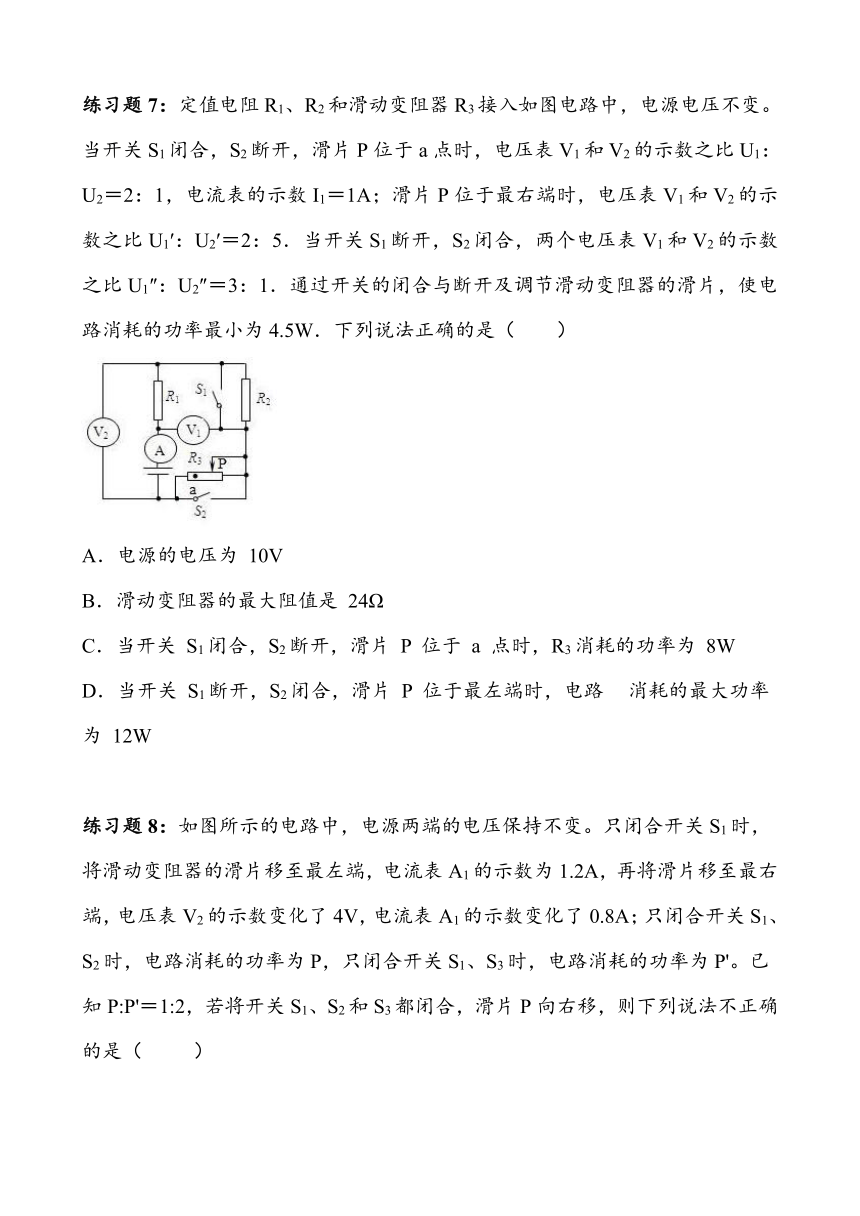

练习题7：定值电阻R1、R2和滑动变阻器R3接入如图电路中，电源电压不变。当开关S1闭合，S2断开，滑片P位于a点时，电压表V1和V2的示数之比U1：U2＝2：1，电流表的示数I1＝1A；滑片P位于最右端时，电压表V1和V2的示数之比U1′：U2′＝2：5．当开关S1断开，S2闭合，两个电压表V1和V2的示数之比U1″：U2″＝3：1．通过开关的闭合与断开及调节滑动变阻器的滑片，使电路消耗的功率最小为4.5W．下列说法正确的是（ ）
A．电源的电压为 10V
B．滑动变阻器的最大阻值是 24Ω
C．当开关 S1闭合，S2断开，滑片 P 位于 a 点时，R3消耗的功率为 8W
D．当开关 S1断开，S2闭合，滑片 P 位于最左端时，电路 消耗的最大功率为 12W
练习题8：如图所示的电路中，电源两端的电压保持不变。只闭合开关S1时，将滑动变阻器的滑片移至最左端，电流表A1的示数为1.2A，再将滑片移至最右端，电压表V2的示数变化了4V，电流表A1的示数变化了0.8A；只闭合开关S1、S2时，电路消耗的功率为P，只闭合开关S1、S3时，电路消耗的功率为P'。已知P:P'＝1:2，若将开关S1、S2和S3都闭合，滑片P向右移，则下列说法不正确的是（ ）
A．R1、R3的阻值分别为10Ω、5Ω
B．电流表A2最小示数为2.4A
C．电压表V2的示数变化范围为12～18V
D．10s电路消耗的电能最少为1080J
练习题9：如图所示，电源电压U保持不变，灯泡L标有“6V 3W”字样。当开关S1，S2都闭合，滑片P移到最左端时，电流表的示数为I，电压表V1、V2和V3的示数分别为U1、U2和U3；当开关S1闭合，S2断开，滑片P移到最右端时，电流表的示数为I′，电压表V1、V2和V3的示数分别为U1′、U2′和U3′。此时灯泡L恰好正常发光。已知U1：U3=2：3，U1′:U3′=5：2.下列表达式正确的是（ ）
A. I：I′=1：1 B. I：I′=2：3
C. U1：U1′=3：2 D. U3:U3′=2：3
练习题10：如图所示，电源电压U保持不变。当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最右端时，电路的总电流为I1，再将滑片滑至最左端，有一只电表的示数变为原来的五分之一，电路的总功率为P；当开关S1和S3闭合、S2断开，滑动变阻器的滑片从最右端滑至中点时，R3的功率增大了0.1W；当所有开关闭合，滑动变阻器的滑片在最左端时，电路的总电流为I2，两只电流表示数相差0.3A．已知I1：I2＝2：15，下列结论正确的是（ ）
A．R1＝40Ω B．U＝9V C．I2＝1.8A D．P＝14.4W
练习题11：如图所示，电源电压保持不变，小灯泡标有“6V W”，其电阻不随温度变化，电流表的量程为0~3A。当开关S、S2闭合时，滑片P在a端时电压表示数为U1，电流表示数为I1；滑片P在b端时电压表示数为U2，电流表示数为I2，此时R2消耗的电功率为P2。当开关S、S2、S 3闭合时，灯泡恰好正常发光。当开关S、S1、S2、S 3闭合时，R2消耗的电功率为P2’，P2：P2’=25:121，U1：U2=11：9，R2=10Ω 。则下列说法错误的是（ ）
A.电源电压为6V
B.灯泡的额定功率为3W
C.I1：I2=22：27
D．当开关S、S1、S2、S 3闭合时，电路消耗的总电功率最小为6.6W
练习题12：如图所示的电路中，电源电压U保持不变，定值电阻R2＝3Ω，将滑动变阻器的滑片P移至最右端，只闭合开关S1，电压表V1示数为U1，电压表V2的示数为U2，电流表的示数I1为0.4A；再将滑动变阻器的滑片P置于最左端时，电压表V1示数为U1′，电压表V2示数为U2′，电流表的示数为I2.。已知U1∶U1′＝2∶1，U2∶U2′＝1∶3．以下说法正确的是（ ）
A．U=6V B．R1=10Ω
C．I2.= 0.8A D．当开关都闭合，电流表的最小示数为5A
练习题13：图甲电路电源电压恒定不变，小灯泡标有“3V”字样。第一次只闭合S1、S3将滑动变阻器R的滑片从最下端滑到最上端。第二次只闭合开关S2，将滑动变阻器R的滑片从最下端向上滑到中点时，电压表V2的示数为1.5V；滑到最上端时，小灯泡恰好正常发光。图乙是两次实验中电流表A的示数与电压表V1、V2示数的关系图象，则下列判断不正确的是（ ）
A．小灯泡的额定功率为0.75W
B．定值电阻R0的阻值为12Ω
C．滑动变阻器R的最大阻值为15Ω
D．第一次移动滑片时电路消耗的最小功率为0.36W
练习题14：如图所示的电路中，小灯泡规格为“6V 3W”，电源电压和灯泡的电阻保持不变。当开关S1闭合，S2断开，滑动变阻器的滑片P移到A端时，R1的电功率为P1，电流表示数为I1；当开关S1断开，S2闭合时，R1的电功率为P1’，电流表示数为I2，此时灯L正常发光。已知P1︰P1’=9︰25，当开关S1、S2都断开，滑动变阻器接入电路的电阻为最大阻值的三分之一时，电压表V1的示数为U1，电压表V2的示数为U2，已知U1︰U2=3︰2，下列说法正确的是（ ）
A．电源电压为12 V B．R1的阻值为36 Ω
C．滑动变阻器的最大阻值为24 Ω D．电路消耗的最小功率为4.5 W
2023~2024学年武汉四调物理复习——电功率答案
练习题1：（2023武汉市四月调考）如图所示，电源电压U保持不变。当单刀双掷开关S1接a，S2和S3断开，将滑动变阻器滑片移到中点时，电流表的示数为I1，电压表的示数为U1；当S1接b，S2和S3断开，滑动变阻器滑片仍在中点时，电流表的示数为I2，电压表的示数为U2，此时滑动变阻器消耗的功率为P；当S1接a，S2和S3闭合，滑动变阻器滑片移到最左端时，电流表的示数为1.9A。已知滑动变阻器R1的最大阻值为20Ω，I1:I2=1:2，U1:U2=5:4。下列说法正确的是（ C ）
A.U=12V B.R2=10Ω C.I1=0.2A D.P=2.4W
练习题2：（2024武汉中考模拟）如图甲所示，电源电压不变，小灯泡L的额定电流为0.6A，滑动变阻器R的最大阻值为50Ω，电流表量程为“0～0.6A”，电压表量程为“0～15V”，闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数电流表示数与滑动变阻器R连入电路阻值的变化关系图像，如图乙、丙所示。则下列说法中正确的是（ D ）
①小灯泡的额定功率为3.6w；
②电源电压为16V；
③当电流表示数为0.25A时，滑动变阻器消耗的电功率为2.25W；
④若将电压表量程换为0～3V，滑动变阻器允许连入电路的阻值范围为18Ω～50Ω。
A．①② B．①③ C．①④ D．③④
练习题3：如图所示，电源电压U 保持不变，滑动变阻器R0的最大电阻是25Ω。当开关 S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是 U1，R1 的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和 R3的功率之和是1.6W；当开关 S1、S2和 S3 都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知 R2︰R3=3︰1，U1︰U1′=3︰2，P1︰P1′=1︰36。在开关闭合或断开，移动滑动变阻器的过程中，下列结论错误的是（ A ）
A. 电流表的最大示数是 2.1A B. R2的阻值是 30Ω
C. 该电路的最大功率是 24.3W D. 电源电压是 9V
练习题4：（2022七一华源模拟） 如图所示，当只闭合 S1、S2，滑片 P 在 R3 最右端时，电压表 V2 示数为 U1，电流表 A2 示数为 I1；当只闭合 S1，且滑片 P 在 R3 最右端时，电压表 V1 示数为 U2；当只闭合 S1，且滑片 P 在 R3 最左端时，电阻 R1 消耗的电功率为 P1＝2.5W；当 S1，S2，S3 均闭合，滑片 P 移至 R3 中点时，电流表 A2 示数为 I2，A1 示数为 I3＝3A。已知 I1：I2＝1：4，U1：U2＝7：下列说法正确的是（ B ）
A.电源电压为 20V
B.当只闭合 S1、S3，电路总功率为 22.5W
C.当只闭合 S1 时，电路总功率最大为 15W
D.电阻 R3 的最大阻值为 20Ω
练习题5：（2022青山区中考模拟）如图所示的电路中，电源电压不变，当S2断开，S1和S3闭合，滑动变阻器的滑片移到a端时，电流表A1和A2的示数之比为1：2，R1的功率为P1，再断开S3，滑片从a端滑到b端时，电压表示数变化了4V.电流表A1的示数变化了0.2A；当S1和S3断开，S2闭合，滑片移到a端时，R3的功率为P′，已知滑动变阻器的最大阻值为40Ω，P：P'＝18：1，下列判断正确的是（ D ）
A.电源电压为9V
B．R3的阻值为20Ω
C.当S1和S3断开，S2闭合时，电路消耗的最大功率为0.36W
D.当S1、S2和S3闭合，滑片移到a端时，电流表A1和A2的示数之比为5:8
练习题6：如图所示的电路中，电源电压保持不变，当所有开关都闭合，滑动变阻器的滑片移到最右端时，R1的功率为P1，电流表A1和A2的示数之比为3:4；若再断开S2，则电流表A1和A2的示数之比为1:2；当S、S2闭合，S1、S3断开，滑动变阻器的滑片移到中点时，电压表的示数为4V，R1的功率为P1'，已知R2的最大阻值为20Ω,下列判断正确的是（ D ）
A．电源电压为12V
B．R1的阻值为30Ω
C．S、S1、S2、S3都闭合，电流表A的最小示数为1.75A
D．P1:P1'＝16:49
练习题7：定值电阻R1、R2和滑动变阻器R3接入如图电路中，电源电压不变。当开关S1闭合，S2断开，滑片P位于a点时，电压表V1和V2的示数之比U1：U2＝2：1，电流表的示数I1＝1A；滑片P位于最右端时，电压表V1和V2的示数之比U1′：U2′＝2：5．当开关S1断开，S2闭合，两个电压表V1和V2的示数之比U1″：U2″＝3：1．通过开关的闭合与断开及调节滑动变阻器的滑片，使电路消耗的功率最小为4.5W．下列说法正确的是（ D ）
A．电源的电压为 10V
B．滑动变阻器的最大阻值是 24Ω
C．当开关 S1闭合，S2断开，滑片 P 位于 a 点时，R3消耗的功率为 8W
D．当开关 S1断开，S2闭合，滑片 P 位于最左端时，电路 消耗的最大功率为 12W
练习题8：如图所示的电路中，电源两端的电压保持不变。只闭合开关S1时，将滑动变阻器的滑片移至最左端，电流表A1的示数为1.2A，再将滑片移至最右端，电压表V2的示数变化了4V，电流表A1的示数变化了0.8A；只闭合开关S1、S2时，电路消耗的功率为P，只闭合开关S1、S3时，电路消耗的功率为P'。已知P:P'＝1:2，若将开关S1、S2和S3都闭合，滑片P向右移，则下列说法不正确的是（ B ）
A．R1、R3的阻值分别为10Ω、5Ω
B．电流表A2最小示数为2.4A
C．电压表V2的示数变化范围为12～18V
D．10s电路消耗的电能最少为1080J
练习题9：如图所示，电源电压U保持不变，灯泡L标有“6V 3W”字样。当开关S1，S2都闭合，滑片P移到最左端时，电流表的示数为I，电压表V1、V2和V3的示数分别为U1、U2和U3；当开关S1闭合，S2断开，滑片P移到最右端时，电流表的示数为I′，电压表V1、V2和V3的示数分别为U1′、U2′和U3′。此时灯泡L恰好正常发光。已知U1：U3=2：3，U1′:U3′=5：2.下列表达式正确的是（ D ）
A. I：I′=1：1 B. I：I′=2：3
C. U1：U1′=3：2 D. U3:U3′=2：3
练习题10：如图所示，电源电压U保持不变。当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最右端时，电路的总电流为I1，再将滑片滑至最左端，有一只电表的示数变为原来的五分之一，电路的总功率为P；当开关S1和S3闭合、S2断开，滑动变阻器的滑片从最右端滑至中点时，R3的功率增大了0.1W；当所有开关闭合，滑动变阻器的滑片在最左端时，电路的总电流为I2，两只电流表示数相差0.3A．已知I1：I2＝2：15，下列结论正确的是（ A ）
A．R1＝40Ω B．U＝9V C．I2＝1.8A D．P＝14.4W
练习题11：如图所示，电源电压保持不变，小灯泡标有“6V W”，其电阻不随温度变化，电流表的量程为0~3A。当开关S、S2闭合时，滑片P在a端时电压表示数为U1，电流表示数为I1；滑片P在b端时电压表示数为U2，电流表示数为I2，此时R2消耗的电功率为P2。当开关S、S2、S 3闭合时，灯泡恰好正常发光。当开关S、S1、S2、S 3闭合时，R2消耗的电功率为P2’，P2：P2’=25:121，U1：U2=11：9，R2=10Ω 。则下列说法错误的是（ D ）
A.电源电压为6V
B.灯泡的额定功率为3W
C.I1：I2=22：27
D．当开关S、S1、S2、S 3闭合时，电路消耗的总电功率最小为6.6W
练习题12：如图所示的电路中，电源电压U保持不变，定值电阻R2＝3Ω，将滑动变阻器的滑片P移至最右端，只闭合开关S1，电压表V1示数为U1，电压表V2的示数为U2，电流表的示数I1为0.4A；再将滑动变阻器的滑片P置于最左端时，电压表V1示数为U1′，电压表V2示数为U2′，电流表的示数为I2.。已知U1∶U1′＝2∶1，U2∶U2′＝1∶3．以下说法正确的是（ A ）
A．U=6V B．R1=10Ω
C．I2.= 0.8A D．当开关都闭合，电流表的最小示数为5A
练习题13：图甲电路电源电压恒定不变，小灯泡标有“3V”字样。第一次只闭合S1、S3将滑动变阻器R的滑片从最下端滑到最上端。第二次只闭合开关S2，将滑动变阻器R的滑片从最下端向上滑到中点时，电压表V2的示数为1.5V；滑到最上端时，小灯泡恰好正常发光。图乙是两次实验中电流表A的示数与电压表V1、V2示数的关系图象，则下列判断不正确的是（ B ）
A．小灯泡的额定功率为0.75W
B．定值电阻R0的阻值为12Ω
C．滑动变阻器R的最大阻值为15Ω
D．第一次移动滑片时电路消耗的最小功率为0.36W
练习题14：如图所示的电路中，小灯泡规格为“6V 3W”，电源电压和灯泡的电阻保持不变。当开关S1闭合，S2断开，滑动变阻器的滑片P移到A端时，R1的电功率为P1，电流表示数为I1；当开关S1断开，S2闭合时，R1的电功率为P1’，电流表示数为I2，此时灯L正常发光。已知P1︰P1’=9︰25，当开关S1、S2都断开，滑动变阻器接入电路的电阻为最大阻值的三分之一时，电压表V1的示数为U1，电压表V2的示数为U2，已知U1︰U2=3︰2，下列说法正确的是（ D ）
A．电源电压为12 V B．R1的阻值为36 Ω
C．滑动变阻器的最大阻值为24 Ω D．电路消耗的最小功率为4.5 W
练习题1：（2023武汉市四月调考）如图所示，电源电压U保持不变。当单刀双掷开关S1接a，S2和S3断开，将滑动变阻器滑片移到中点时，电流表的示数为I1，电压表的示数为U1；当S1接b，S2和S3断开，滑动变阻器滑片仍在中点时，电流表的示数为I2，电压表的示数为U2，此时滑动变阻器消耗的功率为P；当S1接a，S2和S3闭合，滑动变阻器滑片移到最左端时，电流表的示数为1.9A。已知滑动变阻器R1的最大阻值为20Ω，I1:I2=1:2，U1:U2=5:4。下列说法正确的是（ C ）
A.U=12V B.R2=10Ω C.I1=0.2A D.P=2.4W
练习题2：（2024武汉中考模拟）如图甲所示，电源电压不变，小灯泡L的额定电流为0.6A，滑动变阻器R的最大阻值为50Ω，电流表量程为“0～0.6A”，电压表量程为“0～15V”，闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数电流表示数与滑动变阻器R连入电路阻值的变化关系图像，如图乙、丙所示。则下列说法中正确的是（ ）
①小灯泡的额定功率为3.6w；
②电源电压为16V；
③当电流表示数为0.25A时，滑动变阻器消耗的电功率为2.25W；
④若将电压表量程换为0～3V，滑动变阻器允许连入电路的阻值范围为18Ω～50Ω。
A．①② B．①③ C．①④ D．③④
练习题3：如图所示，电源电压U 保持不变，滑动变阻器R0的最大电阻是25Ω。当开关 S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是 U1，R1 的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和 R3的功率之和是1.6W；当开关 S1、S2和 S3 都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知 R2︰R3=3︰1，U1︰U1′=3︰2，P1︰P1′=1︰36。在开关闭合或断开，移动滑动变阻器的过程中，下列结论错误的是（ ）
A. 电流表的最大示数是 2.1A B. R2的阻值是 30Ω
C. 该电路的最大功率是 24.3W D. 电源电压是 9V
练习题4：（2022七一华源模拟） 如图所示，当只闭合 S1、S2，滑片 P 在 R3 最右端时，电压表 V2 示数为 U1，电流表 A2 示数为 I1；当只闭合 S1，且滑片 P 在 R3 最右端时，电压表 V1 示数为 U2；当只闭合 S1，且滑片 P 在 R3 最左端时，电阻 R1 消耗的电功率为 P1＝2.5W；当 S1，S2，S3 均闭合，滑片 P 移至 R3 中点时，电流表 A2 示数为 I2，A1 示数为 I3＝3A。已知 I1：I2＝1：4，U1：U2＝7：下列说法正确的是（ ）
A.电源电压为 20V
B.当只闭合 S1、S3，电路总功率为 22.5W
C.当只闭合 S1 时，电路总功率最大为 15W
D.电阻 R3 的最大阻值为 20Ω
练习题5：（2022青山区中考模拟）如图所示的电路中，电源电压不变，当S2断开，S1和S3闭合，滑动变阻器的滑片移到a端时，电流表A1和A2的示数之比为1：2，R1的功率为P1，再断开S3，滑片从a端滑到b端时，电压表示数变化了4V.电流表A1的示数变化了0.2A；当S1和S3断开，S2闭合，滑片移到a端时，R3的功率为P′，已知滑动变阻器的最大阻值为40Ω，P：P'＝18：1，下列判断正确的是（ ）
A.电源电压为9V
B．R3的阻值为20Ω
C.当S1和S3断开，S2闭合时，电路消耗的最大功率为0.36W
D.当S1、S2和S3闭合，滑片移到a端时，电流表A1和A2的示数之比为5:8
练习题6：如图所示的电路中，电源电压保持不变，当所有开关都闭合，滑动变阻器的滑片移到最右端时，R1的功率为P1，电流表A1和A2的示数之比为3:4；若再断开S2，则电流表A1和A2的示数之比为1:2；当S、S2闭合，S1、S3断开，滑动变阻器的滑片移到中点时，电压表的示数为4V，R1的功率为P1'，已知R2的最大阻值为20Ω,下列判断正确的是
A．电源电压为12V
B．R1的阻值为30Ω
C．S、S1、S2、S3都闭合，电流表A的最小示数为1.75A
D．P1:P1'＝16:49
练习题7：定值电阻R1、R2和滑动变阻器R3接入如图电路中，电源电压不变。当开关S1闭合，S2断开，滑片P位于a点时，电压表V1和V2的示数之比U1：U2＝2：1，电流表的示数I1＝1A；滑片P位于最右端时，电压表V1和V2的示数之比U1′：U2′＝2：5．当开关S1断开，S2闭合，两个电压表V1和V2的示数之比U1″：U2″＝3：1．通过开关的闭合与断开及调节滑动变阻器的滑片，使电路消耗的功率最小为4.5W．下列说法正确的是（ ）
A．电源的电压为 10V
B．滑动变阻器的最大阻值是 24Ω
C．当开关 S1闭合，S2断开，滑片 P 位于 a 点时，R3消耗的功率为 8W
D．当开关 S1断开，S2闭合，滑片 P 位于最左端时，电路 消耗的最大功率为 12W
练习题8：如图所示的电路中，电源两端的电压保持不变。只闭合开关S1时，将滑动变阻器的滑片移至最左端，电流表A1的示数为1.2A，再将滑片移至最右端，电压表V2的示数变化了4V，电流表A1的示数变化了0.8A；只闭合开关S1、S2时，电路消耗的功率为P，只闭合开关S1、S3时，电路消耗的功率为P'。已知P:P'＝1:2，若将开关S1、S2和S3都闭合，滑片P向右移，则下列说法不正确的是（ ）
A．R1、R3的阻值分别为10Ω、5Ω
B．电流表A2最小示数为2.4A
C．电压表V2的示数变化范围为12～18V
D．10s电路消耗的电能最少为1080J
练习题9：如图所示，电源电压U保持不变，灯泡L标有“6V 3W”字样。当开关S1，S2都闭合，滑片P移到最左端时，电流表的示数为I，电压表V1、V2和V3的示数分别为U1、U2和U3；当开关S1闭合，S2断开，滑片P移到最右端时，电流表的示数为I′，电压表V1、V2和V3的示数分别为U1′、U2′和U3′。此时灯泡L恰好正常发光。已知U1：U3=2：3，U1′:U3′=5：2.下列表达式正确的是（ ）
A. I：I′=1：1 B. I：I′=2：3
C. U1：U1′=3：2 D. U3:U3′=2：3
练习题10：如图所示，电源电压U保持不变。当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最右端时，电路的总电流为I1，再将滑片滑至最左端，有一只电表的示数变为原来的五分之一，电路的总功率为P；当开关S1和S3闭合、S2断开，滑动变阻器的滑片从最右端滑至中点时，R3的功率增大了0.1W；当所有开关闭合，滑动变阻器的滑片在最左端时，电路的总电流为I2，两只电流表示数相差0.3A．已知I1：I2＝2：15，下列结论正确的是（ ）
A．R1＝40Ω B．U＝9V C．I2＝1.8A D．P＝14.4W
练习题11：如图所示，电源电压保持不变，小灯泡标有“6V W”，其电阻不随温度变化，电流表的量程为0~3A。当开关S、S2闭合时，滑片P在a端时电压表示数为U1，电流表示数为I1；滑片P在b端时电压表示数为U2，电流表示数为I2，此时R2消耗的电功率为P2。当开关S、S2、S 3闭合时，灯泡恰好正常发光。当开关S、S1、S2、S 3闭合时，R2消耗的电功率为P2’，P2：P2’=25:121，U1：U2=11：9，R2=10Ω 。则下列说法错误的是（ ）
A.电源电压为6V
B.灯泡的额定功率为3W
C.I1：I2=22：27
D．当开关S、S1、S2、S 3闭合时，电路消耗的总电功率最小为6.6W
练习题12：如图所示的电路中，电源电压U保持不变，定值电阻R2＝3Ω，将滑动变阻器的滑片P移至最右端，只闭合开关S1，电压表V1示数为U1，电压表V2的示数为U2，电流表的示数I1为0.4A；再将滑动变阻器的滑片P置于最左端时，电压表V1示数为U1′，电压表V2示数为U2′，电流表的示数为I2.。已知U1∶U1′＝2∶1，U2∶U2′＝1∶3．以下说法正确的是（ ）
A．U=6V B．R1=10Ω
C．I2.= 0.8A D．当开关都闭合，电流表的最小示数为5A
练习题13：图甲电路电源电压恒定不变，小灯泡标有“3V”字样。第一次只闭合S1、S3将滑动变阻器R的滑片从最下端滑到最上端。第二次只闭合开关S2，将滑动变阻器R的滑片从最下端向上滑到中点时，电压表V2的示数为1.5V；滑到最上端时，小灯泡恰好正常发光。图乙是两次实验中电流表A的示数与电压表V1、V2示数的关系图象，则下列判断不正确的是（ ）
A．小灯泡的额定功率为0.75W
B．定值电阻R0的阻值为12Ω
C．滑动变阻器R的最大阻值为15Ω
D．第一次移动滑片时电路消耗的最小功率为0.36W
练习题14：如图所示的电路中，小灯泡规格为“6V 3W”，电源电压和灯泡的电阻保持不变。当开关S1闭合，S2断开，滑动变阻器的滑片P移到A端时，R1的电功率为P1，电流表示数为I1；当开关S1断开，S2闭合时，R1的电功率为P1’，电流表示数为I2，此时灯L正常发光。已知P1︰P1’=9︰25，当开关S1、S2都断开，滑动变阻器接入电路的电阻为最大阻值的三分之一时，电压表V1的示数为U1，电压表V2的示数为U2，已知U1︰U2=3︰2，下列说法正确的是（ ）
A．电源电压为12 V B．R1的阻值为36 Ω
C．滑动变阻器的最大阻值为24 Ω D．电路消耗的最小功率为4.5 W
2023~2024学年武汉四调物理复习——电功率答案
练习题1：（2023武汉市四月调考）如图所示，电源电压U保持不变。当单刀双掷开关S1接a，S2和S3断开，将滑动变阻器滑片移到中点时，电流表的示数为I1，电压表的示数为U1；当S1接b，S2和S3断开，滑动变阻器滑片仍在中点时，电流表的示数为I2，电压表的示数为U2，此时滑动变阻器消耗的功率为P；当S1接a，S2和S3闭合，滑动变阻器滑片移到最左端时，电流表的示数为1.9A。已知滑动变阻器R1的最大阻值为20Ω，I1:I2=1:2，U1:U2=5:4。下列说法正确的是（ C ）
A.U=12V B.R2=10Ω C.I1=0.2A D.P=2.4W
练习题2：（2024武汉中考模拟）如图甲所示，电源电压不变，小灯泡L的额定电流为0.6A，滑动变阻器R的最大阻值为50Ω，电流表量程为“0～0.6A”，电压表量程为“0～15V”，闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数电流表示数与滑动变阻器R连入电路阻值的变化关系图像，如图乙、丙所示。则下列说法中正确的是（ D ）
①小灯泡的额定功率为3.6w；
②电源电压为16V；
③当电流表示数为0.25A时，滑动变阻器消耗的电功率为2.25W；
④若将电压表量程换为0～3V，滑动变阻器允许连入电路的阻值范围为18Ω～50Ω。
A．①② B．①③ C．①④ D．③④
练习题3：如图所示，电源电压U 保持不变，滑动变阻器R0的最大电阻是25Ω。当开关 S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是 U1，R1 的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和 R3的功率之和是1.6W；当开关 S1、S2和 S3 都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知 R2︰R3=3︰1，U1︰U1′=3︰2，P1︰P1′=1︰36。在开关闭合或断开，移动滑动变阻器的过程中，下列结论错误的是（ A ）
A. 电流表的最大示数是 2.1A B. R2的阻值是 30Ω
C. 该电路的最大功率是 24.3W D. 电源电压是 9V
练习题4：（2022七一华源模拟） 如图所示，当只闭合 S1、S2，滑片 P 在 R3 最右端时，电压表 V2 示数为 U1，电流表 A2 示数为 I1；当只闭合 S1，且滑片 P 在 R3 最右端时，电压表 V1 示数为 U2；当只闭合 S1，且滑片 P 在 R3 最左端时，电阻 R1 消耗的电功率为 P1＝2.5W；当 S1，S2，S3 均闭合，滑片 P 移至 R3 中点时，电流表 A2 示数为 I2，A1 示数为 I3＝3A。已知 I1：I2＝1：4，U1：U2＝7：下列说法正确的是（ B ）
A.电源电压为 20V
B.当只闭合 S1、S3，电路总功率为 22.5W
C.当只闭合 S1 时，电路总功率最大为 15W
D.电阻 R3 的最大阻值为 20Ω
练习题5：（2022青山区中考模拟）如图所示的电路中，电源电压不变，当S2断开，S1和S3闭合，滑动变阻器的滑片移到a端时，电流表A1和A2的示数之比为1：2，R1的功率为P1，再断开S3，滑片从a端滑到b端时，电压表示数变化了4V.电流表A1的示数变化了0.2A；当S1和S3断开，S2闭合，滑片移到a端时，R3的功率为P′，已知滑动变阻器的最大阻值为40Ω，P：P'＝18：1，下列判断正确的是（ D ）
A.电源电压为9V
B．R3的阻值为20Ω
C.当S1和S3断开，S2闭合时，电路消耗的最大功率为0.36W
D.当S1、S2和S3闭合，滑片移到a端时，电流表A1和A2的示数之比为5:8
练习题6：如图所示的电路中，电源电压保持不变，当所有开关都闭合，滑动变阻器的滑片移到最右端时，R1的功率为P1，电流表A1和A2的示数之比为3:4；若再断开S2，则电流表A1和A2的示数之比为1:2；当S、S2闭合，S1、S3断开，滑动变阻器的滑片移到中点时，电压表的示数为4V，R1的功率为P1'，已知R2的最大阻值为20Ω,下列判断正确的是（ D ）
A．电源电压为12V
B．R1的阻值为30Ω
C．S、S1、S2、S3都闭合，电流表A的最小示数为1.75A
D．P1:P1'＝16:49
练习题7：定值电阻R1、R2和滑动变阻器R3接入如图电路中，电源电压不变。当开关S1闭合，S2断开，滑片P位于a点时，电压表V1和V2的示数之比U1：U2＝2：1，电流表的示数I1＝1A；滑片P位于最右端时，电压表V1和V2的示数之比U1′：U2′＝2：5．当开关S1断开，S2闭合，两个电压表V1和V2的示数之比U1″：U2″＝3：1．通过开关的闭合与断开及调节滑动变阻器的滑片，使电路消耗的功率最小为4.5W．下列说法正确的是（ D ）
A．电源的电压为 10V
B．滑动变阻器的最大阻值是 24Ω
C．当开关 S1闭合，S2断开，滑片 P 位于 a 点时，R3消耗的功率为 8W
D．当开关 S1断开，S2闭合，滑片 P 位于最左端时，电路 消耗的最大功率为 12W
练习题8：如图所示的电路中，电源两端的电压保持不变。只闭合开关S1时，将滑动变阻器的滑片移至最左端，电流表A1的示数为1.2A，再将滑片移至最右端，电压表V2的示数变化了4V，电流表A1的示数变化了0.8A；只闭合开关S1、S2时，电路消耗的功率为P，只闭合开关S1、S3时，电路消耗的功率为P'。已知P:P'＝1:2，若将开关S1、S2和S3都闭合，滑片P向右移，则下列说法不正确的是（ B ）
A．R1、R3的阻值分别为10Ω、5Ω
B．电流表A2最小示数为2.4A
C．电压表V2的示数变化范围为12～18V
D．10s电路消耗的电能最少为1080J
练习题9：如图所示，电源电压U保持不变，灯泡L标有“6V 3W”字样。当开关S1，S2都闭合，滑片P移到最左端时，电流表的示数为I，电压表V1、V2和V3的示数分别为U1、U2和U3；当开关S1闭合，S2断开，滑片P移到最右端时，电流表的示数为I′，电压表V1、V2和V3的示数分别为U1′、U2′和U3′。此时灯泡L恰好正常发光。已知U1：U3=2：3，U1′:U3′=5：2.下列表达式正确的是（ D ）
A. I：I′=1：1 B. I：I′=2：3
C. U1：U1′=3：2 D. U3:U3′=2：3
练习题10：如图所示，电源电压U保持不变。当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最右端时，电路的总电流为I1，再将滑片滑至最左端，有一只电表的示数变为原来的五分之一，电路的总功率为P；当开关S1和S3闭合、S2断开，滑动变阻器的滑片从最右端滑至中点时，R3的功率增大了0.1W；当所有开关闭合，滑动变阻器的滑片在最左端时，电路的总电流为I2，两只电流表示数相差0.3A．已知I1：I2＝2：15，下列结论正确的是（ A ）
A．R1＝40Ω B．U＝9V C．I2＝1.8A D．P＝14.4W
练习题11：如图所示，电源电压保持不变，小灯泡标有“6V W”，其电阻不随温度变化，电流表的量程为0~3A。当开关S、S2闭合时，滑片P在a端时电压表示数为U1，电流表示数为I1；滑片P在b端时电压表示数为U2，电流表示数为I2，此时R2消耗的电功率为P2。当开关S、S2、S 3闭合时，灯泡恰好正常发光。当开关S、S1、S2、S 3闭合时，R2消耗的电功率为P2’，P2：P2’=25:121，U1：U2=11：9，R2=10Ω 。则下列说法错误的是（ D ）
A.电源电压为6V
B.灯泡的额定功率为3W
C.I1：I2=22：27
D．当开关S、S1、S2、S 3闭合时，电路消耗的总电功率最小为6.6W
练习题12：如图所示的电路中，电源电压U保持不变，定值电阻R2＝3Ω，将滑动变阻器的滑片P移至最右端，只闭合开关S1，电压表V1示数为U1，电压表V2的示数为U2，电流表的示数I1为0.4A；再将滑动变阻器的滑片P置于最左端时，电压表V1示数为U1′，电压表V2示数为U2′，电流表的示数为I2.。已知U1∶U1′＝2∶1，U2∶U2′＝1∶3．以下说法正确的是（ A ）
A．U=6V B．R1=10Ω
C．I2.= 0.8A D．当开关都闭合，电流表的最小示数为5A
练习题13：图甲电路电源电压恒定不变，小灯泡标有“3V”字样。第一次只闭合S1、S3将滑动变阻器R的滑片从最下端滑到最上端。第二次只闭合开关S2，将滑动变阻器R的滑片从最下端向上滑到中点时，电压表V2的示数为1.5V；滑到最上端时，小灯泡恰好正常发光。图乙是两次实验中电流表A的示数与电压表V1、V2示数的关系图象，则下列判断不正确的是（ B ）
A．小灯泡的额定功率为0.75W
B．定值电阻R0的阻值为12Ω
C．滑动变阻器R的最大阻值为15Ω
D．第一次移动滑片时电路消耗的最小功率为0.36W
练习题14：如图所示的电路中，小灯泡规格为“6V 3W”，电源电压和灯泡的电阻保持不变。当开关S1闭合，S2断开，滑动变阻器的滑片P移到A端时，R1的电功率为P1，电流表示数为I1；当开关S1断开，S2闭合时，R1的电功率为P1’，电流表示数为I2，此时灯L正常发光。已知P1︰P1’=9︰25，当开关S1、S2都断开，滑动变阻器接入电路的电阻为最大阻值的三分之一时，电压表V1的示数为U1，电压表V2的示数为U2，已知U1︰U2=3︰2，下列说法正确的是（ D ）
A．电源电压为12 V B．R1的阻值为36 Ω
C．滑动变阻器的最大阻值为24 Ω D．电路消耗的最小功率为4.5 W
