九年级物理第十三章电功和电功率综合练习
考试时间:90分钟;命题人:物理教研组
考生注意:
1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟
2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)
一、单选题(10小题,每小题3分,共计30分)
1、小美观察到家中的电能表如图所示,根据表盘的信息,下列选项中正确的是(  )
A.电能表此时的读数为2385.6J
B.接在这个电能表上的用电器总功率最大为2200W
C.电能表是测量电功率的仪表
D.若家里只让电热水器正常工作10min, 观察到电能表的圆盘转动了90转,则电热水器的功率为1500W

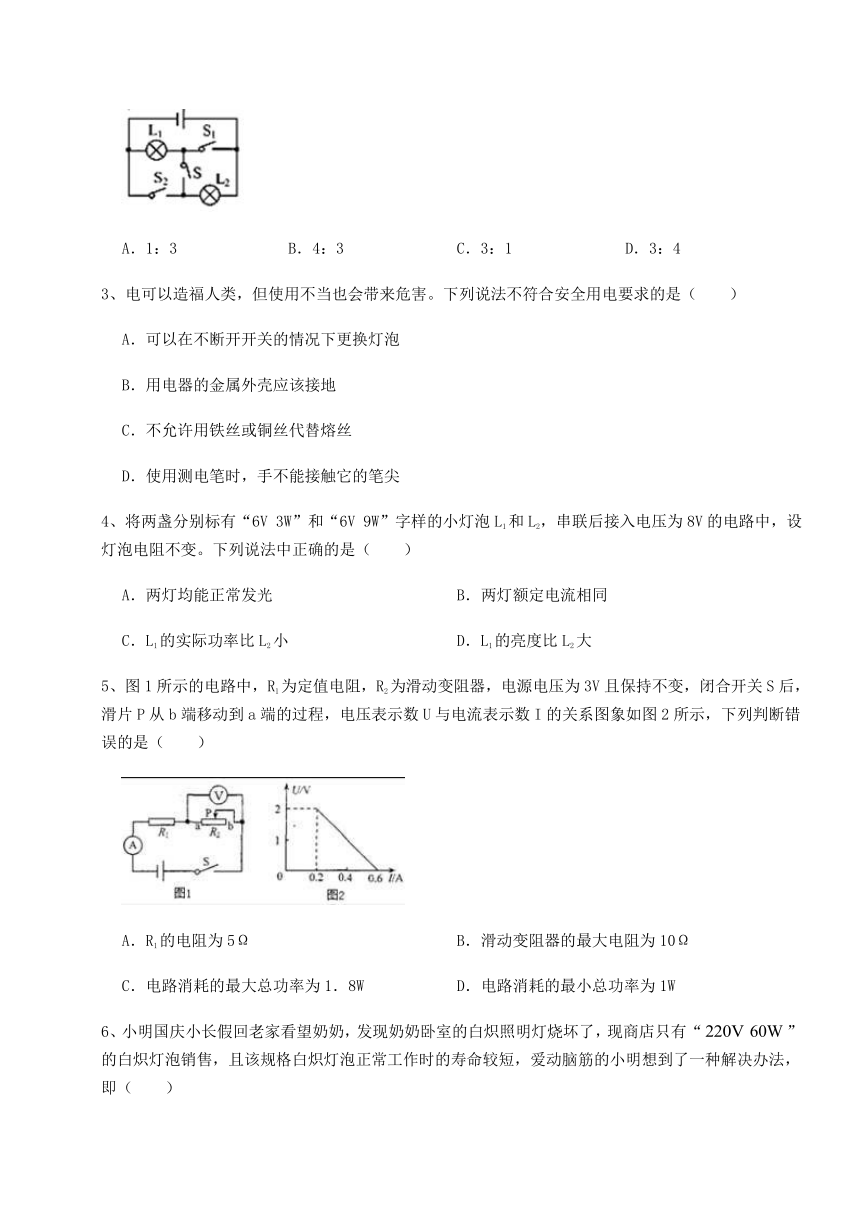

2、如图所示,只闭合开关S时灯L1的功率为9W;断开开关S,闭合S1、S2时,灯L1的功率为16W。电源电压不变,且灯丝电阻不受温度的区影响。则L1、L2两灯灯丝电阻之比是(  )
A.1:3 B.4:3 C.3:1 D.3:4
3、电可以造福人类,但使用不当也会带来危害。下列说法不符合安全用电要求的是(  )
A.可以在不断开开关的情况下更换灯泡
B.用电器的金属外壳应该接地
C.不允许用铁丝或铜丝代替熔丝
D.使用测电笔时,手不能接触它的笔尖
4、将两盏分别标有“6V 3W”和“6V 9W”字样的小灯泡L1和L2,串联后接入电压为8V的电路中,设灯泡电阻不变。下列说法中正确的是(  )
A.两灯均能正常发光 B.两灯额定电流相同
C.L1的实际功率比L2小 D.L1的亮度比L2大
5、图1所示的电路中,R1为定值电阻,R2为滑动变阻器,电源电压为3V且保持不变,闭合开关S后,滑片P从b端移动到a端的过程,电压表示数U与电流表示数I的关系图象如图2所示,下列判断错误的是(  )
A.R1的电阻为5Ω B.滑动变阻器的最大电阻为10Ω
C.电路消耗的最大总功率为1.8W D.电路消耗的最小总功率为1W
6、小明国庆小长假回老家看望奶奶,发现奶奶卧室的白炽照明灯烧坏了,现商店只有“”的白炽灯泡销售,且该规格白炽灯泡正常工作时的寿命较短,爱动脑筋的小明想到了一种解决办法,即(  )
A.买两只相同的灯泡并联安装,亮度比安装一只灯泡更亮
B.买两只相同的灯泡串联安装,亮度比安装一只灯泡更亮
C.买两只相同的灯泡并联安装,亮度比安装一只灯泡更暗
D.买两只相同的灯泡串联安装,亮度比安装一只灯泡更暗
7、小芳家的电能表上标有的字样,当家里只使用某一用电器时,观察表盘5min转了2周,关于此用电器下列判断正确的是(  )
A.此用电器可能是电饭锅
B.1度电可供此用电器在此状态下工作25小时
C.此用电器与开关是并联的
D.若此时电路电压为200V,则这段时间内通过此用电器的电荷量为6C
8、家庭电路中,造成人体发生触电事故的原因是(  )
A.人体带来了电 B.有电流通过人体
C.有电压加在人体上 D.通过,人体的电流超过安全值
9、如图所示是探究“电流通过导体时产生热量的多少跟什么因素有关”的实验。烧瓶内用煤油而不用水,你认为主要的原因是(  )
A.因为煤油的热值大 B.因为煤油的比热容小
C.因为煤油的密度小 D.因为煤油具有可燃性

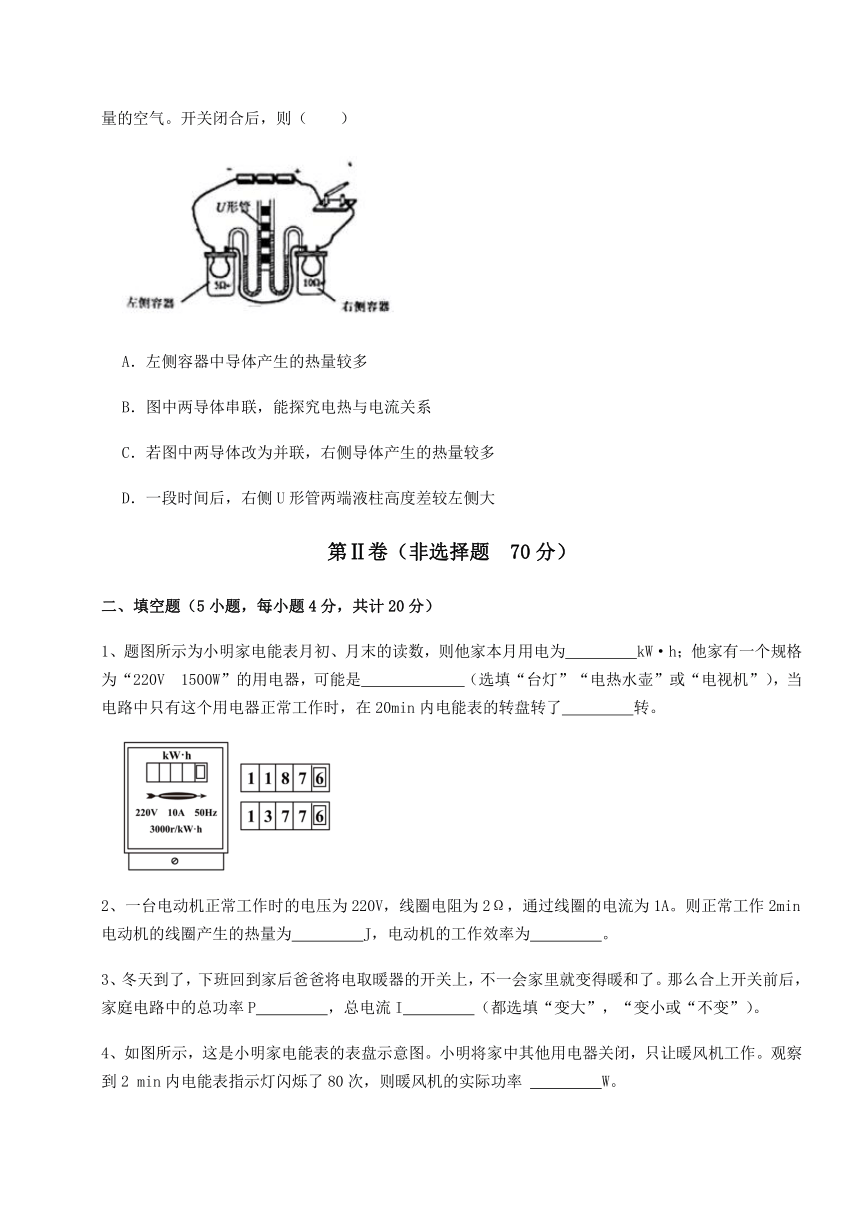

10、如图是探究电流通过导体时产生热的多少跟什么因素有关的实验装置,两个透明容器中密封着等量的空气。开关闭合后,则(  )
A.左侧容器中导体产生的热量较多
B.图中两导体串联,能探究电热与电流关系
C.若图中两导体改为并联,右侧导体产生的热量较多
D.一段时间后,右侧U形管两端液柱高度差较左侧大
第Ⅱ卷(非选择题 70分)
二、填空题(5小题,每小题4分,共计20分)
1、题图所示为小明家电能表月初、月末的读数,则他家本月用电为   kW·h;他家有一个规格为“220V 1500W”的用电器,可能是   (选填“台灯”“电热水壶”或“电视机”),当电路中只有这个用电器正常工作时,在20min内电能表的转盘转了   转。
2、一台电动机正常工作时的电压为220V,线圈电阻为2Ω,通过线圈的电流为1A。则正常工作2min电动机的线圈产生的热量为   J,电动机的工作效率为   。
3、冬天到了,下班回到家后爸爸将电取暖器的开关上,不一会家里就变得暖和了。那么合上开关前后,家庭电路中的总功率P   ,总电流I   (都选填“变大”,“变小或“不变”)。

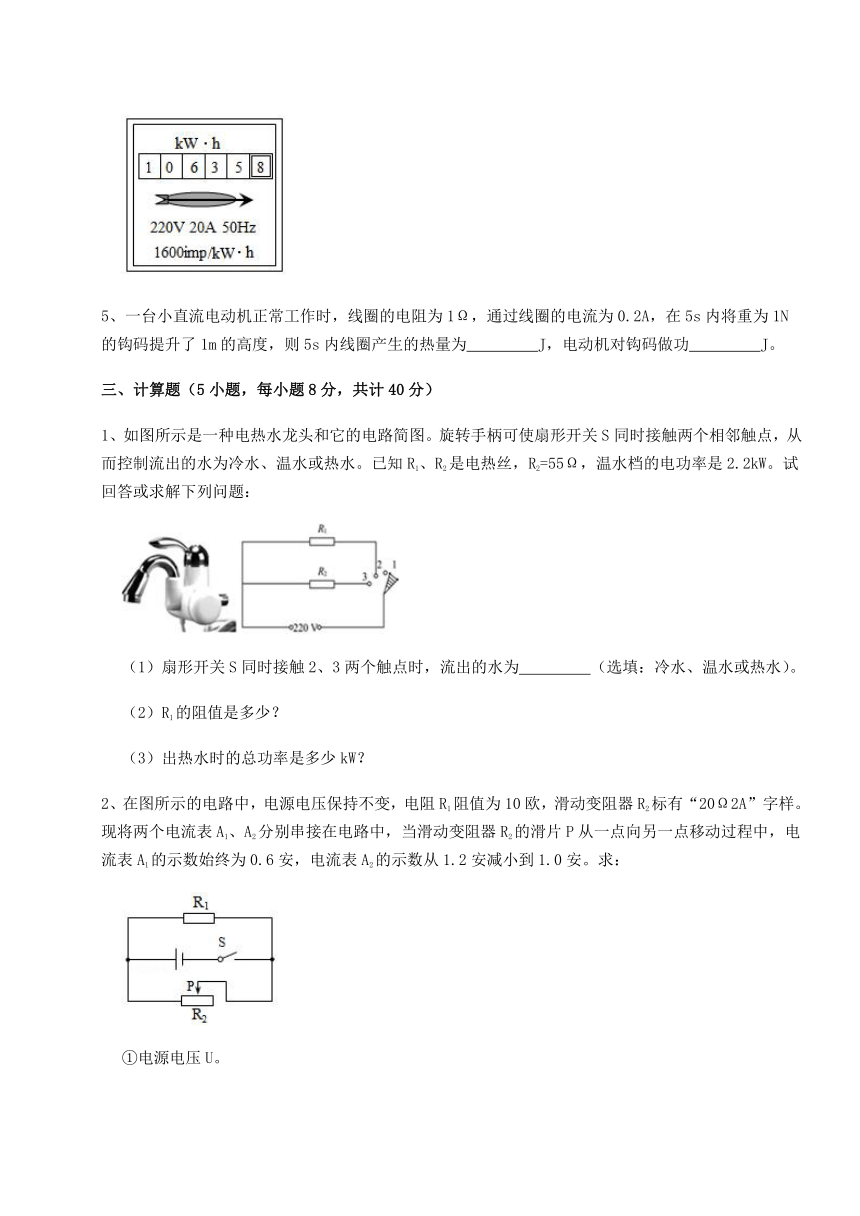

4、如图所示,这是小明家电能表的表盘示意图。小明将家中其他用电器关闭,只让暖风机工作。观察到2 min内电能表指示灯闪烁了80次,则暖风机的实际功率    W。
5、一台小直流电动机正常工作时,线圈的电阻为1Ω,通过线圈的电流为0.2A,在5s内将重为1N的钩码提升了1m的高度,则5s内线圈产生的热量为   J,电动机对钩码做功   J。
三、计算题(5小题,每小题8分,共计40分)
1、如图所示是一种电热水龙头和它的电路简图。旋转手柄可使扇形开关S同时接触两个相邻触点,从而控制流出的水为冷水、温水或热水。已知R1、R2是电热丝,R2=55Ω,温水档的电功率是2.2kW。试回答或求解下列问题:
(1)扇形开关S同时接触2、3两个触点时,流出的水为   (选填:冷水、温水或热水)。
(2)R1的阻值是多少?
(3)出热水时的总功率是多少kW?
2、在图所示的电路中,电源电压保持不变,电阻R1阻值为10欧,滑动变阻器R2标有“20Ω2A”字样。现将两个电流表A1、A2分别串接在电路中,当滑动变阻器R2的滑片P从一点向另一点移动过程中,电流表A1的示数始终为0.6安,电流表A2的示数从1.2安减小到1.0安。求:
①电源电压U。
②10秒内电流通过电阻R1所做的电功W1。
③滑动变阻器连入阻值的变化量△R2。
3、在图所示电路中,电源电压为 6V 且保持不变,滑动变阻器 R2允许通过最大电流为 3A。电流表 A、A1的表盘均如图所示。变阻器滑片 P 位于最大阻值处,闭合开关 S,电流表 A1示数为 0.3A。两电流表指针偏离零刻度线角度相同。
(1)求电阻 R1的阻值;
(2)求此时经过变阻器 R2的电流I2;
(3)移动变阻器滑片 P,在电路安全工作的前提下,求变阻器 R2消耗的最小电功率与最大电功率之比P2min∶P2max。
4、如图所示,电源电压恒为12V,小灯泡L标有“6V、3W”字样,定值电阻R2的阻值为6Ω。当开关S闭合、S1、S2都断开且滑片P移到滑动变阻器的中点时,灯泡L正常发光。(假设小灯泡的电阻保持不变)求:
(1)滑动变阻器的最大阻值;
(2)当开关S、S1、S2都闭合时,调节滑片P的过程中,电路消耗的最小功率是多少。
5、某电热水壶的铭牌如图所示,小明为了测量该电热水壶的实际功率和加热效率,进行了如下实验:关掉家里所有用电器,将该电热水壶装满水,接通电热水壶,测得壶中水温度从25℃上升到35℃所用的时间为50s,同时观察到家中“220V 10A(40A)3200imp/(kW h)”的电子式电能表的指示灯闪烁了80imp。请结合本次实验记录的数据,回答以下问题:
产品型号 荣事达RSD-862
最大容积 1.8L
额定功率 2000W
额定频率 50Hz
额定电压 50Hz
(1)除电子式电能表外,小明还需下列哪些器材完成上述两个测量   ;(选填器材前面的序号)①刻度尺 ②温度计 ③电压表 ④弹簧测力计⑤秒表
(2)电热水壶的实际功率是   W;
(3)电热水壶的加热效率是   。
四、实验探究(1小题,每小题10分,共计10分)
1、在测定“小灯泡额定电功率”的实验中,小红所在的实验小组用的电源电压为6V,小灯泡的额定电压为2.5V、电阻约为10Ω,所用滑动变阻器R(20Ω1A)。他们所设计的实验电路如图甲所示。
(1)小华按照电路图进行连接,当他刚把最后一根导线连接好,小灯泡就立刻发光了。出现这种现象,是由于在连接电路前   。
(2)小华按规范要求重新连接好电路,闭合开关后,发现电流表和电压表的示数很小,灯泡不发光,原因是   。
(3)小红同学闭合开关,移动滑片P到某一位置时,电压表的示数如图乙所示为
   V;若她想测量小灯泡的额定功率,应将图甲中滑片P向   (选填“左”或“右”)端移动,使电压表的示数为2.5V。
(4)小红同学移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成图丙所示的I﹣U图象,根据图象信息,计算出小灯泡的额定功率是   W。
(5)利用所测数据计算小灯泡正常发光时的电阻为   Ω;在多次测量中还发现:当电压表的示数增大时,电压表与电流表的示数之比在增大,造成这一现象的原因是   。
-参考答案-
一、单选题
1、【答案】D
【解析】【解答】A.由图可知,电能表此时的读数为2385.6kW·h,A不符合题意;
B.电能表的工作电压U=220V允许通过的最大电流I=20A则接在这个电能表上的用电器的最大总功率P大=UI大=220V×20A=4400W
B不符合题意;
C.电能表是测量电功(或消耗电能)的仪表,C不符合题意;
D.电能表的圆盘转动了90转时,热水器消耗的电能W= kW·h=0.25kW·h
电热水器的电功率P= =1.5kW=1500W
D符合题意。
故答案为:D。
【分析】通过电能表的表盘可以看出,每消耗一度电转盘转动360圈,结合题目给出的转盘转动的圈数求解消耗的电能; 结合消耗的电能和用电器工作的时间,利用公式P=W/t求解用电器的功率。
2、【答案】C
【解析】【解答】只闭合开关S时,两个灯泡串联,灯L1的功率 ①
断开开关S,闭合S1、S2时,两个灯泡并联,灯L1的功率 ②
由①②得到
故答案为:C。
【分析】在电阻相同时,根据电功率的比值可以计算分压之比,串联电路中,电阻的分压比等于电阻比。
3、【答案】A
【解析】【解答】A.在不断开开关的情况下更换灯泡右触电危险,不符合安全用电要求,A符合题意;
B.为了防止用电器漏电导致金属外壳带电而引起触电事故,用电器的金属外壳应该接地,符合安全用电要求,B不符合题意;
C.熔丝的材料是电阻率大、熔点低,在电路中电流过大时能自动熔断达到保护电路的目的。而铁丝或铜丝的电阻率小、熔点高,在电路中电流过大时不能熔断,故不允许用铁丝或铜丝代替熔丝,符合安全用电要求,C不符合题意;
D.使用测电笔时,笔尖是与带电体接触,故手不能接触它的笔尖,符合安全用电要求,D不符合题意。
故答案为:A。
【分析】该题目考查的是安全用电原则,例如,维修电路时应将电路断开;有人触电时,不能用手接触,应先将电源断开;测电笔测量电路中是否有电时,手指必须得与测电笔后的金属帽相接触,与地面构成回路才可以;结合四个选项中的行为分析即可。
4、【答案】D
【解析】【解答】B.由P=UI可得,两灯泡的额定电流分别为I1= =0.5A,I2= =1.5A
由此可知,两灯额定电流不相同,故B不符合题意;
A.由I= 可得,两灯泡的电阻分别为R1= =12Ω,R2= =4Ω
两盏灯串联后接在电压为8V的电源上时,通过的电流I= =0.5A
则L1能正常发光,故A不符合题意;
CD.两盏灯串联后接在电压为8V的电源上时,因串联电路中各处的电流相等,且灯泡的亮暗取决于实际功率的大小,所以,由P=I2R可知,灯泡L1的电阻大,实际功率较大,灯泡较亮,即L1的亮度比L2大,故C不符合题意,D符合题意。
故答案为:D。
【分析】根据灯泡的规格,可以计算电流和电阻,在串联电路中电流相等,电阻越大,实际电功率越大。
5、【答案】D
【解析】【解答】A.由图1可知,R1、R2串联,电压表V测R2两端的电压,闭合开关S后,滑片P从b端移到a端的过程中,电压表示数U与电流表示数I的关系如图2,则当滑片P在a端时,电压表示数为0,电流Ia=0.6A,所以 ,A正确,不符合题意;
B.当滑片P在b端时,电压表示数为UP=2V,电流IP=0.2A,所以 ,B正确,不符合题意;
C.电源电压一定,电流越大,电路消耗的总功率越大,所以电路的最大总功率Pmax=UI=3V×0.6A=1.8W,C正确,不符合题意;
D.当电路中电阻最大时,电路消耗的总功率最小Pmin=UImin=3V×0.2A=0.6W,D错误,符合题意。
故答案为:D
【分析】电压表测量滑动变阻器的电压,利用最大示数和电流的比值计算滑动变阻器的最大电阻,根据电路中的最大电流和电阻的乘积计算总电压;利用电源电压和最大电流计算最大电功率,利用电源电压和最小电流计算最小电功率。
6、【答案】D
【解析】【解答】由于是在卧室内,亮度可以小一点,可以将两个灯泡串联,这样连接:总电功率较小、在相同时间内消耗电能少;通过电流小、使用寿命长;
AC.相同灯泡的电阻相等,因并联电路中总电阻小于任何一个分电阻,所以,两盏灯并联时电路中的电阻小于一盏灯的电阻,因家庭电路上的电压不变,由
可知,两盏灯并联时的实际功率大于接其中一盏时的功率,由灯泡的亮暗取决于实际功率的大小可知,买两只相同的灯泡并联安装,亮度比安装一只灯泡更亮,AC不符合题意;
BD.因串联电路中总电阻等于各分电阻之和,所以,两盏灯串联时电路中的电阻大于一盏的电阻,因家庭电路上的电压不变,由
可知,两盏灯串联时的实际功率小于接其中一盏时的功率,由灯泡的亮暗取决于实际功率的大小可知,这两盏灯的亮度比接其中一盏时要暗些,B不符合题意,D符合题意。
故答案为:D。
【分析】由于是在卧室内,亮度可以小一下,可以将两个灯泡串联,根据灯泡的亮暗取决于实际功率的大小判断亮暗关系。
7、【答案】B
【解析】【解答】A.转过2r消耗的电能
所需的时间为
用电器的电功率为
电饭锅的功率在1000W左右,A不符合题意;
B.由可知:1度电可供此用电器工作的时间为
B符合题意;
C.开关控制用电器,故开关与用电器串联,C不符合题意;
D.由公式可知
D不符合题意。
故答案为:B。
【分析】结合电能表的参数求转动2r消耗的电能,根据公式P=求出电功率;根据生活经验估测家用电器的名称。
根据P=计算时间;根据公式W=QU计算电荷量;注意开关与用电器串联。
8、【答案】D
【解析】【解答】有电流通过人体时,不一定会人体有伤害,合适的电流可以治疗疾病;当电流超过人体的安全值,对人造成伤害,人就触电了,D符合题意。
故答案为:D
【分析】人体触电造成伤害时,电流过大,通电时间过长。
9、【答案】B
【解析】【解答】在探究电流通过导体时产生热量跟什么因素有关时,烧瓶内用的是煤油而不是水,原因是煤油的比热容小,与相同质量的水比较,在吸收相同热量时,煤油升温更明显,这样实验现象更明显。ACD不符合题意,B符合题意。
故答案为:B。
【分析】电流通过电阻丝产生热量,放出的热量被液体吸收掉,导致液体温度上升,温度计的示数变大,产生的热量越多,稳温度计示数越大,这体现了物理学中的转化法;物质的比热容越小,温度变化越明显。
10、【答案】D
【解析】【解答】AD.容器中的两个电阻丝串联,通过它们的电流与通电时间相同,右侧容器中电阻较大,产生的热量较多,右侧U形管两端液柱高度差较左侧大,D符合题意,A不符合题意;
B.在装置中,容器中的两个电阻丝串联,通过它们的电流与通电时间相同,左边容器中的电阻与右边容器中的电阻不同,实验是为了探究电流产生的热量与电阻大小的关系,B不符合题意;
C.若图中两导体改为并联,两个电阻两端的电压和通电时间相同,由Q= 可知,右侧容器中电阻较大,产生的热量较少,C不符合题意。
故答案为:D
【分析】在电流和通电时间相同时,电阻越大,产生的热量越多。
二、填空题
1、【答案】190;电热水壶;1500
【解析】【解答】电能表表盘的最后一位是小数,小明家月初电能表的示数为1187.6kW·h,月末电能表的示数为1377.6kW·h,本月用电量为1377.6kW·h-1187.6kW·h=190kW·h
台灯的额定功率一般小于40W,电热水壶的额定功率在1000W左右、电视机的额定功率在200W左右,所以规格为“220V 1500W”的用电器可能是电热水壶。
当电路中只有这个用电器正常工作时,在20min内消耗的电能
20min内电能表的转盘转动圈数n=0.5kW·h×3000r/(kW·h)=1500r
【分析】电能表最后一位是小数位,单位是kW h,本月用电量等于月末与月初电能表的示数之差;结合电流表的参数,用电器正常工作时的电功率等于其额定功率,利用W=Pt求用电器正常工作20min消耗的电能,进而求出这段时间内电能表转盘的转数。
2、【答案】240;99.1%
【解析】【解答】电动机正常工作2min产生的热量Q=I2Rt=(1A)2×2Ω×2×60s=240J
电动机正常工作2min消耗的电能W=UIt=220V×1A×2×60s=26400J
电动机输出的机械能W机=W﹣Q=26400J﹣240J=26160J
所以电动机的工作效率η= ×100%≈99.1%
【分析】根据Q=I2Rt求出电动机正常工作2min线圈产生的热量,根据W=UIt求出这台电动机正常工作2min消耗的电能,消耗的电能减去线圈产生的热量即为输出的机械能,进一步利用η= 求得这台电动机的工作效率。
3、【答案】变大;变大
【解析】【解答】家庭电路中各用电器之间是并联的,并联后相当于增加了导体的横截面积,所以并联的用电器越多,总电阻越小,所以合上取暖器的开关后,总电阻减小,由 可知,总电流会增大,由 可知,总功率也会变大。
【分析】家庭电路中各用电器之间是并联的,并联后相当于增加了导体的横截面积,总电阻变小,由 可知总电流变化情况,再由 可知总功率变化情况。
4、【答案】1500
【解析】【解答】指示灯闪烁80次,则暖风机消耗的电能 kW·h=0.05kW·h
暖风机的实际功率 =1.5kW=1500W
【分析】根据转盘转数可以计算消耗的电能;利用电能和时间的比值计算电功率。
5、【答案】0.2;1
【解析】【解答】5s内线圈产生的热量为 电动机对钩码做功为
【分析】利用电流、电阻和时间,计算产生的热量;利用力和力的方向上移动的距离的乘积计算做功多少。
三、计算题
1、【答案】(1)热水
(2)解:由(1)可知温水档时只有R1接入电路,且温水功率为2.2kW,即2200W,故可得
答:R1的阻值是多少22Ω;
(3)解:S旋到热水档时,电阻R1、R2并联接入电路,R1的功率不变为2200W,R2的功率为
出热水时的总功率为P热水=P1+P2=P温水+P2=2200W+880W=3080W=3.08kW
答:出热水时的总功率是3.08kW。
【解析】【解答】(1)当开关同时接触1、2两个触点时,只有电阻R1接入电路,电路电阻最大,根据 可知,此时功率最小,可见此时放出的是温水;当开关同时接触2、3两个触点时,电阻R1、R2并联接入电路,电路总电阻最变小,根据 可知,此时功率最大,所以此时放出的是热水。
(1)扇形开关S同时接触2、3两个触点时,流出的水为温水;
【分析】(1)通过功率公式可知,电压一定时,电路中的电阻越大,电路的功率就越低,电阻越小,电路的功率就越高;
(2)结合用电器的额定功率和额定电压,利用功率的变形公式R=U2/P求解用电器的电阻;
(3)结合用电器两端的电压和用电器的电阻,利用功率公式P=U2/R求解功率即可。
2、【答案】解:①由电路图可知,R1与R2并联,根据滑片移动,电流表A1的示数始终为0.6安知,电流表A1与电阻R1串联,根据欧姆定律I= 知电源电压为:U=I1R1=0.6A×10Ω=6V;
②10秒内电流通过电阻R1所做的电功:W1=U1I1t=6V×0.6A×10s=36J;
③若电流表A2测量通过电阻R2的电流I2,I2小=1.0A,滑动变阻器R2的最大电阻:R2大= = =6Ω,I2大=1.2A,滑动变阻器R2的最小电阻:R2小= = =5Ω,
滑动变阻器连入阻值的变化量:△R2=R2大﹣R2小=6Ω﹣5Ω=1Ω;
若电流表A2测量干路的电流I,I2小′=I﹣I1=1.0A﹣0.6A=0.4A,滑动变阻器R2的最大电阻:R2大′= = =15Ω,I2大′=I﹣I1=1.2A﹣0.6A=0.6A,滑动变阻器R2的最小电阻:R2小′= = =10Ω,
滑动变阻器连入阻值的变化量:△R2′=R2大′﹣R2小′=15Ω﹣10Ω=5Ω;
答:①电源电压U为6V;
②10秒内电流通过电阻R1所做的电功W1为36J;
③滑动变阻器连入阻值的变化量△R2为1Ω或5Ω。
【解析】【分析】(1)利用电流和电阻的乘积计算电源电压;(2)利用电压、电流和时间的乘积计算消耗的电能;(3)根据电压和最大电流计算最小电阻,利用电压和最小电流计算滑动变阻器的最大电阻。
3、【答案】(1)解:由电路图可知,R1与R2并联,电流表A测干路电流,电流表A1测量通过R1的电流。
电阻 R1 的阻值
R1= =20Ω
答:电阻 R1 的阻值是20Ω;
(2)干路电流表和 A1 偏角相同,且干路电流大于支路电流,故干路电流为 1.5A; 通过R2的电流
I2=I-I1=1.5A-0.3A=1.2A
答:求此时经过变阻器 R2 的电流是1.2A;
(3)滑动变阻器的最小电流为 1.2A;最大电流为
I最大=3A-0.3A=2.7A
最小功率和最大功率的比值为
P最小∶P最大=UI最小∶UI最大= I最小∶I最大=1.2A∶2.7A=4∶9
答:变阻器 R2 消耗的最小电功率与最大电功率之比是4∶9。
【解析】【分析】(1)(2)分析电路结构,定值电阻和滑动变阻器是并联关系,电压相等,干路电流等于两条支路电流之和,明确电流表和电压表的测量对象,利用并联电路电压规律和欧姆定律求解电阻、电流;
(3)结合用电器的额定电流和额定电压,利用功率的公式P=UI求解用电器的功率即可。
4、【答案】(1)解:当S闭合,S1、S2都断开且滑片P移到滑动变阻器的中点时,L与 串联,因串联电路中各处的电流相等,且灯L正常发光,所以电路中的电流
灯泡的电阻
电路中的总电阻
因串联电路中总电阻等于各分电阻之和,所以,滑动变阻器接入电路中的电阻
则滑动变阻器的最大阻值R1=24Ω。
答:滑动变阻器的最大阻值24Ω;
(2)当S、S1、S2都闭合时,R1与R2并联,变阻器接入电路中的电阻最大时,电路的总功率最小,因并联电路中各支路两端的电压相等,
所以,电路中的最小总功率
答:当开关S、S1、S2都闭合时,调节滑片P的过程中,电路消耗的最小功率是30W。
【解析】【分析】(1) 当S闭合,S1、S2都断开且滑片P移到滑动变阻器的中点时, 灯泡与滑动变阻器串联;,电流相等,用电器电压之和为电源电压,明确电流表和电压表的测量对象,利用串联电路电压规律和欧姆定律求解;
(2)结合用电器两端的电压和用电器的电阻,利用功率公式P=求解功率即可。
5、【答案】(1)②⑤
(2)1800
(3)84%
【解析】【解答】解:(1)除电子式电能表外,还需要用温度计测量水的温度,用秒表测量所用的时间,因此还需要温度计和秒表,即选项中的②⑤。
(2)电热水壶消耗的电能
加热的时间
电热水壶的实际功率是
(3)水的质量为
水吸收的热量为
消耗的电能为
电热水壶的加热效率是
答:(1)除电子式电能表外,小明还需下列哪些器材完成上述两个测量②⑤;
(2)电热水壶的实际功率是1800W;
(3)电热水壶的加热效率是84%。
【分析】(1)计算水吸收的热量需要知道温度,计算电流做功多少需要知道时间;
(2)通过电能表的表盘可以看出,每消耗一度电灯闪烁3200次,结合题目给出的灯闪烁的次数求解消耗的电能; 结合消耗的电能和用电器工作的时间,利用公式P=W/t求解用电器的功率;
(3)水吸收的热量为有用功,电流做功为总功,利用水吸收的热量除以电流做功即为加热效率。
四、实验探究
1、【答案】(1)没有断开开关
(2)变阻器连入的电阻最大,导致电路的电流小,灯的实际功率过小
(3)2;右
(4)0.5
(5)12.5;灯的电阻随温度的升高而变大
【解析】【解答】(1)连接实物时,接通最后一根导线时,灯泡发光,说明连接电路时,开关未断开;
(2)若电压表和电流表示数较小,可能是滑动变阻器阻值过大了;
(3)根据图像,电压为2V,若使灯泡的电压为2.5V,需要增大电压表示数,减小滑动变阻器的分压,减小电阻,向右移动滑片;
(4)根据记录数据,灯泡的额定功率为P=UI=2.5V×0.2A=0.5W;
(5)灯泡正常发光的电阻为,在电压增大时,电压和电流的比值变大,是因为灯丝电阻受到温度影响。
【分析】(1)连接电路时,开关要断开;
(2)若滑动变阻器阻值过大,电流较小;
(3)串联电路中,若使灯泡分压变大,要使滑动变阻器的分压减小;
(4)根据灯泡的电压和电流的乘积计算电功率;
(5)利用电压和电流的比值计算电阻,灯丝电阻受温度影响。
