浙江省慈溪市三山高级中学人教版九年级物理全册课件： 16.2 串、并联电路的电压规律（课件）

课件15张PPT。
串、并联电路
电流电压的规律

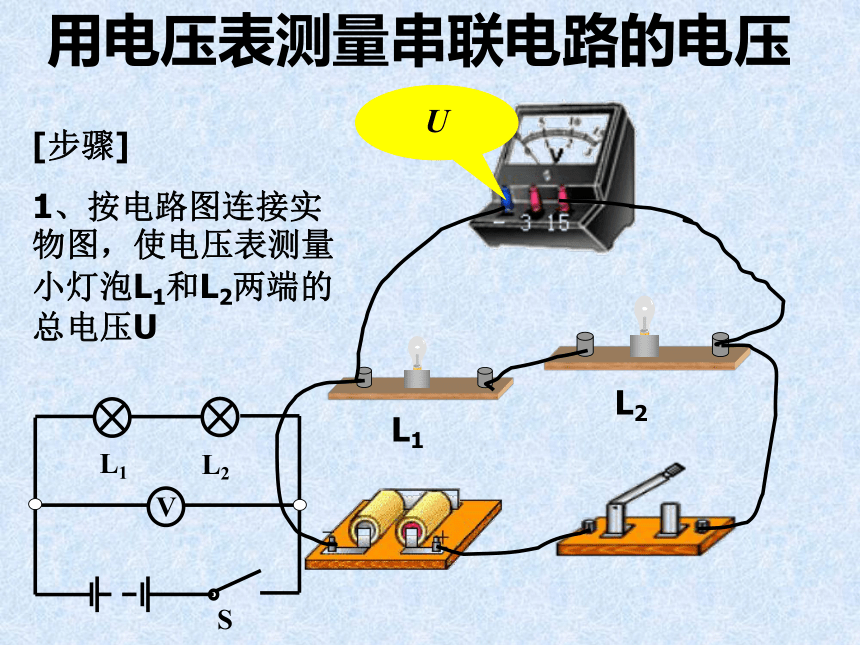

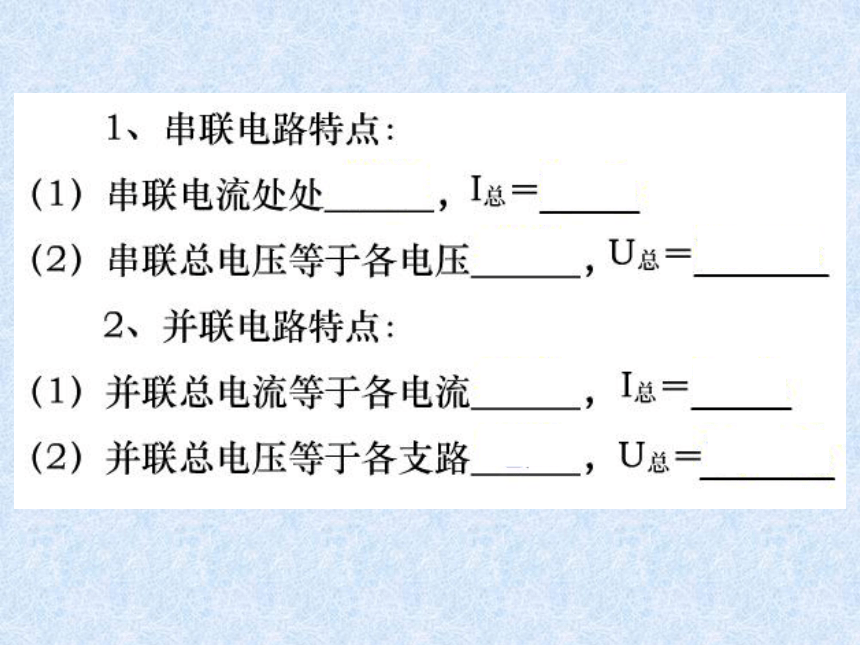

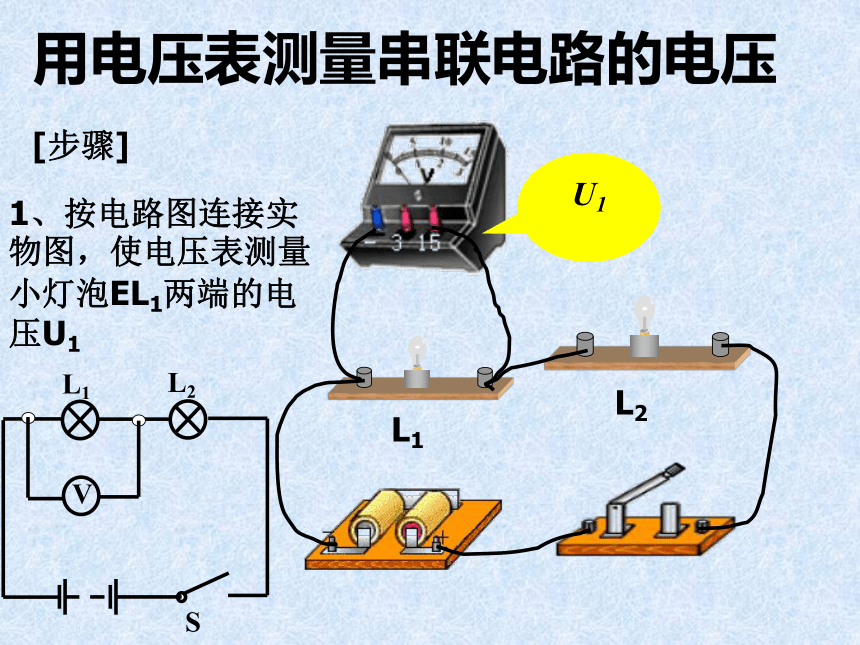

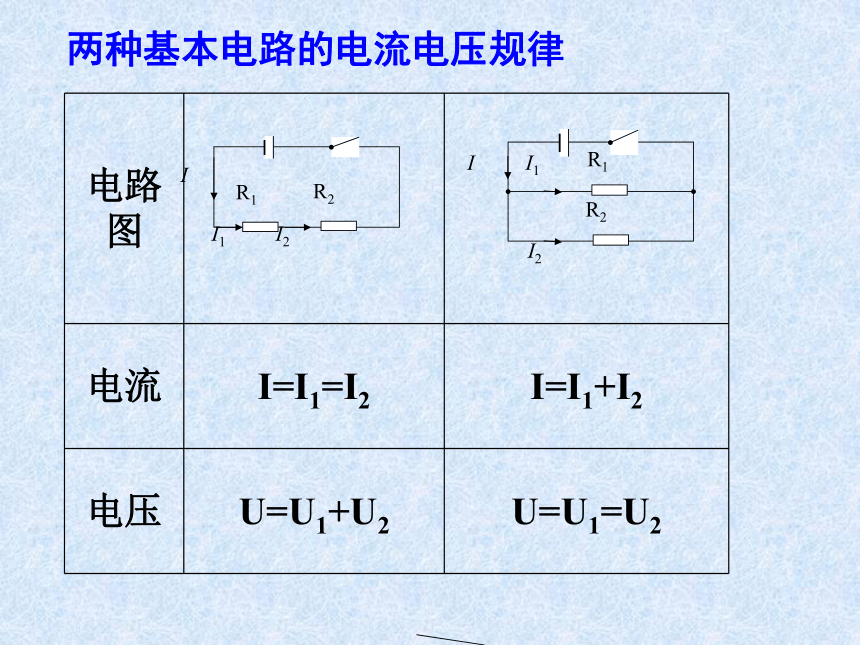

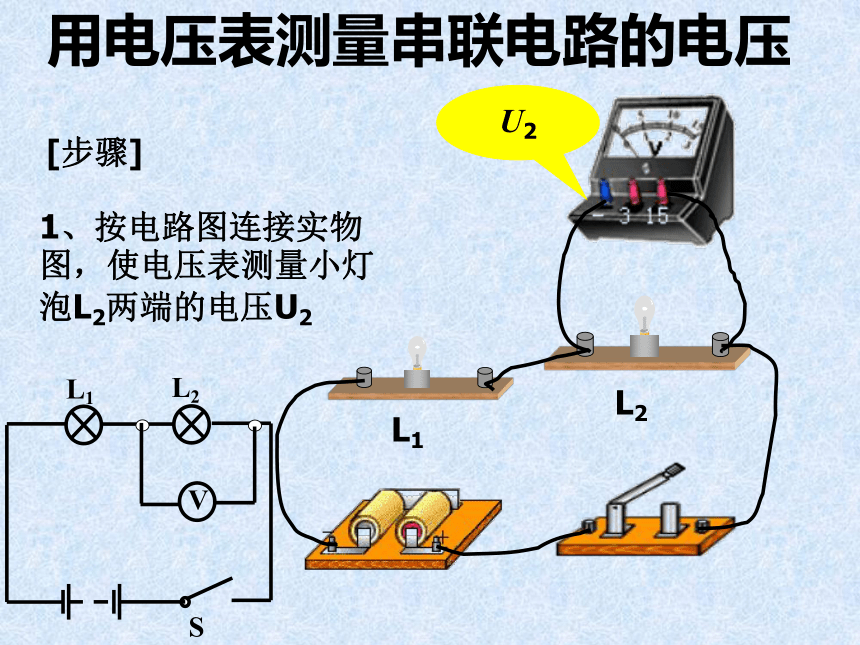

九年级物理一、探究串联电路的电流规律用电压表测量串联电路的电压[步骤]1、按电路图连接实物图，使电压表测量小灯泡EL1两端的电压U1L1L2U1用电压表测量串联电路的电压[步骤]1、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2L1L2U2用电压表测量串联电路的电压[步骤]1、按电路图连接实物图，使电压表测量小灯泡L1和L2两端的总电压UL1L2U两种基本电路的电流电压规律思考题？如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是 .L1L21.8A0.36A1.44AA、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A、B上的电压UA、UB和通过A、B的电流IA、IB间的关系正确的是（ ）
A． IA=IB B． IA >IB
C． UA=UB D． UA>UB
中考试题链接：AL1L1L2L2A2A11.2A0.5AL1中的电流是多少？0.7A根据电路图画出实物图如图所示的电路中，电源电压保持不变.当开关S1断开、S2闭合时，电压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V，则L1和L2两端的电压分别为: ( C )
A．3V和 4.5V;???? B．1.5V和 4.5V;
C．3V和 1.5V;???? D．1.5V和 3V.如果通过灯L1和L2的电流分别为0.4A和0.8A。则电流表A1和A2的示数分别是 （ D ）
A．0.8A，0.4A; ? ? ? ?? ? ? B．0.4A，0.8A;
C．1.2A，0.4A; ? ? ? ?? ? ? D．1.2A，0.8A.L1、L2、L3三盏电灯串联在电路中，通电后发现L1最亮，L2较亮，L3最暗，则关于三灯中电流的说法正确的是：(?? D ?) A、L1最大； B、L2最大；
C、L3最大； D、一样大。 中考试题链接：如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（ ）
A.Ia=Id B.Ia＞Id
C.Ia＞Ib D.Id＞IcB如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是（ ）
A、0.8A　　　　B、0.16A　　　　
C、0.52A　　　　D、1.28A
中考试题链接：D
