第3节 平面镜成像（课件）

课件33张PPT。第二节 平面镜成像第二节 平面镜成像你知道镜子的由来吗？镜子小史以水为镜 平静的水面、光滑的金属面、玻璃板等都可以看做平面镜！水镜铜镜玻璃镜 眨一眨你的左眼，镜子里你的像眨的是哪只眼睛？
A、左眼 B、右眼你留意过生活中的物理现象吗？ 问题一：平面镜成像的特点是什么？猜想与假设

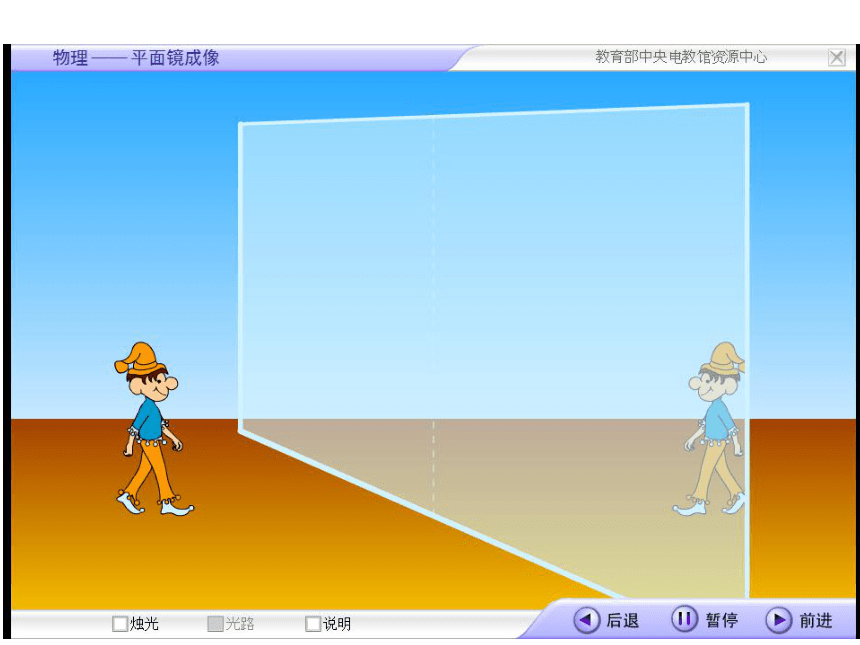

观察平面镜中的像:
请同学们思考下列问题:
(1)像的大小跟你的大小一样吗？
(2)像到镜面的距离和你到镜面的距离一样吗？

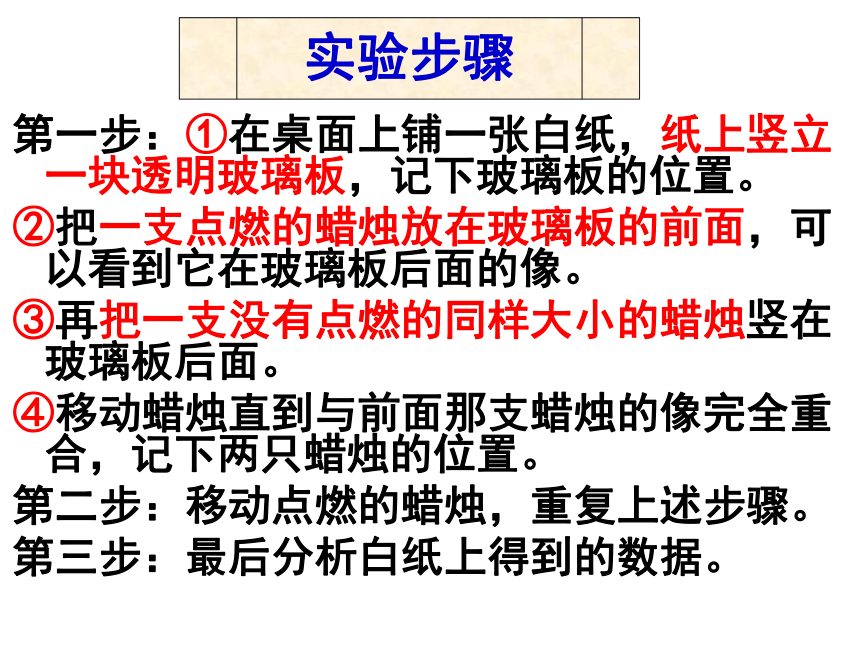

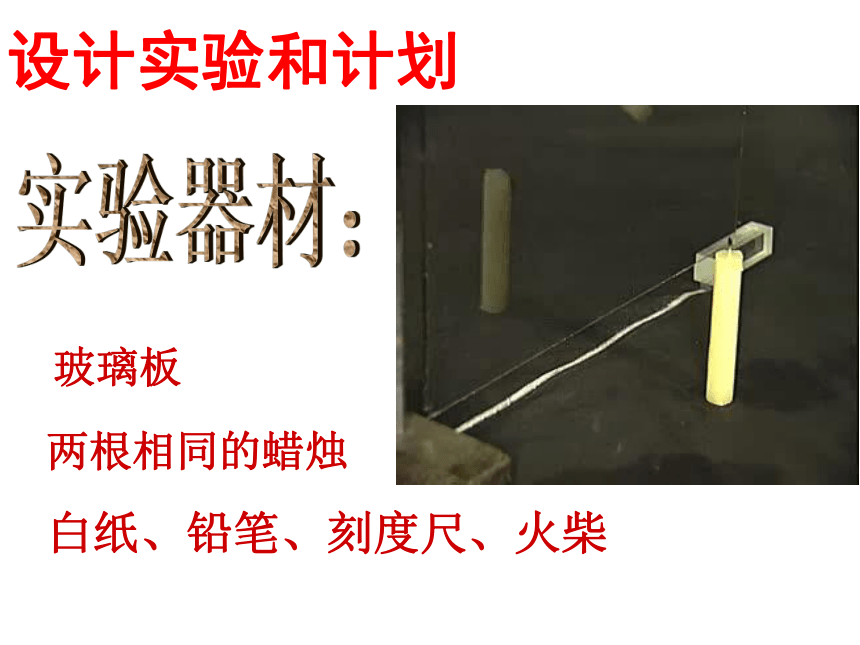

(3)像与物的连线与镜面有什么关系？平面镜成像的特点实验器材：白纸、铅笔、刻度尺、火柴玻璃板两根相同的蜡烛设计实验和计划第一步：①在桌面上铺一张白纸，纸上竖立一块透明玻璃板，记下玻璃板的位置。
②把一支点燃的蜡烛放在玻璃板的前面，可以看到它在玻璃板后面的像。
③再把一支没有点燃的同样大小的蜡烛竖在玻璃板后面。
④移动蜡烛直到与前面那支蜡烛的像完全重合，记下两只蜡烛的位置。
第二步：移动点燃的蜡烛，重复上述步骤。

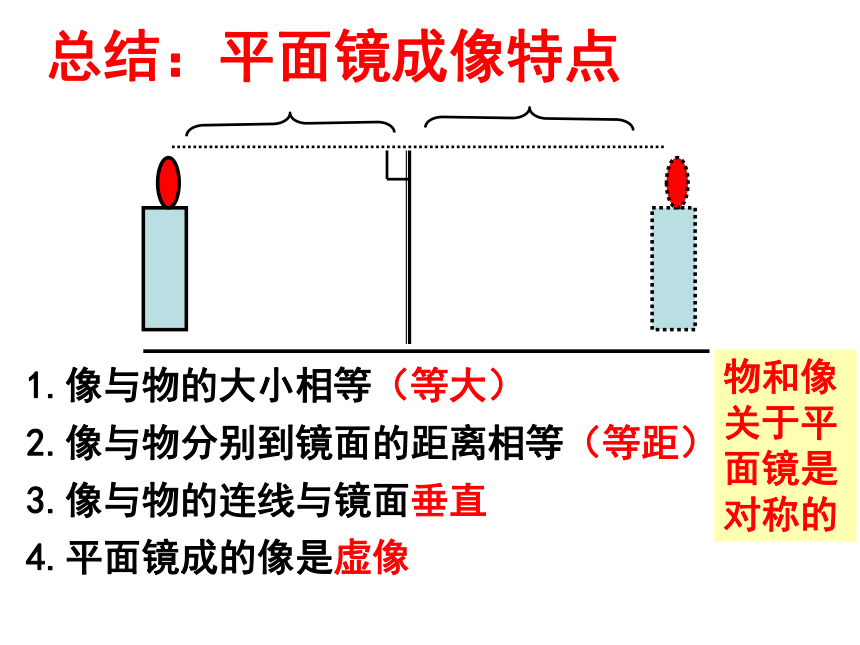

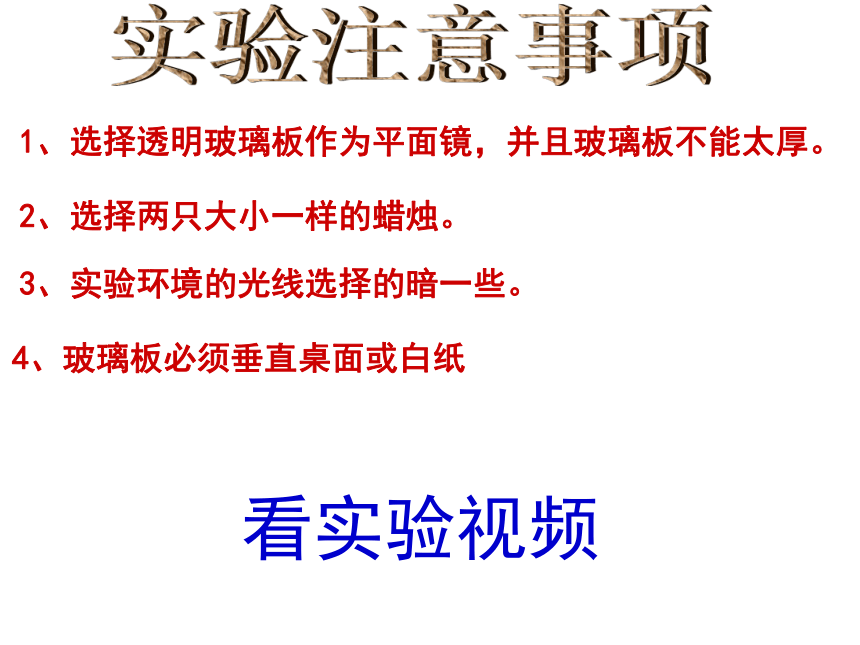

第三步：最后分析白纸上得到的数据。实验步骤实验注意事项1、选择透明玻璃板作为平面镜，并且玻璃板不能太厚。2、选择两只大小一样的蜡烛。3、实验环境的光线选择的暗一些。4、玻璃板必须垂直桌面或白纸看实验视频平面镜成的像：正立等大的虚像 1.像与物的大小相等（等大）2.像与物分别到镜面的距离相等（等距）3.像与物的连线与镜面垂直总结：平面镜成像特点4.平面镜成的像是虚像物和像关于平面镜是对称的１、为什么用透明玻璃板代替平面镜,并且玻璃板要薄一些？
2、为什么要用两支相同的蜡烛？这是运用了什么研究问题方法？ 可以代替平面镜成像，便于透过玻璃板找到虚像的位置。便于确定像的位置并比较像和物的大小，运用了等效代替法。想 一 想 ?3、为什么有时无论怎样前后移动蜡烛2，都
无法使它与蜡烛1的像重合？ 这是因为玻璃板没有与桌面垂直蜡烛1蜡烛2玻璃板想 一 想 ?（所以实验时，玻璃板必须与桌面垂直） 小轿车的挡风玻璃为什么是倾斜的,而大货车的挡风玻璃却是竖直的？ 挡风玻璃相当于平面镜,在夜晚车内开灯时，车内的人和物体会在玻璃上成像。 大货车比较高，司机的视线向下。挡风玻璃做成竖直的，车内的人和物的像在司机的正前方，并不会干扰司机的视线。 轿车比较低，司机看前方时视线接近平视。挡风玻璃做成倾斜的，车内的人和物体的像在司机的斜上方，不会干扰到司机。4、多次移动点燃蜡烛重做实验的目的是什么?避免实验的偶然性，找出普遍规律。想 一 想 ?练习巩固
1.某人远离竖直悬挂的穿衣镜,他在镜中的像
将( ) A、变小 B、变大
C、先变小后变大 D、不变
2.根据探究“平面镜成像特点”实验,完成下列
填空：平面镜所成的像是 像,像和物体到
镜面的距离 ,像和物的大小 ,像和物
的对应点的连线与镜面 .D虚相等相等垂直3、小丑在平面镜中的像，图中正确的是（ ）AABCD4、某人站在穿衣镜前１m处，他在镜中的像到镜面的距离是 m．当他向镜面前进0.5m时，人与像间的距离是 m。像的大小 。 11不变5、一个人站在竖直放置的平面镜前5m处,他的像距平面镜______m。若这个人以1m/s向平面镜前进了2s, 他在平面镜中像的大小_______(填“变大”、“不变”、或“变小”)，像与人之间的距离是 ，像相对平面镜的速度_______，像相对于这个人的速度是________。5不变1m/s2m/s 6SO1B1O2B2S’虚像是反射光线的反向延长线的交点组成的，不是由实际发出的光线的交点组成的。
平面镜成像是靠光的反射形成的，遵循光的反射定律（原理）二、平面镜成像原理眼睛光的反射一般成虚像 实际光线的反向延长线会聚形成的像叫虚像。
虚像可以用眼睛观察到，但不能被光屏接收到，
在作图时虚像用虚线表示。实像和虚像 实际光线会聚而成的像叫实像。
实像可以用眼睛观察到，也能被光屏接收到，
在作图时实像用实线表示。
如图所示，平面镜前放置一物体AB，试分别利用平面镜成像的特点和光的反射定律的特点画出它在镜后所成的像A’B’。AB作图题AB作图题
(1)如图1所示，P′是点光源P在平面镜所成
的像，试作出平面镜。
(2)在图2中画出字母F在平面镜中的像 P′·
·P

图1
F
图2舞蹈演员发现自己的姿势牙医看清别人牙齿的背面1、成像2、改变光的传播方向3、扩大视觉空间四、凸面镜和凹面镜1、凸面镜对光线有 作用发散利用凸面镜可以观察到更大的范围。应用:汽车观后镜弯道观察镜2、凹面镜对光线有 作用会聚可以把平行的光会聚在一点上 应用:太阳灶可以把焦点处发出的光变成平行光应用:手电筒、汽车灯、探照灯的反光装置成像改变光的传播方向本节总结：1.像与物的大小相等2.像与物到镜面的距离相等3.像与物的连线与镜面垂直4.平面镜成的像是虚像一、平面镜成
像特点
原理：（光的反射）物和像关于平面镜是对称的二、实像与虚像三、平面镜的应用四、凸面镜和凹面镜实像：实际光线、眼睛观察、屏能接受虚像：实际光线的反向延长线（虚线）、眼睛观察、屏不能接受扩大视觉空间
