中小学教育资源及组卷应用平台

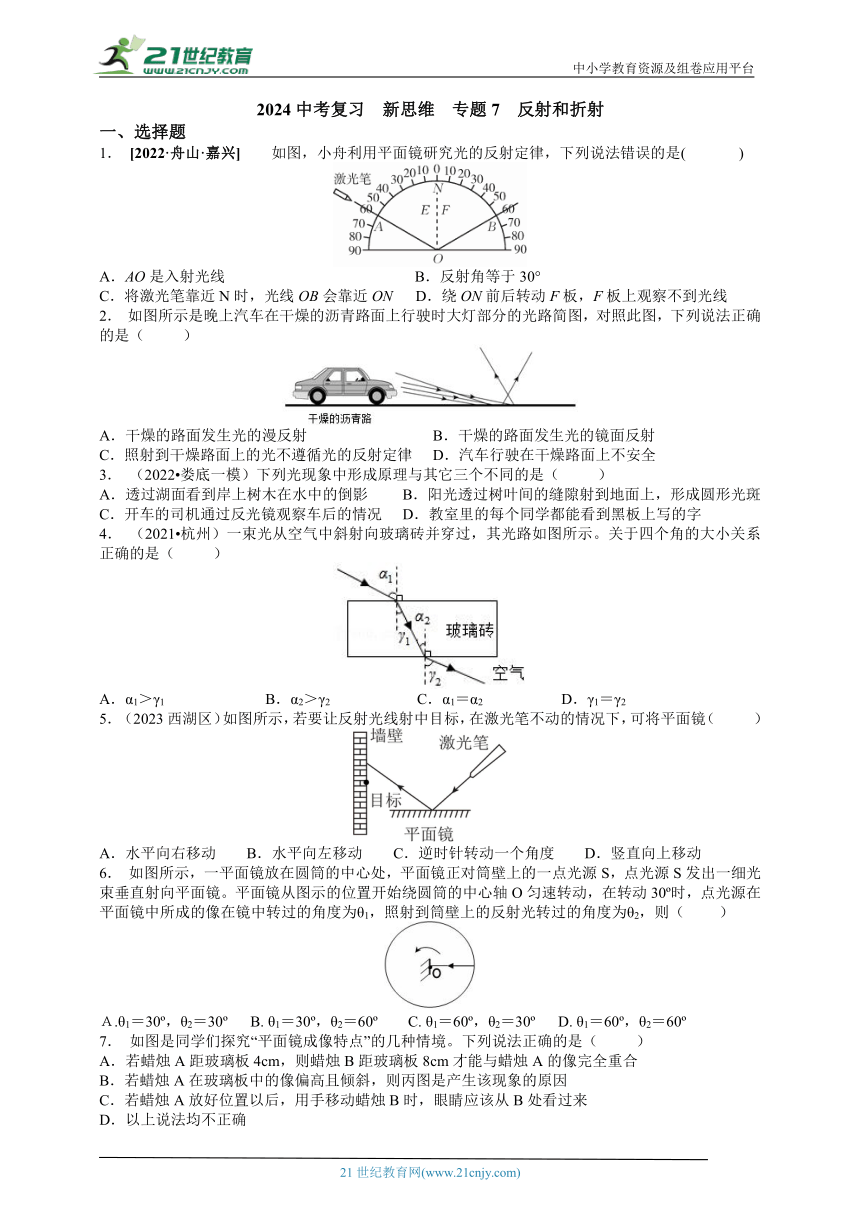

2024中考复习 新思维 专题7 反射和折射
一、选择题
1． [2022·舟山·嘉兴] 如图，小舟利用平面镜研究光的反射定律，下列说法错误的是( )
A．AO是入射光线 B．反射角等于30°
C．将激光笔靠近N时，光线OB会靠近ON D．绕ON前后转动F板，F板上观察不到光线
2． 如图所示是晚上汽车在干燥的沥青路面上行驶时大灯部分的光路简图，对照此图，下列说法正确的是（ ）
A．干燥的路面发生光的漫反射 B．干燥的路面发生光的镜面反射
C．照射到干燥路面上的光不遵循光的反射定律 D．汽车行驶在干燥路面上不安全
3． （2022 娄底一模）下列光现象中形成原理与其它三个不同的是（ ）
A．透过湖面看到岸上树木在水中的倒影 B．阳光透过树叶间的缝隙射到地面上，形成圆形光斑
C．开车的司机通过反光镜观察车后的情况 D．教室里的每个同学都能看到黑板上写的字
4． （2021 杭州）一束光从空气中斜射向玻璃砖并穿过，其光路如图所示。关于四个角的大小关系正确的是（ ）
A．α1＞γ1 B．α2＞γ2 C．α1＝α2 D．γ1＝γ2
5． （2023西湖区）如图所示，若要让反射光线射中目标，在激光笔不动的情况下，可将平面镜（ ）
A．水平向右移动 B．水平向左移动 C．逆时针转动一个角度 D．竖直向上移动
6． 如图所示，一平面镜放在圆筒的中心处，平面镜正对筒壁上的一点光源S，点光源S发出一细光束垂直射向平面镜。平面镜从图示的位置开始绕圆筒的中心轴O匀速转动，在转动30 时，点光源在平面镜中所成的像在镜中转过的角度为θ1，照射到筒壁上的反射光转过的角度为θ2，则（ ）
Ａ.θ1＝30 ，θ2＝30 B. θ1＝30 ，θ2＝60 C. θ1＝60 ，θ2＝30 D. θ1＝60 ，θ2＝60
7． 如图是同学们探究“平面镜成像特点”的几种情境。下列说法正确的是（ ）
A．若蜡烛A距玻璃板4cm，则蜡烛B距玻璃板8cm才能与蜡烛A的像完全重合
B．若蜡烛A在玻璃板中的像偏高且倾斜，则丙图是产生该现象的原因
C．若蜡烛A放好位置以后，用手移动蜡烛B时，眼睛应该从B处看过来
D．以上说法均不正确

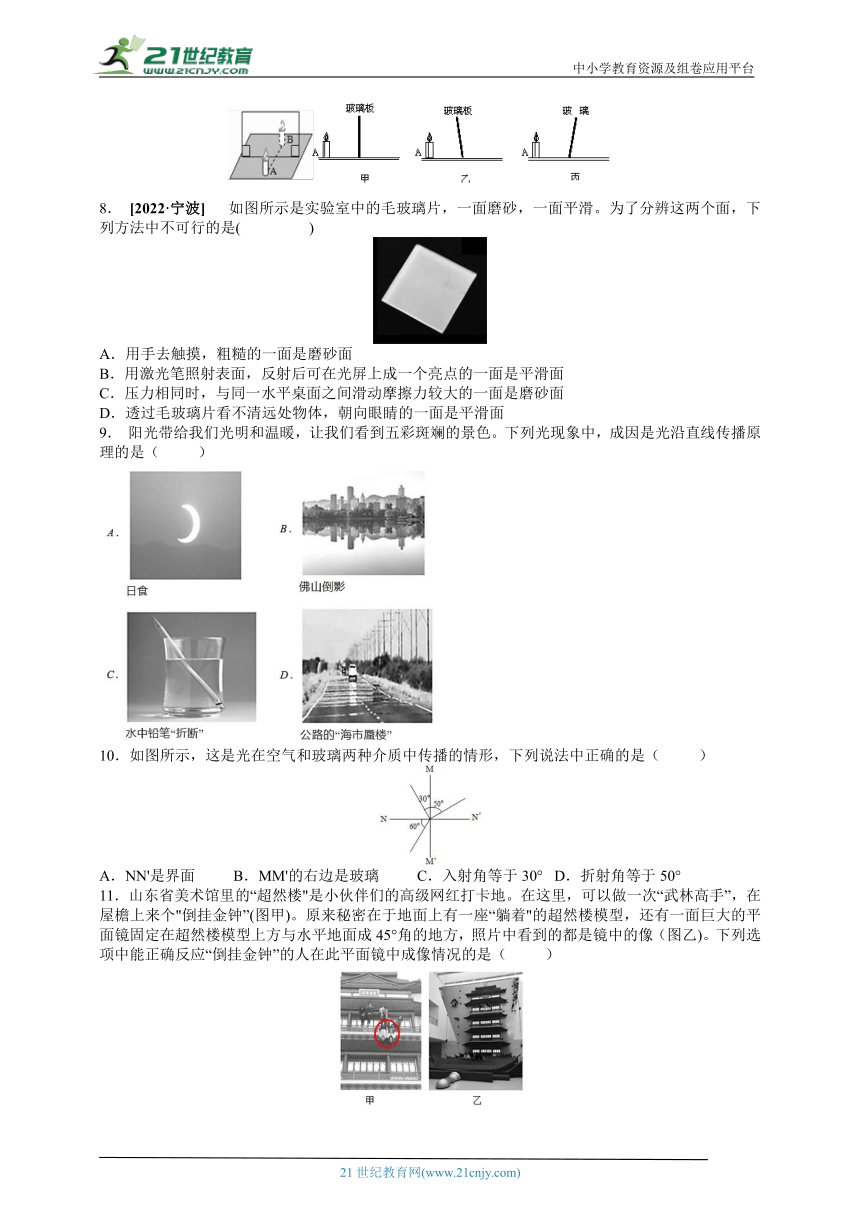

8． [2022·宁波] 如图所示是实验室中的毛玻璃片，一面磨砂，一面平滑。为了分辨这两个面，下列方法中不可行的是( )
A．用手去触摸，粗糙的一面是磨砂面
B．用激光笔照射表面，反射后可在光屏上成一个亮点的一面是平滑面
C．压力相同时，与同一水平桌面之间滑动摩擦力较大的一面是磨砂面
D．透过毛玻璃片看不清远处物体，朝向眼睛的一面是平滑面
9． 阳光带给我们光明和温暖，让我们看到五彩斑斓的景色。下列光现象中，成因是光沿直线传播原理的是（ ）
10．如图所示，这是光在空气和玻璃两种介质中传播的情形，下列说法中正确的是（ ）
A．NN'是界面 B．MM'的右边是玻璃 C．入射角等于30° D．折射角等于50°
11．山东省美术馆里的“超然楼"是小伙伴们的高级网红打卡地。在这里，可以做一次“武林高手”，在屋檐上来个"倒挂金钟”(图甲)。原来秘密在于地面上有一座“躺着"的超然楼模型，还有一面巨大的平面镜固定在超然楼模型上方与水平地面成45°角的地方，照片中看到的都是镜中的像（图乙)。下列选项中能正确反应“倒挂金钟”的人在此平面镜中成像情况的是（ ）

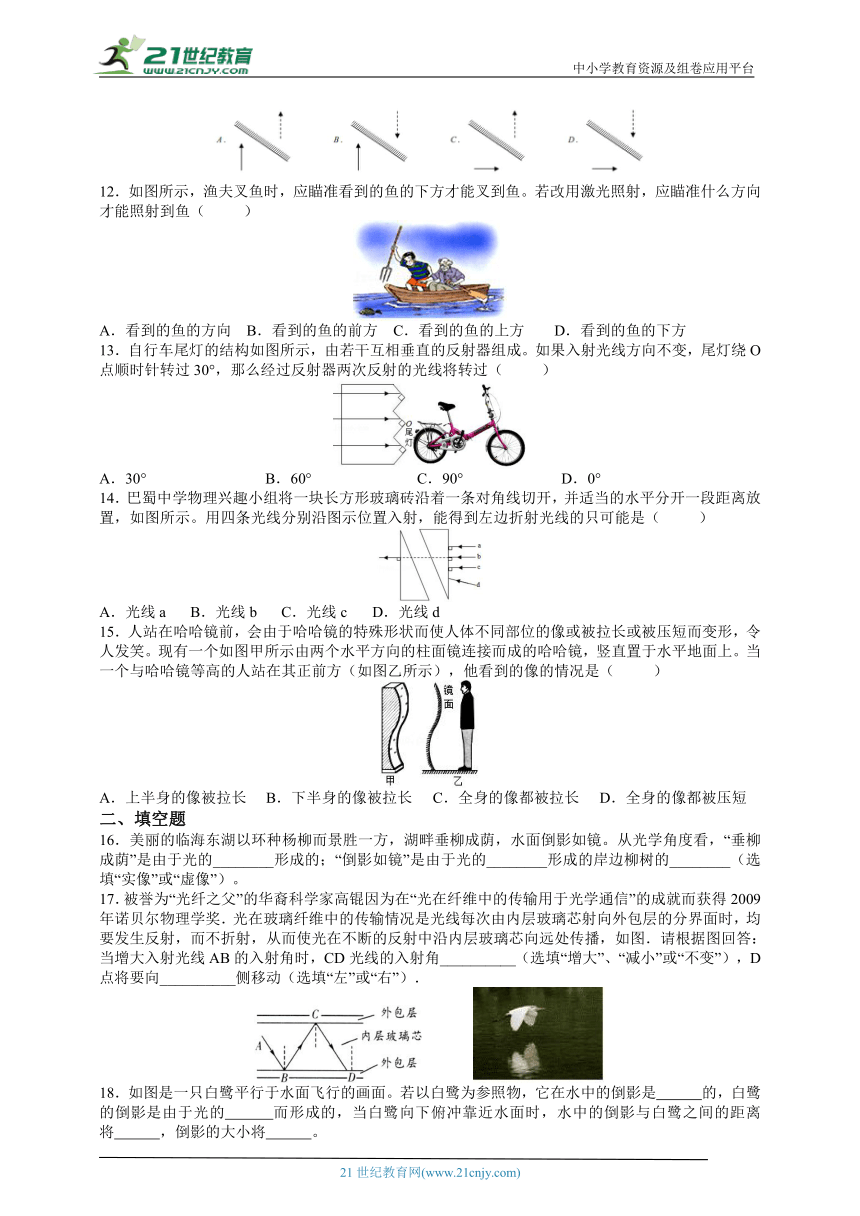

12．如图所示，渔夫叉鱼时，应瞄准看到的鱼的下方才能叉到鱼。若改用激光照射，应瞄准什么方向才能照射到鱼（ ）
A．看到的鱼的方向 B．看到的鱼的前方 C．看到的鱼的上方 D．看到的鱼的下方
13．自行车尾灯的结构如图所示，由若干互相垂直的反射器组成。如果入射光线方向不变，尾灯绕O点顺时针转过30°，那么经过反射器两次反射的光线将转过（ ）
A．30° B．60° C．90° D．0°
14．巴蜀中学物理兴趣小组将一块长方形玻璃砖沿着一条对角线切开，并适当的水平分开一段距离放置，如图所示。用四条光线分别沿图示位置入射，能得到左边折射光线的只可能是（ ）
A．光线a B．光线b C．光线c D．光线d
15．人站在哈哈镜前，会由于哈哈镜的特殊形状而使人体不同部位的像或被拉长或被压短而变形，令人发笑。现有一个如图甲所示由两个水平方向的柱面镜连接而成的哈哈镜，竖直置于水平地面上。当一个与哈哈镜等高的人站在其正前方（如图乙所示），他看到的像的情况是（ ）
A．上半身的像被拉长 B．下半身的像被拉长 C．全身的像都被拉长 D．全身的像都被压短
二、填空题
16．美丽的临海东湖以环种杨柳而景胜一方，湖畔垂柳成荫，水面倒影如镜。从光学角度看，“垂柳成荫”是由于光的________形成的；“倒影如镜”是由于光的________形成的岸边柳树的________（选填“实像”或“虚像”）。
17．被誉为“光纤之父”的华裔科学家高锟因为在“光在纤维中的传输用于光学通信”的成就而获得2009年诺贝尔物理学奖．光在玻璃纤维中的传输情况是光线每次由内层玻璃芯射向外包层的分界面时，均要发生反射，而不折射，从而使光在不断的反射中沿内层玻璃芯向远处传播，如图．请根据图回答：当增大入射光线AB的入射角时，CD光线的入射角__________（选填“增大”、“减小”或“不变”），D点将要向__________侧移动（选填“左”或“右”）．
18．如图是一只白鹭平行于水面飞行的画面。若以白鹭为参照物，它在水中的倒影是 的，白鹭的倒影是由于光的 而形成的，当白鹭向下俯冲靠近水面时，水中的倒影与白鹭之间的距离将 ，倒影的大小将 。

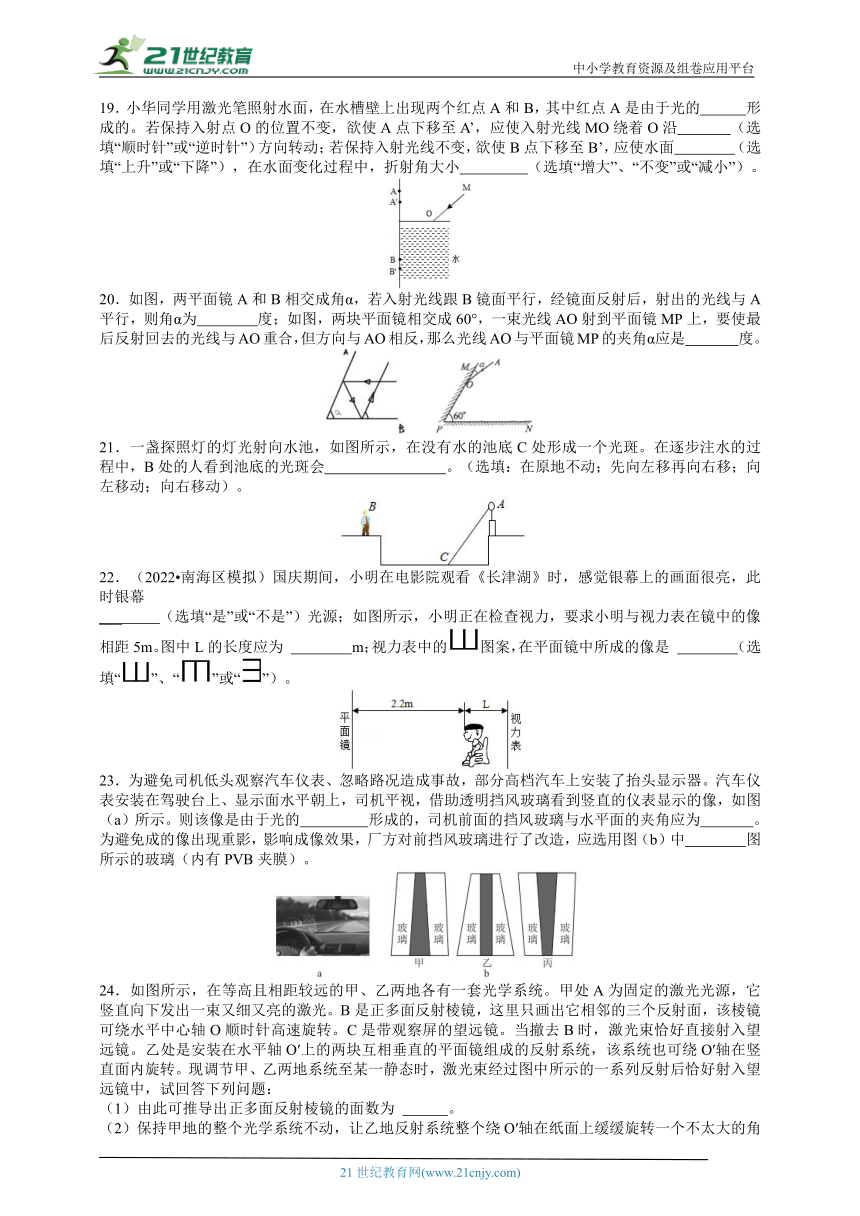

19．小华同学用激光笔照射水面，在水槽壁上出现两个红点A和B，其中红点A是由于光的 形成的。若保持入射点O的位置不变，欲使A点下移至A’，应使入射光线MO绕着O沿 （选填“顺时针”或“逆时针”）方向转动；若保持入射光线不变，欲使B点下移至B’，应使水面 （选填“上升”或“下降”），在水面变化过程中，折射角大小 （选填“增大”、“不变”或“减小”）。
20．如图，两平面镜A和B相交成角α，若入射光线跟B镜面平行，经镜面反射后，射出的光线与A平行，则角α为 度；如图，两块平面镜相交成60°，一束光线AO射到平面镜MP上，要使最后反射回去的光线与AO重合，但方向与AO相反，那么光线AO与平面镜MP的夹角α应是 度。
21．一盏探照灯的灯光射向水池，如图所示，在没有水的池底C处形成一个光斑。在逐步注水的过程中，B处的人看到池底的光斑会 。（选填：在原地不动；先向左移再向右移；向左移动；向右移动）。
22．（2022 南海区模拟）国庆期间，小明在电影院观看《长津湖》时，感觉银幕上的画面很亮，此时银幕
___ （选填“是”或“不是”）光源；如图所示，小明正在检查视力，要求小明与视力表在镜中的像相距5m。图中L的长度应为 m；视力表中的图案，在平面镜中所成的像是 （选填“”、“”或“”）。
23．为避免司机低头观察汽车仪表、忽略路况造成事故，部分高档汽车上安装了抬头显示器。汽车仪表安装在驾驶台上、显示面水平朝上，司机平视，借助透明挡风玻璃看到竖直的仪表显示的像，如图（a）所示。则该像是由于光的 形成的，司机前面的挡风玻璃与水平面的夹角应为 。为避免成的像出现重影，影响成像效果，厂方对前挡风玻璃进行了改造，应选用图（b）中 图所示的玻璃（内有PVB夹膜）。
24．如图所示，在等高且相距较远的甲、乙两地各有一套光学系统。甲处A为固定的激光光源，它竖直向下发出一束又细又亮的激光。B是正多面反射棱镜，这里只画出它相邻的三个反射面，该棱镜可绕水平中心轴O顺时针高速旋转。C是带观察屏的望远镜。当撤去B时，激光束恰好直接射入望远镜。乙处是安装在水平轴O′上的两块互相垂直的平面镜组成的反射系统，该系统也可绕O′轴在竖直面内旋转。现调节甲、乙两地系统至某一静态时，激光束经过图中所示的一系列反射后恰好射入望远镜中，试回答下列问题：
（1）由此可推导出正多面反射棱镜的面数为 。

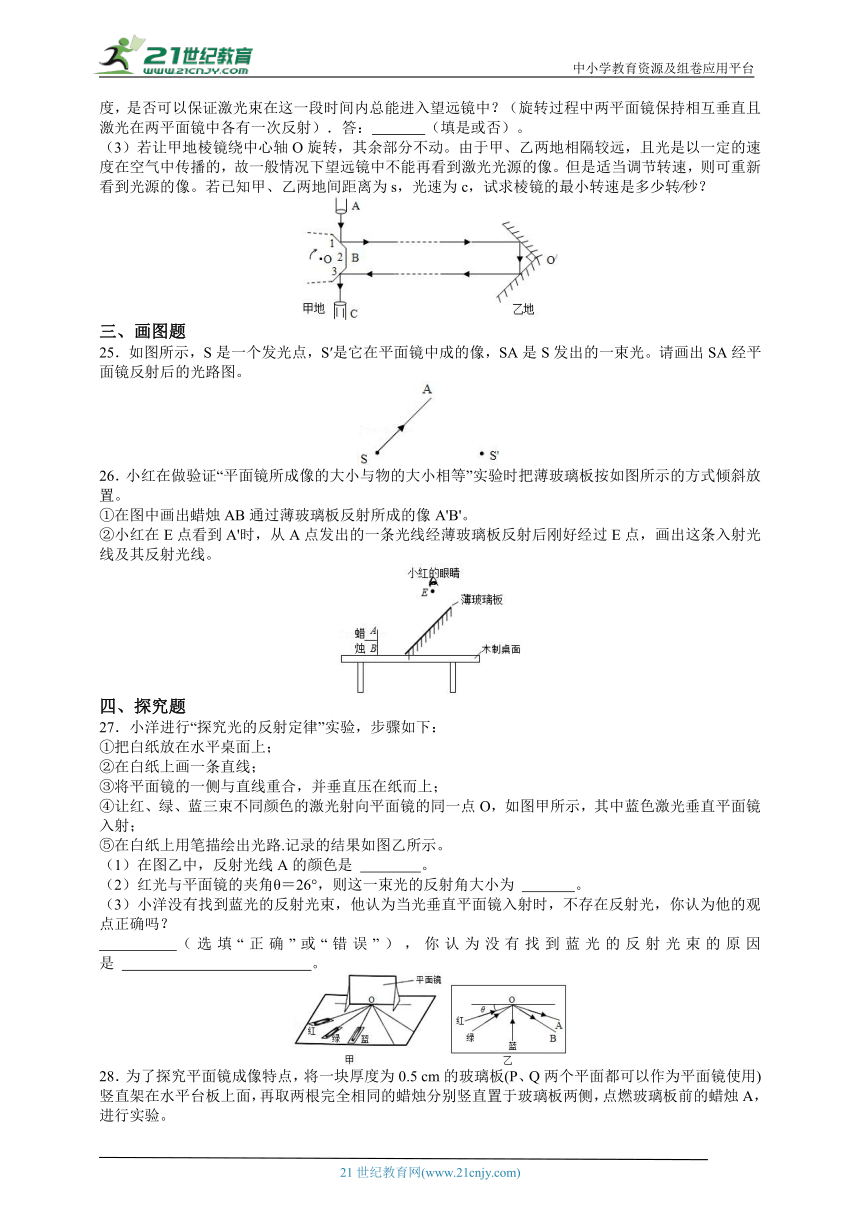

（2）保持甲地的整个光学系统不动，让乙地反射系统整个绕O′轴在纸面上缓缓旋转一个不太大的角度，是否可以保证激光束在这一段时间内总能进入望远镜中？（旋转过程中两平面镜保持相互垂直且激光在两平面镜中各有一次反射）．答： （填是或否）。
（3）若让甲地棱镜绕中心轴O旋转，其余部分不动。由于甲、乙两地相隔较远，且光是以一定的速度在空气中传播的，故一般情况下望远镜中不能再看到激光光源的像。但是适当调节转速，则可重新看到光源的像。若已知甲、乙两地间距离为s，光速为c，试求棱镜的最小转速是多少转∕秒？
三、画图题
25．如图所示，S是一个发光点，S′是它在平面镜中成的像，SA是S发出的一束光。请画出SA经平面镜反射后的光路图。
26．小红在做验证“平面镜所成像的大小与物的大小相等”实验时把薄玻璃板按如图所示的方式倾斜放置。
①在图中画出蜡烛AB通过薄玻璃板反射所成的像A'B'。
②小红在E点看到A'时，从A点发出的一条光线经薄玻璃板反射后刚好经过E点，画出这条入射光线及其反射光线。
四、探究题
27．小洋进行“探究光的反射定律”实验，步骤如下：
①把白纸放在水平桌面上；
②在白纸上画一条直线；
③将平面镜的一侧与直线重合，并垂直压在纸而上；
④让红、绿、蓝三束不同颜色的激光射向平面镜的同一点O，如图甲所示，其中蓝色激光垂直平面镜入射；
⑤在白纸上用笔描绘出光路.记录的结果如图乙所示。
（1）在图乙中，反射光线A的颜色是 。
（2）红光与平面镜的夹角θ＝26°，则这一束光的反射角大小为 。
（3）小洋没有找到蓝光的反射光束，他认为当光垂直平面镜入射时，不存在反射光，你认为他的观点正确吗？
（选填“正确”或“错误”），你认为没有找到蓝光的反射光束的原因是 。
28．为了探究平面镜成像特点，将一块厚度为0.5 cm的玻璃板(P、Q两个平面都可以作为平面镜使用)竖直架在水平台板上面，再取两根完全相同的蜡烛分别竖直置于玻璃板两侧，点燃玻璃板前的蜡烛A，进行实验。
（1）在实验中，小柯透过玻璃板看到了蜡烛A的2个清晰的像，分别位于A′和A″处，如图所示，其中A′处的像是蜡烛A通过玻璃板的________(选填“P”或“Q”)平面成像得到的。
（2）小柯按照图中的测量方法，改变蜡烛A的位置，认真测量并记录了一组数据：
物距u(cm) 5.0 6.0 7.0 8.0
像距v(cm) 4.5 5.5 6.5 7.5
然后得出像距小于物距的结论，你认为他的测量方法错误在于____________________________。
29．小明为探究光的折射规律设计了如图甲所示的实验装置，其中光屏F可绕直径NOM前后折转。
（1）实验时，光贴着光屏从空气射入水中，小明将F板向后折转一定的角度，则在F板上 （选填“能”或“不能”）看到折射光，此时折射光线和入射光线 （选填“在”或“不在”）同一平面内。
（2）小明将光屏F恢复原状，保持入射光不动，继续加水，会看到杯底的亮斑B向 （选填“左”、“右”或“上”）移动。
（3）小明继续用另一支激光笔让光沿着BO射向水面时，可看到折射光沿OA射出，这说明 。
（4）让一束激光从某玻璃斜射向空气（如图乙）。保持入射点不动，改变入射角（每次增加0.2°），当入射角增大到41.8°时，折射光消失，只存在入射光与反射光，这种现象叫做光的全反射，如图丙所示。此时的入射角叫做这种物质的临界角。当入射角大于临界角时，只发生反射，不发生折射，根据以上内容可判断：
①当光从空气射向玻璃时 （填“会”或“不会”）发生光的全反射现象，
②一个三棱镜由上述玻璃制成，一束光垂直于三棱镜的一个面射入，如图丁所示．则关于这束光经过三棱镜后的光路描述，下图中正确的是 。
2024中考复习 新思维 专题7 反射和折射（参考答案）
一、选择题
1． 【答案】B
【解析】[命题考向： 考查光的反射定律。解析：根据光的反射定律，反射角等于入射角，反射角为反射光线与法线的夹角，入射光线、反射光线、法线在同一平面内。由图可知AO为入射光线，OB为反射光线，反射角为60°。]
故选B
2． 【答案】A
【解析】【考点】漫反射．
【分析】反射分镜面反射和漫反射，平行光线入射到平而光滑反射面上，反射光线还是平行射出，这种反射是镜面反射；平行光线入射到粗糙的反射面上，反射光线射向四面八方，这种反射是漫反射。
【解答】解：AB、由图可知，光射到干燥的沥青路上，反射光线射向四面八方，容易发生漫反射，故A正确，B错误；
C、照射到干燥路面上的光发生漫反射，漫反射也遵守光的反射定律，故C错误；
D、由于地面潮湿，车与路面间的接触面的粗糙程度减小，车与地面间的摩擦变小，容易打滑，所以汽车行驶在干燥路面上安全，故D错误。
故选：A。
【点评】判断物体亮暗的依据并不是镜面反射和漫反射，而是进入人眼光线的多少，进入眼睛的光线多感觉亮，进入眼睛的光线少感觉暗。
3． 【答案】B
【解析】【考点】光的反射现象；漫反射；光在均匀介质中直线传播．
【分析】①光在自然界中存在三种光现象：光在同种均匀物质中沿直线传播，在日常生活中，小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；
②当光照射到物体界面上时，有一部分光被反射回来发生反射现象，例如：平面镜成像、水中倒影等；
③反射分镜面反射和漫反射，平行光线入射到平而光滑反射面上，反射光线还是平行射出，这种反射是镜面反射；平行光线入射到粗糙的反射面上，反射光线射向四面八方，这种反射是漫反射。
【解答】解：A、树木在水中的倒影，属于平面镜成像，其原理是光的反射；
B、阳光透过树叶间的缝隙射到地面上，形成圆形光斑，是由于光的直线传播形成的；
C、汽车观后镜是凸面镜，利用观后镜观察车后情况属于光的反射；
D、由于黑板字是粗糙的，反射光线向各个方向，所以教室里的每个同学都能看到黑板上写的字，这是漫反射；
光现象中形成原理与其它三个不同的是阳光透过树叶间的缝隙射到地面上，形成圆形光斑。
故选：B。
4． 【答案】A
【解析】【考点】作光的折射光路图；光的折射规律的应用．
【分析】这束光通过玻璃砖要发生两次折射：
第一次是从空气斜射进入玻璃砖，折射光线会向法线偏折，折射角小于入射角；
第二次是光从玻璃砖斜射到空气中，折射光线远离法线偏折，折射角大于入射角；
因两条法线是平行的，所以第一次折射的折射角等于第二次折射的入射角。
【解答】解：
A、光线从空气中斜射入玻璃砖中，折射角小于入射角，则α1＞γ1，故A正确；
B、光线从玻璃砖中斜射入空气中，折射角大于入射角，则α2＜γ2，故B错误；
CD、因两条法线是平行的，则由几何知识可知γ1＝α2，所以α1＞α2，γ1＜γ2，故CD错误。
故选：A。
5． 【答案】C
【解析】【考点】光的反射定律的应用．
【分析】光的反射定律的内容：反射光线、入射光线与法线在同一平面内；反射光线和入射光线分别位于法线两侧；反射角等于入射角。
入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角。
【解答】解：
A、将平面镜水平向右移动一段距离，入射光线不变，则反射光线也不会改变，不能中目标，故A不符合题意；
B、将平面镜水平向左移动一段距离，入射光线不变，则反射光线也不会改变，不能中目标，故B不符合题意；
C、在激光笔不动的情况下，入射点不变，将平面镜逆时针转一定的角度，则反射光线逆时针也转过一定的角度，光斑会向下移动，能射中目标，故C正确；
D、将平面镜竖直向上移动一段距离，则入射光线方向不变，入射点向右移动，则反射光线也向右移动，光斑会向上移动，不能中目标，故D不符合题意；
故选：C。
6． 【答案】D
【解析】【答案解析】D
7． 【答案】D
【解析】【答案解析】D
8． 【答案】D
【解析】[命题考向： 考查光的反射定律、折射现象及其特点，影响滑动摩擦力大小的因素。解析：用手去触摸，光滑的一面是平滑面，粗糙的一面是磨砂面；根据光的反射定律可知，平滑面会发生镜面反射，在光屏上形成一个亮点，磨砂面会发生漫反射，光屏整体稍亮，无明显亮点；滑动摩擦力的大小与接触面间的压力大小以及接触面的粗糙程度有关，压力相同时，与同一水平桌面之间滑动摩擦力较大的一面为磨砂面；根据折射现象及其特点可知，当远处物体反射的光通过毛玻璃时，由于磨砂面表面凹凸不平，光会向不同的方向折射，所以无论朝向眼睛的一面是磨砂面还是平滑面，透过毛玻璃片都看不清远处物体。]
故选D
9． 【答案】A
【解析】【答案解析】解:A、日食是光的直线传播形成的。故A符合题意;
B、佛山在水中倒影是平面镜成像，是光的反射现象。故B不符合题意;
C、插在水中的铅笔·折断*了;我们看到水中的铅笔是由于折射而形成的虚像，所以插在水中的铅笔"折断”是光的折射现象。故C不符合题意;
D、海市蜃楼:光经过不均匀的大气层发生折射形成的。故D不符合题意。
故选:A。
10．【答案】B
【解析】【分析】（1）光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角。
（2）光的折射定律的内容：入射光线、法线、折射光线在同一平面内，折射光线和入射光线分别位于法线两侧，当光线从空气射入其它透明介质时，折射角小于入射角；当光线从其它介质斜射入空气时，折射角大于入射角。
（3）此题首先根据反射角和入射角相等，找出法线，从而确定界面，然后根据折射光线和入射光线的关系确定出折射光线、入射光线、反射光线。
【解答】解：（1）根据光的反射定律，入射光线与法线的夹角为入射角，反射光线与法线的夹角为反射角，并且反射角等于入射角；如图所示：由∠BOM＝30°，可知，∠BON＝90°﹣30°＝60°，而图中已知∠AON＝60°．所以NN′为法线，则MM′为界面。
（2）因为是光在空气和玻璃两种介质中传播的情形，当光线是从空气斜射入玻璃中的时候，折射角小于入射角，则∠CON′＝90°﹣50°＝40°
所以由图可知，AO是入射光线，BO是反射光线，OC为折射光线，∠AON为入射角，等于60°．∠CON′为折射角。则MM′的右边是玻璃，故该图反映出的是光从空气射入玻璃。
综上分析，B正确，ACD错误。
故选：B。
【点评】此题考查了光的反射定律、光的折射定律的应用，首先要掌握定律的内容，根据反射角与入射角之间的关系确定法线，从而确定界面，则可首先确定出折射光线，根据折射光线与入射光线的关系确定出入射光线，最后确定反射光线。
11．【答案】D
【解析】【答案解析】解:由平面镜成像规律可知像和物关于平面镜对称，我们可以选取上下两个点，用刻度尺去找到其关于镜面对称点，也可将像将物体沿镜面这条线对折，能重合的就是正确答案，只有D符合题意。
故选:D。
12．【答案】A
【解析】【分析】光的折射现象，知道看水中的物体如“鱼”、水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼等都是光的折射形成的，看到水中的鱼是鱼的虚像。
【解答】解：看到水中的鱼（虚像）在实际鱼位置的上方，则实际鱼的位置在B点的下方；
连接AB，过折射点做法线，根据光从空气斜射入水中，折射角小于入射角画出折射光线的位置，虽然人看到的B点是鱼的虚像，鱼的实际位置在B点的正下方，因为激光在进入水的时候也会发生折射，所以照着B点，激光也就刚好落在鱼上了。如图所示：
故选：A。
【点评】此题主要考查光的折射现象，理解掌握光的折射规律是解决此类折射问题的关键；有时可以利用折射时光路可逆帮助解题，属于基础题。
13．【答案】D
【解析】【分析】互相垂直的反射器的特点是对光线进行两次反射，最终的出射光线的方向我们可以通过作图来确定。规律告诉我们，出射光线与入射光线是始终平行的，因此，只要入射光线的方向不变，出射光线的方向就不会改变。
【解答】解：如图，我们做出反射器对光线的反射光路图，分析可知，只要光线在两个面上都发生了反射，那么其出射光线就和入射光线就是平行的。题目中入射光线方向并没改变，反射光线方向也就不会改变；而旋转反射器只是改变了入射角和反射角，不会影响最终的出射光线，所以经过反射器两次反射的光线将转过0°，只有D符合题意。
故选：D。
【点评】解决光学的问题，做作图是非常有效的方法，对于互成直角的反射器来讲，它的出射光线与入射光线平行，应该作为一条规律记住它。
14．【答案】C
【解析】【考点】作光的折射光路图．
【分析】已知玻璃砖切开，分开一段距离，则切面中间是空气，光线从最右边射入，从最左边射出，经过了四次折射，空气→玻璃→空气→玻璃→空气，按要求光路图，就可以得到答案；注意完成光路时可以从最左边的射出光线入手，依次找出相应的入射光线。
【解答】解：已知出射光线与最左边玻璃面垂直，因此入射光线方向与出射光线方向相同；然后根据光从空气斜射入玻璃时，入射角大于折射角画出入射光线，再利用光从玻璃斜射入空气时，折射角小于入射角画出入射光线；因为∠2＝∠1，所以∠4＝∠3，因此在左侧玻璃中的光线与最右侧玻璃面垂直，故最右侧的入射光线垂直于右侧的玻璃面，如下图所示：
显然最右侧的入射光线与最右侧的玻璃面垂直，并且在b光线的下方，故入射光线的方向只可能是c。
故选：C。
15．【答案】B
【解析】【考点】凸面镜和凹面镜．
【分析】哈哈镜由凸面镜和凹面镜组成。凸面镜对光线有发散作用，成缩小的虚像；凹面镜对光线有会聚作用，在凹面镜的一倍焦距内成正立放大的虚像。
【解答】解：哈哈镜中凸起的部分就相当于一个凸面镜，成缩小的像，所以人像变短；凹下去的部分相当于一个凹面镜，人在凹面镜的一倍焦距内成正立放大的虚像，所以人像变长。
故选：B。
【点评】此题通过哈哈镜考查凸面镜和凹面镜的成像规律，体现了物理和生活的联系，是一道基础题。
二、填空题
16．【答案】直线传播；反射；虚像
【解析】直线传播；反射；虚像
【解析】影子是由于光在同种均匀介质中沿直线传播形成的；平静的水面相当于平面镜，平面镜成像的原理是光的反射，水中的倒影是平面镜所成的虚像。
“垂柳成荫”是由于光的直线传播形成的；平静的水面相当于平面镜，平面镜成像是光的反射形成的，“倒影如镜”是由于光的反射形成的岸边柳树的虚像。
17．【答案】故答案为：增大，右．
【解析】【答案解析】解：当增大入射光线AB的入射角时，入射角增大，反射角等于入射角也增大，所以C点右移，也使BC光线在上表面的入射角增大，同样会使反射光线CD的反射角增大，D点右移，使CD光线在下表面的入射角增大．
故答案为：增大，右．
18．【答案】故答案为：静止；反射；变小；不变。
【解析】【答案解析】白鹭正平行于水面飞行，白鹭和白鹭所成的像关于水面是对称的，若以白鹭为参照物，像与白鹭间没有位置的变化，故像（即它在水中的倒影）是静止的；
白鹭的倒影属于平面镜成像，是由于光的反射而形成的；
平面镜成像的特点是像到平面镜的距离和物体到平面镜的距离相等、像和物体大小相等。所以当白鹭向下俯冲靠近水面时，白鹭到水面的距离变小，水中的倒影与白鹭之间的距离将变小，倒影的大小将不变。
故答案为：静止；反射；变小；不变。
19．【答案】反射；顺时针；上升；不变
【解析】【分析】（1）根据光的反射规律知，当入射角变大时，反射角也变大，且反射角等于入射角。
（2）根据光的折射规律知，当光从空气斜射入水中时，折射角小于入射角，当入射角变大时，折射角也变大，但折射角总小于入射角。
【解答】解：（1）当光从空气斜射到水面时，同时会发生反射和折射现象，故红点A是由于光的反射形成的。根据光的反射定律和折射定律可知，反射角等于入射角，折射角小于入射角；如图所示：
现保持入射点O的位置不变，欲使光点A下移至A′处，则反射光线偏离法线，反射角增大，根据反射角等于入射角，则入射角也需增大，故使入射光线绕着O点沿顺时针方向转动。
（2）在水面变化过程中，由于入射光线不变，即入射角不变，则折射也不发生改变，因此过B′点做OB的平行线即为光点下移的折射光线，如图所示：
显然入射光线不变，欲使B点下移至B′，水面需上升。
故答案为：反射；顺时针；上升；不变。
【点评】本题考查了光的反射定律和折射规律的应用，有一定难度，熟练掌握光的反射定律和折射规律的内容是解答此题的关键和前提。
20．【答案】60；30
【解析】【分析】（1）反射两次后射出的光线与A平行，做出光的反射光路图，根据光路图结合几何知识确定两平面镜之间的夹角α。
（2）掌握光的反射定律的内容：入射光线、反射光线、法线在同一平面上，反射光线和入射光线分居法线两侧，反射角等于入射角。
要清楚要使光线经镜面反射后沿原路返回，A0的反射光线要与镜面垂直。
【解答】解：（1）作出光的反射光路图如下图所示，
入射光跟平面镜OB平行，出射光跟平面镜OA平行，
OB∥EF，CD∥OA，则∠1＝α，∠4＝α。
由光的反射定律可知，反射角等于入射角，
所以∠2＝∠1＝α，∠3＝∠4＝α，
所以△EOC为等边三角形，所以α＝60°。
（2）根据题意可知，反射光线与镜面PN垂直时，光线经镜面反射后沿原路返回，则最后反射回去的光线与AO重合，但方向相反，如图所示：
由图知，反射光线与PM的夹角为90°﹣60°＝30°．则AO与平面镜PM的夹角也等于30°。
故答案为：60；30。
【点评】此题主要考查了光的反射定律，结合平行线的性质和反射，最后利用三角形的内角和求解，此题体现了不同学科间是相互联系的特点。
21．【答案】故答案为：向右移动。
【解析】【考点】光的折射现象及其应用．
【分析】在没有注水时，根据光的直线传播，人直接能看到C点；当注水后，由于光的折射探照灯在水底形成一个像，像的位置偏右，人看像时像又向右偏。
【解答】解：在没有注水时，根据光的直线传播，人直接能看到C点；
当注水后，探照灯射出的光线到水面发生折射，折射光线靠拢法线照射到C'点，人看C'点时，C'点射出的光线到水面再次发生折射，折射光线远离法线进入人眼，眼睛逆着光线看来感觉光线是从C''射出的，所以人看到光斑向右移动。
故答案为：向右移动。
【点评】本题要考虑探照灯射到水底发生折射，还要注意水底的光斑射出光线射入人眼也要发生折射。
22．【答案】不是；0.6；。
【解析】【考点】平面镜的应用．
【分析】（1）能够自身发光的物体叫光源，光源分天然光源和人造光源。
（2）首先根据物像到平面镜距离相等判断视力表到视力表的像之间的距离，然后求出视力表和人之间的距离；
（3）平面镜中成正立、等大的虚像，物像到平面镜的距离相等，物像连线与镜面垂直，物像到平面镜的距离相等。
【解答】解：正在放映的电影银幕尽管很亮，但它们本身不发光，这是反射其他光源的光，不是光源；
要求被测者与视力表像的距离是5m，由图知，小明到平面镜距离2.2m，所以视力表的像到平面镜距离为5m﹣2.2m＝2.8m，视力表到平面镜距离也为2.8m，则L的大小应该是2.8m﹣2.2m＝0.6m；
平面镜所成像，物像相对于平面镜对称。视力表中的图案，在平面镜中所成的像是。
故答案为：不是；0.6；。
23．【答案】反射；45°；丙
【解析】【分析】（1）平面镜成像，是由于光的反射形成的；平面镜成正立等大的虚像；像和物关于镜面对称；
（2）玻璃板太厚，两个面成两个像，易出现重影。
【解答】解：
（1）由题意可知，挡风玻璃相当于平面镜，像是由于光的反射形成的虚像，且像与驾驶台上的仪表显示等大；
（2）车辆显示器水平放置在中控台上，通过挡风玻璃成垂直于水平面的像，由于像和物关于镜面对称，所以司机前面的挡风玻璃与水平面的夹角为45°（如下图所示），
（3）挡风玻璃所成的像易产生重影，影响使用效果，重影产生的原因是挡风玻璃有一定的厚度，两个面都会反射成像，为避免成的像出现重影，厂方对前挡风玻璃进行了改造，玻璃的一面是直的，另一面是向里倾斜的，应选用图丙。
故答案为：反射；45°；丙。
【点评】此题主要考查学生对于平面镜成像特点和平面镜在生活中的应用的理解和掌握。
24．【答案】（1）8； （2）是； （3）棱镜的最小转速是转∕秒。
【解析】【分析】（1）迈克耳逊选择了两个山峰，测出两山峰间的距离，在第一个山峰上安装一个强光源S和一个正八面棱镜A（见图）光源S发出的光，经过狭缝射到八面镜A的面1上，反射后射到放置在另一个山峰上的凹镜B上，又反射到平面镜M上，经过M反射后，再由B反射回第一个山峰。如果八面镜静止不动，反射回来的光就射到八面镜的另一个面3上，经面3反射后，通过望远镜C进入观察者的眼中，看到光源S的像。
如果使八面镜转动，那么光反射回来时，八面镜的面3已经偏离了原来的取向，经面3反射后的光不再进入望远镜中，观察者就观察不到光源S的像了。适当调节八面镜的转速，使反射回来的光到达八面镜时，八面镜恰好转过n转，面2正好转到面3原来的位置，经面2反射后的光进入望远镜中，就可以重新看到S的像。根据八面镜转过转所用的时间和两山峰间的距离。就可以算出光在空气里的速度。迈克耳逊经过校正，得出光在真空中的传播速度c＝（299796±4）km/s。
（2）乙地两平面镜相互垂直，反射光线总与入射光线平行，激光束在这一段时间内总能进入望远镜中。
（3）当光从光源出发到最后回到八面棱镜时，若八面镜恰好转了转，即镜上的面2恰好转到了面3原来的位置，这时在望远镜中就可以重新看到光源的像，且此时八面镜的转速最小，根据光速与距离的关系即可求出棱镜的最小转速。
【解答】解：（1）正多面反射棱镜的面数为8；
（2）乙地两平面镜相互垂直，反射光线总与入射光线平行，激光束在这一段时间内总能进入望远镜中。
（3）当光从光源出发到最后回到八面棱镜时，若八面镜恰好转了转，即镜上的面2恰好转到了面3原来的位置，这时在望远镜中就可以重新看到光源的像，且此时八面镜的转速最小，设最小转速为n，棱镜转一周所用时间为t
T＝，
由题意知：2s＝c ，
联立上两式得n＝。
故答案为：
（1）8； （2）是； （3）棱镜的最小转速是转∕秒。
【点评】本题考查光的速度的测量，测量方法巧妙，并拓宽学生的知识面，充分激发学生学习物理的兴趣。
三、画图题
25．【答案】
【解析】【考点】平面镜成像的相关作图．
【分析】根据平面镜成像的特点知，像与物关于镜面对称，则镜面位置在SS′的中垂线上，作出镜面后，再找到入射点O，连接S′O并延长到B，则OB即为反射光线。
【解答】解：已知S'是S在平面镜中成的像，则连接SS′，作出SS′的垂直平分线，即为镜面；延长SA交镜面于点O，延长S′O就得到SA的反射光线OB，如下图所示：
26．【答案】故答案为：如上图所示。
【解析】【考点】平面镜成像的特点、原理、现象及其实验方案．
【分析】（1）平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像；
（2）根据平面镜成像的特点知，反射光线好像是由像点发出的，由物与像关于镜面对称，连接EA'，与镜面的交点为入射点，再完成光路。
【解答】解：①分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像，如图：
②连接A′E与镜面交于O点，即为入射点（反射点），连接AO就得到入射光线，连接EO即为反射光线，如图：
故答案为：如上图所示。
【点评】（1）在用光的反射定律作图时，注意一些技巧，反射角等于入射角、法线垂直反射面、法线为入射光线和反射光线的角平分线等；
（2）此题主要考查平面镜成像的特点，以往的题目都是根据物体作出在平面镜中所成的像，而此题是根据AB在平面镜中所成的像，画出平面镜的位置，总之是平面镜成像特点的灵活运用。
四、探究题
27．【答案】故答案为：（1）红色；（2）64°；（3）错误；反射光束和入射光重合。
【解析】【考点】光的反射定律的应用．
【分析】（1）在图乙中，反射光线A是红光的反射光线，据此得出反射光线A的颜色；
（2）入射光线和法线的夹角为入射角，反射角等于入射角；
（3）当光垂直平面镜入射时，反射光线垂直射出，反射光束和入射光重合。
【解答】解：（1）在图乙中，反射光线A是红光的反射光线，故其颜色是红色；
（2）入射光线和法线的夹角为入射角，反射角等于入射角。红光与平面镜的夹角θ＝26°，则入射角为：90°﹣26°＝64°，则这一束光的反射角大小为64°；
（3）当光垂直平面镜入射时，反射光线垂直射出，故他的观点错误；
没有找到蓝光的反射光束的原因是反射光束和入射光重合。
故答案为：（1）红色；（2）64°；（3）错误；反射光束和入射光重合。
28．【答案】 （1）P （2）像距测量错误，忽略了玻璃板的厚度
【解析】（1）P （2）像距测量错误，忽略了玻璃板的厚度
【解析】 （1）在平面镜成像的实验中，物体和像关于平面镜对称，即平面镜是物像连线的垂直平分线。因为AA'距离小于AA''，所以对应的A到反射面的距离就会偏小。因为AP小于AQ，所以A′处的像是蜡烛A通过玻璃板的P平面成像得到的。
（2）我认为他的测量方法错误在于：像距测量错误，忽略了玻璃板的厚度。
29．【答案】（1）不能；在；（2）左；（3）光的折射现象中，光路是可逆的；（4）①不会；②D。
【解析】【分析】（1）光的折射规律：光从空气斜射入水或其它介质时，折射光线与入射光线、法线在同一平面内；折射角小于入射角；
（2）光由空气斜射入水中，发生折射现象，折射角小于入射角，当入射角不变时，折射角也不变，根据作图可以知道光斑移动方向；
（3）根据折射现象中，光路是可逆的回答；
（4）①根据折射角和入射角的关系进行分析，即当折射角大于入射角时，并且入射角大于或等于临界角时，才会发生全反射现象；
②当光从一种透明介质垂直射入另一种透明介质时，传播方向不变；当光从其他透明介质斜射入空气时，若入射角大于或等于临界角，则会发生全反射现象；若入射角小于临界角，则会发生折射，且折射角大于入射角，据此画出光路图。
【解答】解：
（1）当F板向后折转一定的角度后，则呈现折射光线的F板和呈现入射光线的E板不在同一平面内，所以在F板上不能看到折射光；但此时折射光线和入射光线在同一平面内；
（2）若杯中的水增多，如图所示：
可见，当水增多时，液面升高，入射角不变，折射角也不变，光斑会向左移动；
（3）小明继续用另一支激光笔让光线沿着BO射向水面时，可看到折射光线沿OA射出，这说明：在折射现象中，光路是可逆的。
（4）①光从空气斜射向玻璃，折射角总小于入射角，折射角总小于90°，故不会发生全反射现象。
②光线从空气垂直于玻璃入射时，光的传播方向不变；当光射到玻璃的右表面时，由图可知入射角为45°，大于临界角41.8°，所以会发生全反射现象（折射光线消失，只有反射光线），其光路图如下图所示：
故只有D正确。
故答案为：（1）不能；在；（2）左；（3）光的折射现象中，光路是可逆的；（4）①不会；②D。
【点评】此题考查的是我们对光的折射规律探究过程及分析数据得出结论的能力，属于基本技能的考查。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
HYPERLINK "http://21世纪教育网(www.21cnjy.com)
" 21世纪教育网(www.21cnjy.com)
2024中考复习 新思维 专题7 反射和折射
一、选择题
1． [2022·舟山·嘉兴] 如图，小舟利用平面镜研究光的反射定律，下列说法错误的是( )
A．AO是入射光线 B．反射角等于30°
C．将激光笔靠近N时，光线OB会靠近ON D．绕ON前后转动F板，F板上观察不到光线
2． 如图所示是晚上汽车在干燥的沥青路面上行驶时大灯部分的光路简图，对照此图，下列说法正确的是（ ）
A．干燥的路面发生光的漫反射 B．干燥的路面发生光的镜面反射
C．照射到干燥路面上的光不遵循光的反射定律 D．汽车行驶在干燥路面上不安全
3． （2022 娄底一模）下列光现象中形成原理与其它三个不同的是（ ）
A．透过湖面看到岸上树木在水中的倒影 B．阳光透过树叶间的缝隙射到地面上，形成圆形光斑
C．开车的司机通过反光镜观察车后的情况 D．教室里的每个同学都能看到黑板上写的字
4． （2021 杭州）一束光从空气中斜射向玻璃砖并穿过，其光路如图所示。关于四个角的大小关系正确的是（ ）
A．α1＞γ1 B．α2＞γ2 C．α1＝α2 D．γ1＝γ2
5． （2023西湖区）如图所示，若要让反射光线射中目标，在激光笔不动的情况下，可将平面镜（ ）
A．水平向右移动 B．水平向左移动 C．逆时针转动一个角度 D．竖直向上移动
6． 如图所示，一平面镜放在圆筒的中心处，平面镜正对筒壁上的一点光源S，点光源S发出一细光束垂直射向平面镜。平面镜从图示的位置开始绕圆筒的中心轴O匀速转动，在转动30 时，点光源在平面镜中所成的像在镜中转过的角度为θ1，照射到筒壁上的反射光转过的角度为θ2，则（ ）
Ａ.θ1＝30 ，θ2＝30 B. θ1＝30 ，θ2＝60 C. θ1＝60 ，θ2＝30 D. θ1＝60 ，θ2＝60
7． 如图是同学们探究“平面镜成像特点”的几种情境。下列说法正确的是（ ）
A．若蜡烛A距玻璃板4cm，则蜡烛B距玻璃板8cm才能与蜡烛A的像完全重合
B．若蜡烛A在玻璃板中的像偏高且倾斜，则丙图是产生该现象的原因
C．若蜡烛A放好位置以后，用手移动蜡烛B时，眼睛应该从B处看过来
D．以上说法均不正确
8． [2022·宁波] 如图所示是实验室中的毛玻璃片，一面磨砂，一面平滑。为了分辨这两个面，下列方法中不可行的是( )
A．用手去触摸，粗糙的一面是磨砂面
B．用激光笔照射表面，反射后可在光屏上成一个亮点的一面是平滑面
C．压力相同时，与同一水平桌面之间滑动摩擦力较大的一面是磨砂面
D．透过毛玻璃片看不清远处物体，朝向眼睛的一面是平滑面
9． 阳光带给我们光明和温暖，让我们看到五彩斑斓的景色。下列光现象中，成因是光沿直线传播原理的是（ ）
10．如图所示，这是光在空气和玻璃两种介质中传播的情形，下列说法中正确的是（ ）
A．NN'是界面 B．MM'的右边是玻璃 C．入射角等于30° D．折射角等于50°
11．山东省美术馆里的“超然楼"是小伙伴们的高级网红打卡地。在这里，可以做一次“武林高手”，在屋檐上来个"倒挂金钟”(图甲)。原来秘密在于地面上有一座“躺着"的超然楼模型，还有一面巨大的平面镜固定在超然楼模型上方与水平地面成45°角的地方，照片中看到的都是镜中的像（图乙)。下列选项中能正确反应“倒挂金钟”的人在此平面镜中成像情况的是（ ）
12．如图所示，渔夫叉鱼时，应瞄准看到的鱼的下方才能叉到鱼。若改用激光照射，应瞄准什么方向才能照射到鱼（ ）
A．看到的鱼的方向 B．看到的鱼的前方 C．看到的鱼的上方 D．看到的鱼的下方
13．自行车尾灯的结构如图所示，由若干互相垂直的反射器组成。如果入射光线方向不变，尾灯绕O点顺时针转过30°，那么经过反射器两次反射的光线将转过（ ）
A．30° B．60° C．90° D．0°
14．巴蜀中学物理兴趣小组将一块长方形玻璃砖沿着一条对角线切开，并适当的水平分开一段距离放置，如图所示。用四条光线分别沿图示位置入射，能得到左边折射光线的只可能是（ ）
A．光线a B．光线b C．光线c D．光线d
15．人站在哈哈镜前，会由于哈哈镜的特殊形状而使人体不同部位的像或被拉长或被压短而变形，令人发笑。现有一个如图甲所示由两个水平方向的柱面镜连接而成的哈哈镜，竖直置于水平地面上。当一个与哈哈镜等高的人站在其正前方（如图乙所示），他看到的像的情况是（ ）
A．上半身的像被拉长 B．下半身的像被拉长 C．全身的像都被拉长 D．全身的像都被压短
二、填空题
16．美丽的临海东湖以环种杨柳而景胜一方，湖畔垂柳成荫，水面倒影如镜。从光学角度看，“垂柳成荫”是由于光的________形成的；“倒影如镜”是由于光的________形成的岸边柳树的________（选填“实像”或“虚像”）。
17．被誉为“光纤之父”的华裔科学家高锟因为在“光在纤维中的传输用于光学通信”的成就而获得2009年诺贝尔物理学奖．光在玻璃纤维中的传输情况是光线每次由内层玻璃芯射向外包层的分界面时，均要发生反射，而不折射，从而使光在不断的反射中沿内层玻璃芯向远处传播，如图．请根据图回答：当增大入射光线AB的入射角时，CD光线的入射角__________（选填“增大”、“减小”或“不变”），D点将要向__________侧移动（选填“左”或“右”）．
18．如图是一只白鹭平行于水面飞行的画面。若以白鹭为参照物，它在水中的倒影是 的，白鹭的倒影是由于光的 而形成的，当白鹭向下俯冲靠近水面时，水中的倒影与白鹭之间的距离将 ，倒影的大小将 。
19．小华同学用激光笔照射水面，在水槽壁上出现两个红点A和B，其中红点A是由于光的 形成的。若保持入射点O的位置不变，欲使A点下移至A’，应使入射光线MO绕着O沿 （选填“顺时针”或“逆时针”）方向转动；若保持入射光线不变，欲使B点下移至B’，应使水面 （选填“上升”或“下降”），在水面变化过程中，折射角大小 （选填“增大”、“不变”或“减小”）。
20．如图，两平面镜A和B相交成角α，若入射光线跟B镜面平行，经镜面反射后，射出的光线与A平行，则角α为 度；如图，两块平面镜相交成60°，一束光线AO射到平面镜MP上，要使最后反射回去的光线与AO重合，但方向与AO相反，那么光线AO与平面镜MP的夹角α应是 度。
21．一盏探照灯的灯光射向水池，如图所示，在没有水的池底C处形成一个光斑。在逐步注水的过程中，B处的人看到池底的光斑会 。（选填：在原地不动；先向左移再向右移；向左移动；向右移动）。
22．（2022 南海区模拟）国庆期间，小明在电影院观看《长津湖》时，感觉银幕上的画面很亮，此时银幕
___ （选填“是”或“不是”）光源；如图所示，小明正在检查视力，要求小明与视力表在镜中的像相距5m。图中L的长度应为 m；视力表中的图案，在平面镜中所成的像是 （选填“”、“”或“”）。
23．为避免司机低头观察汽车仪表、忽略路况造成事故，部分高档汽车上安装了抬头显示器。汽车仪表安装在驾驶台上、显示面水平朝上，司机平视，借助透明挡风玻璃看到竖直的仪表显示的像，如图（a）所示。则该像是由于光的 形成的，司机前面的挡风玻璃与水平面的夹角应为 。为避免成的像出现重影，影响成像效果，厂方对前挡风玻璃进行了改造，应选用图（b）中 图所示的玻璃（内有PVB夹膜）。
24．如图所示，在等高且相距较远的甲、乙两地各有一套光学系统。甲处A为固定的激光光源，它竖直向下发出一束又细又亮的激光。B是正多面反射棱镜，这里只画出它相邻的三个反射面，该棱镜可绕水平中心轴O顺时针高速旋转。C是带观察屏的望远镜。当撤去B时，激光束恰好直接射入望远镜。乙处是安装在水平轴O′上的两块互相垂直的平面镜组成的反射系统，该系统也可绕O′轴在竖直面内旋转。现调节甲、乙两地系统至某一静态时，激光束经过图中所示的一系列反射后恰好射入望远镜中，试回答下列问题：
（1）由此可推导出正多面反射棱镜的面数为 。
（2）保持甲地的整个光学系统不动，让乙地反射系统整个绕O′轴在纸面上缓缓旋转一个不太大的角度，是否可以保证激光束在这一段时间内总能进入望远镜中？（旋转过程中两平面镜保持相互垂直且激光在两平面镜中各有一次反射）．答： （填是或否）。
（3）若让甲地棱镜绕中心轴O旋转，其余部分不动。由于甲、乙两地相隔较远，且光是以一定的速度在空气中传播的，故一般情况下望远镜中不能再看到激光光源的像。但是适当调节转速，则可重新看到光源的像。若已知甲、乙两地间距离为s，光速为c，试求棱镜的最小转速是多少转∕秒？
三、画图题
25．如图所示，S是一个发光点，S′是它在平面镜中成的像，SA是S发出的一束光。请画出SA经平面镜反射后的光路图。
26．小红在做验证“平面镜所成像的大小与物的大小相等”实验时把薄玻璃板按如图所示的方式倾斜放置。
①在图中画出蜡烛AB通过薄玻璃板反射所成的像A'B'。
②小红在E点看到A'时，从A点发出的一条光线经薄玻璃板反射后刚好经过E点，画出这条入射光线及其反射光线。
四、探究题
27．小洋进行“探究光的反射定律”实验，步骤如下：
①把白纸放在水平桌面上；
②在白纸上画一条直线；
③将平面镜的一侧与直线重合，并垂直压在纸而上；
④让红、绿、蓝三束不同颜色的激光射向平面镜的同一点O，如图甲所示，其中蓝色激光垂直平面镜入射；
⑤在白纸上用笔描绘出光路.记录的结果如图乙所示。
（1）在图乙中，反射光线A的颜色是 。
（2）红光与平面镜的夹角θ＝26°，则这一束光的反射角大小为 。
（3）小洋没有找到蓝光的反射光束，他认为当光垂直平面镜入射时，不存在反射光，你认为他的观点正确吗？
（选填“正确”或“错误”），你认为没有找到蓝光的反射光束的原因是 。
28．为了探究平面镜成像特点，将一块厚度为0.5 cm的玻璃板(P、Q两个平面都可以作为平面镜使用)竖直架在水平台板上面，再取两根完全相同的蜡烛分别竖直置于玻璃板两侧，点燃玻璃板前的蜡烛A，进行实验。
（1）在实验中，小柯透过玻璃板看到了蜡烛A的2个清晰的像，分别位于A′和A″处，如图所示，其中A′处的像是蜡烛A通过玻璃板的________(选填“P”或“Q”)平面成像得到的。
（2）小柯按照图中的测量方法，改变蜡烛A的位置，认真测量并记录了一组数据：
物距u(cm) 5.0 6.0 7.0 8.0
像距v(cm) 4.5 5.5 6.5 7.5
然后得出像距小于物距的结论，你认为他的测量方法错误在于____________________________。
29．小明为探究光的折射规律设计了如图甲所示的实验装置，其中光屏F可绕直径NOM前后折转。
（1）实验时，光贴着光屏从空气射入水中，小明将F板向后折转一定的角度，则在F板上 （选填“能”或“不能”）看到折射光，此时折射光线和入射光线 （选填“在”或“不在”）同一平面内。
（2）小明将光屏F恢复原状，保持入射光不动，继续加水，会看到杯底的亮斑B向 （选填“左”、“右”或“上”）移动。
（3）小明继续用另一支激光笔让光沿着BO射向水面时，可看到折射光沿OA射出，这说明 。
（4）让一束激光从某玻璃斜射向空气（如图乙）。保持入射点不动，改变入射角（每次增加0.2°），当入射角增大到41.8°时，折射光消失，只存在入射光与反射光，这种现象叫做光的全反射，如图丙所示。此时的入射角叫做这种物质的临界角。当入射角大于临界角时，只发生反射，不发生折射，根据以上内容可判断：
①当光从空气射向玻璃时 （填“会”或“不会”）发生光的全反射现象，
②一个三棱镜由上述玻璃制成，一束光垂直于三棱镜的一个面射入，如图丁所示．则关于这束光经过三棱镜后的光路描述，下图中正确的是 。
2024中考复习 新思维 专题7 反射和折射（参考答案）
一、选择题
1． 【答案】B
【解析】[命题考向： 考查光的反射定律。解析：根据光的反射定律，反射角等于入射角，反射角为反射光线与法线的夹角，入射光线、反射光线、法线在同一平面内。由图可知AO为入射光线，OB为反射光线，反射角为60°。]
故选B
2． 【答案】A
【解析】【考点】漫反射．
【分析】反射分镜面反射和漫反射，平行光线入射到平而光滑反射面上，反射光线还是平行射出，这种反射是镜面反射；平行光线入射到粗糙的反射面上，反射光线射向四面八方，这种反射是漫反射。
【解答】解：AB、由图可知，光射到干燥的沥青路上，反射光线射向四面八方，容易发生漫反射，故A正确，B错误；
C、照射到干燥路面上的光发生漫反射，漫反射也遵守光的反射定律，故C错误；
D、由于地面潮湿，车与路面间的接触面的粗糙程度减小，车与地面间的摩擦变小，容易打滑，所以汽车行驶在干燥路面上安全，故D错误。
故选：A。
【点评】判断物体亮暗的依据并不是镜面反射和漫反射，而是进入人眼光线的多少，进入眼睛的光线多感觉亮，进入眼睛的光线少感觉暗。
3． 【答案】B
【解析】【考点】光的反射现象；漫反射；光在均匀介质中直线传播．
【分析】①光在自然界中存在三种光现象：光在同种均匀物质中沿直线传播，在日常生活中，小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；
②当光照射到物体界面上时，有一部分光被反射回来发生反射现象，例如：平面镜成像、水中倒影等；
③反射分镜面反射和漫反射，平行光线入射到平而光滑反射面上，反射光线还是平行射出，这种反射是镜面反射；平行光线入射到粗糙的反射面上，反射光线射向四面八方，这种反射是漫反射。
【解答】解：A、树木在水中的倒影，属于平面镜成像，其原理是光的反射；
B、阳光透过树叶间的缝隙射到地面上，形成圆形光斑，是由于光的直线传播形成的；
C、汽车观后镜是凸面镜，利用观后镜观察车后情况属于光的反射；
D、由于黑板字是粗糙的，反射光线向各个方向，所以教室里的每个同学都能看到黑板上写的字，这是漫反射；
光现象中形成原理与其它三个不同的是阳光透过树叶间的缝隙射到地面上，形成圆形光斑。
故选：B。
4． 【答案】A
【解析】【考点】作光的折射光路图；光的折射规律的应用．
【分析】这束光通过玻璃砖要发生两次折射：
第一次是从空气斜射进入玻璃砖，折射光线会向法线偏折，折射角小于入射角；
第二次是光从玻璃砖斜射到空气中，折射光线远离法线偏折，折射角大于入射角；
因两条法线是平行的，所以第一次折射的折射角等于第二次折射的入射角。
【解答】解：
A、光线从空气中斜射入玻璃砖中，折射角小于入射角，则α1＞γ1，故A正确；
B、光线从玻璃砖中斜射入空气中，折射角大于入射角，则α2＜γ2，故B错误；
CD、因两条法线是平行的，则由几何知识可知γ1＝α2，所以α1＞α2，γ1＜γ2，故CD错误。
故选：A。
5． 【答案】C
【解析】【考点】光的反射定律的应用．
【分析】光的反射定律的内容：反射光线、入射光线与法线在同一平面内；反射光线和入射光线分别位于法线两侧；反射角等于入射角。
入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角。
【解答】解：
A、将平面镜水平向右移动一段距离，入射光线不变，则反射光线也不会改变，不能中目标，故A不符合题意；
B、将平面镜水平向左移动一段距离，入射光线不变，则反射光线也不会改变，不能中目标，故B不符合题意；
C、在激光笔不动的情况下，入射点不变，将平面镜逆时针转一定的角度，则反射光线逆时针也转过一定的角度，光斑会向下移动，能射中目标，故C正确；
D、将平面镜竖直向上移动一段距离，则入射光线方向不变，入射点向右移动，则反射光线也向右移动，光斑会向上移动，不能中目标，故D不符合题意；
故选：C。
6． 【答案】D
【解析】【答案解析】D
7． 【答案】D
【解析】【答案解析】D
8． 【答案】D
【解析】[命题考向： 考查光的反射定律、折射现象及其特点，影响滑动摩擦力大小的因素。解析：用手去触摸，光滑的一面是平滑面，粗糙的一面是磨砂面；根据光的反射定律可知，平滑面会发生镜面反射，在光屏上形成一个亮点，磨砂面会发生漫反射，光屏整体稍亮，无明显亮点；滑动摩擦力的大小与接触面间的压力大小以及接触面的粗糙程度有关，压力相同时，与同一水平桌面之间滑动摩擦力较大的一面为磨砂面；根据折射现象及其特点可知，当远处物体反射的光通过毛玻璃时，由于磨砂面表面凹凸不平，光会向不同的方向折射，所以无论朝向眼睛的一面是磨砂面还是平滑面，透过毛玻璃片都看不清远处物体。]
故选D
9． 【答案】A
【解析】【答案解析】解:A、日食是光的直线传播形成的。故A符合题意;
B、佛山在水中倒影是平面镜成像，是光的反射现象。故B不符合题意;
C、插在水中的铅笔·折断*了;我们看到水中的铅笔是由于折射而形成的虚像，所以插在水中的铅笔"折断”是光的折射现象。故C不符合题意;
D、海市蜃楼:光经过不均匀的大气层发生折射形成的。故D不符合题意。
故选:A。
10．【答案】B
【解析】【分析】（1）光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角。
（2）光的折射定律的内容：入射光线、法线、折射光线在同一平面内，折射光线和入射光线分别位于法线两侧，当光线从空气射入其它透明介质时，折射角小于入射角；当光线从其它介质斜射入空气时，折射角大于入射角。
（3）此题首先根据反射角和入射角相等，找出法线，从而确定界面，然后根据折射光线和入射光线的关系确定出折射光线、入射光线、反射光线。
【解答】解：（1）根据光的反射定律，入射光线与法线的夹角为入射角，反射光线与法线的夹角为反射角，并且反射角等于入射角；如图所示：由∠BOM＝30°，可知，∠BON＝90°﹣30°＝60°，而图中已知∠AON＝60°．所以NN′为法线，则MM′为界面。
（2）因为是光在空气和玻璃两种介质中传播的情形，当光线是从空气斜射入玻璃中的时候，折射角小于入射角，则∠CON′＝90°﹣50°＝40°
所以由图可知，AO是入射光线，BO是反射光线，OC为折射光线，∠AON为入射角，等于60°．∠CON′为折射角。则MM′的右边是玻璃，故该图反映出的是光从空气射入玻璃。
综上分析，B正确，ACD错误。
故选：B。
【点评】此题考查了光的反射定律、光的折射定律的应用，首先要掌握定律的内容，根据反射角与入射角之间的关系确定法线，从而确定界面，则可首先确定出折射光线，根据折射光线与入射光线的关系确定出入射光线，最后确定反射光线。
11．【答案】D
【解析】【答案解析】解:由平面镜成像规律可知像和物关于平面镜对称，我们可以选取上下两个点，用刻度尺去找到其关于镜面对称点，也可将像将物体沿镜面这条线对折，能重合的就是正确答案，只有D符合题意。
故选:D。
12．【答案】A
【解析】【分析】光的折射现象，知道看水中的物体如“鱼”、水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼等都是光的折射形成的，看到水中的鱼是鱼的虚像。
【解答】解：看到水中的鱼（虚像）在实际鱼位置的上方，则实际鱼的位置在B点的下方；
连接AB，过折射点做法线，根据光从空气斜射入水中，折射角小于入射角画出折射光线的位置，虽然人看到的B点是鱼的虚像，鱼的实际位置在B点的正下方，因为激光在进入水的时候也会发生折射，所以照着B点，激光也就刚好落在鱼上了。如图所示：
故选：A。
【点评】此题主要考查光的折射现象，理解掌握光的折射规律是解决此类折射问题的关键；有时可以利用折射时光路可逆帮助解题，属于基础题。
13．【答案】D
【解析】【分析】互相垂直的反射器的特点是对光线进行两次反射，最终的出射光线的方向我们可以通过作图来确定。规律告诉我们，出射光线与入射光线是始终平行的，因此，只要入射光线的方向不变，出射光线的方向就不会改变。
【解答】解：如图，我们做出反射器对光线的反射光路图，分析可知，只要光线在两个面上都发生了反射，那么其出射光线就和入射光线就是平行的。题目中入射光线方向并没改变，反射光线方向也就不会改变；而旋转反射器只是改变了入射角和反射角，不会影响最终的出射光线，所以经过反射器两次反射的光线将转过0°，只有D符合题意。
故选：D。
【点评】解决光学的问题，做作图是非常有效的方法，对于互成直角的反射器来讲，它的出射光线与入射光线平行，应该作为一条规律记住它。
14．【答案】C
【解析】【考点】作光的折射光路图．
【分析】已知玻璃砖切开，分开一段距离，则切面中间是空气，光线从最右边射入，从最左边射出，经过了四次折射，空气→玻璃→空气→玻璃→空气，按要求光路图，就可以得到答案；注意完成光路时可以从最左边的射出光线入手，依次找出相应的入射光线。
【解答】解：已知出射光线与最左边玻璃面垂直，因此入射光线方向与出射光线方向相同；然后根据光从空气斜射入玻璃时，入射角大于折射角画出入射光线，再利用光从玻璃斜射入空气时，折射角小于入射角画出入射光线；因为∠2＝∠1，所以∠4＝∠3，因此在左侧玻璃中的光线与最右侧玻璃面垂直，故最右侧的入射光线垂直于右侧的玻璃面，如下图所示：
显然最右侧的入射光线与最右侧的玻璃面垂直，并且在b光线的下方，故入射光线的方向只可能是c。
故选：C。
15．【答案】B
【解析】【考点】凸面镜和凹面镜．
【分析】哈哈镜由凸面镜和凹面镜组成。凸面镜对光线有发散作用，成缩小的虚像；凹面镜对光线有会聚作用，在凹面镜的一倍焦距内成正立放大的虚像。
【解答】解：哈哈镜中凸起的部分就相当于一个凸面镜，成缩小的像，所以人像变短；凹下去的部分相当于一个凹面镜，人在凹面镜的一倍焦距内成正立放大的虚像，所以人像变长。
故选：B。
【点评】此题通过哈哈镜考查凸面镜和凹面镜的成像规律，体现了物理和生活的联系，是一道基础题。
二、填空题
16．【答案】直线传播；反射；虚像
【解析】直线传播；反射；虚像
【解析】影子是由于光在同种均匀介质中沿直线传播形成的；平静的水面相当于平面镜，平面镜成像的原理是光的反射，水中的倒影是平面镜所成的虚像。
“垂柳成荫”是由于光的直线传播形成的；平静的水面相当于平面镜，平面镜成像是光的反射形成的，“倒影如镜”是由于光的反射形成的岸边柳树的虚像。
17．【答案】故答案为：增大，右．
【解析】【答案解析】解：当增大入射光线AB的入射角时，入射角增大，反射角等于入射角也增大，所以C点右移，也使BC光线在上表面的入射角增大，同样会使反射光线CD的反射角增大，D点右移，使CD光线在下表面的入射角增大．
故答案为：增大，右．
18．【答案】故答案为：静止；反射；变小；不变。
【解析】【答案解析】白鹭正平行于水面飞行，白鹭和白鹭所成的像关于水面是对称的，若以白鹭为参照物，像与白鹭间没有位置的变化，故像（即它在水中的倒影）是静止的；
白鹭的倒影属于平面镜成像，是由于光的反射而形成的；
平面镜成像的特点是像到平面镜的距离和物体到平面镜的距离相等、像和物体大小相等。所以当白鹭向下俯冲靠近水面时，白鹭到水面的距离变小，水中的倒影与白鹭之间的距离将变小，倒影的大小将不变。
故答案为：静止；反射；变小；不变。
19．【答案】反射；顺时针；上升；不变
【解析】【分析】（1）根据光的反射规律知，当入射角变大时，反射角也变大，且反射角等于入射角。
（2）根据光的折射规律知，当光从空气斜射入水中时，折射角小于入射角，当入射角变大时，折射角也变大，但折射角总小于入射角。
【解答】解：（1）当光从空气斜射到水面时，同时会发生反射和折射现象，故红点A是由于光的反射形成的。根据光的反射定律和折射定律可知，反射角等于入射角，折射角小于入射角；如图所示：
现保持入射点O的位置不变，欲使光点A下移至A′处，则反射光线偏离法线，反射角增大，根据反射角等于入射角，则入射角也需增大，故使入射光线绕着O点沿顺时针方向转动。
（2）在水面变化过程中，由于入射光线不变，即入射角不变，则折射也不发生改变，因此过B′点做OB的平行线即为光点下移的折射光线，如图所示：
显然入射光线不变，欲使B点下移至B′，水面需上升。
故答案为：反射；顺时针；上升；不变。
【点评】本题考查了光的反射定律和折射规律的应用，有一定难度，熟练掌握光的反射定律和折射规律的内容是解答此题的关键和前提。
20．【答案】60；30
【解析】【分析】（1）反射两次后射出的光线与A平行，做出光的反射光路图，根据光路图结合几何知识确定两平面镜之间的夹角α。
（2）掌握光的反射定律的内容：入射光线、反射光线、法线在同一平面上，反射光线和入射光线分居法线两侧，反射角等于入射角。
要清楚要使光线经镜面反射后沿原路返回，A0的反射光线要与镜面垂直。
【解答】解：（1）作出光的反射光路图如下图所示，
入射光跟平面镜OB平行，出射光跟平面镜OA平行，
OB∥EF，CD∥OA，则∠1＝α，∠4＝α。
由光的反射定律可知，反射角等于入射角，
所以∠2＝∠1＝α，∠3＝∠4＝α，
所以△EOC为等边三角形，所以α＝60°。
（2）根据题意可知，反射光线与镜面PN垂直时，光线经镜面反射后沿原路返回，则最后反射回去的光线与AO重合，但方向相反，如图所示：
由图知，反射光线与PM的夹角为90°﹣60°＝30°．则AO与平面镜PM的夹角也等于30°。
故答案为：60；30。
【点评】此题主要考查了光的反射定律，结合平行线的性质和反射，最后利用三角形的内角和求解，此题体现了不同学科间是相互联系的特点。
21．【答案】故答案为：向右移动。
【解析】【考点】光的折射现象及其应用．
【分析】在没有注水时，根据光的直线传播，人直接能看到C点；当注水后，由于光的折射探照灯在水底形成一个像，像的位置偏右，人看像时像又向右偏。
【解答】解：在没有注水时，根据光的直线传播，人直接能看到C点；
当注水后，探照灯射出的光线到水面发生折射，折射光线靠拢法线照射到C'点，人看C'点时，C'点射出的光线到水面再次发生折射，折射光线远离法线进入人眼，眼睛逆着光线看来感觉光线是从C''射出的，所以人看到光斑向右移动。
故答案为：向右移动。
【点评】本题要考虑探照灯射到水底发生折射，还要注意水底的光斑射出光线射入人眼也要发生折射。
22．【答案】不是；0.6；。
【解析】【考点】平面镜的应用．
【分析】（1）能够自身发光的物体叫光源，光源分天然光源和人造光源。
（2）首先根据物像到平面镜距离相等判断视力表到视力表的像之间的距离，然后求出视力表和人之间的距离；
（3）平面镜中成正立、等大的虚像，物像到平面镜的距离相等，物像连线与镜面垂直，物像到平面镜的距离相等。
【解答】解：正在放映的电影银幕尽管很亮，但它们本身不发光，这是反射其他光源的光，不是光源；
要求被测者与视力表像的距离是5m，由图知，小明到平面镜距离2.2m，所以视力表的像到平面镜距离为5m﹣2.2m＝2.8m，视力表到平面镜距离也为2.8m，则L的大小应该是2.8m﹣2.2m＝0.6m；
平面镜所成像，物像相对于平面镜对称。视力表中的图案，在平面镜中所成的像是。
故答案为：不是；0.6；。
23．【答案】反射；45°；丙
【解析】【分析】（1）平面镜成像，是由于光的反射形成的；平面镜成正立等大的虚像；像和物关于镜面对称；
（2）玻璃板太厚，两个面成两个像，易出现重影。
【解答】解：
（1）由题意可知，挡风玻璃相当于平面镜，像是由于光的反射形成的虚像，且像与驾驶台上的仪表显示等大；
（2）车辆显示器水平放置在中控台上，通过挡风玻璃成垂直于水平面的像，由于像和物关于镜面对称，所以司机前面的挡风玻璃与水平面的夹角为45°（如下图所示），
（3）挡风玻璃所成的像易产生重影，影响使用效果，重影产生的原因是挡风玻璃有一定的厚度，两个面都会反射成像，为避免成的像出现重影，厂方对前挡风玻璃进行了改造，玻璃的一面是直的，另一面是向里倾斜的，应选用图丙。
故答案为：反射；45°；丙。
【点评】此题主要考查学生对于平面镜成像特点和平面镜在生活中的应用的理解和掌握。
24．【答案】（1）8； （2）是； （3）棱镜的最小转速是转∕秒。
【解析】【分析】（1）迈克耳逊选择了两个山峰，测出两山峰间的距离，在第一个山峰上安装一个强光源S和一个正八面棱镜A（见图）光源S发出的光，经过狭缝射到八面镜A的面1上，反射后射到放置在另一个山峰上的凹镜B上，又反射到平面镜M上，经过M反射后，再由B反射回第一个山峰。如果八面镜静止不动，反射回来的光就射到八面镜的另一个面3上，经面3反射后，通过望远镜C进入观察者的眼中，看到光源S的像。
如果使八面镜转动，那么光反射回来时，八面镜的面3已经偏离了原来的取向，经面3反射后的光不再进入望远镜中，观察者就观察不到光源S的像了。适当调节八面镜的转速，使反射回来的光到达八面镜时，八面镜恰好转过n转，面2正好转到面3原来的位置，经面2反射后的光进入望远镜中，就可以重新看到S的像。根据八面镜转过转所用的时间和两山峰间的距离。就可以算出光在空气里的速度。迈克耳逊经过校正，得出光在真空中的传播速度c＝（299796±4）km/s。
（2）乙地两平面镜相互垂直，反射光线总与入射光线平行，激光束在这一段时间内总能进入望远镜中。
（3）当光从光源出发到最后回到八面棱镜时，若八面镜恰好转了转，即镜上的面2恰好转到了面3原来的位置，这时在望远镜中就可以重新看到光源的像，且此时八面镜的转速最小，根据光速与距离的关系即可求出棱镜的最小转速。
【解答】解：（1）正多面反射棱镜的面数为8；
（2）乙地两平面镜相互垂直，反射光线总与入射光线平行，激光束在这一段时间内总能进入望远镜中。
（3）当光从光源出发到最后回到八面棱镜时，若八面镜恰好转了转，即镜上的面2恰好转到了面3原来的位置，这时在望远镜中就可以重新看到光源的像，且此时八面镜的转速最小，设最小转速为n，棱镜转一周所用时间为t
T＝，
由题意知：2s＝c ，
联立上两式得n＝。
故答案为：
（1）8； （2）是； （3）棱镜的最小转速是转∕秒。
【点评】本题考查光的速度的测量，测量方法巧妙，并拓宽学生的知识面，充分激发学生学习物理的兴趣。
三、画图题
25．【答案】
【解析】【考点】平面镜成像的相关作图．
【分析】根据平面镜成像的特点知，像与物关于镜面对称，则镜面位置在SS′的中垂线上，作出镜面后，再找到入射点O，连接S′O并延长到B，则OB即为反射光线。
【解答】解：已知S'是S在平面镜中成的像，则连接SS′，作出SS′的垂直平分线，即为镜面；延长SA交镜面于点O，延长S′O就得到SA的反射光线OB，如下图所示：
26．【答案】故答案为：如上图所示。
【解析】【考点】平面镜成像的特点、原理、现象及其实验方案．
【分析】（1）平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像；
（2）根据平面镜成像的特点知，反射光线好像是由像点发出的，由物与像关于镜面对称，连接EA'，与镜面的交点为入射点，再完成光路。
【解答】解：①分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像，如图：
②连接A′E与镜面交于O点，即为入射点（反射点），连接AO就得到入射光线，连接EO即为反射光线，如图：
故答案为：如上图所示。
【点评】（1）在用光的反射定律作图时，注意一些技巧，反射角等于入射角、法线垂直反射面、法线为入射光线和反射光线的角平分线等；
（2）此题主要考查平面镜成像的特点，以往的题目都是根据物体作出在平面镜中所成的像，而此题是根据AB在平面镜中所成的像，画出平面镜的位置，总之是平面镜成像特点的灵活运用。
四、探究题
27．【答案】故答案为：（1）红色；（2）64°；（3）错误；反射光束和入射光重合。
【解析】【考点】光的反射定律的应用．
【分析】（1）在图乙中，反射光线A是红光的反射光线，据此得出反射光线A的颜色；
（2）入射光线和法线的夹角为入射角，反射角等于入射角；
（3）当光垂直平面镜入射时，反射光线垂直射出，反射光束和入射光重合。
【解答】解：（1）在图乙中，反射光线A是红光的反射光线，故其颜色是红色；
（2）入射光线和法线的夹角为入射角，反射角等于入射角。红光与平面镜的夹角θ＝26°，则入射角为：90°﹣26°＝64°，则这一束光的反射角大小为64°；
（3）当光垂直平面镜入射时，反射光线垂直射出，故他的观点错误；
没有找到蓝光的反射光束的原因是反射光束和入射光重合。
故答案为：（1）红色；（2）64°；（3）错误；反射光束和入射光重合。
28．【答案】 （1）P （2）像距测量错误，忽略了玻璃板的厚度
【解析】（1）P （2）像距测量错误，忽略了玻璃板的厚度
【解析】 （1）在平面镜成像的实验中，物体和像关于平面镜对称，即平面镜是物像连线的垂直平分线。因为AA'距离小于AA''，所以对应的A到反射面的距离就会偏小。因为AP小于AQ，所以A′处的像是蜡烛A通过玻璃板的P平面成像得到的。
（2）我认为他的测量方法错误在于：像距测量错误，忽略了玻璃板的厚度。
29．【答案】（1）不能；在；（2）左；（3）光的折射现象中，光路是可逆的；（4）①不会；②D。
【解析】【分析】（1）光的折射规律：光从空气斜射入水或其它介质时，折射光线与入射光线、法线在同一平面内；折射角小于入射角；
（2）光由空气斜射入水中，发生折射现象，折射角小于入射角，当入射角不变时，折射角也不变，根据作图可以知道光斑移动方向；
（3）根据折射现象中，光路是可逆的回答；
（4）①根据折射角和入射角的关系进行分析，即当折射角大于入射角时，并且入射角大于或等于临界角时，才会发生全反射现象；
②当光从一种透明介质垂直射入另一种透明介质时，传播方向不变；当光从其他透明介质斜射入空气时，若入射角大于或等于临界角，则会发生全反射现象；若入射角小于临界角，则会发生折射，且折射角大于入射角，据此画出光路图。
【解答】解：
（1）当F板向后折转一定的角度后，则呈现折射光线的F板和呈现入射光线的E板不在同一平面内，所以在F板上不能看到折射光；但此时折射光线和入射光线在同一平面内；
（2）若杯中的水增多，如图所示：
可见，当水增多时，液面升高，入射角不变，折射角也不变，光斑会向左移动；
（3）小明继续用另一支激光笔让光线沿着BO射向水面时，可看到折射光线沿OA射出，这说明：在折射现象中，光路是可逆的。
（4）①光从空气斜射向玻璃，折射角总小于入射角，折射角总小于90°，故不会发生全反射现象。
②光线从空气垂直于玻璃入射时，光的传播方向不变；当光射到玻璃的右表面时，由图可知入射角为45°，大于临界角41.8°，所以会发生全反射现象（折射光线消失，只有反射光线），其光路图如下图所示：
故只有D正确。
故答案为：（1）不能；在；（2）左；（3）光的折射现象中，光路是可逆的；（4）①不会；②D。
【点评】此题考查的是我们对光的折射规律探究过程及分析数据得出结论的能力，属于基本技能的考查。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
HYPERLINK "http://21世纪教育网(www.21cnjy.com)
" 21世纪教育网(www.21cnjy.com)
