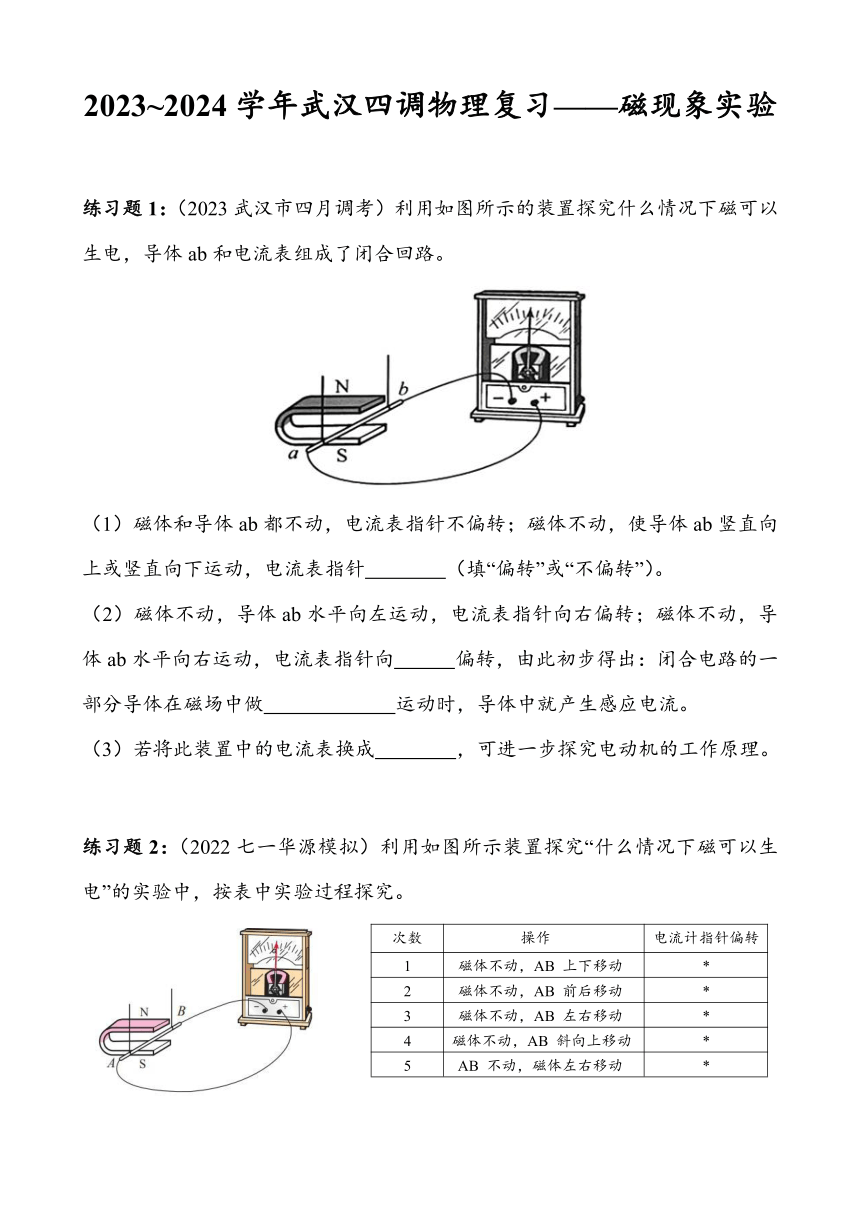

2023~2024学年武汉四调物理复习——磁现象实验
练习题1：（2023武汉市四月调考）利用如图所示的装置探究什么情况下磁可以生电，导体ab和电流表组成了闭合回路。
（1）磁体和导体ab都不动，电流表指针不偏转；磁体不动，使导体ab竖直向上或竖直向下运动，电流表指针 不偏转 （填“偏转”或“不偏转”）。
（2）磁体不动，导体ab水平向左运动，电流表指针向右偏转；磁体不动，导体ab水平向右运动，电流表指针向 左 偏转，由此初步得出：闭合电路的一部分导体在磁场中做 切割磁感线 运动时，导体中就产生感应电流。
（3）若将此装置中的电流表换成 电源 ，可进一步探究电动机的工作原理。
练习题2：（2022七一华源模拟）利用如图所示装置探究“什么情况下磁可以生电”的实验中，按表中实验过程探究。
次数 操作 电流计指针偏转
1 磁体不动，AB 上下移动 *
2 磁体不动，AB 前后移动 *
3 磁体不动，AB 左右移动 *
4 磁体不动，AB 斜向上移动 *
5 AB 不动，磁体左右移动 *

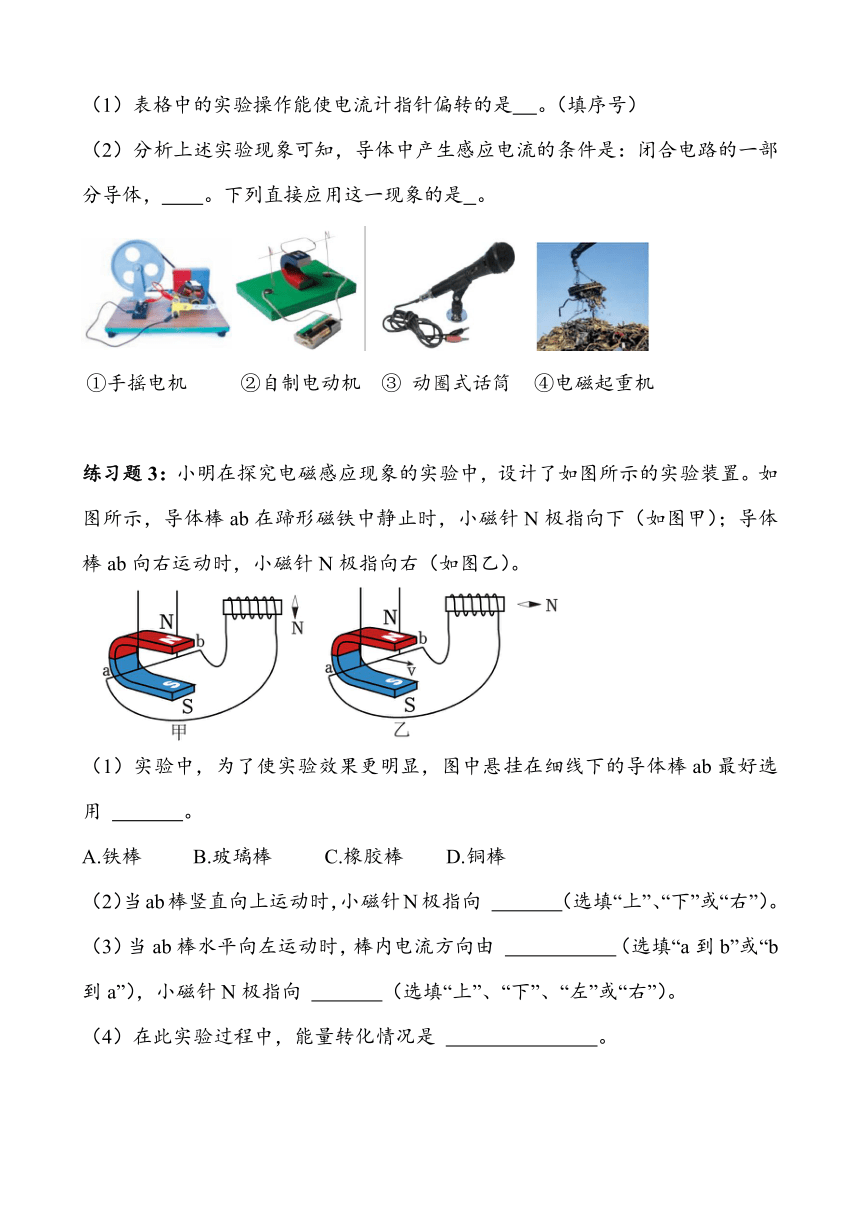

（1）表格中的实验操作能使电流计指针偏转的是 。（填序号）
（2）分析上述实验现象可知，导体中产生感应电流的条件是：闭合电路的一部分导体， 。下列直接应用这一现象的是 。
①手摇电机 ②自制电动机 ③ 动圈式话筒 ④电磁起重机
练习题3：小明在探究电磁感应现象的实验中，设计了如图所示的实验装置。如图所示，导体棒ab在蹄形磁铁中静止时，小磁针N极指向下（如图甲）；导体棒ab向右运动时，小磁针N极指向右（如图乙）。
（1）实验中，为了使实验效果更明显，图中悬挂在细线下的导体棒ab最好选用 。
A.铁棒 B.玻璃棒 C.橡胶棒 D.铜棒
（2）当ab棒竖直向上运动时，小磁针N极指向 （选填“上”、“下”或“右”）。
（3）当ab棒水平向左运动时，棒内电流方向由 （选填“a到b”或“b到a”），小磁针N极指向 （选填“上”、“下”、“左”或“右”）。
（4）在此实验过程中，能量转化情况是 。

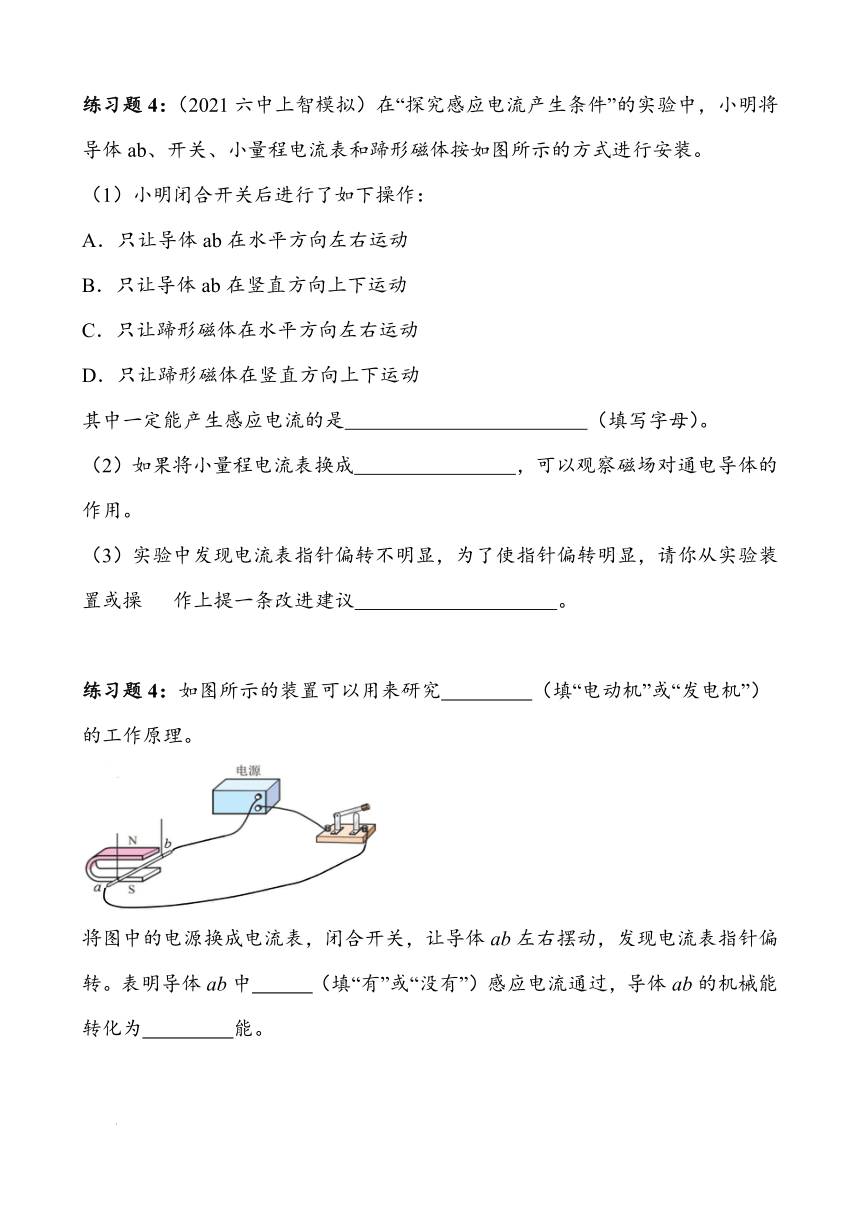

练习题4：（2021六中上智模拟）在“探究感应电流产生条件”的实验中，小明将导体ab、开关、小量程电流表和蹄形磁体按如图所示的方式进行安装。
（1）小明闭合开关后进行了如下操作：
A．只让导体ab在水平方向左右运动
B．只让导体ab在竖直方向上下运动
C．只让蹄形磁体在水平方向左右运动
D．只让蹄形磁体在竖直方向上下运动
其中一定能产生感应电流的是 （填写字母）。
（2）如果将小量程电流表换成 ，可以观察磁场对通电导体的作用。
（3）实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你从实验装置或操 作上提一条改进建议 。
练习题4：如图所示的装置可以用来研究 （填“电动机”或“发电机”）的工作原理。
将图中的电源换成电流表，闭合开关，让导体ab左右摆动，发现电流表指针偏转。表明导体ab中 （填“有”或“没有”）感应电流通过，导体ab的机械能转化为 能。
练习题5：利用如图所示的装置探究什么情况下磁可以生电，导体ab和电流表组成了闭合回路。
（1）导体ab静止时，导体所处位置磁场方向是_______（填“向上”“向下”“向左”“向右”）。
（2）磁体不动，导体ab水平向左运动，电流表指针向右偏转，则导体ab中电流方向是由_______（选填“a到b”“b到a”），由此初步得出:闭合电路的______导体在磁场中做切割磁感线运动时，导体中就产生感应电流。
（3）此装置的工作原理与__________（选填字母即可:“A.动圈式话筒”“B.扬声器”）原理类似。
练习题6：（2023中考模拟）如图所示是探究电与磁的联系的三个实验装置。
甲 乙 丙
（1）如图甲所示，当导线通电时，磁针发生偏转，说明通电导线周围存在__________。
（2）如图乙所示，通电导线在磁场中受到力的作用，力的方向跟__________的方向和__________的方向都有关系。
（3）如图丙所示，闭合电路的一部分导体在磁场中做__________运动时，导体中就产生电流。
练习题7：（2022二中广雅）在“探究什么情况下磁可以生电”实验中，小华做了甲、乙、丙三次实验。实验中通过观察_______________来判断电路中是否产生感应电流，如图的三次实验中，_________（选填“甲”、“乙”或“丙”）图中有感应电流产生。_______________（选填“扬声器”、或“动圈式话筒”）应用了这一原理。
练习题8：小华为了探究“导体在磁场中运动时产生感应电流的条件”，将一根导体棒ab的两端用细导线与电流计组成一个闭合电路，并用绝缘线悬挂起来放在U形磁铁的磁场中。
（1）实验中是通过观察________________来判断电路中是否产生感应电流。
（2）如图乙是发电机原理的示意图，图丙中的“O”表示图甲中的导线ab的横截面（沿导线由b往a看）、当它在磁场中分别转动到①④位置时（运动方向已用箭头标出），会产生感应电流的是______。
A．①③④ B．②③④ C．①②④ D．①②③④
（3）下列有关电和磁的四幅图、其中描述正确的是_______
A．如图，奥斯特实验证实了磁能产生电
B．如图，由小磁针静止时N极的指向可以判断a端与电源正极连接
C．如图，扬声器与发电机工作原理相同
D．如图，话筒与电动机工作原理相同
练习题9：在做探究通电螺线管外部磁场的方向的实验时，小明在螺线管周围摆放了一些小磁针。
（1）通电后小磁针的指向如图甲所示，由此可看出通电螺线管外部的磁场与 磁体的磁场相似。
（2）小明改变电源的正负极再次实验，发现小磁针转动180° ，南北极所指方向发生了改变，由此可知：通电螺线管外部磁场方向与螺线管中的 有关。
（3）由安培定则可知乙图中S闭合后，螺线管的上端为 极。要使螺旋管磁性增强，滑动变阻器的滑片应向 （填“上”或“下”）滑动。
练习题10：（2021武汉中考）某同学用下图所示的装置研究电磁感应。
（1）如图甲所示，保持蹄形磁体竖直放置，使导体AB从图示位置向上运动，电路中填____________（“无”或“有”）感应电流.
（2）如图乙所示，保持线圈不动，使蹄形磁体快速向左运动，电流表指针____________（填“不会”或“会”）偏转
（3）利用电磁感应原理工作的装置有___________________. 填（“电铃“”扬声器” “电磁起重机”或“动圈式话筒”）
2023~2024学年武汉四调物理复习——磁现象答案
练习题1：（2023武汉市四月调考）利用如图所示的装置探究什么情况下磁可以生电，导体ab和电流表组成了闭合回路。
（1）磁体和导体ab都不动，电流表指针不偏转；磁体不动，使导体ab竖直向上或竖直向下运动，电流表指针 不偏转 （填“偏转”或“不偏转”）。
（2）磁体不动，导体ab水平向左运动，电流表指针向右偏转；磁体不动，导体ab水平向右运动，电流表指针向 左 偏转，由此初步得出：闭合电路的一部分导体在磁场中做 切割磁感线 运动时，导体中就产生感应电流。
（3）若将此装置中的电流表换成 电源 ，可进一步探究电动机的工作原理。
练习题2：（2022七一华源模拟）利用如图所示装置探究“什么情况下磁可以生电”的实验中，按表中实验过程探究。
次数 操作 电流计指针偏转
1 磁体不动，AB 上下移动 *
2 磁体不动，AB 前后移动 *
3 磁体不动，AB 左右移动 *
4 磁体不动，AB 斜向上移动 *
5 AB 不动，磁体左右移动 *
（1）表格中的实验操作能使电流计指针偏转的是 3、4、5 。（填序号）
（2）分析上述实验现象可知，导体中产生感应电流的条件是：闭合电路的一部分导体， 在磁场中做切割磁感线运动 。下列直接应用这一现象的是 ① ③ 。
①手摇电机 ②自制电动机 ③ 动圈式话筒 ④电磁起重机
练习题3：小明在探究电磁感应现象的实验中，设计了如图所示的实验装置。如图所示，导体棒ab在蹄形磁铁中静止时，小磁针N极指向下（如图甲）；导体棒ab向右运动时，小磁针N极指向右（如图乙）。
（1）实验中，为了使实验效果更明显，图中悬挂在细线下的导体棒ab最好选用 D 。
A.铁棒 B.玻璃棒 C.橡胶棒 D.铜棒
（2）当ab棒竖直向上运动时，小磁针N极指向 下 （选填“上”、“下”或“右”）。
（3）当ab棒水平向左运动时，棒内电流方向由 由b到a （选填“a到b”或“b到a”），小磁针N极指向 左 （选填“上”、“下”、“左”或“右”）。
（4）在此实验过程中，能量转化情况是 机械能转化为电能 。
练习题4：（2021六中上智模拟）在“探究感应电流产生条件”的实验中，小明将导体ab、开关、小量程电流表和蹄形磁体按如图所示的方式进行安装。
（1）小明闭合开关后进行了如下操作：
A．只让导体ab在水平方向左右运动
B．只让导体ab在竖直方向上下运动
C．只让蹄形磁体在水平方向左右运动
D．只让蹄形磁体在竖直方向上下运动
其中一定能产生感应电流的是 A、C （填写字母）。
（2）如果将小量程电流表换成 电源 ，可以观察磁场对通电导体的作用。
（3）实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你从实验装置或操作上提一条改进建议 快速移动导体 。
练习题4：如图所示的装置可以用来研究 电动机 （填“电动机”或“发电机”）的工作原理。
将图中的电源换成电流表，闭合开关，让导体ab左右摆动，发现电流表指针偏转。表明导体ab中 有 （填“有”或“没有”）感应电流通过，导体ab的机械能转化为 电 能。
练习题5：利用如图所示的装置探究什么情况下磁可以生电，导体ab和电流表组成了闭合回路。
（1）导体ab静止时，导体所处位置磁场方向是__向下_____（填“向上”“向下”“向左”“向右”）。
（2）磁体不动，导体ab水平向左运动，电流表指针向右偏转，则导体ab中电流方向是由__b到a_____（选填“a到b”“b到a”），由此初步得出:闭合电路的___一部分___导体在磁场中做切割磁感线运动时，导体中就产生感应电流。
（3）此装置的工作原理与___A_______（选填字母即可:“A.动圈式话筒”“B.扬声器”）原理类似。
练习题6：（2023中考模拟）如图所示是探究电与磁的联系的三个实验装置。
甲 乙 丙
（1）如图甲所示，当导线通电时，磁针发生偏转，说明通电导线周围存在___磁场_______。
（2）如图乙所示，通电导线在磁场中受到力的作用，力的方向跟_电流_________的方向和_磁场_________的方向都有关系。
（3）如图丙所示，闭合电路的一部分导体在磁场中做____切割磁感线______运动时，导体中就产生电流。
练习题7：（2022二中广雅）在“探究什么情况下磁可以生电”实验中，小华做了甲、乙、丙三次实验。实验中通过观察__电流表指针是否偏转_____________来判断电路中是否产生感应电流，如图的三次实验中，___甲、丙______（选填“甲”、“乙”或“丙”）图中有感应电流产生。___发电机____________（选填“扬声器”、或“动圈式话筒”）应用了这一原理。
练习题8：小华为了探究“导体在磁场中运动时产生感应电流的条件”，将一根导体棒ab的两端用细导线与电流计组成一个闭合电路，并用绝缘线悬挂起来放在U形磁铁的磁场中。
（1）实验中是通过观察__灵敏电流表指针的偏转___来判断电路中是否产生感应电流。
（2）如图乙是发电机原理的示意图，图丙中的“O”表示图甲中的导线ab的横截面（沿导线由b往a看）、当它在磁场中分别转动到①④位置时（运动方向已用箭头标出），会产生感应电流的是___B___。
A．①③④ B．②③④ C．①②④ D．①②③④
（3）下列有关电和磁的四幅图、其中描述正确的是____B___
A．如图，奥斯特实验证实了磁能产生电
B．如图，由小磁针静止时N极的指向可以判断a端与电源正极连接
C．如图，扬声器与发电机工作原理相同
D．如图，话筒与电动机工作原理相同
练习题9：在做探究通电螺线管外部磁场的方向的实验时，小明在螺线管周围摆放了一些小磁针。
（1）通电后小磁针的指向如图甲所示，由此可看出通电螺线管外部的磁场
与 条形 磁体的磁场相似。
（2）小明改变电源的正负极再次实验，发现小磁针转动180° ，南北极所指方向发生了改变，由此可知：通电螺线管外部磁场方向与螺线管中的 电流方向 有关。
（3）由安培定则可知乙图中S闭合后，螺线管的上端为 S 极。要使螺旋管磁性增强，滑动变阻器的滑片应向 下 （填“上”或“下”）滑动。
练习题10：（2021武汉中考）某同学用下图所示的装置研究电磁感应。
（1）如图甲所示，保持蹄形磁体竖直放置，使导体AB从图示位置向上运动，电路中填____有________（“无”或“有”）感应电流.
（2）如图乙所示，保持线圈不动，使蹄形磁体快速向左运动，电流表指针_会___（填“不会”或“会”）偏转
（3）利用电磁感应原理工作的装置有__动圈式话筒__. 填（“电铃“”扬声器” “电磁起重机”或“动圈式话筒”）
练习题1：（2023武汉市四月调考）利用如图所示的装置探究什么情况下磁可以生电，导体ab和电流表组成了闭合回路。
（1）磁体和导体ab都不动，电流表指针不偏转；磁体不动，使导体ab竖直向上或竖直向下运动，电流表指针 不偏转 （填“偏转”或“不偏转”）。
（2）磁体不动，导体ab水平向左运动，电流表指针向右偏转；磁体不动，导体ab水平向右运动，电流表指针向 左 偏转，由此初步得出：闭合电路的一部分导体在磁场中做 切割磁感线 运动时，导体中就产生感应电流。
（3）若将此装置中的电流表换成 电源 ，可进一步探究电动机的工作原理。
练习题2：（2022七一华源模拟）利用如图所示装置探究“什么情况下磁可以生电”的实验中，按表中实验过程探究。
次数 操作 电流计指针偏转
1 磁体不动，AB 上下移动 *
2 磁体不动，AB 前后移动 *
3 磁体不动，AB 左右移动 *
4 磁体不动，AB 斜向上移动 *
5 AB 不动，磁体左右移动 *
（1）表格中的实验操作能使电流计指针偏转的是 。（填序号）
（2）分析上述实验现象可知，导体中产生感应电流的条件是：闭合电路的一部分导体， 。下列直接应用这一现象的是 。
①手摇电机 ②自制电动机 ③ 动圈式话筒 ④电磁起重机
练习题3：小明在探究电磁感应现象的实验中，设计了如图所示的实验装置。如图所示，导体棒ab在蹄形磁铁中静止时，小磁针N极指向下（如图甲）；导体棒ab向右运动时，小磁针N极指向右（如图乙）。
（1）实验中，为了使实验效果更明显，图中悬挂在细线下的导体棒ab最好选用 。
A.铁棒 B.玻璃棒 C.橡胶棒 D.铜棒
（2）当ab棒竖直向上运动时，小磁针N极指向 （选填“上”、“下”或“右”）。
（3）当ab棒水平向左运动时，棒内电流方向由 （选填“a到b”或“b到a”），小磁针N极指向 （选填“上”、“下”、“左”或“右”）。
（4）在此实验过程中，能量转化情况是 。
练习题4：（2021六中上智模拟）在“探究感应电流产生条件”的实验中，小明将导体ab、开关、小量程电流表和蹄形磁体按如图所示的方式进行安装。
（1）小明闭合开关后进行了如下操作：
A．只让导体ab在水平方向左右运动
B．只让导体ab在竖直方向上下运动
C．只让蹄形磁体在水平方向左右运动
D．只让蹄形磁体在竖直方向上下运动
其中一定能产生感应电流的是 （填写字母）。
（2）如果将小量程电流表换成 ，可以观察磁场对通电导体的作用。
（3）实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你从实验装置或操 作上提一条改进建议 。
练习题4：如图所示的装置可以用来研究 （填“电动机”或“发电机”）的工作原理。
将图中的电源换成电流表，闭合开关，让导体ab左右摆动，发现电流表指针偏转。表明导体ab中 （填“有”或“没有”）感应电流通过，导体ab的机械能转化为 能。
练习题5：利用如图所示的装置探究什么情况下磁可以生电，导体ab和电流表组成了闭合回路。
（1）导体ab静止时，导体所处位置磁场方向是_______（填“向上”“向下”“向左”“向右”）。
（2）磁体不动，导体ab水平向左运动，电流表指针向右偏转，则导体ab中电流方向是由_______（选填“a到b”“b到a”），由此初步得出:闭合电路的______导体在磁场中做切割磁感线运动时，导体中就产生感应电流。
（3）此装置的工作原理与__________（选填字母即可:“A.动圈式话筒”“B.扬声器”）原理类似。
练习题6：（2023中考模拟）如图所示是探究电与磁的联系的三个实验装置。
甲 乙 丙
（1）如图甲所示，当导线通电时，磁针发生偏转，说明通电导线周围存在__________。
（2）如图乙所示，通电导线在磁场中受到力的作用，力的方向跟__________的方向和__________的方向都有关系。
（3）如图丙所示，闭合电路的一部分导体在磁场中做__________运动时，导体中就产生电流。
练习题7：（2022二中广雅）在“探究什么情况下磁可以生电”实验中，小华做了甲、乙、丙三次实验。实验中通过观察_______________来判断电路中是否产生感应电流，如图的三次实验中，_________（选填“甲”、“乙”或“丙”）图中有感应电流产生。_______________（选填“扬声器”、或“动圈式话筒”）应用了这一原理。
练习题8：小华为了探究“导体在磁场中运动时产生感应电流的条件”，将一根导体棒ab的两端用细导线与电流计组成一个闭合电路，并用绝缘线悬挂起来放在U形磁铁的磁场中。
（1）实验中是通过观察________________来判断电路中是否产生感应电流。
（2）如图乙是发电机原理的示意图，图丙中的“O”表示图甲中的导线ab的横截面（沿导线由b往a看）、当它在磁场中分别转动到①④位置时（运动方向已用箭头标出），会产生感应电流的是______。
A．①③④ B．②③④ C．①②④ D．①②③④
（3）下列有关电和磁的四幅图、其中描述正确的是_______
A．如图，奥斯特实验证实了磁能产生电
B．如图，由小磁针静止时N极的指向可以判断a端与电源正极连接
C．如图，扬声器与发电机工作原理相同
D．如图，话筒与电动机工作原理相同
练习题9：在做探究通电螺线管外部磁场的方向的实验时，小明在螺线管周围摆放了一些小磁针。
（1）通电后小磁针的指向如图甲所示，由此可看出通电螺线管外部的磁场与 磁体的磁场相似。
（2）小明改变电源的正负极再次实验，发现小磁针转动180° ，南北极所指方向发生了改变，由此可知：通电螺线管外部磁场方向与螺线管中的 有关。
（3）由安培定则可知乙图中S闭合后，螺线管的上端为 极。要使螺旋管磁性增强，滑动变阻器的滑片应向 （填“上”或“下”）滑动。
练习题10：（2021武汉中考）某同学用下图所示的装置研究电磁感应。
（1）如图甲所示，保持蹄形磁体竖直放置，使导体AB从图示位置向上运动，电路中填____________（“无”或“有”）感应电流.
（2）如图乙所示，保持线圈不动，使蹄形磁体快速向左运动，电流表指针____________（填“不会”或“会”）偏转
（3）利用电磁感应原理工作的装置有___________________. 填（“电铃“”扬声器” “电磁起重机”或“动圈式话筒”）
2023~2024学年武汉四调物理复习——磁现象答案
练习题1：（2023武汉市四月调考）利用如图所示的装置探究什么情况下磁可以生电，导体ab和电流表组成了闭合回路。
（1）磁体和导体ab都不动，电流表指针不偏转；磁体不动，使导体ab竖直向上或竖直向下运动，电流表指针 不偏转 （填“偏转”或“不偏转”）。
（2）磁体不动，导体ab水平向左运动，电流表指针向右偏转；磁体不动，导体ab水平向右运动，电流表指针向 左 偏转，由此初步得出：闭合电路的一部分导体在磁场中做 切割磁感线 运动时，导体中就产生感应电流。
（3）若将此装置中的电流表换成 电源 ，可进一步探究电动机的工作原理。
练习题2：（2022七一华源模拟）利用如图所示装置探究“什么情况下磁可以生电”的实验中，按表中实验过程探究。
次数 操作 电流计指针偏转
1 磁体不动，AB 上下移动 *
2 磁体不动，AB 前后移动 *
3 磁体不动，AB 左右移动 *
4 磁体不动，AB 斜向上移动 *
5 AB 不动，磁体左右移动 *
（1）表格中的实验操作能使电流计指针偏转的是 3、4、5 。（填序号）
（2）分析上述实验现象可知，导体中产生感应电流的条件是：闭合电路的一部分导体， 在磁场中做切割磁感线运动 。下列直接应用这一现象的是 ① ③ 。
①手摇电机 ②自制电动机 ③ 动圈式话筒 ④电磁起重机
练习题3：小明在探究电磁感应现象的实验中，设计了如图所示的实验装置。如图所示，导体棒ab在蹄形磁铁中静止时，小磁针N极指向下（如图甲）；导体棒ab向右运动时，小磁针N极指向右（如图乙）。
（1）实验中，为了使实验效果更明显，图中悬挂在细线下的导体棒ab最好选用 D 。
A.铁棒 B.玻璃棒 C.橡胶棒 D.铜棒
（2）当ab棒竖直向上运动时，小磁针N极指向 下 （选填“上”、“下”或“右”）。
（3）当ab棒水平向左运动时，棒内电流方向由 由b到a （选填“a到b”或“b到a”），小磁针N极指向 左 （选填“上”、“下”、“左”或“右”）。
（4）在此实验过程中，能量转化情况是 机械能转化为电能 。
练习题4：（2021六中上智模拟）在“探究感应电流产生条件”的实验中，小明将导体ab、开关、小量程电流表和蹄形磁体按如图所示的方式进行安装。
（1）小明闭合开关后进行了如下操作：
A．只让导体ab在水平方向左右运动
B．只让导体ab在竖直方向上下运动
C．只让蹄形磁体在水平方向左右运动
D．只让蹄形磁体在竖直方向上下运动
其中一定能产生感应电流的是 A、C （填写字母）。
（2）如果将小量程电流表换成 电源 ，可以观察磁场对通电导体的作用。
（3）实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你从实验装置或操作上提一条改进建议 快速移动导体 。
练习题4：如图所示的装置可以用来研究 电动机 （填“电动机”或“发电机”）的工作原理。
将图中的电源换成电流表，闭合开关，让导体ab左右摆动，发现电流表指针偏转。表明导体ab中 有 （填“有”或“没有”）感应电流通过，导体ab的机械能转化为 电 能。
练习题5：利用如图所示的装置探究什么情况下磁可以生电，导体ab和电流表组成了闭合回路。
（1）导体ab静止时，导体所处位置磁场方向是__向下_____（填“向上”“向下”“向左”“向右”）。
（2）磁体不动，导体ab水平向左运动，电流表指针向右偏转，则导体ab中电流方向是由__b到a_____（选填“a到b”“b到a”），由此初步得出:闭合电路的___一部分___导体在磁场中做切割磁感线运动时，导体中就产生感应电流。
（3）此装置的工作原理与___A_______（选填字母即可:“A.动圈式话筒”“B.扬声器”）原理类似。
练习题6：（2023中考模拟）如图所示是探究电与磁的联系的三个实验装置。
甲 乙 丙
（1）如图甲所示，当导线通电时，磁针发生偏转，说明通电导线周围存在___磁场_______。
（2）如图乙所示，通电导线在磁场中受到力的作用，力的方向跟_电流_________的方向和_磁场_________的方向都有关系。
（3）如图丙所示，闭合电路的一部分导体在磁场中做____切割磁感线______运动时，导体中就产生电流。
练习题7：（2022二中广雅）在“探究什么情况下磁可以生电”实验中，小华做了甲、乙、丙三次实验。实验中通过观察__电流表指针是否偏转_____________来判断电路中是否产生感应电流，如图的三次实验中，___甲、丙______（选填“甲”、“乙”或“丙”）图中有感应电流产生。___发电机____________（选填“扬声器”、或“动圈式话筒”）应用了这一原理。
练习题8：小华为了探究“导体在磁场中运动时产生感应电流的条件”，将一根导体棒ab的两端用细导线与电流计组成一个闭合电路，并用绝缘线悬挂起来放在U形磁铁的磁场中。
（1）实验中是通过观察__灵敏电流表指针的偏转___来判断电路中是否产生感应电流。
（2）如图乙是发电机原理的示意图，图丙中的“O”表示图甲中的导线ab的横截面（沿导线由b往a看）、当它在磁场中分别转动到①④位置时（运动方向已用箭头标出），会产生感应电流的是___B___。
A．①③④ B．②③④ C．①②④ D．①②③④
（3）下列有关电和磁的四幅图、其中描述正确的是____B___
A．如图，奥斯特实验证实了磁能产生电
B．如图，由小磁针静止时N极的指向可以判断a端与电源正极连接
C．如图，扬声器与发电机工作原理相同
D．如图，话筒与电动机工作原理相同
练习题9：在做探究通电螺线管外部磁场的方向的实验时，小明在螺线管周围摆放了一些小磁针。
（1）通电后小磁针的指向如图甲所示，由此可看出通电螺线管外部的磁场
与 条形 磁体的磁场相似。
（2）小明改变电源的正负极再次实验，发现小磁针转动180° ，南北极所指方向发生了改变，由此可知：通电螺线管外部磁场方向与螺线管中的 电流方向 有关。
（3）由安培定则可知乙图中S闭合后，螺线管的上端为 S 极。要使螺旋管磁性增强，滑动变阻器的滑片应向 下 （填“上”或“下”）滑动。
练习题10：（2021武汉中考）某同学用下图所示的装置研究电磁感应。
（1）如图甲所示，保持蹄形磁体竖直放置，使导体AB从图示位置向上运动，电路中填____有________（“无”或“有”）感应电流.
（2）如图乙所示，保持线圈不动，使蹄形磁体快速向左运动，电流表指针_会___（填“不会”或“会”）偏转
（3）利用电磁感应原理工作的装置有__动圈式话筒__. 填（“电铃“”扬声器” “电磁起重机”或“动圈式话筒”）
