人教版八年级物理上5.3探究凸透镜成像规律课件

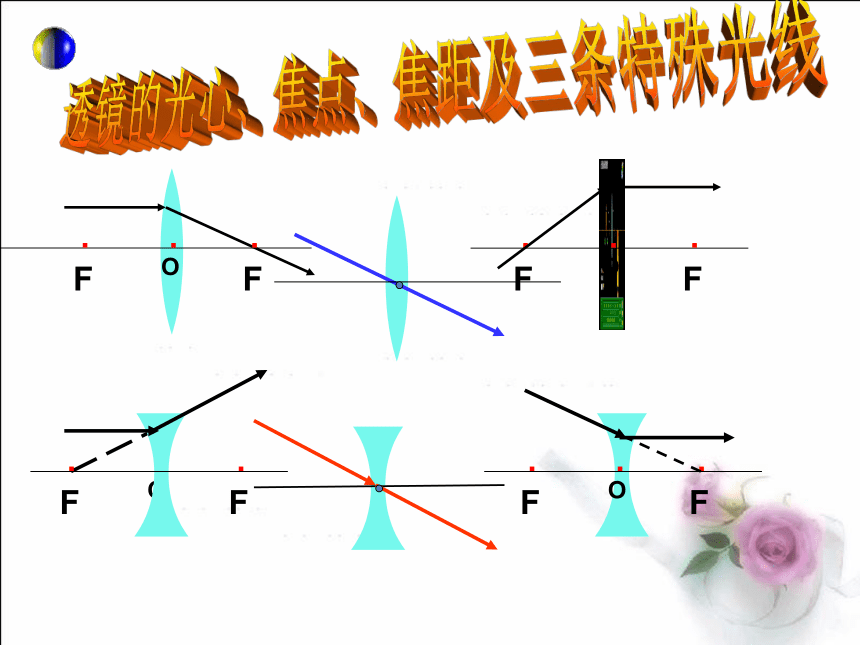

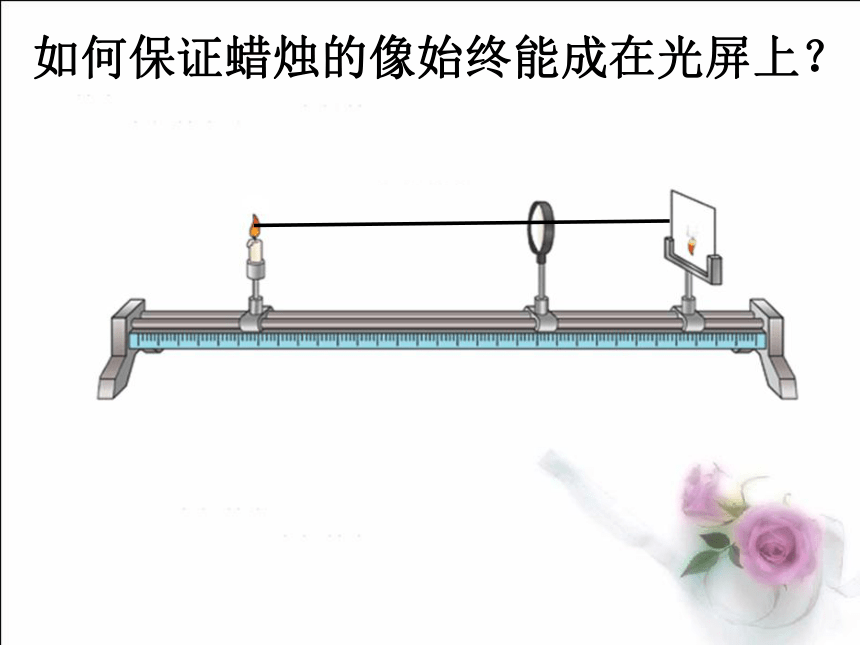

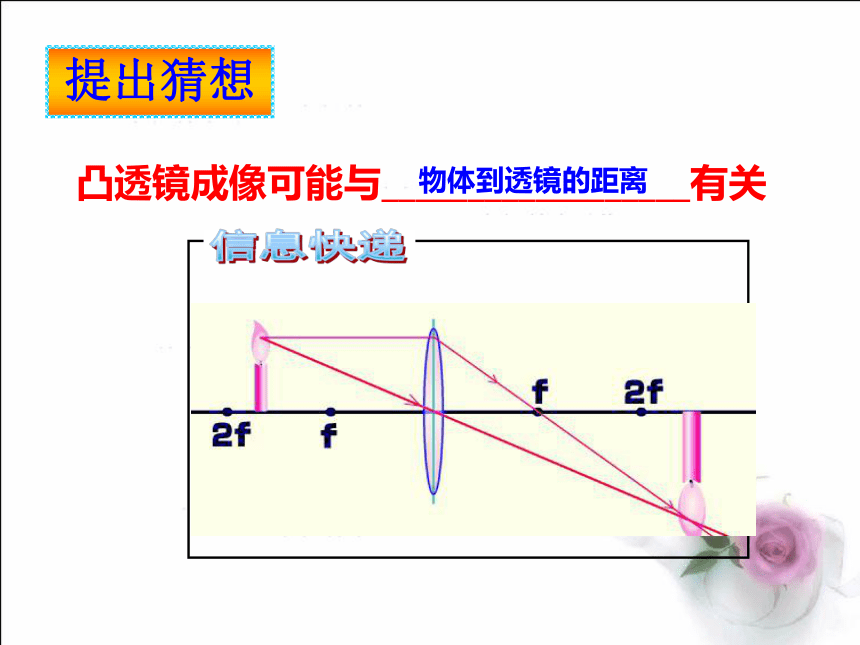

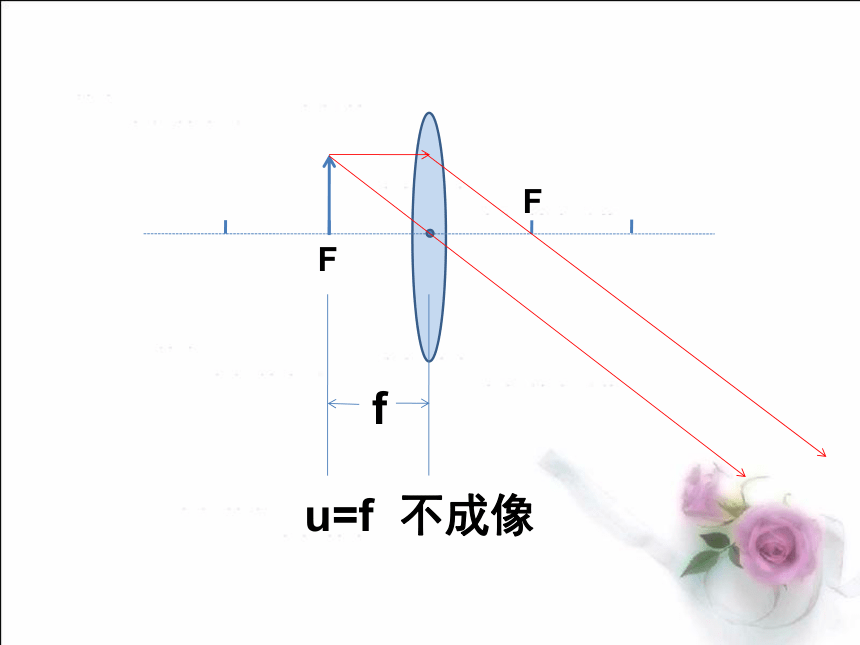

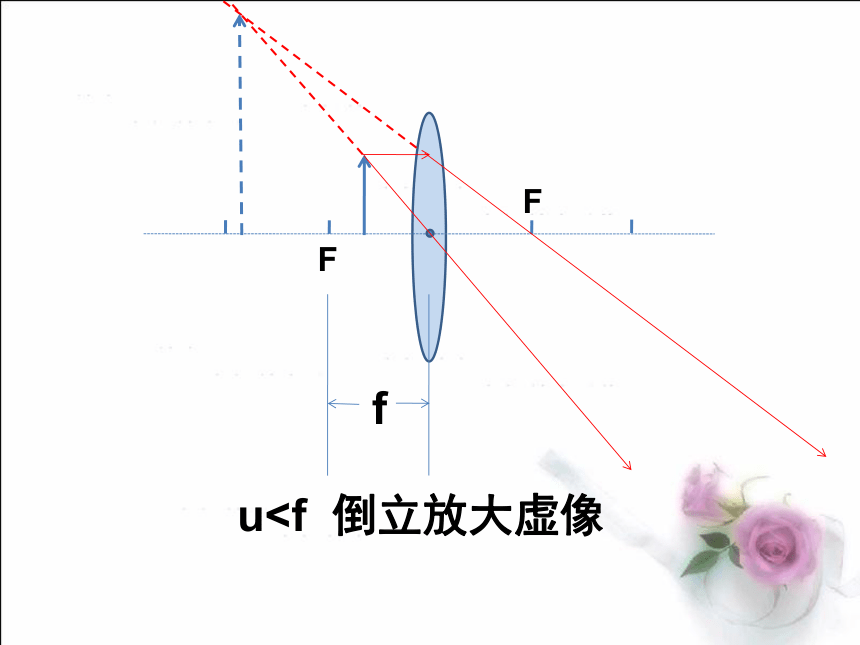

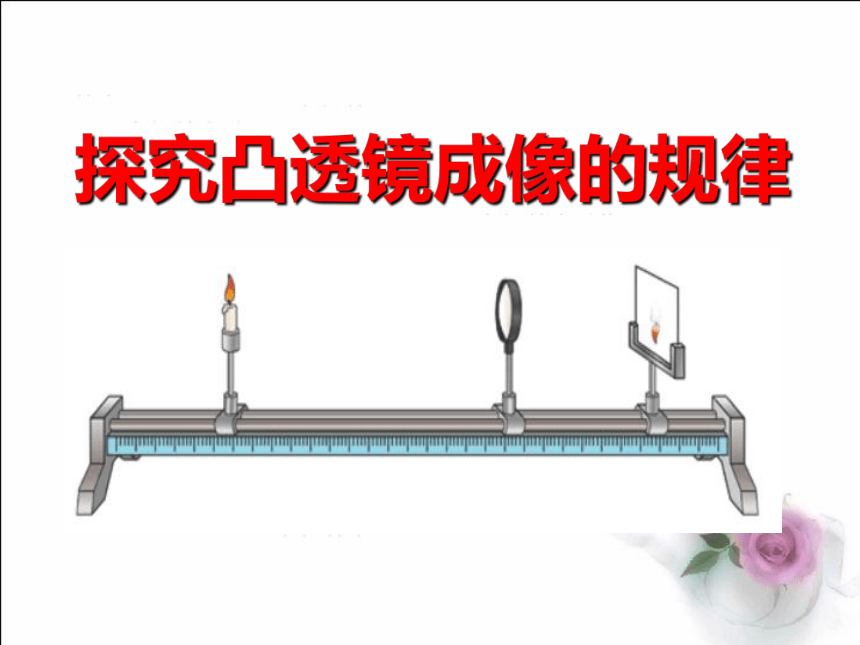

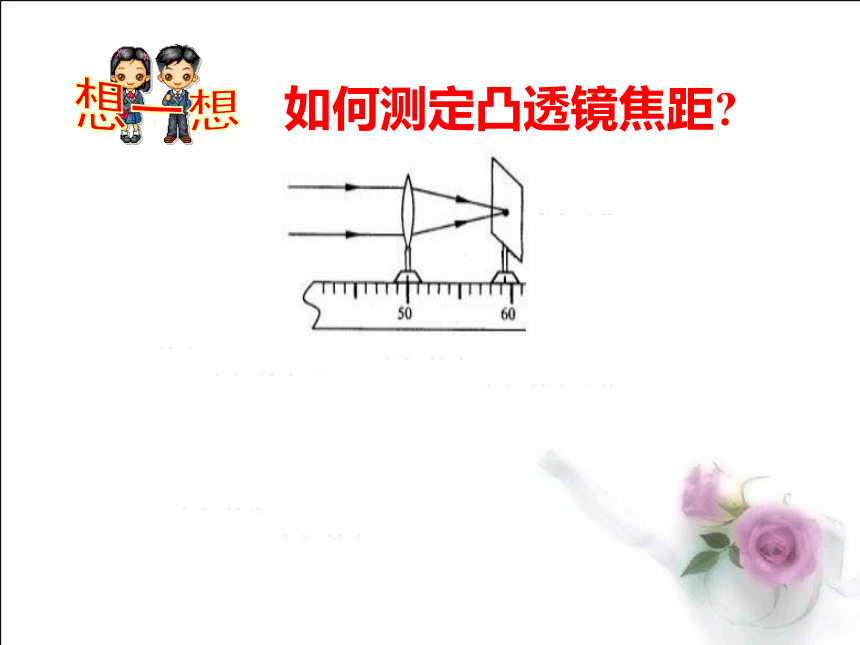

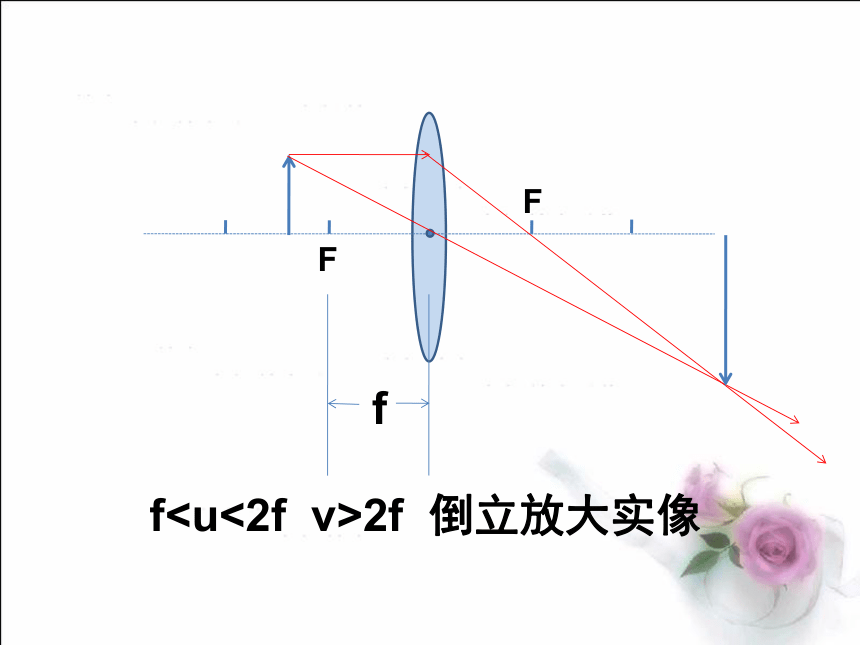

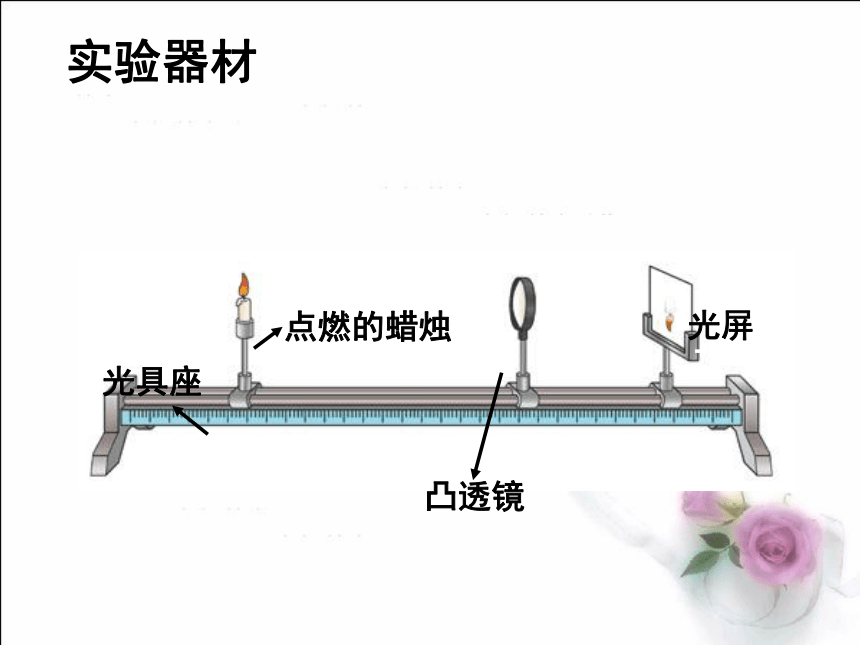

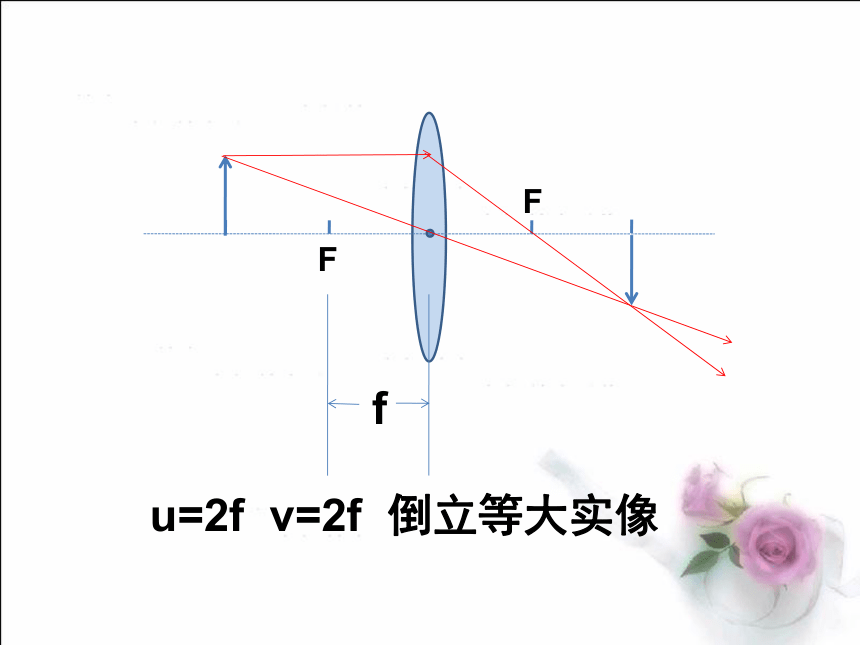

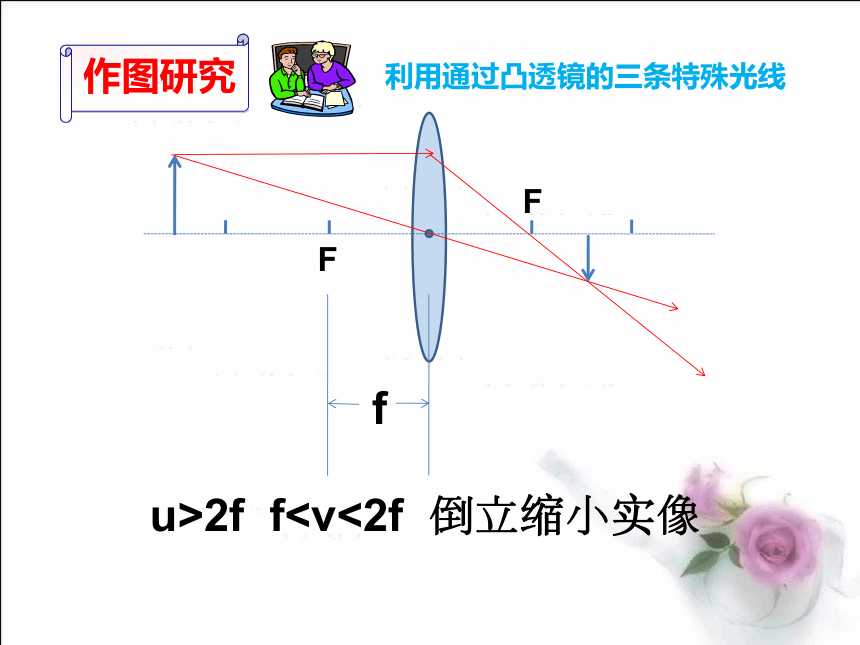

课件35张PPT。探究凸透镜成像的规律 光屏实验器材如何保证蜡烛的像始终能成在光屏上？提出猜想凸透镜成像可能与__________________有关物体到透镜的距离 想一想如何测定凸透镜焦距?透镜的光心、焦点、焦距及三条特殊光线u>2f f2f 倒立放大实像 u=f 不成像 u 什么情况下像和物体在凸透镜同侧？实验思考4、当凸透镜成实像时，随着物距的减少，像距是怎样变化的？例：如图所示，保持凸透镜的位置不变，先后
把烛焰放在a、b、c、d、e各点，并分别调整光
屏的位置。则：
1、把烛焰放在 点，屏上出现的像最大；
把烛焰放在 点，屏上出现的像最小。
2、把烛焰放在 点，屏上出现清晰的像时，
屏距凸透镜最远。
3、把烛焰放在 点，屏上不会出现像。例： 在利用蜡烛研究凸透镜成像的实验中
凸透镜的焦距是10cm，点燃的蜡烛放在距
凸透镜15cm处，在凸透镜另一侧的光屏上
观察到了蜡烛清晰的像，这个像一定是（ ）A 倒立放大的实像B 倒立缩小的实像C 正立放大的实像D 正立放大的虚像例: 一个物体到凸透镜的距离是30cm时，在
光屏上得到一个放大的实像，若把物体沿凸
透镜的主光轴移到距凸透镜65cm处，则成像
的情况是 ( ) 解析： 凸透镜所成像的性质与物距有关，由
第一次成倒立放大的实像可知：ff<30cm<2f，解得：15cm距为65cm，u>2f。所以成倒立缩小的实像。2.照相机的 相当于凸透镜， 相当于光屏,被拍照的物体到镜头的距离要 焦距才能在胶卷上得到倒立、缩小的实像。镜头胶片大于二倍3.为了使照片上的人像大一些，照相时应该 （填“靠近”或“远离”）照相机一些。靠近4.下列光学仪器中,可以得到放大的实像的是( )
A.放大镜 B.潜望镜
C.投影仪 D.照相机C6.如图,凸透镜到物体的距离为8cm ,则该透镜的焦距可能是( )
A.10cm B.8cm
C.5cm D.3cm
A5.用投影仪投影胶片时,要使屏幕上的字大些,可采用的方法是( )
A.使投影仪远离屏幕些,同时将镜头移近胶片一些。
B.使投影仪靠近屏幕些,同时将镜头远离胶片一些。
C.只需将投影仪远离屏幕。
D.只需将投影仪移近屏幕。A7.当物体与凸透镜的距离大于焦距时,物体成倒立的像,这个像是实际光线的会聚点,能用光屏承接,是 (填“实”或“虚”)像;当物体与凸透镜的距离小于焦距时,物体成的像不能用光屏承接,是 (填“实”或“虚”)像。实虚8.清晨,草地或树木上的露珠下面的叶脉看起来比较大,这是露珠产生 镜的功能的结果,形成了 像。放大放大的虚1.已知凸透镜的焦距为15cm，
（1）点燃的蜡烛放在距凸透镜40cm处，则烛焰在光屏上成的是_______________像；_______就是这种成像特点的应用
（2）当蜡烛距凸透镜为20cm时，烛焰在光屏上成的是_________________像，像距为_________cm
___________就是这种成像特点的应用
（3）当蜡烛距凸透镜为10cm时，烛焰通过凸透镜成的是____________________像。这种成像特点的应用是_________。倒立、缩小的实照相机倒立、放大的实大于30投影仪正立、放大、虚放大镜2.一物体通过凸透镜成一倒立等大的实像，物和像
相距48cm，则该凸透镜的焦距（ ）
A.小于12cm B.等于12cm
C.大于12cm D.等于24cm3.如图所示，将物体放在凸透镜的左侧，离透镜距离为30cm时，在透镜右侧恰好能得到一个等大倒立的实像．如果将物体再向左移动10cm，则可以得到一个（ ）
A.放大的实像
B.放大的虚像
C.缩小的实像
D.缩小的虚像BC 5.物体经凸透镜所成的像，无法显示在光屏上的是-------( )
A 倒立的像 B 放大的像
C 缩小的像 D.正立的像4.用凸透镜成像时，下列说法正确（ ）
A.成实像时，物体离凸透镜越远，像越大
B.成虚像时，物体离凸透镜越近，像越大
C.实像总是倒立的，虚像总是正立的
D.实像和虚像都可能是放大或缩小的CD
