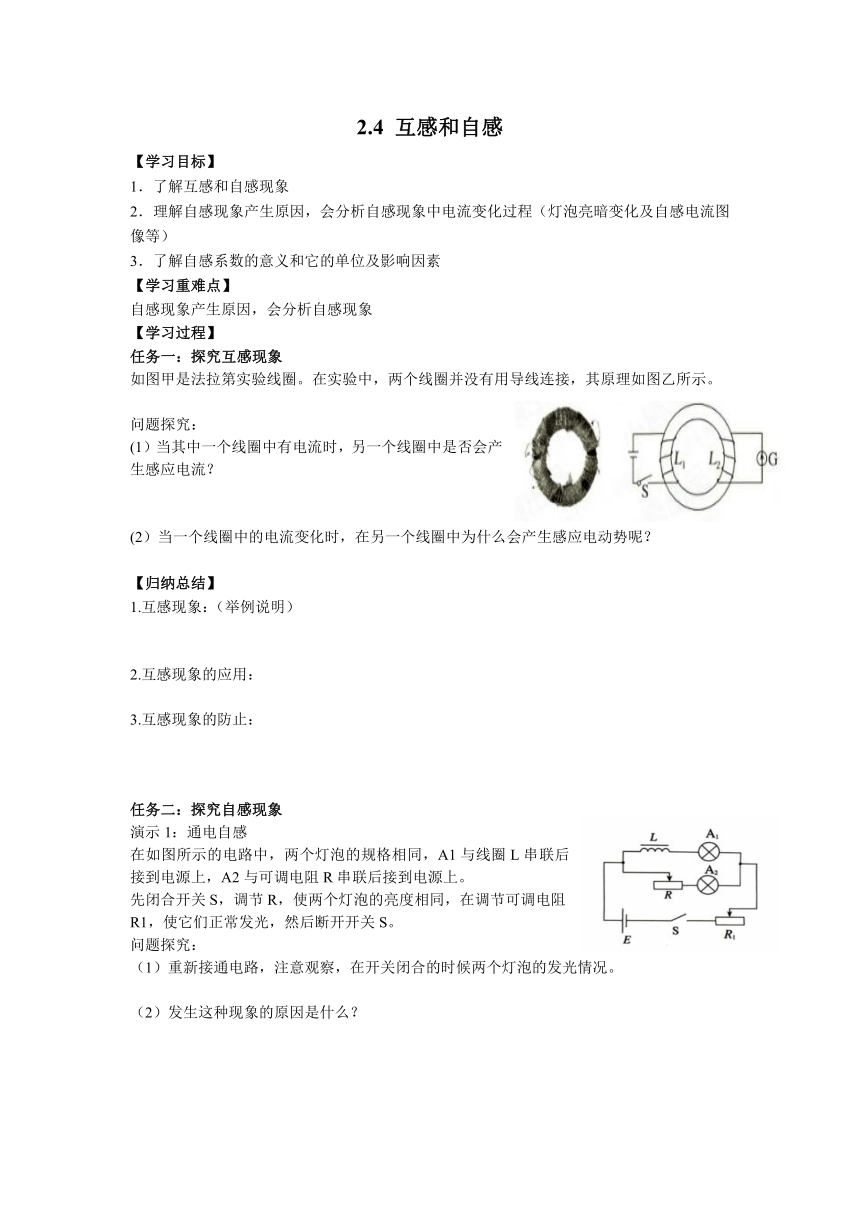

2.4 互感和自感
【学习目标】
1.了解互感和自感现象
2.理解自感现象产生原因,会分析自感现象中电流变化过程(灯泡亮暗变化及自感电流图像等)
3.了解自感系数的意义和它的单位及影响因素
【学习重难点】
自感现象产生原因,会分析自感现象
【学习过程】
任务一:探究互感现象
如图甲是法拉第实验线圈。在实验中,两个线圈并没有用导线连接,其原理如图乙所示。
问题探究:
(1)当其中一个线圈中有电流时,另一个线圈中是否会产生感应电流?
(2)当一个线圈中的电流变化时,在另一个线圈中为什么会产生感应电动势呢?
【归纳总结】
1.互感现象:(举例说明)
2.互感现象的应用:
3.互感现象的防止:
任务二:探究自感现象
演示1:通电自感
在如图所示的电路中,两个灯泡的规格相同,A1与线圈L串联后接到电源上,A2与可调电阻R串联后接到电源上。
先闭合开关S,调节R,使两个灯泡的亮度相同,在调节可调电阻R1,使它们正常发光,然后断开开关S。
问题探究:
(1)重新接通电路,注意观察,在开关闭合的时候两个灯泡的发光情况。
(2)发生这种现象的原因是什么?

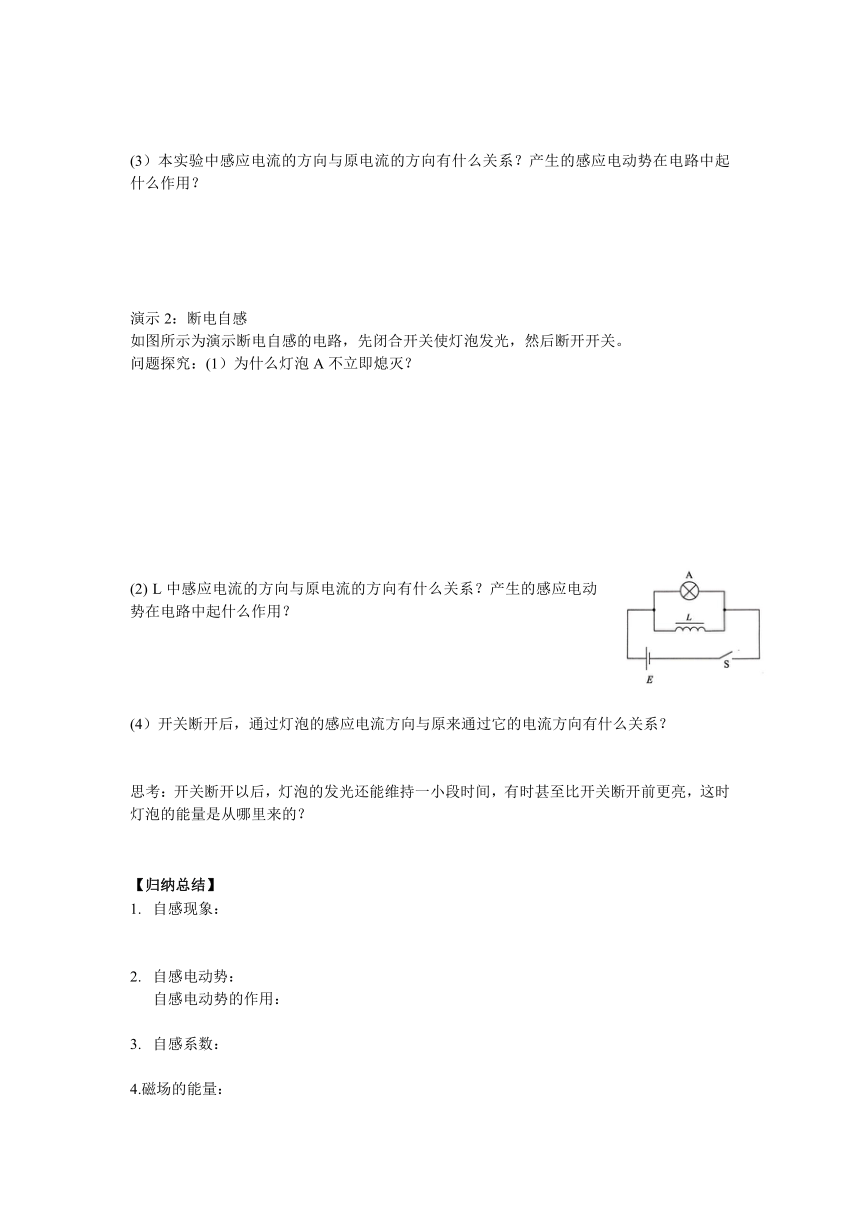

本实验中感应电流的方向与原电流的方向有什么关系?产生的感应电动势在电路中起什么作用?
演示2:断电自感
如图所示为演示断电自感的电路,先闭合开关使灯泡发光,然后断开开关。
问题探究:(1)为什么灯泡A不立即熄灭?
L中感应电流的方向与原电流的方向有什么关系?产生的感应电动势在电路中起什么作用?
开关断开后,通过灯泡的感应电流方向与原来通过它的电流方向有什么关系?
思考:开关断开以后,灯泡的发光还能维持一小段时间,有时甚至比开关断开前更亮,这时灯泡的能量是从哪里来的?
【归纳总结】
自感现象:
自感电动势:
自感电动势的作用:
自感系数:
4.磁场的能量:
跟踪训练
1.如图所示的电路中有L1和L2两个完全相同的灯泡,线圈L的电阻忽略不计。下列说法中正确的是( )
A.闭合S时,L2先亮,L1后亮,最后一样亮
B.断开S时,L2立刻熄灭,L1过一会儿熄灭
C.闭合、断开S过程中L1中的电流始终从b到a
D.闭合、断开S过程中L2中的电流始终从d到c
2.如图所示的电路中,a、b、c 为三盏完全相同的灯泡,L 是自感线圈,线圈的直流电阻不可忽略,则下列说法正确的是
A.合上开关后,a、b、c三盏灯同时亮起来
B.合上开关一段时间后,a灯最亮,b、c两盏灯一样亮
C.断开开关后,6灯闪亮一下再熄灭
D.断开开关后,a灯先熄灭,b、c两盏灯逐渐熄灭
3.(多选)如图甲、乙所示的电路中,电阻R 线圈L的电阻值都很小,且小于灯A的电阻,接通S,使电路达到稳定,灯泡A发光,则( )
A.在电路甲中、断开S.A将渐渐变暗
B、在电路甲中,断开S.A将先变得更亮,然后渐渐变暗
C.在电路乙中,断开S.A将渐渐变暗
D、在电路乙中,断开S.A将先变得更亮然后渐渐变暗
4.(多选)如图 所示,闭合电路中的螺线管可自由伸缩,螺线管有一定的长度,这时灯泡
具有一定的亮度,若将一软铁棒从螺线管左边迅速插入螺线管内,则将看到 ( )
A.灯泡变暗 B.灯泡变亮
C.螺线管缩短 D.螺线管伸长
5.某同学想对比电感线圈和小灯泡对电路的影响,他设计了如图甲所示的电路,电路两端电压U恒定,为完全相同的电流传感器.先闭合开关S得到如图乙所示的图像,等电路稳定后,断开开关(断开开关的实验数据未画出).下列关于该实验的说法正确的是 ( )
闭合开关时,自感线圈中电流为零,其自感电动势也为零
图乙中的曲线表示电流传感器测得的数据
断开开关时,小灯泡会明显闪亮后逐渐熄灭
时刻小灯泡与线圈的电阻相等
如图所示为“万人跳”实验的示意图,电源的内电阳可忽略,L为学生实验用变压器线圈,在时刻闭合开关S,经过一段时间后,在时刻断开S。下列表示通过人体电流随时间变化的图像中,你认为最符合该实验实际的是( )
7.如图所示,一种延时继电器的示意图,铁芯上有两个线圈A和B.线圈A跟电源连接,线圈B两端连在一起构成一个闭合回路。在断开开关S的时候,弹簧K并不会立刻将衔铁D拉起使触头C离开,而是过一小段时间才执行这个动作。下列说法正确的是(
A:线圈B不闭合,仍会产生延时效应
B:将衔铁D换成铜片,延时效果更好
C:保持开关S闭合,线圈B中磁通量为零
D.断开开关S的瞬间,线圈B中的电流从上往下
看为顺时针方向
8.如图所示,线圈A与电源、开关相连。线圈B与电阻R连接成闭合电路。开关闭合、断开的瞬间,关于通过电阻R的电流方向判断正确的是( )
A.开关闭合瞬间,电流方向由
B.开关闭合瞬间,电流方向由
C.开关断开瞬间,电流方向由
D.开关断开瞬间,铁芯中磁感线沿逆时针方向
