14.3电流的磁场 同步练习 （含答案）北师大版物理九年级全一册

14.3电流的磁场 同步练习
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．下列作图错误的是
A．力F的力臂 B．判定螺线管的极性
C．凹透镜对光线的作用 D．光的反射
2．如图所示的螺线管，当闭合开关后，下列判断正确的是（　　）
A．螺线管的左端为S极
B．右边小磁针的N极向左偏转
C．当滑片P右移时，螺线管的磁性会减弱
D．改变电流方向，通电螺线管的外部磁场方向不会改变
3．如图所示对应的物理知识其中正确的是
A．光从空气斜射入水中时的光路
B．静止木块对斜面的压力示意图
C．静止时小磁针的状态示意图
D．“雾凇”的形成是凝固现象

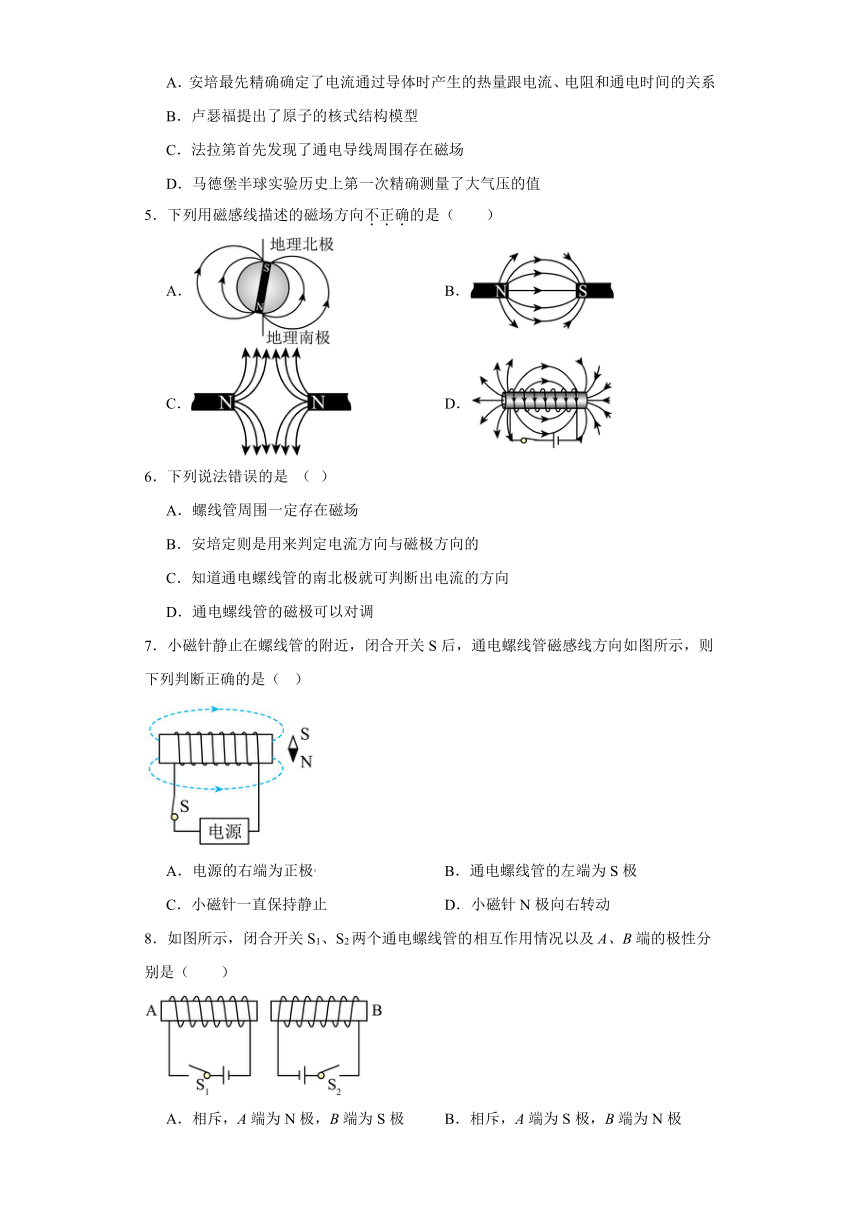

4．有关物理学史，下列说法正确的是（　　）
A．安培最先精确确定了电流通过导体时产生的热量跟电流、电阻和通电时间的关系
B．卢瑟福提出了原子的核式结构模型
C．法拉第首先发现了通电导线周围存在磁场
D．马德堡半球实验历史上第一次精确测量了大气压的值
5．下列用磁感线描述的磁场方向不正确的是（　　）
A． B．
C． D．
6．下列说法错误的是 （ ）
A．螺线管周围一定存在磁场
B．安培定则是用来判定电流方向与磁极方向的
C．知道通电螺线管的南北极就可判断出电流的方向
D．通电螺线管的磁极可以对调
7．小磁针静止在螺线管的附近，闭合开关S后，通电螺线管磁感线方向如图所示，则下列判断正确的是（ ）
A．电源的右端为正极 B．通电螺线管的左端为S极
C．小磁针一直保持静止 D．小磁针N极向右转动
8．如图所示，闭合开关S1、S2两个通电螺线管的相互作用情况以及A、B端的极性分别是（　　）
A．相斥，A端为N极，B端为S极 B．相斥，A端为S极，B端为N极
C．相吸，A端为S极，B端为N极 D．相吸，A端为N极，B端为S极

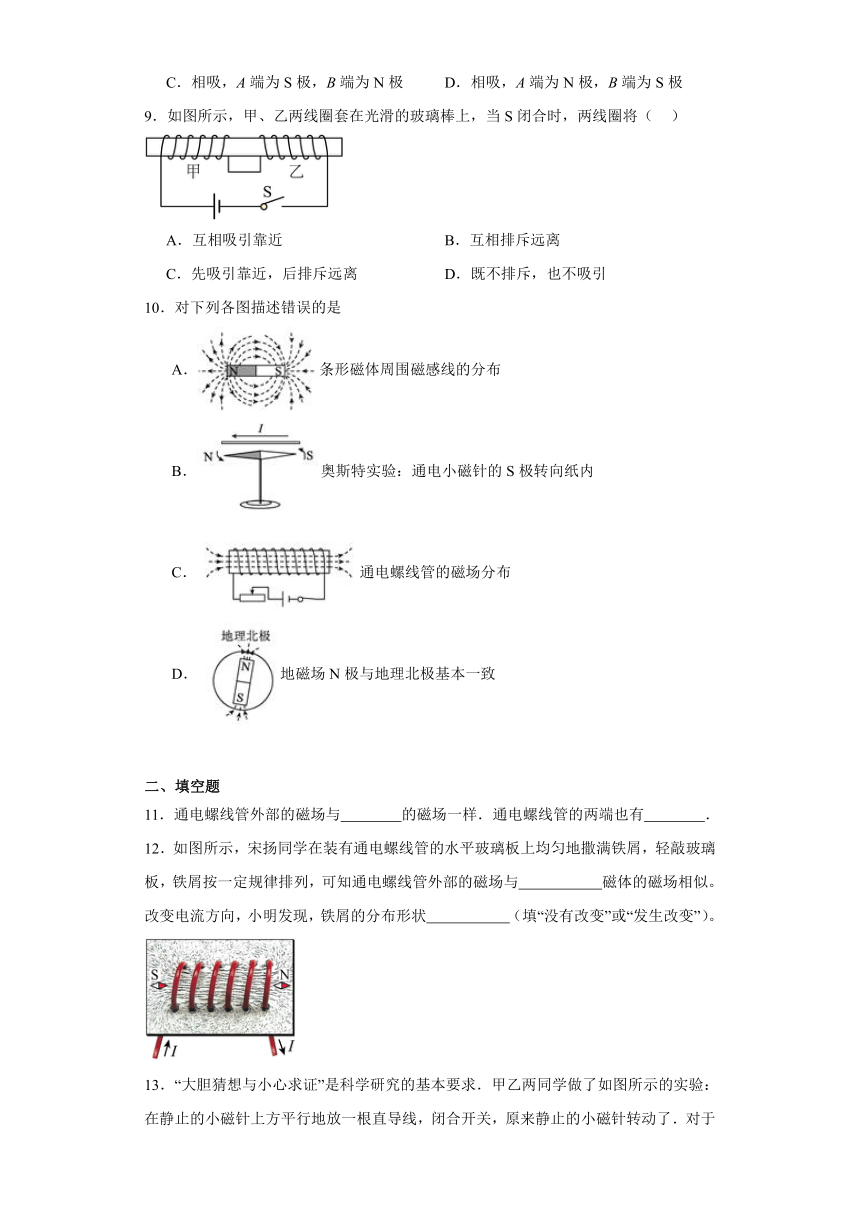

9．如图所示，甲、乙两线圈套在光滑的玻璃棒上，当S闭合时，两线圈将（ ）
A．互相吸引靠近 B．互相排斥远离
C．先吸引靠近，后排斥远离 D．既不排斥，也不吸引
10．对下列各图描述错误的是
A．条形磁体周围磁感线的分布
B．奥斯特实验：通电小磁针的S极转向纸内
C．通电螺线管的磁场分布
D．地磁场N极与地理北极基本一致
二、填空题
11．通电螺线管外部的磁场与 的磁场一样．通电螺线管的两端也有 ．
12．如图所示，宋扬同学在装有通电螺线管的水平玻璃板上均匀地撒满铁屑，轻敲玻璃板，铁屑按一定规律排列，可知通电螺线管外部的磁场与 磁体的磁场相似。改变电流方向，小明发现，铁屑的分布形状 （填“没有改变”或“发生改变”）。

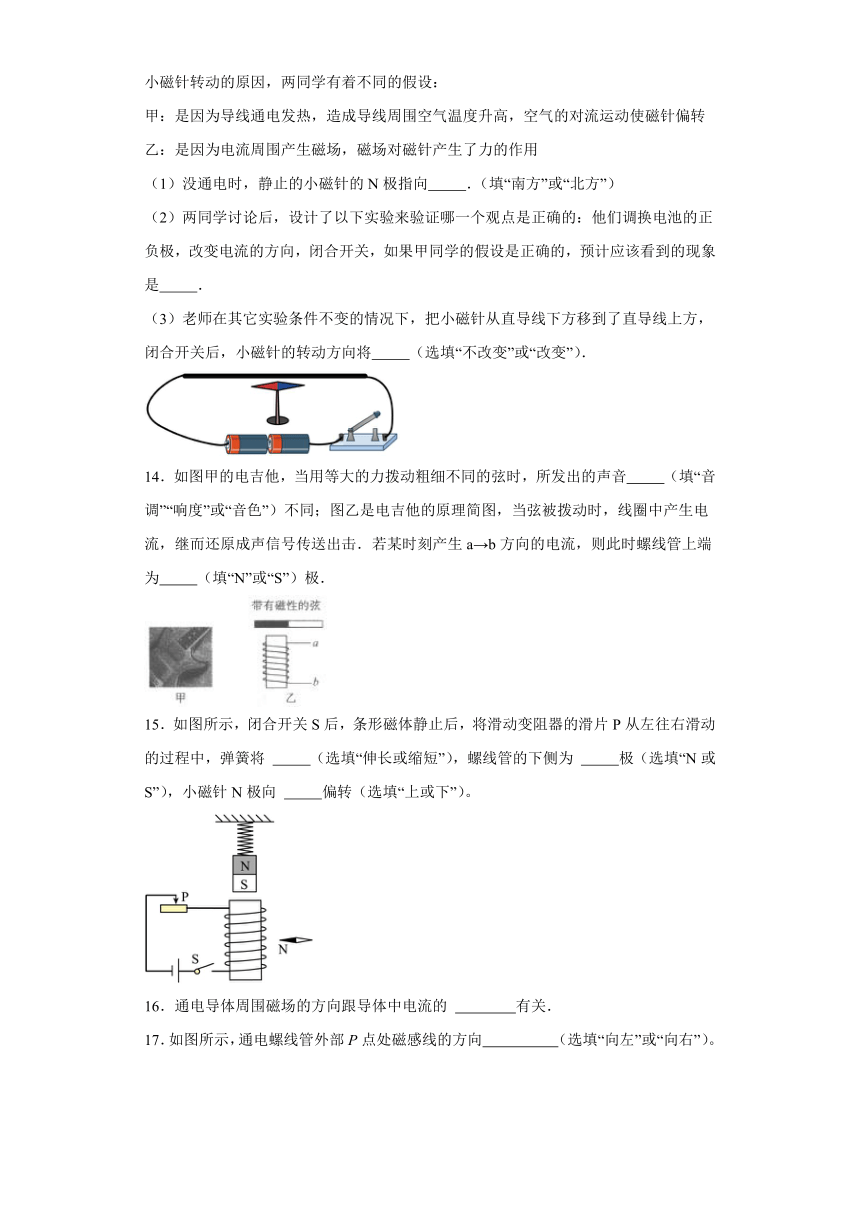

13．“大胆猜想与小心求证”是科学研究的基本要求．甲乙两同学做了如图所示的实验：在静止的小磁针上方平行地放一根直导线，闭合开关，原来静止的小磁针转动了．对于小磁针转动的原因，两同学有着不同的假设：
甲：是因为导线通电发热，造成导线周围空气温度升高，空气的对流运动使磁针偏转
乙：是因为电流周围产生磁场，磁场对磁针产生了力的作用
（1）没通电时，静止的小磁针的N极指向 ．（填“南方”或“北方”）
（2）两同学讨论后，设计了以下实验来验证哪一个观点是正确的：他们调换电池的正负极，改变电流的方向，闭合开关，如果甲同学的假设是正确的，预计应该看到的现象是 ．
（3）老师在其它实验条件不变的情况下，把小磁针从直导线下方移到了直导线上方，闭合开关后，小磁针的转动方向将 （选填“不改变”或“改变”）．
14．如图甲的电吉他，当用等大的力拨动粗细不同的弦时，所发出的声音 （填“音调”“响度”或“音色”）不同；图乙是电吉他的原理简图，当弦被拨动时，线圈中产生电流，继而还原成声信号传送出击．若某时刻产生a→b方向的电流，则此时螺线管上端为 （填“N”或“S”）极．
15．如图所示，闭合开关S后，条形磁体静止后，将滑动变阻器的滑片P从左往右滑动的过程中，弹簧将 （选填“伸长或缩短”），螺线管的下侧为 极（选填“N或S”），小磁针N极向 偏转（选填“上或下”）。
16．通电导体周围磁场的方向跟导体中电流的 有关．
17．如图所示，通电螺线管外部P点处磁感线的方向 （选填“向左”或“向右”）。
18．《论衡》中记载：“司南之杓，投之于地，其柢指南。”如图甲所示，“柢”即握柄，是磁体的S极，静止时指向地理的 （选填“南”或“北”）方；通电螺线管相当于一个磁体，图乙中，静止在通电螺线管周围的三个小磁针，其中右端是N极的是 （填序号）。
19．如图所示，根据磁感线方向，可以判断：电源的a端为 极，小磁针的b端为 极。
20．如图所示，小磁针静止。闭合开关S，小磁针将 （选填“顺”或“逆”）时针转动，小磁针转动是因为力可以改变物体的 ，此时通电螺线管的左端相当于条形磁铁的 （选填“N”或“S”）极。
三、综合题
21．2015年4月16日，我国首创的30s级闪充电车在宁波正式下线．这种电动汽车采用超级电容作为电能存储设备（电源），这种超级电容具有安全环保，反复充放电，使用寿命长等特点．充电桩给电动汽车充电和电容存储设备工作时的有关技术参数如下表所示．则：
（1）关于电动汽车的物理知识，下列说法错误的是( )
A．电动汽车的能量转化是电能转化为机械能
B．电动汽车的电动机的是根据电磁感应发明而来
C． 电动汽车前进和倒车，通过改变电流方向来改变电动机转动方向的
D．首先发现电与磁之间联系的科学家是奥斯特
（2）充电桩为电动汽车充电时的输出功率是多少？电容存储设备正常工作时的电流是多少？
（3）如果电容存储设备的输出电能的60%转化为汽车前进的机械能，则电动汽车匀速行驶过程中，受到的阻力为多大？此时电动汽车速度是多少？
（4）如果电价按0.5元/（kW h）计费，那么，电动汽车每行驶1km需要花费多少钱？
22．如图甲为科技小组设计的自动电热水器的原理图，该电热水器具有加热、保温功能。图甲中电磁继电器（电磁铁电阻不计）、热敏电阻R1、保护电阻R0、电压恒为6V的电源、导线等组成控制电路，其中R0=10Ω，电阻R1置于热水器温度监测区域，它的阻值随温度变化的关系如图乙所示。注入冷水，开关S闭合后，电磁铁的衔铁被吸下，工作电路处于加热状态；当热水器中水温加热到100℃时，衔铁向上弹起，停止加热，开始保温。已知工作电路电压为220V。
（1）电磁铁是利用电流的 效应工作的，控制电路接通后，电磁铁的上端是 极（选填“N”或“S”）；
（2）刚停止加热时，控制电路中通过R0的电流为多少 ？
（3）当热水器处于加热挡位时，若加热所产生的热量全部被水吸收，在420s时间内能使5kg的水温度升高22℃。求正常工作时工作电路中R2的阻值 ；[]
（4）小组发现该热水器烧水的时间过长，为解决这个问题，小组找来一个相同规格的加热电阻进行改装，你认为应按照图 （选填“丙”或“丁”）进行改装，改装后的加热功率为多少 ？

23．如图－1为某校物理小组设计的具有加热和保温功能的电热器内部简化电路．Rt为热敏电阻，阻值随温度升高而减小．R1、R2、R3均为电热丝，且R1＝R2＝400Ω．闭合开关S1、S2，电热器开始加热．
（1）控制电路中，电磁铁的上端是 极．
（2）加热时，动触点与上方静触点b、c接通，工作电路的总功率是多少？
（3）电磁铁对衔铁的吸引力F与控制电路中电流I的关系如图－2所示．当电磁铁对衔铁的吸引力为1N时，动触点a与下方静触点d接通，进入保温状态，此时热敏电阻Rt的阻值是多少？ （电磁铁线圈电阻不计）
（4）保温状态下，R1的功率为64W，则工作电路30s消耗的电能是多少？
参考答案：
1．B
2．B
3．A
4．B
5．D
6．A
7．A
8．C
9．B
10．D
11． 条形磁铁 南、北极
12． 条形 没有改变
13． 北方 磁针偏转的方向不变 改变
14． 音调 N
15． 伸长 S 下
16．方向
17．向左
18． 南 ②
19． 负 N
20． 顺 运动状态 S
21．B
22． 磁 N 0.15A 44Ω 丙 2200W
23． N 242W 30Ω 2640J
