人教版物理九年级第十六章第4节《变阻器》同步练习.doc

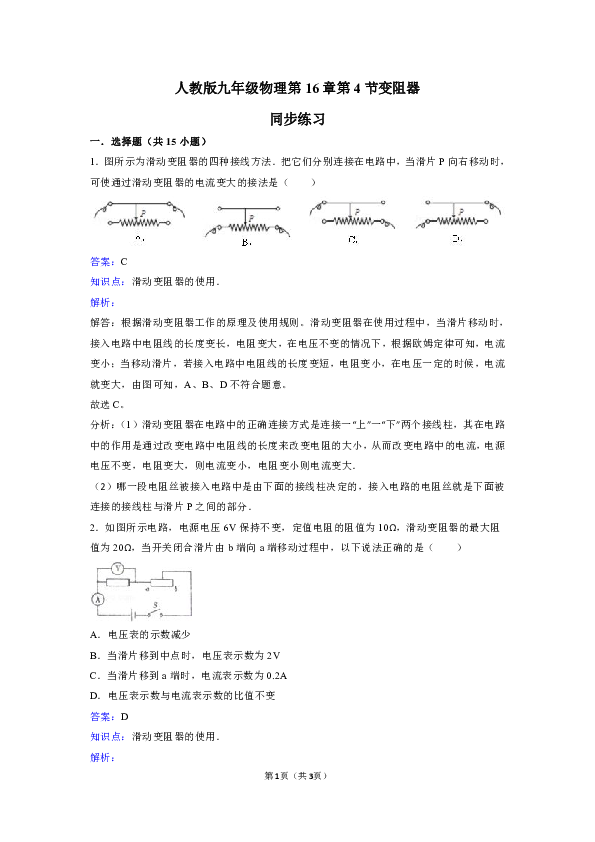

人教版九年级物理第16章第4节变阻器
同步练习
一．选择题（共15小题）
1．图所示为滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向右移动时，可使通过滑动变阻器的电流变大的接法是（　　）
答案：C
知识点：滑动变阻器的使用．
解析：
解答：根据滑动变阻器工作的原理及使用规则。滑动变阻器在使用过程中，当滑片移动时，接入电路中电阻线的长度变长，电阻变大，在电压不变的情况下，根据欧姆定律可知，电流变小；当移动滑片，若接入电路中电阻线的长度变短，电阻变小，在电压一定的时候，电流就变大，由图可知，A、B、D不符合题意。
故选C。
分析：（1）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，其在电路中的作用是通过改变电路中电阻线的长度来改变电阻的大小，从而改变电路中的电流，电源电压不变，电阻变大，则电流变小，电阻变小则电流变大．
（2）哪一段电阻丝被接入电路中是由下面的接线柱决定的，接入电路的电阻丝就是下面被连接的接线柱与滑片P之间的部分．
2．如图所示电路，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合滑片由b端向a端移动过程中，以下说法正确的是（　　）
A．电压表的示数减少
B．当滑片移到中点时，电压表示数为2V
C．当滑片移到a端时，电流表示数为0.2A
D．电压表示数与电流表示数的比值不变
答案：D
知识点：滑动变阻器的使用．
解析：

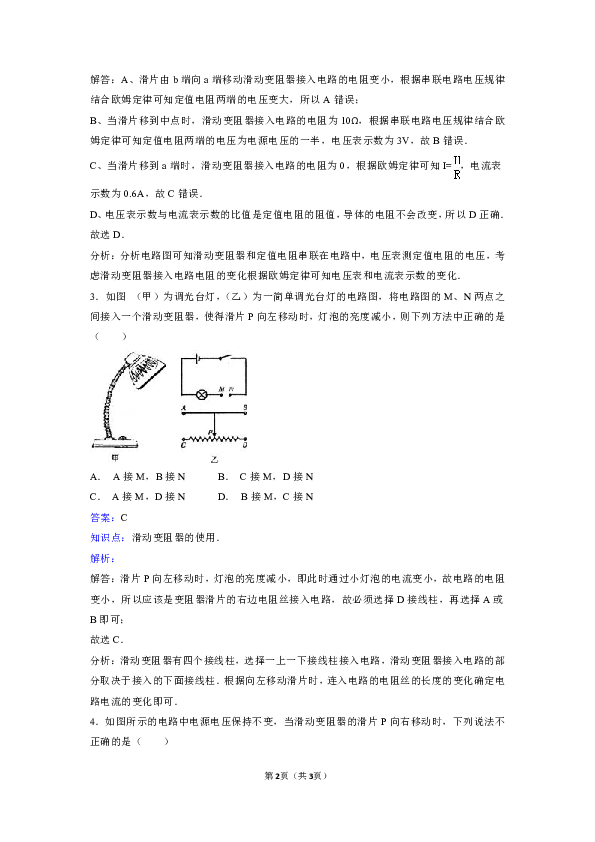

解答：A、滑片由b端向a端移动滑动变阻器接入电路的电阻变小，根据串联电路电压规律结合欧姆定律可知定值电阻两端的电压变大，所以A错误；
B、当滑片移到中点时，滑动变阻器接入电路的电阻为10Ω，根据串联电路电压规律结合欧姆定律可知定值电阻两端的电压为电源电压的一半，电压表示数为3V，故B错误．
C、当滑片移到a端时，滑动变阻器接入电路的电阻为0，根据欧姆定律可知I=，电流表示数为0.6A，故C错误．
D、电压表示数与电流表示数的比值是定值电阻的阻值，导体的电阻不会改变，所以D正确．
故选D．
分析：分析电路图可知滑动变阻器和定值电阻串联在电路中，电压表测定值电阻的电压，考虑滑动变阻器接入电路电阻的变化根据欧姆定律可知电压表和电流表示数的变化．
3．如图 （甲）为调光台灯，（乙）为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是（　　）
A． A接M，B接N B． C接M，D接N
C． A接M，D接N D． B接M，C接N
答案：C
知识点：滑动变阻器的使用．
解析：
解答：滑片P向左移动时，灯泡的亮度减小，即此时通过小灯泡的电流变小，故电路的电阻变小，所以应该是变阻器滑片的右边电阻丝接入电路，故必须选择D接线柱，再选择A或B即可；
故选C．
分析：滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部分取决于接入的下面接线柱．根据向左移动滑片时，连入电路的电阻丝的长度的变化确定电路电流的变化即可．

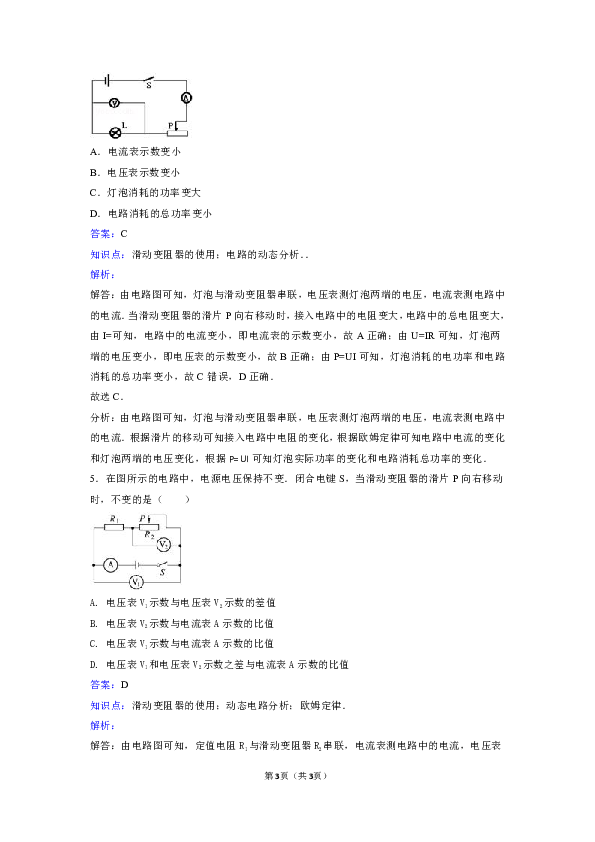

4．如图所示的电路中电源电压保持不变，当滑动变阻器的滑片P向右移动时，下列说法不正确的是（　　）
A．电流表示数变小
B．电压表示数变小
C．灯泡消耗的功率变大
D．电路消耗的总功率变小
答案：C
知识点：滑动变阻器的使用；电路的动态分析．．
解析：
解答：由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流．当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小，故A正确；由U=IR可知，灯泡两端的电压变小，即电压表的示数变小，故B正确；由P=UI可知，灯泡消耗的电功率和电路消耗的总功率变小，故C错误，D正确．
故选C．
分析：由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流．根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据P=UI可知灯泡实际功率的变化和电路消耗总功率的变化．
5．在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（　　）
A. 电压表V1示数与电压表V2示数的差值
B. 电压表V2示数与电流表A示数的比值
C. 电压表V1示数与电流表A示数的比值
D. 电压表V1和电压表V2示数之差与电流表A示数的比值
答案：D
知识点：滑动变阻器的使用；动态电路分析；欧姆定律．
解析：
解答：由电路图可知，定值电阻R1与滑动变阻器R2串联，电流表测电路中的电流，电压表V1测电源的电压，电压表V2测滑动变阻器两端的电压；
∵电源的电压不变，
∴电压表V1的示数不变，
当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，
∵I=U/R，
∴电路中的电流变小即电流表的示数变小，R1两端的电压变小，
∴电压表V1示数与电流表A示数的比值变大，故C不符合题意；
∵串联电路中总电压等于各分电压之和，
∴滑动变阻器两端的电压变大即电压表V2的示数变大，
∴电压表V1示数与电压表V2示数的差值变小，故A不符合题意；
∵电压表V2示数与电流表A示数的比值等于滑动变阻器接入电路中电阻的阻值，
∴电压表V2示数与电流表A示数的比值变大，故B不符合题意；
∵电压表V1和电压表V2示数之差与电流表A示数的比值等于R1的阻值，
∴电压表V1和电压表V2示数之差与电流表A示数的比值不变，故D符合题意．
故选D．
分析：由电路图可知，定值电阻R1与滑动变阻器R2串联，电流表测电路中的电流，电压表V1测电源的电压，电压表V2测滑动变阻器两端的电压；根据电源的电压确定电压表V1示数的变化，根据滑片的移动确定接入电路中电阻的变化，利用欧姆定律可知电路中电流和R1两端的电压变化，利用串联电路的特点和欧姆定律结合选项即可得出答案．
6．在如图所示的电路中，灯泡的亮度可由滑动变阻器调节，若变阻器的滑片P向右端滑动时灯泡的亮度逐渐变暗，则下列接法正确的是（　　）
A． M接C，N接B B． M接A，N接B
C． M接C，N接D D． M接B，N接D
答案：A
知识点：滑动变阻器的使用．
解析：
解答：滑动变阻器的滑片右移时，灯泡变暗，功率变小，根据P=I2R，电路中电流变小．电源电压不变，电流变小，说明变阻器接入电路的电阻变大，则滑动变阻器接入电路的电阻丝变长．则若M接C时，N应接A或B．
故选A．
分析：灯泡亮度变暗，功率变小，根据P=I2R，电路中电流变小．电源电压不变，电流变小，电阻变大，滑动变阻器接入电路的电阻丝变长．
滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．
7．如图是学生设计的模拟调光灯电路．闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是（　　）
A．灯泡被铅笔芯短路 B．电源被铅笔芯断路
C．灯泡的阻值比铅笔芯总阻值大得多 D．铅笔芯的总阻值比灯泡的阻值大得多
答案：C
知识点：滑动变阻器的使用．
解析：
解答：A、灯泡被铅笔芯短路，灯泡将不发光，故A错误；
B、电源被铅笔芯断路，灯泡将不发光，故B错误；
C、由图铅笔芯和小灯泡串联分压，在移动回形针的过程中，发现灯泡发光，但亮度几乎不变，根据公式P=可知，灯泡实际功率几乎不变，是因为两端的电压几乎不变，原因是铅笔芯的电阻相对于小灯泡来说，其电阻太小，也就是说，小灯泡的电阻太大，故C正确．
D、若变阻器的阻值比灯泡的阻值大得多，更容易改变电路中的电流，改变灯泡的亮暗，故D错误．
故选C．
分析：铅笔芯相当于一个滑动变阻器，它和灯泡串联分压，且电压和其电阻成正比．再根据公式P=分析灯泡的实际功率的变化和灯泡亮度的变化
8．如图所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是（　　）
A．只拔出铜塞a、b，接入电路电阻为7欧姆
B．只拔出铜塞c、d，接入电路电阻为7欧姆
C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行
D．将铜塞a、b、c、d全拔出，接入电路的电阻最小
答案：B
知识点：变阻器．
解析：
解答：A、只拔出铜塞a、b，c、d对应的电阻短路，则接入电路电阻为3欧，故该选项错误；
B、只拔出铜塞c、d时，a、b对应的电阻短路，则接入电路电阻为7欧，故该选项正确；
C、由电阻串联的特点可知，要使接入电路电阻为7欧姆，拔出铜塞c、d或同时拔出铜塞a、b、d也可以，故该选项错误；
D、将铜塞a、b、c、d全拔出，接入电路的电阻最大，即最大为10欧，故该选项错误；
故选B．
分析：插入式电阻箱的原理：是利用铜塞插入或拔出改变连入电路中电阻丝的长度来变阻的，即把铜塞插进去，铜塞处的电阻丝就会短路，电流不从电阻丝走了，所以铜塞插进去的那部分电阻就消失了．故据此对下面的各个选项逐次分析即可得出答案．
9．常用的变阻器有两种：滑动变阻器和电阻箱．下列说法中正确的是（　　）
A．电阻箱能逐渐改变它连入电路的电阻，但不能表示出它连入阻值
B．滑动变阻器能够表示出它连入电路时其滑片处在不同位置时的阻值
C．电阻箱能够表示出它连入电路时的阻值
D．这两种变阻器规定有最大阻值，但对于通过它们的电流却没有任何限制
答案：C
知识点：变阻器．
解析：
解答：解：电阻箱能表示出连入的阻值，但不能逐渐地改变连入电路的电阻，所以A错误，C正确；
滑动变阻器能连续地改变接入电路中的阻值，但不能读数，所以B错；
滑动变阻器和电阻箱都有允许通过的最大电流，所以D错误；
故选C．
分析：滑动变阻器通过改变接入电路中电阻线的长度来改变电阻的，它可以连续地改变电阻值，但不能读数，而电阻箱可以读出数值，但电阻值是不连续的．
10．在收音机等电器中，有一种叫做电位器的元件．电位器的外形及内部构造如图所示．A、B、C三个焊接点相当于滑动变阻器的三个接线柱．以下说法正确的是（　　）
A．只把A和C接入电路时，旋动滑片时，能改变通过电位器的电流
B．只把A和B接入电路时，旋动滑片时，不能改变通过电位器的电流
C．将A、B接入电路同一点，C接入电路的另一点时，旋动滑片时，不能改变通过电位器的电流
D．将B、C接入电路，当滑片逆时针旋动时，通过电位器的电流变小
答案：D
知识点：滑动变阻器的工作原理．
解析：
解答：A、接线柱A和C，是滑动变阻器的两个端点，接入这两个接线柱，滑动变阻器是一个定值电阻．不能改变电路中的电流．不符合题意．
B、只把A和B接入电路时，滑动变阻器接入左半段，旋动滑片时，能改变接入电路的电阻，能改变电路中的电流．不符合题意．
C、将A、B接入电路同一点，实际上用中间的导线把滑动变阻器的左半段短路，C接入电路的另一点时，滑动变阻器接入右半段，旋动滑片时，能改变接入电路的电阻，能改变电路中的电流．不符合题意．
D、将B、C接入电路，滑动变阻器接入右半段，当滑片逆时针旋动时，接入电路的右半段变长，电阻变大，电路中的电流变小．符合题意．
故选D．
分析：电位器实际上是一个滑动变阻器，一定要选择B接线柱，另一个可以任意选择，就可以改变电路中的电流．
11．如图所示，当滑片向右移动时，变阻器连入电路的阻值变大的是（　　）
答案：C
知识点：滑动变阻器的使用．
解析：
解答：A、将上面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为零，并且滑片失去调节电阻的作用，不符合题意；
B、将右半部分电阻接入了电路，当滑片向右移动时，滑动变阻器接入电路的电阻线变短，即变阻器连入电路的阻值变小，不符合题意；
C、将左半部分电阻接入了电路，当滑片向右移动时，滑动变阻器接入电路的电阻线变长，即变阻器连入电路的阻值变大，符合题意；
D、将下面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为定值电阻，并且滑片失去调节电阻的作用，不符合题意．
故选C．
分析：滑动变阻器是通过改变电阻线的长度来改变阻值的大小的；根据图示滑动变阻器连入电路的接线柱以及滑片移动时接入电路的阻值的变化，选择符合要求的选项．
12．一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是（　　）
A．电阻的最小值是50Ω，允许通过的最大电流是1.5A
B．电阻的最小值是50Ω，允许通过的最小电流是1.5A
C．电阻的最大值是50Ω，允许通过的最小电流是1.5A
D．电阻的最大值是50Ω，允许通过的最大电流是1.5A
答案：D
知识点：滑动变阻器的工作原理．
解析：
解答：一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样，表示50Ω表示滑动变阻器的最大电阻是50Ω，1.5A
表示滑动变阻器允许通过的最大电流是1.5A．
故选D．
分析：滑动变阻器铭牌上标有的电流值表示滑动变阻器允许通过的最大电流值，标有的电阻是滑动变阻器的最大电阻值．
13．将如图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向B端移动时，接入电路中的电阻变小，则滑动变阻器连入电路的接线柱应是（　　）
A． A和D B． C和B C． B和A D． A和C
答案：B
知识点：滑动变阻器的使用．
解析：
解答：A、选择A和D接线柱时，当滑动变阻器的滑片P向B端移动时，接入电路的电阻丝的长度变大，电阻变大，不符合题意；
B、选择B和C接线柱时，当滑动变阻器的滑片P向B端移动时，接入电路的电阻丝的长度变小，电阻变小，符合题意．
C、选择B和A接线柱时，当滑动变阻器的滑片P向B端移动时，接入电路的电阻丝的长度不变，电阻不变，不符合题意；
D、选择A和C接线柱时，当滑动变阻器的滑片P向B端移动时，接入电路的电阻丝的长度变大，电阻变大，不符合题意；
故选B．
分析：（1）滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部分取决于接入的下面接线柱．
（2）移动滑片时，改变连入电路的电阻丝的长度，改变连入电路电阻的大小．
14．如图所示，要使滑片向左移动时，电阻变小，应选择的接线柱是（　　）
A． A和B B． B和D C． C和D D． D和A
答案：D
知识点：滑动变阻器的使用．
解析：
解答：滑片向左移动，电阻变小，所以滑动变阻器左边部分接入电路中．一定接A，上面的C、D都可以．
故选D．
分析：在连接滑动变阻器时，接线柱要“一上一下”，下面的接线柱为有效接线柱．
15．如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（　　）
A．电流表A示数与电流表A1示数的差值
B．电压表V示数与电流表A示数的比值
C．电压表V示数与电流表A示数的乘积
D．电压表V示数与电流表A1示数的乘积
答案：D
知识点：滑动变阻器的使用；动态电路分析。
解析：
解答：A、电流表A的示数为干路中电流，电流表A1的示数为并联电路中R1的电流值，两表差值即为通过滑动变阻器的电流，而滑动变阻器所在支路中的电流变小，所以A不符合题意．
B、因为并联电路中各支路两端电压相等，电压表的示数不变，电流表A的示数变小，
有电压表V示数与电流表A示数的比值变大，所以B不符合题意．
C、因为电压表的示数不变，电流表A的示数变小，
有电压表V示数与电流表A示数的乘积变小，所以C不符合题意．
D、因为电压表的示数不变，电流表A1的示数不变，
则电压表V示数与电流表A1示数的乘积不变，所以D符合题意．
故选D．
分析：①从图可知，电阻R1与滑动变阻器R2并联，电流表A1测量通过电阻R1的电流，电流表A测量电路总电流，电压表测量的是电源电压，
∵电源的电压保持不变，
∴电压表的示数不变；
②当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，滑动变阻器所在支路中的电流变小；
③电阻R1两端的电压和电阻都不变，根据欧姆定律可知，通过电阻R1的电流不变，即电流表A1的示数不变；
④根据并联电路中干路电流等于各支路电流之和可知，电流表A的示数变小．
二．填空题（共5小题）
16．图1中，电阻箱的读数为　　Ω，图2中，电能表的读数为　　kW h．
答案：5687；8218.6
知识点：变阻器；电能表参数的理解与电能的求法．
解析：
解答：电阻箱的×1000的位置对应的数是5，×100的位置对应的数是6，×10的位置对应的数是8，×1的位置对应的数是7，故是5687Ω；
从电能表上可以看出电能表的示数为82166，最后一位是小数，单位是kw h，故电能表的读数为8218.6kw h．
故答案为：5687；8218.6；
分析：（1）电阻箱的读数时：先看转盘下方黑色三角形所对应的数字，再乘以下方标明的倍数变阻箱的读数，最后将各数相加即可．
（2）电能表是测量电路一段时间内消耗的电能的仪表，上面有五个数字窗口，最后一位是小数位，单位是kw h．
17．如图为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱　 　（选填“A、B”、“B、C”或“A、C”）和灯泡　 　联后接入电路中．
答案：A、B；串
知识点：滑动变阻器的使用．
解析：
解答：顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：电路中电阻变小，则应连接接线柱A、B与灯泡串联后接入电路．
故答案为：A、B；串．
分析：滑动变阻器与灯泡串联，顺时针旋转旋片可以使灯泡亮度增加，则电流变大，电阻变小，连入电路的部分应该是A、B段．
18．收音机、复读机上的“音量Volume”旋钮，能够控制声音的　 　，它的实质是一个　 　．滑动变阻器是通过改变电阻丝接入电路的　 　来改变接入电路的电阻值，从而改变电路中的电流；一个滑动变阻器铭牌上标有“10Ω 2A”，其中10Ω表示　 　．
答案：响度；滑动变阻器；电阻丝的长度；滑动变阻器的最大阻值是10Ω．
知识点：滑动变阻器的使用．
解析：
解答：（1）电视机、收音机上的“音量”旋钮，能够控制声音响度；
（2）调节收音机音量大小的电位器实质是滑动变阻器，滑动变阻器是靠改变连入电路中电阻线的长度来改变电阻的，从而改变电路中的电流，以达到控制音量的目的．
（3）滑动变阻器标有“10Ω、2A”，10Ω的意思指滑动变阻器的最大阻值；则它的阻值变化范围是0～10Ω．
故答案为：响度；滑动变阻器；电阻丝的长度；滑动变阻器的最大阻值是10Ω．
分析：（1）响度是指人耳感觉到的声音的大小，“音量”旋钮是改变声音的响度．
（2）滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的．由欧姆定律可知，当滑动变阻器改变了电路中的电阻，电源电压不变，所以就改变了电流．
（3）滑动变阻器标有“10Ω、2A”，标明最大电阻值和允许通过的最大电流．
19．如图所示，A、B、C、D分别代表滑动变阻器的四个接线柱，若将滑片P向右移，使变阻器阻值减小，可以将导线接在　 　或　 　两个接线柱上；若接在　 　两个接线柱上阻值为0Ω；若接在　 　两个接线柱上，阻值为最大且不变．
答案：BD；BC；CD；AB．
知识点：滑动变阻器的使用．
解析：
解答：当将BC或BD接入电路时，滑动变阻器的左侧接入电路，则滑片右移时，滑动变阻器接入长度变小，故接入电路的阻值将变小；
若接在CD两个接线柱上阻值为0Ω；当将AB接入电路时，由于直接连接了全部阻值，故滑片不起作用，接入电阻的阻值将不变；
故答案为：BD；BC；CD；AB．
分析：（1）滑动变阻器限流时，应将滑动变阻器的一上一下两接线柱，此时接入电路部分为接线的下接线柱到滑片之间的部分，则由滑片的移动可知接入电阻的变化；
（2）若接下面两个，滑动变阻器全部接入，则滑动变阻器起不到调节作用．
20．如图所示，电阻箱的示数为　 　Ω．
答案：47
知识点：变阻器．
解析：
解答：电阻箱的示数：0×1000Ω+0×100Ω+4×10Ω+7×1Ω=47Ω．
故答案为：47．
分析：电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．
三．综合应用题（共5小题）
21．如图所示的装置中，滑动变阻器标有“20Ω 0.5A”字样，连接情况如图所示．
（1）闭合开关前，应将滑片移动到　 　端（填A或B）．
（2）闭合开关，当滑片向左移动时，灯会变　 　，电流表的示数会变　 　（填“大”或“小”）．
（3）如果将滑动变阻器的电阻拆下来时，电阻线的电阻会　 　（填“变大”或“变小”或“不变”）．
答案：（1）B；（2）亮；大；（3）不变．
知识点：滑动变阻器的使用．
解析：
解答：（1）闭合开关前，应将滑片移动到阻值最大处，故将滑片移到B端；
（2）闭合开关后将变阻器的滑片P向左移动过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=可得，电路中的电流变大，即电流表的示数变大；
由U=IR可得，灯泡两端的电压变大，再根据P=UI可知，灯泡的实际功率变大，故灯泡变亮；
（3）将滑动变阻器的电阻拆下来时，电阻线的长度、材料以及横截面积都不变，故电阻线的电阻不变．
故答案为：（1）B；（2）亮；大；（3）不变．
分析：（1）连接完电路后，闭合开关前，需将滑动变阻器的滑片移至阻值最大处；
（2）根据滑片的移动确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据P=UI得出灯泡实际功率的变化，根据灯泡的亮暗取决于实际功率的大小判断灯泡亮暗的变化．
（3）导线的电阻与材料、长度和横截面积有关．
22．如图甲是电位器示意图，P旋片可随转动旋钮改变在碳膜的位置，从而改变接入电阻的大小．请将该电位器连入乙图，要求逆时针旋转P旋片时，灯泡变暗．
答案：如图所示
知识点：滑动变阻器的使用．
解析：
解答：将甲中的AB接线柱与乙图中的两条导线相连，如下图所示：
分析：逆时针旋转P旋片时，灯泡变暗，说明逆时针旋转时，电位器连入电路的电阻变大，故将AB接入了电路．
23．用滑动变阻器改变小灯泡亮度的实验
（1）按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P向右移动时灯会变亮，请以笔画线代替导线把电路的连接起来．
（2）在接线过程中，开关应处于　 　状态；
（3）闭合开关前，滑动变阻器的滑片应移到　 　端（A/B）；
（4）如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P，都不能改变灯的亮度，你觉得可能的原因是什么？　 　．
答案：（1）见下图；（2）断开；（3）A；（4）由于变阻器都选最上面和最下面两个接线柱造成的．
知识点：滑动变阻器的使用．
解析：
解答：（1）滑动变阻器应该串联在电路中，且接法是一上一下，即让变阻器和灯泡串联，而后组成一个串联电路即可；如下图：
（2）在接线过程中，开关应处于断开状态；
（3）根据连接实物电路的正确方法进行分析，即闭合开关前，使滑动变阻器接入电路的阻值最大，故此题中滑片的右边电阻丝接入电路，故闭合开关前，滑动变阻器的滑片应移到A端；
（4）如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P，都不能改变灯的亮度，这是因为变阻器都选最上面和最下面两个接线柱造成的；
故答案为：（1）见上图；（2）断开；（3）A；（4）由于变阻器都选最上面和最下面两个接线柱造成的．
分析：（1）滑动变阻器应该串联在电路中，即让变阻器和灯泡串联，而后组成一个串联电路即可；
（2）在连接实物图时，开关应该断开；
（3）根据连接实物电路的正确方法进行分析，即闭合开关前，使滑动变阻器接入电路的阻值最大；
（4）当变阻器都选最上面和最下面两个接线柱时，不能改变灯泡的亮度
24．如图，是一种自动测定油箱内油面高度的装置，R′是电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表指针所指的刻度就可以知道油面的高度．
①油量表其实是　 　表；
②油面升高，R　 　（变大、变小），油量指针偏转　 　（较大、较小）．
③电阻R′是否多余？它有什么作用？　 　．
答案：（1）电流；（2）变小；较大；（3）保护电路．
知识点：滑动变阻器的使用．
解析：
解答：（1）滑动变阻器与定值电阻串联，电流表串联在电路中，因此油量表其实是电流表；
（2）油面升高，浮子上升，滑片下降，滑动变阻器连入电路的电阻变小，电路中电流增大，因此油量表的示数较大；
（3）当油面升高到一定程度时，滑动变阻器连入阻值为零，因此定值电阻起到保护电路的作用．
故答案：（1）电流；（2）变小；较大；（3）保护电路．
分析：图示可知：当油面上升或下降时，浮标随之上升或下降，通过类似杠杆的装置控制了电路中电阻的大小，从而使它电路中电流发生变化，通过电流表的示数即可判断出油箱内油面的高度．
25．如图所示，滑动变阻器的铭牌上标有“20Ω 2A”的字样．
（l）20Ω表示的意思是　 　，2A表示的意思是　 　．
（2）当滑片在最左端时，电阻为　 　Ω；滑片在最右端时，电阻为　 　Ω；滑片在中间时，电阻为　 　Ω．
（3）将滑动变阻器连入电路中，它应与被控制的电路　 　联．
（4）在连入电路前，应将滑片移至　 　（填A或B）端，这是为了　 　．
答案：（1）滑动变阻器的最大阻值是20Ω；允许通过的最大电流是2A；（2）20；0；10；（3）串；（4）A；保护电路．
知识点：滑动变阻器的使用．
解析：
解答：（1）滑动变阻器的铭牌标有“20Ω 2A”，表示滑动变阻器的最大阻值是20Ω，允许通过的最大电流是2A．
（2）此时滑片的右边电阻丝接入电路，故当滑片在最左端时，电阻最大是20Ω，滑片在最右端时，电阻为0；滑片在中间时，电阻为总电阻的一半，即为10Ω．
（3）将滑动变阻器连入电路中，它应与被控制的电路串联；
（4）在闭合开关前，滑片必须打到最大阻值处，在连入电路前，应将滑片移至A端，这是为了防止电流过大而保护电路．
故答案为：（1）滑动变阻器的最大阻值是20Ω；允许通过的最大电流是2A；（2）20；0；10；（3）串；（4）A；保护电路．
分析：（1）根据对滑动变阻器铭牌含义的掌握分析答题．
（2）据变阻器的滑片移动分析即可；
（3）将滑动变阻器连入电路中，它应与被控制的电路串联；
（4）在闭合开关前，滑片必须打到最大阻值处
