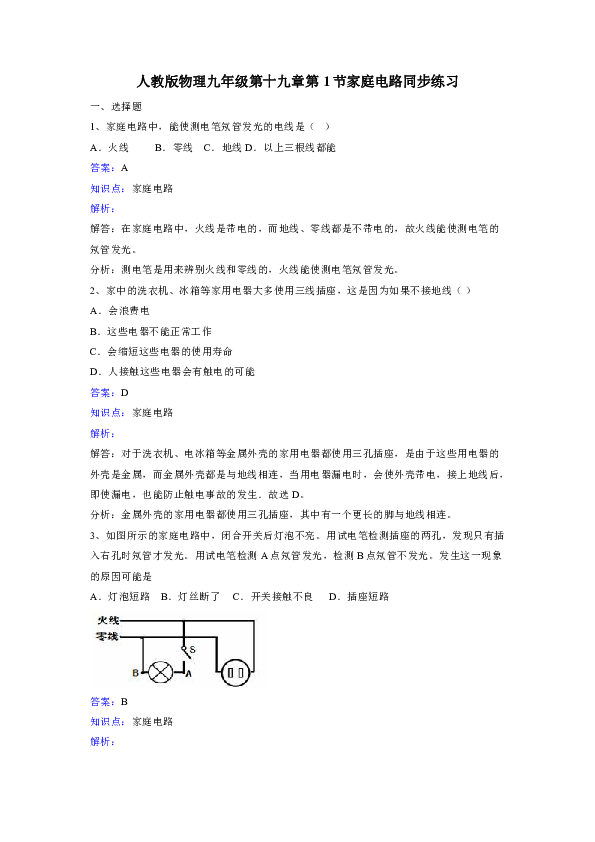

人教版物理九年级第十九章第1节家庭电路同步练习
一、选择题
1、家庭电路中，能使测电笔氖管发光的电线是（ ）
A．火线 B．零线 C．地线D．以上三根线都能
答案：A
知识点：家庭电路
解析：
解答：在家庭电路中，火线是带电的，而地线、零线都是不带电的，故火线能使测电笔的氖管发光。
分析：测电笔是用来辨别火线和零线的，火线能使测电笔氖管发光。
2、家中的洗衣机、冰箱等家用电器大多使用三线插座，这是因为如果不接地线（ ）
A．会浪费电
B．这些电器不能正常工作
C．会缩短这些电器的使用寿命
D．人接触这些电器会有触电的可能
答案：D
知识点：家庭电路
解析：
解答：对于洗衣机、电冰箱等金属外壳的家用电器都使用三孔插座，是由于这些用电器的外壳是金属，而金属外壳都是与地线相连，当用电器漏电时，会使外壳带电，接上地线后，即使漏电，也能防止触电事故的发生．故选D。
分析：金属外壳的家用电器都使用三孔插座，其中有一个更长的脚与地线相连。
3、如图所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是
A．灯泡短路 B．灯丝断了 C．开关接触不良 D．插座短路
答案：B
知识点：家庭电路
解析：

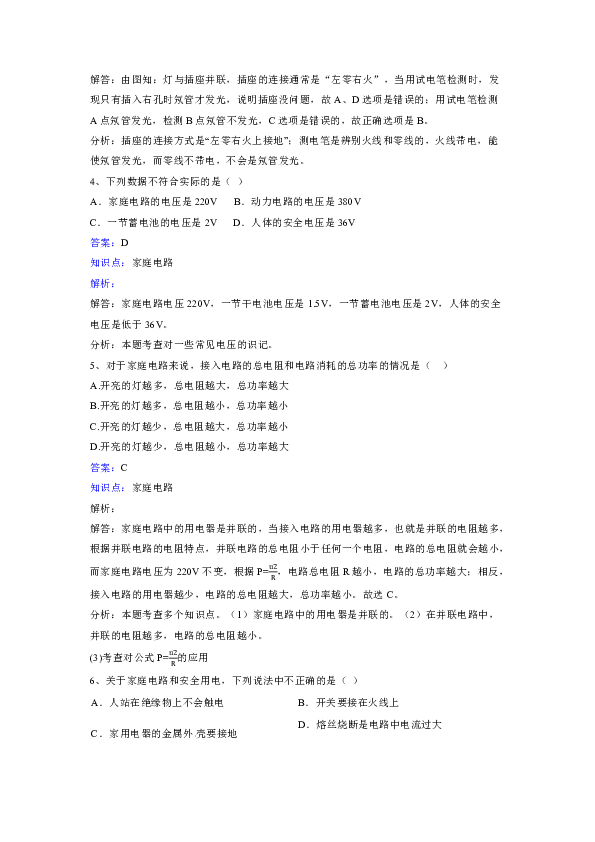

解答：由图知：灯与插座并联，插座的连接通常是“左零右火”，当用试电笔检测时，发现只有插入右孔时氖管才发光，说明插座没问题，故A、D选项是错误的；用试电笔检测A点氖管发光，检测B点氖管不发光，C选项是错误的，故正确选项是B。
分析：插座的连接方式是“左零右火上接地”；测电笔是辨别火线和零线的，火线带电，能使氖管发光，而零线不带电，不会是氖管发光。
4、下列数据不符合实际的是（ ）
A．家庭电路的电压是220V B．动力电路的电压是380V
C．一节蓄电池的电压是2V D．人体的安全电压是36V
答案：D
知识点：家庭电路
解析：
解答：家庭电路电压220V，一节干电池电压是1.5V，一节蓄电池电压是2V，人体的安全电压是低于36V。
分析：本题考查对一些常见电压的识记。
5、对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是（ ）
A.开亮的灯越多，总电阻越大，总功率越大
B.开亮的灯越多，总电阻越小，总功率越小
C.开亮的灯越少，总电阻越大，总功率越小
D.开亮的灯越少，总电阻越小，总功率越大
答案：C
知识点：家庭电路
解析：
解答：家庭电路中的用电器是并联的，当接入电路的用电器越多，也就是并联的电阻越多，根据并联电路的电阻特点，并联电路的总电阻小于任何一个电阻，电路的总电阻就会越小，而家庭电路电压为220V不变，根据P=，电路总电阻R越小，电路的总功率越大；相反，接入电路的用电器越少，电路的总电阻越大，总功率越小。故选C。
分析：本题考查多个知识点。（1）家庭电路中的用电器是并联的。（2）在并联电路中，并联的电阻越多，电路的总电阻越小。
(3)考查对公式P=的应用
6、关于家庭电路和安全用电，下列说法中不正确的是（ ）
A．人站在绝缘物上不会触电 B．开关要接在火线上
C．家用电器的金属外壳要接地 D．熔丝烧断是电路中电流过大
答案：A
知识点：家庭电路
解析：
解答 ：低压触电分为单线触电和双线触电，人站在绝缘物上，如果单手接触电线，是不会触电的；但如果同时触及火线和零线时，电流将由火线经人体到零线而形成通路，造成触电事故。
分析：低压触电分为单线触电和双线触电，本题考查双线触电。
7、如图所示的家庭电路中，有两个器件连接错误，它们是（ ）
A．闸刀开关和带开关的灯泡
B．带开关的灯泡和带熔丝的二线插座
C．带开关的灯泡和三线插座
D．闸刀开关和三线插座
答案：C
知识点：家庭电路
解析：
解答：插座连接按照“左零右火上接地”原则，故三线插座连接错误；开关与灯泡是串联的，开关与火线相连，灯泡与零线相连，故带开关的灯泡连接错误。故选C
分析：开关与用电器串联，插座连接方式“左零右火上接地”，保险丝装在火线上。
8、某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（ ）
A、火线上的保险丝应该改装到零线上
B、甲处应装用电器，乙处应装开关
C、当用电器功率增大时，通过保险丝的电流就增大
D、 当保险丝熔断后，可以用铜丝代替
答案：C
知识点：家庭电路
解析：
解答：保险丝应该接在火线上，故A错；开关与火线相连，用电器与零线相连，所以甲处接开关，乙处接用电器，故B错；铜丝熔点高，当电流过大时，不能及时熔断，所以不能用铜丝代替保险丝，故D错，根据P=UI，U不变的情况下，P越大，I越大，故C对。
分析：开关与用电器串联。保险丝接在火线上。保险丝由电阻率较大、熔点较低的铅锑合金制成，不能换成铜丝或铁丝，因为铜丝和铁丝的熔点较高，当电路中电流过大时，不能及时熔断，起不到保护电路的作用。
9、下列各种情况容易发生触电事故的是（ ）
A、火线断路
B、用电器金属外壳接地
C、使用大功率家用电器
D、发现高压输电线掉落地面时，快步赶去用木棍挑开
答案：D
知识点：家庭电路
解析：
解答：当高压电线掉落地面上，地面上到电线断头处距离不同的各点存在电压，当人走近断头时，两脚位于离断头远近不同的位置上，因而两脚之间有了电压，这时电流会透过人体，造成跨步电压触电。
分析：触电的情形
10、某家庭电路的部分组成如图所示，下列说法正确的是（ ）
A．图中三个插座是串联的
B．控制灯泡的开关S要接在火线上
C．三脚插头的用电器也可插入两孔插座
D．闭合开关S时，灯泡不亮，一定是零线某处断路
答案：B
知识点：家庭电路
解析：
解答：家庭电路的连接应该是并联的，开关接在火线上。三角插座的目的是防止外壳漏电时及时导入大地，防止发生触电事故，两孔插座没有这个作用，为了用电安全，三脚插头不能插入两孔插座。当灯的开关闭合，灯不亮时，原因很多，不能说一定是零线断路，只能说可能是零线断路。
分析：家庭电路的连接应该是并联的，开关接在火线上；电路故障的分析。
11、如图所示的四个家庭电路中在连接正确的是（ ）
答案：C
知识点：家庭电路
解析：
解答：灯泡没有开关控制，故A错；保险丝应该接在火线上，故B错，C对；开关与灯泡串联，开关与火线相连，灯泡与零线相连，故D错。
分析：保险丝接在火线上，开关与用电器串联，且开关接火线，用电器接零线，才能保证开关断开后用电器不带电。
12、在家庭电路中，如图5所示的电灯、开关和插座的连线正确的是（ ）
答案：D
知识点：家庭电路
解析：
解答：插座连接方式“左零右火上接地”，故A、B错；开关与灯泡串联，开关与火线相连，灯泡与零线相连，故C错，D对。
分析：考查开关和用电器之间的连接方式和插座的接线方式。
13、家庭里照明用的电灯是并联的，下列情况可作判断依据的是（ ）
　 A． 闭合开关，电灯会发光
　 B． 熄灭任何一只电灯，都不会影响其它电灯亮与灭
　 C． 断开开关，电灯会熄灭
　 D． 只有把接线情况整理清楚，才能进行判断
答案：B
知识点：家庭电路
解析：
解答： A、若闭合开关，电灯会发光，这只能说明开关能控制这盏电灯，不能体现出该电灯与其它用电器的连接情况，故A错；
B、熄灭任何一只电灯，其它的灯都不会受到影响，即各个用电器间是互不影响的，故这些灯是并联的，即B正确；
C、断开开关，电灯会熄灭，这也只能说明开关能控制这盏电灯，不能体现出该电灯与其它用电器的连接情况，故C错；
D、即使不把接线情况弄清，即通过看各个用电器的相互影响，也可以判断电路的串并联，故D也是错误的．
故选B．
分析：考查家庭电路的连接方式
14、用测电笔辨别火线与零线时，下列图中正确的操作方法是（ ）
A．①② B．①③ C．②④ D．①④
答案：D
知识点：家庭电路
解析：
解答：测电笔使用方法：用手接触笔尾金属体，让笔尖接触被测导线，能使氖管发光的是火线，不能是氖管发光的是零线，故1、4的使用方法正确，选D。
分析：考查测电笔的使用方法
15、学校电工要给教室安装一个三孔插座（如图所示），其中接地的孔是（ ）
A. a B. b C. c D. a和b
答案：A
知识点：家庭电路
解析：
解答：连接方式“左零右火上接地”，故a孔接地。
分析：三孔插座的连接方式
16、家庭电路的电压为______V，家庭电路中，开关与其所控制的用电器是_______的，插座与插座之间是_____的。（选填“串联”或“并联”）
答案：220；串联；并联
知识点：家庭电路
解析：
解答：家庭电路电压220V；插座是用来连接用电器的，开关与被控制的用电器是串联的，所以插座上的开关和插座是串联的；在家庭电路中，各用电器需要各自独立工作，互不影响，所以用电器的插座与插座之间应该是并联的。
分析：考查家庭电路电压以及开关和用电器之间、插座和插座之间的的连接方式。
17、电饭煲是一种常见的家用电器，它是根据电流的_______效应工作的；从安全角度考虑，电饭煲应使用三孔插座，这样做是为了让它的金属外壳与_______相连。
答案：热；大地
知识点：家庭电路
解析：
解答：电饭煲工作时是电能转化为内能，它是根据电流的热效应制成的；为了安全用电，有金属外壳的家用电器，在使用时其外壳一定要接地，所以电饭煲应使用三孔插座，使它的金属外壳与大地相连。
分析：考查电流的热效应。
18、人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险．据此可以推断，人体是 （填“导体”或“绝缘体”），人体电阻约 Ω．
答案：导体；1200Ω
知识点：家庭电路
解析：
解答：1、人体容易导电，是导体；
2、利用欧姆定律求人体电阻．
分析：人体是导体；欧姆定律
19、小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器.
（1）如图所示，他发现自己家洗衣机用的是三脚插头,其铭牌上标有“10A 220V”字样，其中的“10A”表示什么意思？
（2）小明同学仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其它两脚稍长一些.他又查看了其它家用电器的三脚插头，也是这种情况.它比其它两脚稍长一些有什么好处？
答案：（1）允许通过最大电流10A；（2）插入插头时，“E”字的插脚最先与地线相连，拔出插头时，它最后离开地线，万一用电器发生漏电，它能及时将电导入地下，保证人不触电。
知识点：家庭电路
解析：
解答：铭牌上的字样“10A，220V”，10A表示允许通过最大电流10A，220V表示洗衣机的正常工作电压是220V。对于金属外壳的用电器，都使用三脚插头，其中一个脚更长，它能保证插入插头时，“E”字的插脚最先与地线相连，拔出插头时，它最后离开地线，万一用电器发生漏电，它能及时将电导入地下，保证人不触电。
分析：铭牌的含义；三脚插头的作用
20、请把如图电路元件接入照明电路中，且符合安全用电原则．（要求保险盒与三孔插座相连)
答案：
知识点：家庭电路
解析：
解答： 灯泡必须与开关串联，且开关与火线相连，灯泡与零线相连，插座要求“左零右火上接地”，保险盒必须接在火线上。
分析：开关与用电器串联
21、小勇同学家里某段时间内共有两件用电器在工作，一盏“220V,40W”的灯（灯泡电阻不变），一台“DY-IA(R3)”型的空调机。空调机正常工作时的电压为220V，总功率为880W，内部线圈电阻为3.5Ω.求：
（1）这两件用电器的连接方式是_____(选填“串联”或“并联”)，空调机应______(选填“接地”或“不接地”)；
（2）正常工作时，两件用电器的总功率；
（3）如果小灯泡的工作电压是110V，它的实际电功率；
（4）该空调机正常工作1.5h，线圈电阻产生的热量。
答案：（1）并联；串联；（2）920W；（3）10W；（4）3.024J
知识点：家庭电路
解析：
解答：（2）两件用电器的总功率=+=40W+880W=920W
(3)灯泡的电阻
灯泡的实际功率
（4）空调正常工作时，通过线圈电阻的电流
线圈电阻产生的热量Q=Rt=3.5Ω1.5=3.024J
分析：家用电器的连接方式为并联。焦耳定律公式：Q=Rt
22.人们常用试电笔来辨别照明电路中的火线和零线。试电笔内串有一个电阻值很大的高值电阻，其电阻通常在1 MΩ以上。
(
图
7
)
（1）为什么要串联这个高值电阻呢？
（2）已知某试电笔内高值电阻的阻值为2.2 MΩ，某同学正在使用该试电笔测试照明电路的火线，如图7所示。请估算氖管发光时通过该同学身体的电流。
答案：（1）串联高值电阻的目的是限制使用试电笔时通过人体的电流。
(2)A
知识点：家庭电路
解析：
解答：（1）当通过人体的电流过大时，会造成对人体的危害，串联一个高值电阻后，由欧姆定律可知，电路中的电流较小，不会对人体造成伤害。即串联高值电阻的目的是限制使用试电笔时通过人体的电流。
（2）照明电路电压U=220V，高值电阻R=2.2MΩ，估算氖管发光时通过该同学身体的电流
分析：测电笔的原理
23、现代家庭电器化程度越来越高，用电安全是一个十分突出的问题．下表提供了一组人体电阻数据。
测量项目 完全干燥时 出汗或潮湿时
手与手之间电阻 200kΩ 5 kΩ
手与脚之间电阻 300 kΩ 8.8 kΩ
手与塑料鞋底之间电阻 8000 kΩ 10 kΩ
如图13所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的保险丝。则：
（1）保险丝是由______大，______低的铅锑合金组成。
（2）只有用电器R接入电路时，通过熔断丝的电流为多少？
（3）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则看，通过人体的电流是多少（上表电阻数据仅适用于此人）？
（4）保险丝能不能救人命？为什么？
答案：（1）电阻率； 熔点；（2）5A；（3）0.025A
（4）保险丝不能救人的命,I总=5A+0.025A=5.025A
人触电时干路的电流未达到保险丝的额定电流，因此，保险丝不熔断
知识点：家庭电路
解析：（1）电阻率； 熔点；
（2）I=P/U=1100W/220V=5A；
（3）I人=U人/R人=220/8800=0.025A
（4）保险丝不能救人的命,I总=5A+0.025A=5.025A
人触电时干路的电流未达到保险丝的额定电流，因此，保险丝不熔断
分析：保险丝的特点
24、某校电化教室安装“220V 40W”白炽灯16盏，100W扩音机一台，“220V 80W”彩电4台，“220V 300W”幻灯机一台，应选用什么规格的保险丝？
答案：应选用直径为１．25mm、额定电流为7.5A的保险丝
知识点：家庭电路
解析：
解答：++=16×40W＋100W＋4×80W＋300W=1360W
所以I===6.18A
查常用保险丝规格表，应选用直径为１．25mm、额定电流为7.5A的保险丝。
分析：本题计算方法有两种，其一是算出各用电器的电流后再相加；其二是计算出总功率，再计算总电流。后者较为简单。保险丝的规格有额定电流和熔断电流两种数据，后者是前者的两倍，选择时应以前者为判断的依据。
25、小明搬进刚装修完的新家，妈妈给他买了一个床头灯，他将这个床头灯插在床边墙壁的插座上．晚上，小明在床上看书时，突然床头灯熄灭了，过了一会儿，灯又亮了，这时他发现爸爸刚刚洗完澡从卫生间走了出来．小明很好奇，亲自去卫生问打开“浴霸”的灯，发现他床头的灯又熄灭了．关闭“浴霸”的灯，床头的灯又亮了．小明很想知道为什么他的床头灯会出现这种“奇怪现象”，线路究竟出了什么问题？
（1）请你画出小明家装修时连接浴霸灯与床头插座（床头灯）的电路图，并应用所学知识分析产生这一“奇怪现象”的原因．
（2）如果不想让上述“奇怪现象”出现，床头灯的开关能正常控制床头灯的亮灭，请画出正确的电路图．
答案：见解析
知识点：家庭电路
解析：
解答：由题意可知，小明家的电路应是错误的；装修时的接法应如下左图所示，当“浴霸”的开关断开时，床头灯开关闭合时，床头灯与“浴霸”串联；因床头灯的额定功率小于“浴霸”的功率；故“浴霸”的电阻远小于床头灯的电阻，故“浴霸”灯的电功率将远小于床头机的功率，几乎不发光，而床头灯接近正常发光．而当两开关都闭合时，床头灯被短路，“浴霸”正常发光．
（2）如果不想出现上述奇怪现象，床头灯的开关能正常控制，则应将床头灯浴霸并联，两开关分别控制两电器；
两电路如图所示：
分析：这类题目要求对电路特点非常熟悉。
（1）由题意可知，小明家的电路应是错误的；装修时的接法应如下左图所示，当“浴霸”的开关断开时，床头灯开关闭合时，床头灯与“浴霸”串联；因床头灯的额定功率小于“浴霸”的功率；故“浴霸”的电阻远小于床头灯的电阻，故“浴霸”灯的电功率将远小于床头机的功率，几乎不发光，而床头灯接近正常发光．而当两开关都闭合时，床头灯被短路，“浴霸”正常发光．
（2）如果不想出现上述奇怪现象，床头灯的开关能正常控制，则应将床头灯浴霸并联，两开关分别控制两电器；
