12.3通电螺线管的磁场同步练习（含答案）京改版物理九年级全一册

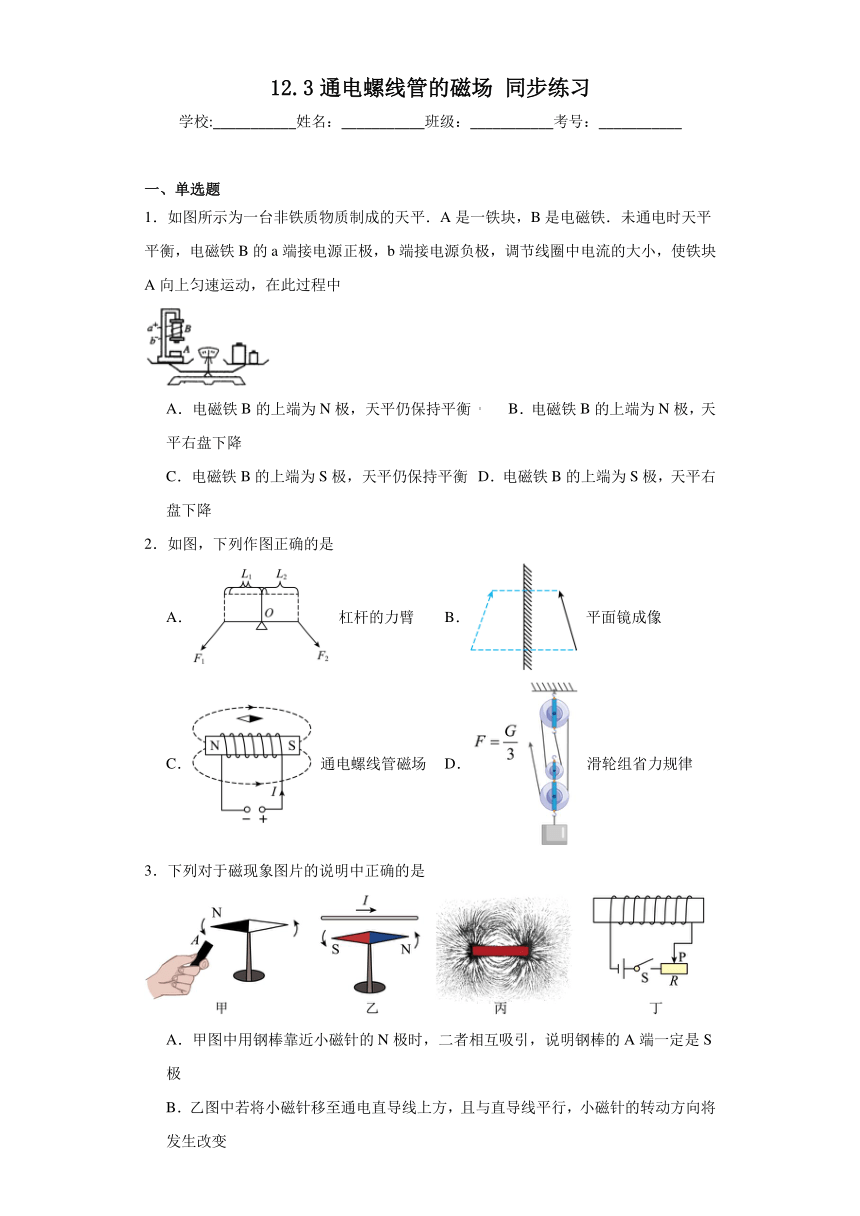

12.3通电螺线管的磁场 同步练习
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．如图所示为一台非铁质物质制成的天平．A是一铁块，B是电磁铁．未通电时天平平衡，电磁铁B的a端接电源正极，b端接电源负极，调节线圈中电流的大小，使铁块A向上匀速运动，在此过程中
A．电磁铁B的上端为N极，天平仍保持平衡 B．电磁铁B的上端为N极，天平右盘下降
C．电磁铁B的上端为S极，天平仍保持平衡 D．电磁铁B的上端为S极，天平右盘下降
2．如图，下列作图正确的是
A． 杠杆的力臂 B． 平面镜成像
C． 通电螺线管磁场 D． 滑轮组省力规律
3．下列对于磁现象图片的说明中正确的是
A．甲图中用钢棒靠近小磁针的N极时，二者相互吸引，说明钢棒的A端一定是S极
B．乙图中若将小磁针移至通电直导线上方，且与直导线平行，小磁针的转动方向将发生改变
C．丙图中铁屑分布情况显示了磁体周围的磁场分布情况，所以铁屑连线就是磁感线

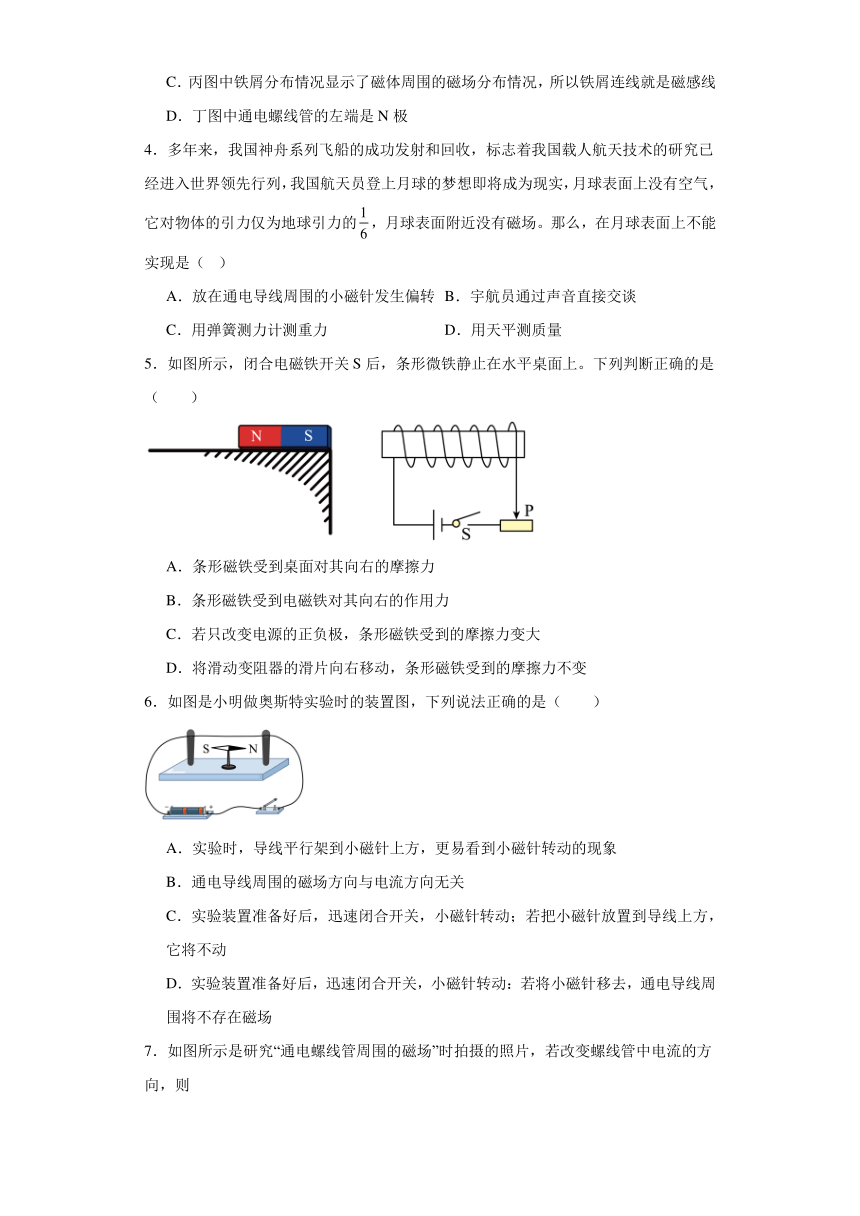

D．丁图中通电螺线管的左端是N极
4．多年来，我国神舟系列飞船的成功发射和回收，标志着我国载人航天技术的研究已经进入世界领先行列，我国航天员登上月球的梦想即将成为现实，月球表面上没有空气，它对物体的引力仅为地球引力的，月球表面附近没有磁场。那么，在月球表面上不能实现是（ ）
A．放在通电导线周围的小磁针发生偏转 B．宇航员通过声音直接交谈
C．用弹簧测力计测重力 D．用天平测质量
5．如图所示，闭合电磁铁开关S后，条形微铁静止在水平桌面上。下列判断正确的是（　　）
A．条形磁铁受到桌面对其向右的摩擦力
B．条形磁铁受到电磁铁对其向右的作用力
C．若只改变电源的正负极，条形磁铁受到的摩擦力变大
D．将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变
6．如图是小明做奥斯特实验时的装置图，下列说法正确的是（　　）
A．实验时，导线平行架到小磁针上方，更易看到小磁针转动的现象
B．通电导线周围的磁场方向与电流方向无关
C．实验装置准备好后，迅速闭合开关，小磁针转动；若把小磁针放置到导线上方，它将不动
D．实验装置准备好后，迅速闭合开关，小磁针转动：若将小磁针移去，通电导线周围将不存在磁场

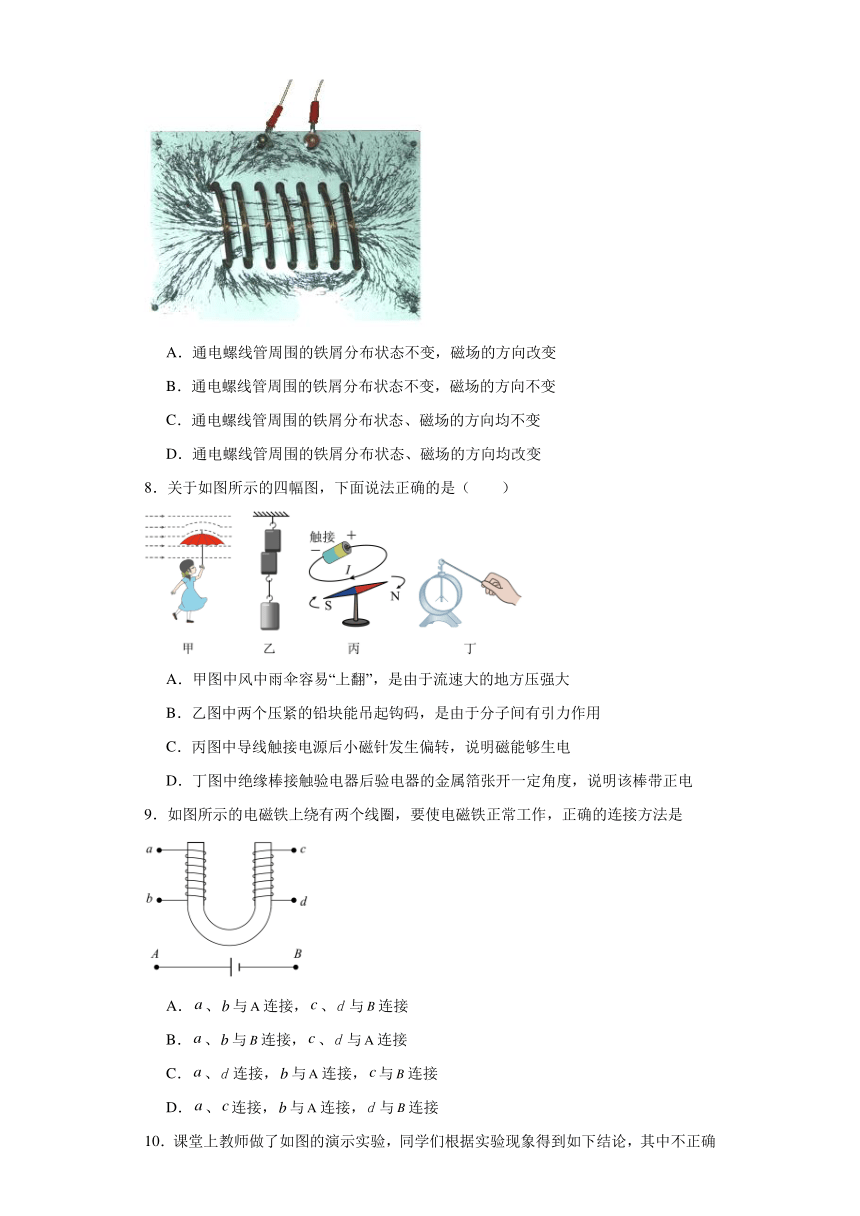

7．如图所示是研究“通电螺线管周围的磁场”时拍摄的照片，若改变螺线管中电流的方向，则
A．通电螺线管周围的铁屑分布状态不变，磁场的方向改变
B．通电螺线管周围的铁屑分布状态不变，磁场的方向不变
C．通电螺线管周围的铁屑分布状态、磁场的方向均不变
D．通电螺线管周围的铁屑分布状态、磁场的方向均改变
8．关于如图所示的四幅图，下面说法正确的是（　　）
A．甲图中风中雨伞容易“上翻”，是由于流速大的地方压强大
B．乙图中两个压紧的铅块能吊起钩码，是由于分子间有引力作用
C．丙图中导线触接电源后小磁针发生偏转，说明磁能够生电
D．丁图中绝缘棒接触验电器后验电器的金属箔张开一定角度，说明该棒带正电
9．如图所示的电磁铁上绕有两个线圈，要使电磁铁正常工作，正确的连接方法是
A．、与连接，、与连接
B．、与连接，、与连接
C．、连接，与连接，与连接
D．、连接，与连接，与连接

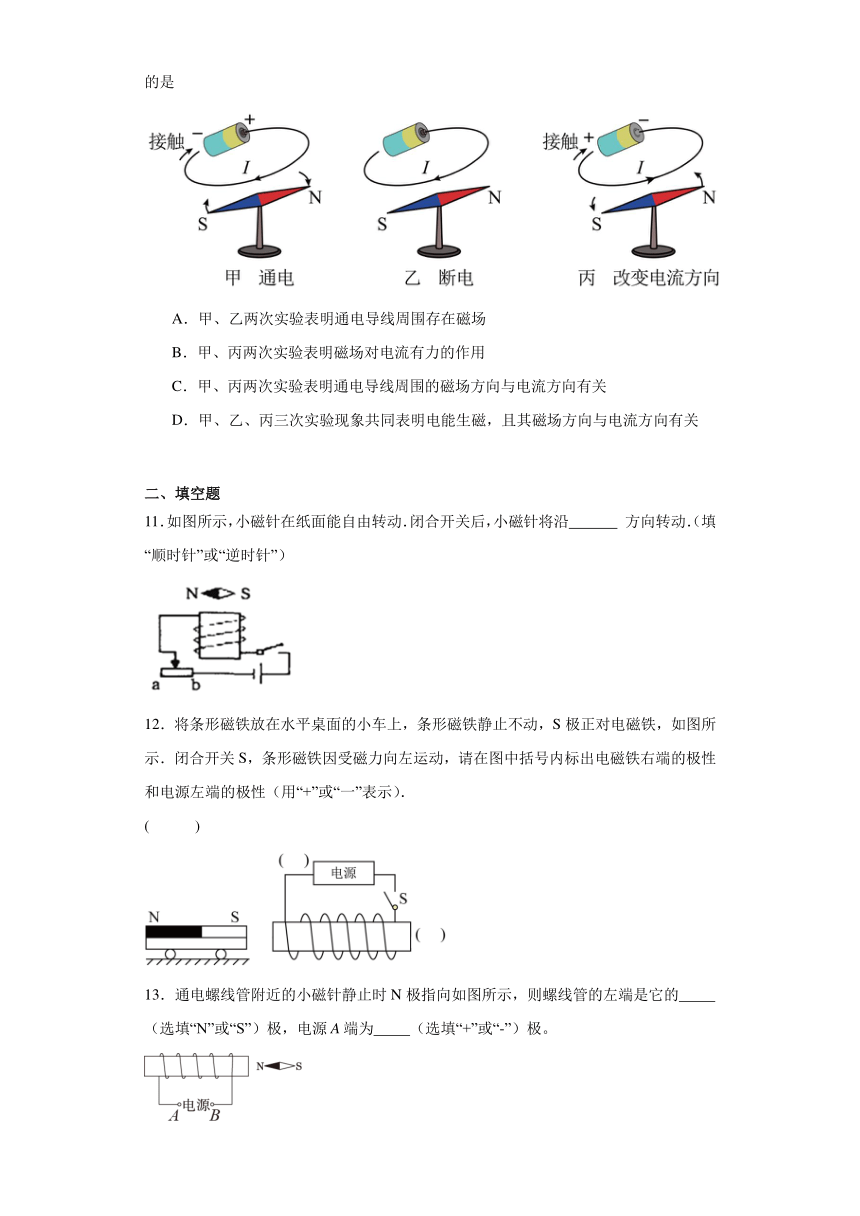

10．课堂上教师做了如图的演示实验，同学们根据实验现象得到如下结论，其中不正确的是
A．甲、乙两次实验表明通电导线周围存在磁场
B．甲、丙两次实验表明磁场对电流有力的作用
C．甲、丙两次实验表明通电导线周围的磁场方向与电流方向有关
D．甲、乙、丙三次实验现象共同表明电能生磁，且其磁场方向与电流方向有关
二、填空题
11．如图所示，小磁针在纸面能自由转动．闭合开关后，小磁针将沿 方向转动．（填“顺时针”或“逆时针”）
12．将条形磁铁放在水平桌面的小车上，条形磁铁静止不动，S极正对电磁铁，如图所示．闭合开关S，条形磁铁因受磁力向左运动，请在图中括号内标出电磁铁右端的极性和电源左端的极性（用“+”或“一”表示）．
( )
13．通电螺线管附近的小磁针静止时N极指向如图所示，则螺线管的左端是它的 （选填“N”或“S”）极，电源A端为 （选填“+”或“-”）极。
14．有一蓄电池，上面标有的“﹢”“-”极看不清了。小沂把漆包线绕在纸筒上做成了一个螺线管，接到电源的两极，然后把小磁针放在纸筒线圈的左侧，发现小磁针静止时如图所示，则纸筒螺线管的左端是 极，与A相连的是电源的 极。
15．丹麦物理学家 通过物理实验发现通电导体周围存在磁场，是世界上第一个发现电与磁之间有联系的人．如图所示的通电螺线管A端为 （选填“N”或“S”）极．
16．a、b为两个条形磁铁的两个磁极，根据下图所示的磁感线方向，可以判断a为 极，b为 极，小磁针的上端为 极.
17．如图中通电嫘线管的左端为 极。
18．闭合开关前，小磁针位置如图所示，请根据右手螺旋定则判断闭合开关后，小磁针 （选填“会”或“不会”）发生偏转。
19．如图所示，通电螺线管附近的小磁针处于静止状态，则螺线管的A端是 极，电源的D端是 极
20．2007年科学家发现了巨磁电阻效应，巨磁电阻效应是指巨磁电阻的阻值随外部磁场的增强而减小，如图是巨磁电阻特性原理示意图，下列说法正确的是 ，理由： 。
A．S1闭合时，螺线管左端为N极
B．闭合S2，保持滑片位置不变，S1由a接到b时灯泡变亮
C．闭合S2，保持滑片位置不变，S1由b接到a时灯泡变暗
D．闭合S2，保持S1的位置不变，滑片向左移动时，灯泡变亮
三、综合题
21．测得某熔断开关S在不同电流下的熔断时间如下表，将电磁铁开关和S接入电路，如图所示．当I＞4A时，电磁铁能在0.1s内吸动衔铁，使电路断开，衔铁无法自动恢复至图示位置；当1A＜I≤4A时，电磁铁无法吸动衔铁，S发热熔断，使电路断开（熔断时间为S开始通电到它熔断的时间）．
（1）S的电阻为1Ω，当I=2A，通电时间为 s时S熔断，此过程中S产生的热量是 J．
（2）当I=5A时，通电0.1s，S能否熔断？ ．
（3）若电路中电流方向与图中所示相反，电磁铁吸引还是排斥衔铁？ ．
22．无人机灯光秀“燃爆”杭城：五百架无人机齐飞，以夜空为幕，执祝福之笔，迎接杭州2022亚运吉祥物、倒计时等亚运图案点亮夜空，在钱塘江畔与“大莲花”交相辉映，表达对杭州亚运会的诚挚期待和璀璨祝福。
（1）无人机可以利用超声波传感器来判断离地高度。如图甲是某测距传感器的阻值R1与离地高度h的关系图象，图乙是测量无人机离地高度的电路（电源电压不变，R0阻值不变），要使高度表（实质是电流表或电压表）示数能随飞行高度的增大而增大，则此高度表应安装在 （选填“①”、“②”或“③”）的位置。
（2）为了确保无人机的飞行速度不超过最大值，工程师给飞机发动机装上了能控制油门大小的限速器，其简化电路如丙图所示，闭合开关后电磁铁的上端为 极（选填“N”或“S”）。其中R的阻值随飞行速度变化的图象如丁图所示。若电源电压恒为12V，R0的阻值为10Ω，求此电路的最大电功率。（电磁铁电阻忽略不计）( )
23．如图甲所示，电源电压U＝12V，小灯泡L标有“9V8.1W”字样，R为某种压敏电阻其阻值R与受到的压力F成反比，（如图乙所示），R的正上方放有一铁制品A，A的正上方固定一电磁铁B，其线圈电阻不计．灯丝电阻恒定不变，g取10N/kg
（1）当开关S接b时，电磁铁B的下端为其磁场的 极．当开关S接a，A的质量增大时，小灯泡的亮度
（2）当铁制品A的质量为2kg，开关S接b时，电压表的示数为8V，则此时压敏电阻的阻值为多少欧 ？电磁铁B对铁制品A的吸引力为多少牛 ？
参考答案：
1．C
2．C
3．B
4．B
5．A
6．A
7．A
8．B
9．C
10．B
11．顺时针
12．
13． N -
14． N 负
15． 奥斯特 S
16． S S N
17．S（或南）
18．不会
19． S 负
20． D 略
21． 40 160 不能 吸引
22． ③ S 7.2
23． S 变亮 5Ω 8N
