15.5 串、并联电路中电流的规律 课时练习（含解析） 2023-2024学年物理人教版九年级全一册

15.5 串、并联电路中电流的规律
作业目标 对应题号 答错题号 自我评价
1.通过实验探究串、并联电路中的电流规律 5、7、11 很棒□ 及格□ 加油□
2.知道串、并联电路中的电流规律并进行应用 1~4、6、8~10
【练基础】
必备知识1：串联电路的电流规律
1.A、B是同种材料制成的电阻,它们的长度相等,A的横截面积是B的两倍,将它们串联在电路中,则通过A、B的电流IA、IB间的关系正确的是 ( )
A.IA=IB B.IA>IB
C.IA2.如图所示的四个电路中,开关均闭合后,通过两个灯泡的电流一定相等的是( )
A　　B
C　　D
必备知识2：并联电路的电流规律
3.如图所示,在探究“并联电路的电流规律”时,闭合开关S后,电流表A1的示数是0.15 A,电流表A2的示数是0.25 A,则电流表A的示数是 ( )
A.0.4 A B.0.25 A
C.0.15 A D.0.1 A

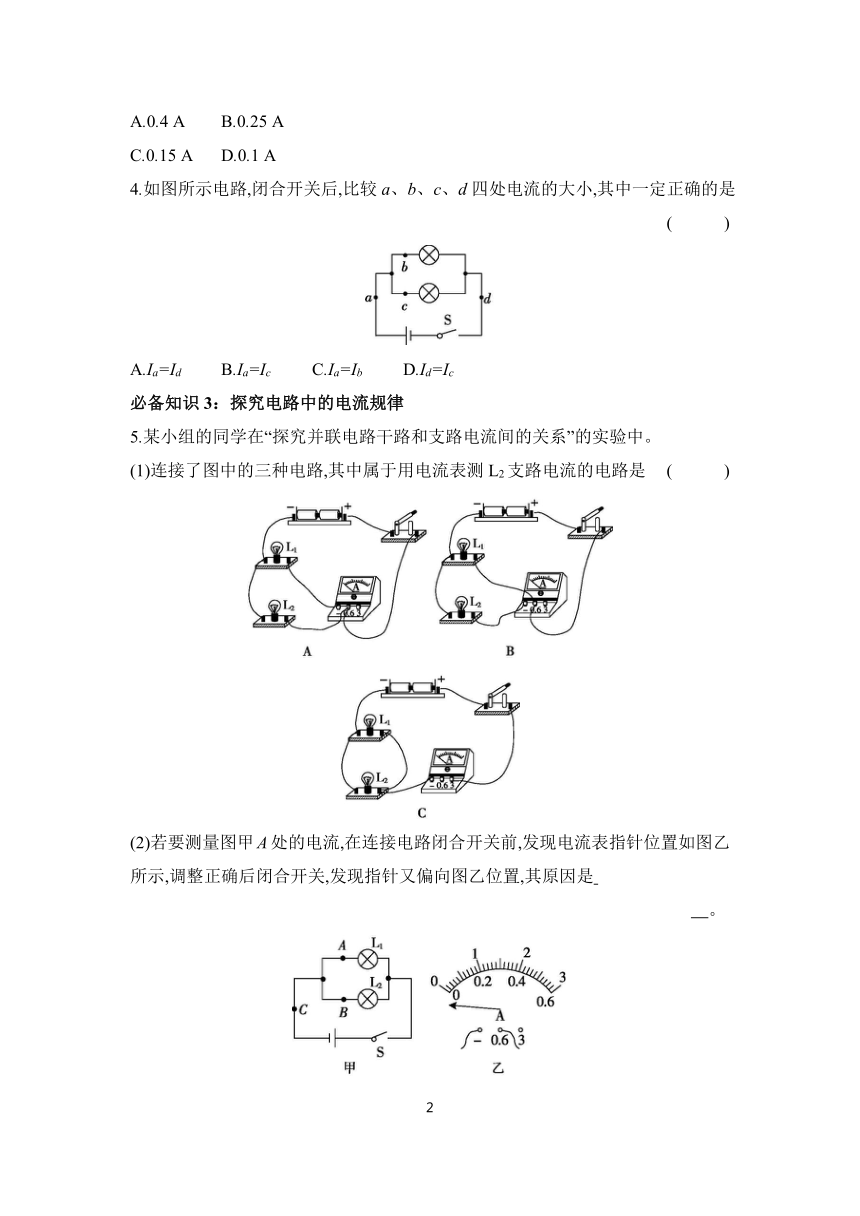

4.如图所示电路,闭合开关后,比较a、b、c、d四处电流的大小,其中一定正确的是 ( )
A.Ia=Id B.Ia=Ic C.Ia=Ib D.Id=Ic
必备知识3：探究电路中的电流规律
5.某小组的同学在“探究并联电路干路和支路电流间的关系”的实验中。
(1)连接了图中的三种电路,其中属于用电流表测L2支路电流的电路是 ( )
(2)若要测量图甲A处的电流,在连接电路闭合开关前,发现电流表指针位置如图乙所示,调整正确后闭合开关,发现指针又偏向图乙位置,其原因是
　。

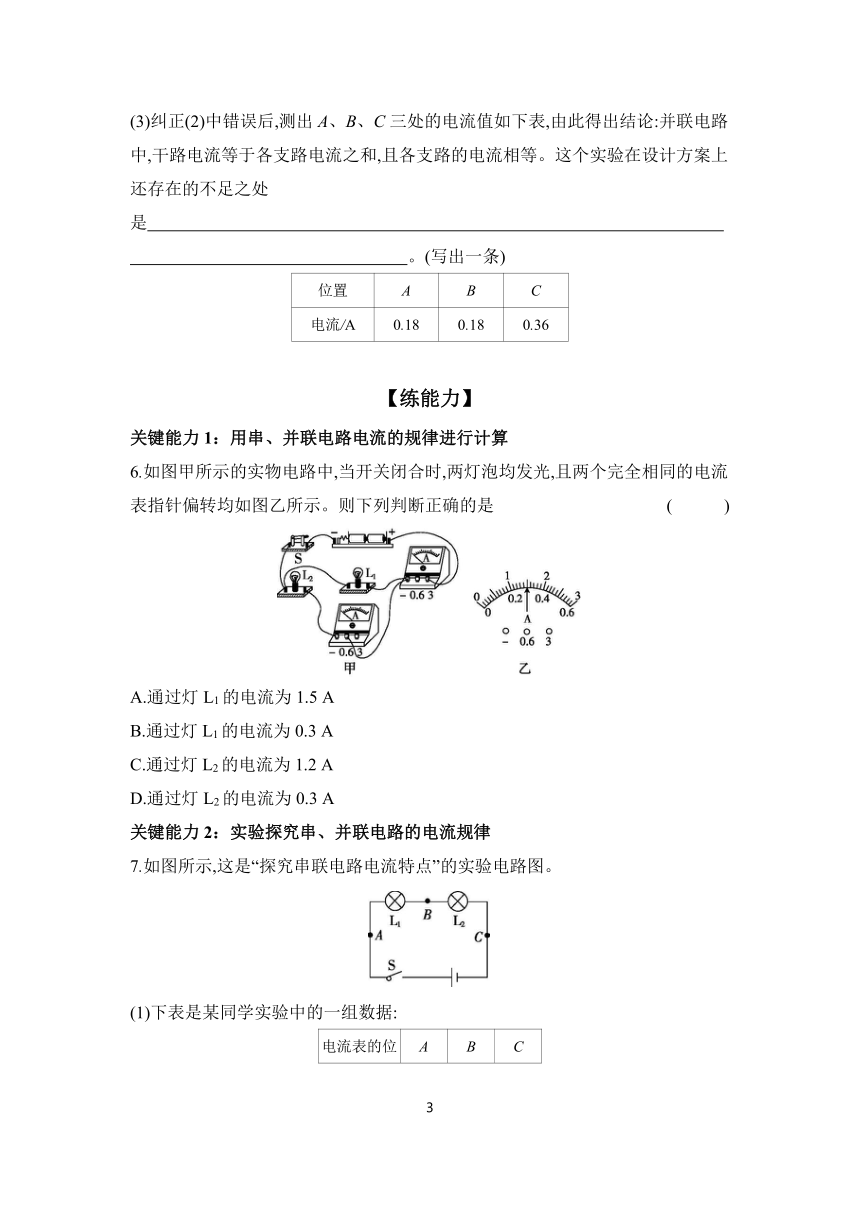

(3)纠正(2)中错误后,测出A、B、C三处的电流值如下表,由此得出结论:并联电路中,干路电流等于各支路电流之和,且各支路的电流相等。这个实验在设计方案上还存在的不足之处是 　 。(写出一条)
位置 A B C
电流/A 0.18 0.18 0.36
【练能力】
关键能力1：用串、并联电路电流的规律进行计算
6.如图甲所示的实物电路中,当开关闭合时,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是 ( )
A.通过灯L1的电流为1.5 A
B.通过灯L1的电流为0.3 A
C.通过灯L2的电流为1.2 A
D.通过灯L2的电流为0.3 A
关键能力2：实验探究串、并联电路的电流规律
7.如图所示,这是“探究串联电路电流特点”的实验电路图。
(1)下表是某同学实验中的一组数据:
电流表的位置 A B C
电流I/A 0.3 0.3 1.5

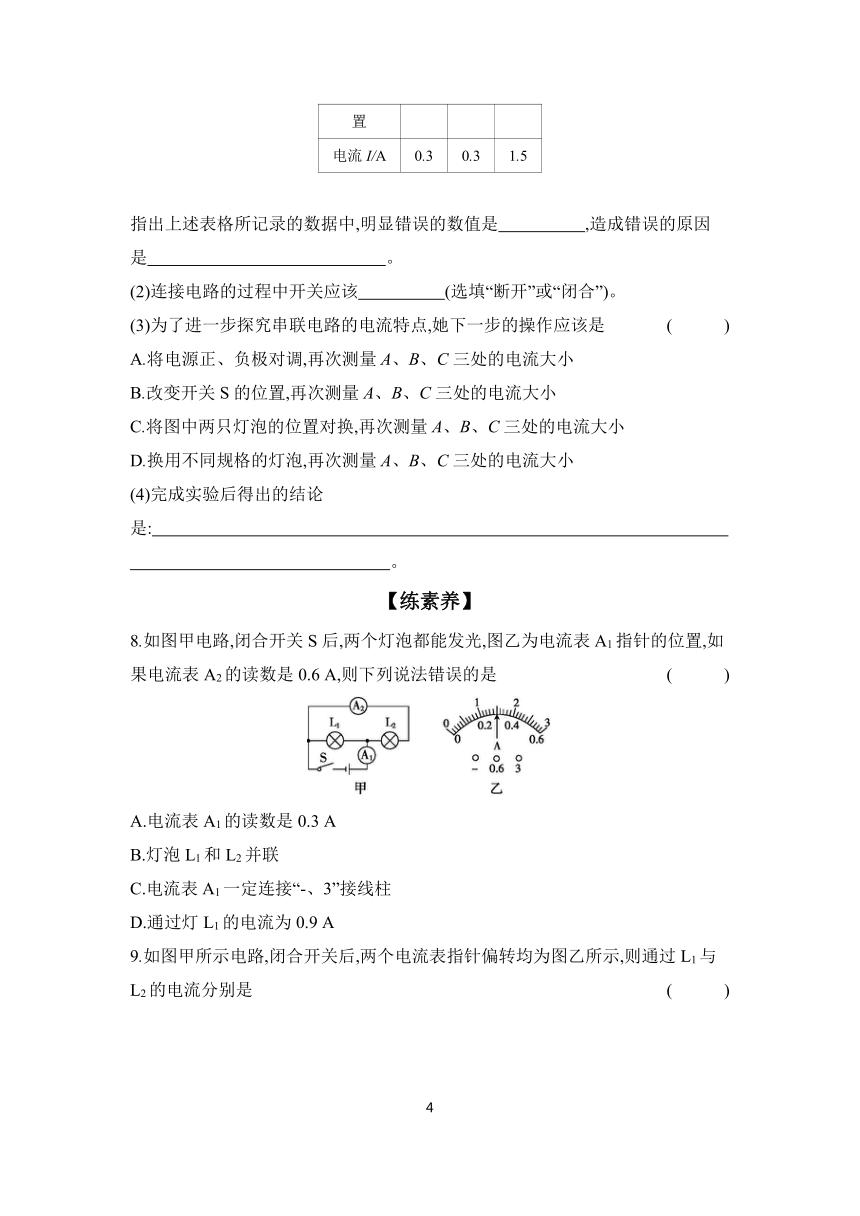

指出上述表格所记录的数据中,明显错误的数值是　 　,造成错误的原因是　 　。
(2)连接电路的过程中开关应该　 　(选填“断开”或“闭合”)。
(3)为了进一步探究串联电路的电流特点,她下一步的操作应该是 ( )
A.将电源正、负极对调,再次测量A、B、C三处的电流大小
B.改变开关S的位置,再次测量A、B、C三处的电流大小
C.将图中两只灯泡的位置对换,再次测量A、B、C三处的电流大小
D.换用不同规格的灯泡,再次测量A、B、C三处的电流大小
(4)完成实验后得出的结论是: 　。
【练素养】
8.如图甲电路,闭合开关S后,两个灯泡都能发光,图乙为电流表A1指针的位置,如果电流表A2的读数是0.6 A,则下列说法错误的是 ( )
A.电流表A1的读数是0.3 A
B.灯泡L1和L2并联
C.电流表A1一定连接“-、3”接线柱
D.通过灯L1的电流为0.9 A
9.如图甲所示电路,闭合开关后,两个电流表指针偏转均为图乙所示,则通过L1与L2的电流分别是 ( )
A.2.2 A　0.44 A
B.1.76 A　0.4 A
C.0.44 A　1.76 A
D.0.42 A　2.2 A
10.小明在探究电路的电流规律实验时用了图中的某个电路,L1和L2规格相同,L3与L1规格不同,电流表读数A1为0.3 A,A2为0.15 A,A3为0.45 A。测量时的电路图应是 ( )
A　　　B
C　　　D
11.如图所示,在探究“并联电路的电流特点”的实验中,小明设计了如图甲所示的电路进行实验。
(1)实验中,小明应该选择两个规格是　 　(选填“相同”或“不相同”)的小灯泡。
(2)请用笔画线代替导线,按图甲中的电路图把图乙中的实物电路连接完整(导线不得交叉)。
(3)小明在连接电路时,开关应处于　 　(选填“闭合”或“断开”)状态。
(4)小明先将电流表接在L1所在的支路上,闭合开关,观察到灯L2发光,但灯L1不亮,电流表的示数为零,电路可能存在的故障是　 　(选填“灯L1断路”或“灯L1短路”)。
(5)排除故障后,他测出了灯L1支路上的电流I1=0.8 A,然后他把电流表依次接入电路分别测量出灯L2支路电流I2、干路电流I,两次测得的结果都如图丙所示,则I2=　 　A、I=　 　A。小明由此数据得出并联电路中干路电流和各支路电流的关系是　 　(写关系式即可)。
(6)本次实验的不足之处: 　。
15.5 串、并联电路中电流的规律参考答案
练基础
1.A　2.B　3.A
4.A　【解析】由电路图可知,两个灯泡并联,a点和d点位于干路,干路上电流相等,所以,a、d两点的电流相等,即Ia=Id,故A正确;两个灯泡并联,a点和d点位于干路,b点和c点位于两条支路,因并联电路中干路电流等于各支路电流之和,所以Ia>Ic、Ia>Ib、Id>Ic,故B、C、D错误。
5.(1)B
(2)电流表正负接线柱接反
(3)选两个规格相同的小灯泡只测量了一次就得出结论不具有普遍性
练能力
6.D
7.(1)1.5　读数时选错量程
(2)断开
(3)D
(4)串联电路中,电流处处相等
练素养
8.A　9.C
10.D　【解析】A中A1测干路电流,为0.45 A;B中A2测干路电流,为0.45 A;C中L1和L2规格相同,A1和A2示数相同,故A、B、C错误;D中L1和L3规格不相同,并联在电路中时,符合电流表的读数A1为0.3 A,A2为0.15 A,A3为0.45 A的结果,故D正确。故选D。
11.(1)不相同
(2)如图所示:
(3)断开
(4)灯L1断路
(5)0.2　1　I=I1+I2
(6)只做一次实验,结论具有偶然性
