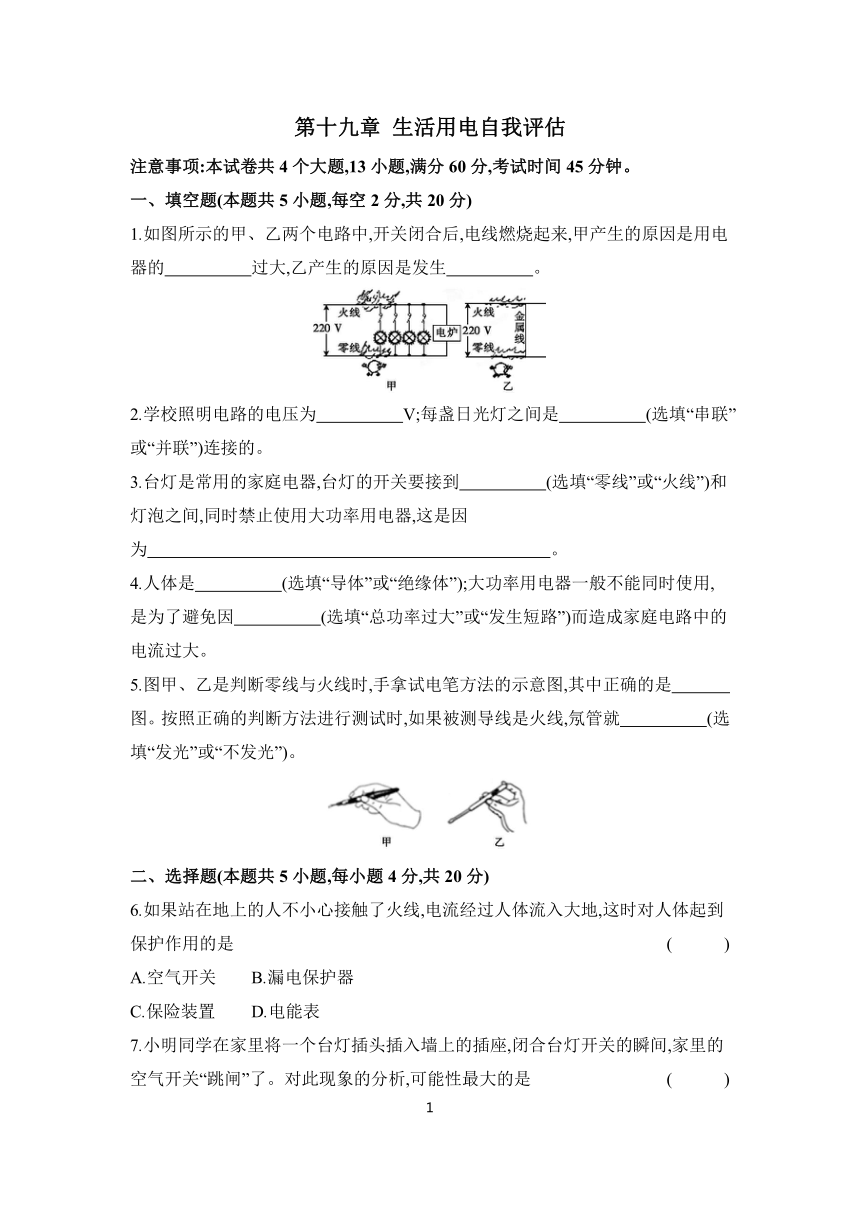

第十九章 生活用电自我评估
注意事项:本试卷共4个大题,13小题,满分60分,考试时间45分钟。
一、填空题(本题共5小题,每空2分,共20分)
1.如图所示的甲、乙两个电路中,开关闭合后,电线燃烧起来,甲产生的原因是用电器的　 　过大,乙产生的原因是发生　 　。
2.学校照明电路的电压为　 　V;每盏日光灯之间是　 　(选填“串联”或“并联”)连接的。
3.台灯是常用的家庭电器,台灯的开关要接到　 　(选填“零线”或“火线”)和灯泡之间,同时禁止使用大功率用电器,这是因为　 　。
4.人体是　 　(选填“导体”或“绝缘体”);大功率用电器一般不能同时使用,是为了避免因　 　(选填“总功率过大”或“发生短路”)而造成家庭电路中的电流过大。
5.图甲、乙是判断零线与火线时,手拿试电笔方法的示意图,其中正确的是　 　图。按照正确的判断方法进行测试时,如果被测导线是火线,氖管就　 　(选填“发光”或“不发光”)。
二、选择题(本题共5小题,每小题4分,共20分)
6.如果站在地上的人不小心接触了火线,电流经过人体流入大地,这时对人体起到保护作用的是 ( )
A.空气开关 B.漏电保护器
C.保险装置 D.电能表

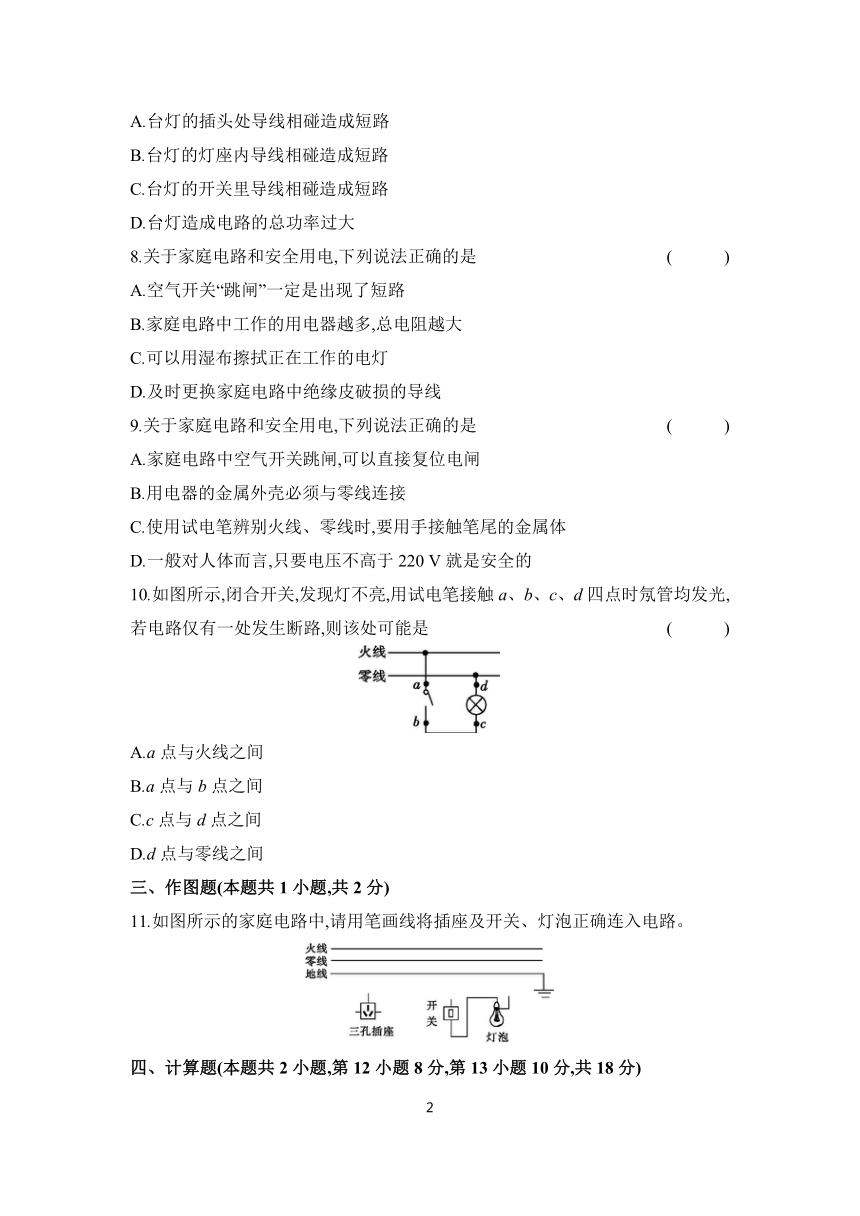

7.小明同学在家里将一个台灯插头插入墙上的插座,闭合台灯开关的瞬间,家里的空气开关“跳闸”了。对此现象的分析,可能性最大的是 ( )
A.台灯的插头处导线相碰造成短路
B.台灯的灯座内导线相碰造成短路
C.台灯的开关里导线相碰造成短路
D.台灯造成电路的总功率过大
8.关于家庭电路和安全用电,下列说法正确的是 ( )
A.空气开关“跳闸”一定是出现了短路
B.家庭电路中工作的用电器越多,总电阻越大
C.可以用湿布擦拭正在工作的电灯
D.及时更换家庭电路中绝缘皮破损的导线
9.关于家庭电路和安全用电,下列说法正确的是 ( )
A.家庭电路中空气开关跳闸,可以直接复位电闸
B.用电器的金属外壳必须与零线连接
C.使用试电笔辨别火线、零线时,要用手接触笔尾的金属体
D.一般对人体而言,只要电压不高于220 V就是安全的
10.如图所示,闭合开关,发现灯不亮,用试电笔接触a、b、c、d四点时氖管均发光,若电路仅有一处发生断路,则该处可能是 ( )
A.a点与火线之间
B.a点与b点之间
C.c点与d点之间
D.d点与零线之间
三、作图题(本题共1小题,共2分)
11.如图所示的家庭电路中,请用笔画线将插座及开关、灯泡正确连入电路。
四、计算题(本题共2小题,第12小题8分,第13小题10分,共18分)
12.小阳家有一台空调,接入家庭电路中正常工作,已知通过空调的电流为4 A。
(1)求空调两端的电压。
(2)若空调为纯电阻用电器,则空调的电阻是多少
13.如图所示,这是家庭电路组成的一部分,灯泡的规格为“220 V　44 W”,且该家庭电路中干路上的电能表规格如图所示。
(1)电暖器通过导线连到电路,为什么电暖器工作时放出大量的热供人取暖,而与其连接的导线却几乎不发热
(2)只有灯泡和电暖器工作时,发现电能表的铝盘在1 min 内转过50 r,请计算这个电暖器的实际功率是多大
第十九章 生活用电自我评估参考答案
1.总功率　短路
2.220　并联
3.火线　电路总电流过大,会造成保险丝熔断或空气开关跳闸
4.导体　总功率过大
5.乙　发光
6.B　7.B
8.D　【解析】当电路发生短路或用电器的总功率过大时,空气开关会发生“跳闸”现象,故A错误;家庭电路工作时,家用电器越多,并联电阻越多,电阻越小,故B错误;不纯净的水容易导电,用湿布擦拭正在工作的电灯,可能会发生触电事故,故C错误;电线的绝缘皮破损老化时应及时更换,否则容易发生触电事故,故D正确。
9.C　10.D
11.
12.【解】(1)我国家庭电路的电压为220 V,空调接入家庭电路中正常工作,所以空调两端的电压是220 V。
(2)此时空调的电压是220 V,电流是4 A,
所以由I=可得,空调的电阻:
R===55 Ω
13.【解】(1)因为连接的导线和电暖器是串联,电流相等,但是电暖器的电阻远远大于导线电阻,相同时间内,由焦耳定律Q=I2Rt可知,电暖气工作时产生大量的热,而与其连接的导线却几乎不发热。
(2)电暖器和灯泡同时工作实际消耗的电能:
W== kW·h=×3.6×106 J=7.2×104 J
电暖器和灯泡的总实际功率:
P===1200 W
灯泡正常工作的功率PL=44 W;所以电暖器的实际功率:
P电暖气=P-PL=1200 W-44 W=1156 W
