第十九章 生活用电总结与针对训练
【知识构建】
【单元集训】
易错专训
易错点1：空气开关跳闸的原因
1. 家庭电路中出现空气开关“跳闸”现象时,可能的原因是 ( )
A.电路中某个用电器出现开路
B.因绝缘皮破损使入户火线与零线相碰
C.电路中某个用电器接触不良
D.电路中某个灯泡的开关接触不良
易错点2：家庭电路中的组成顺序

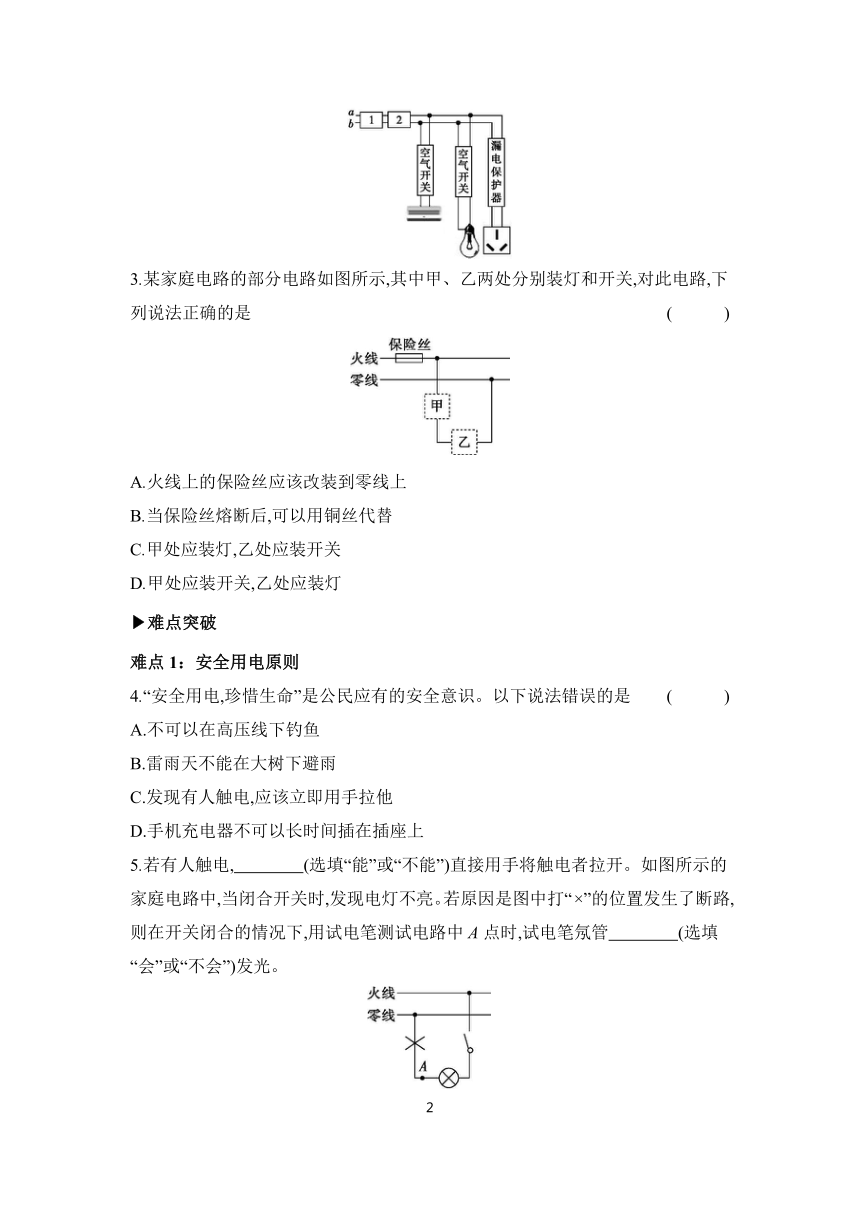

2.如图所示,这是现在一般标准住宅的配电系统方框图,其中导线a、b是进户线,火线是　 　,方框1安装的是　 　(选填“空气开关”、“电能表”或“用电器”),三孔插座上面的孔接　 　(选填“火线”、“零线”或“地线”)。
3.某家庭电路的部分电路如图所示,其中甲、乙两处分别装灯和开关,对此电路,下列说法正确的是 ( )
A.火线上的保险丝应该改装到零线上
B.当保险丝熔断后,可以用铜丝代替
C.甲处应装灯,乙处应装开关
D.甲处应装开关,乙处应装灯
难点突破
难点1：安全用电原则
4.“安全用电,珍惜生命”是公民应有的安全意识。以下说法错误的是 ( )
A.不可以在高压线下钓鱼
B.雷雨天不能在大树下避雨
C.发现有人触电,应该立即用手拉他
D.手机充电器不可以长时间插在插座上
5.若有人触电,　　　　(选填“能”或“不能”)直接用手将触电者拉开。如图所示的家庭电路中,当闭合开关时,发现电灯不亮。若原因是图中打“×”的位置发生了断路,则在开关闭合的情况下,用试电笔测试电路中A点时,试电笔氖管　　　　(选填“会”或“不会”)发光。

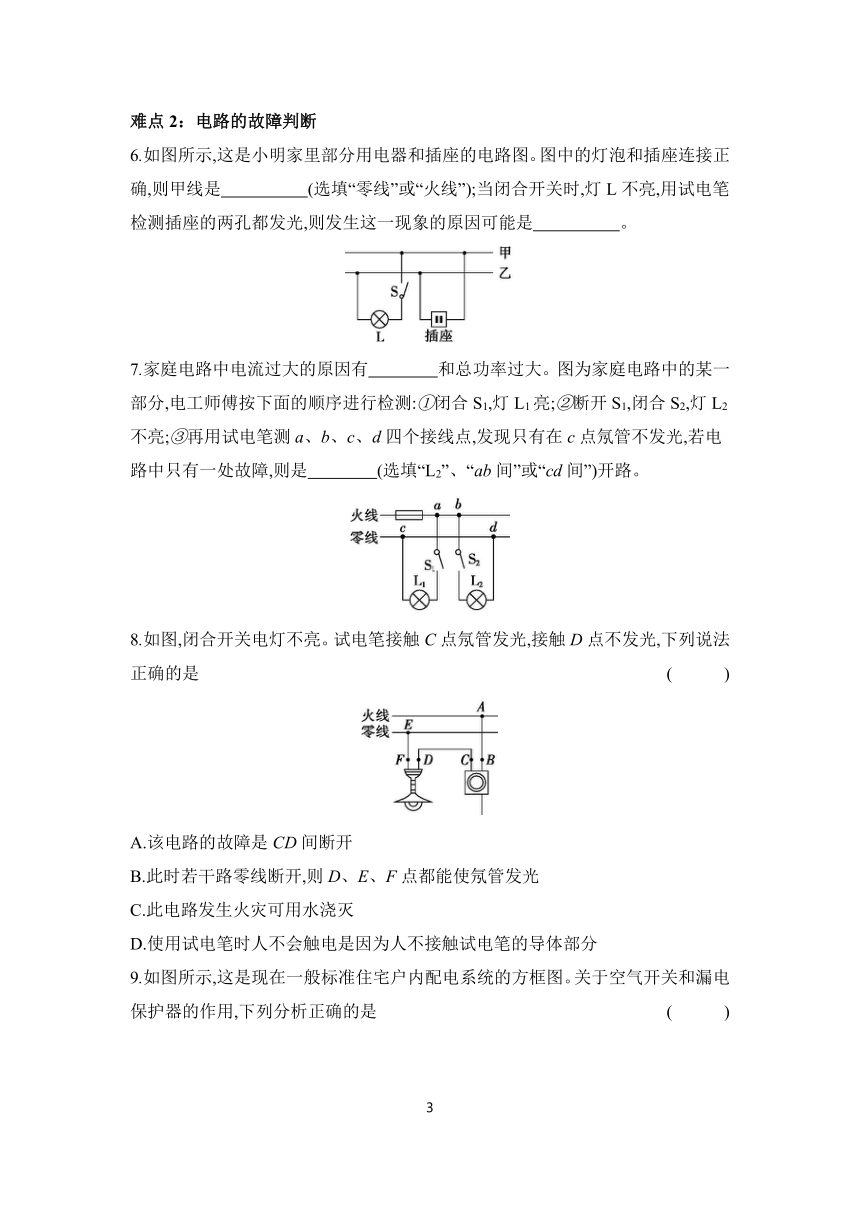

难点2：电路的故障判断
6.如图所示,这是小明家里部分用电器和插座的电路图。图中的灯泡和插座连接正确,则甲线是　 　(选填“零线”或“火线”);当闭合开关时,灯L不亮,用试电笔检测插座的两孔都发光,则发生这一现象的原因可能是　 　。
7.家庭电路中电流过大的原因有　　　　和总功率过大。图为家庭电路中的某一部分,电工师傅按下面的顺序进行检测:①闭合S1,灯L1亮;②断开S1,闭合S2,灯L2不亮;③再用试电笔测a、b、c、d四个接线点,发现只有在c点氖管不发光,若电路中只有一处故障,则是　　　　(选填“L2”、“ab间”或“cd间”)开路。
8.如图,闭合开关电灯不亮。试电笔接触C点氖管发光,接触D点不发光,下列说法正确的是 ( )
A.该电路的故障是CD间断开
B.此时若干路零线断开,则D、E、F点都能使氖管发光
C.此电路发生火灾可用水浇灭
D.使用试电笔时人不会触电是因为人不接触试电笔的导体部分
9.如图所示,这是现在一般标准住宅户内配电系统的方框图。关于空气开关和漏电保护器的作用,下列分析正确的是 ( )
A.当电灯电流过大时,空气开关③将跳闸
B.当插座漏电时,空气开关①将跳闸
C.当空调电流过大时,漏电保护器会迅速切断电流
D.空气开关跳闸时,问题解决后需更换新的空气开关
10.“安全用电,珍爱生命”是公民应有的安全意识。关于安全用电,下列做法正确的是 ( )
A.可以在电线上晾湿衣服　
B.使用试电笔时,手要接触笔尖金属体
C.可以用湿手触摸开关　
D.电热水壶的金属外壳要接地
11.如图所示,这是小雷设计的部分家庭电路示意图,他与爸爸共同按图示进行布线安装。完成连接后,两人同时闭合总开关S及开关S1时,灯泡L1闪一下便熄灭,家中所有用电器停止工作。为确定发生故障的元件进行了如下的探究:
(1)若要通过插座判断家中电路是否有电,则试电笔应插入插座的　　　　(选填“左”或“右”)孔。
(2)检测结果是试电笔氖管不发光,可判断是哪根进户线发生开路 　　　　,则应检查　　　　(选填“灯泡L1”或“熔断器”)所在的位置。
(3)确定上述开路故障后,经排查,小雷猜想发生断电的原因可能是:灯泡L1内部短路或插座内部短路。于是将熔断器更换为“220 V”的检测灯泡L2;
①闭合开关S、S1,检测灯泡L2正常发光,L1不发光,上述现象能否判断一定是灯泡L1内部短路 　　　　(选填“能”或“不能”),理由是　;
②断开开关S1,检测灯泡L2正常发光,这一现象能否判断一定是插座内部短路 　　　　　　(选填“能”或“不能”),理由是　 　。
第十九章 生活用电总结与针对训练参考答案
1.B
2.a　电能表　地线
3.D　【解析】为了安全,保险丝要接在火线上,开关也应接在火线上,甲处安装开关,乙处安装电灯,故A、C错误,D正确;当保险丝熔断后,由于铜丝的熔点很高,所以绝对不能用铜丝代替保险丝,故B错误。
4.C
5.不能　会
【解析】由于火线与大地和零线的电压为220 V,当人体直接或间接与火线接触时,就会造成触电,所以不能拉触电的人;图中,开关接在火线与电灯之间,开关闭合后,若“×”的位置发生了断路,A点还与火线连通,所以用试电笔测试A点时,氖管会发光。
6.火线　进户零线断路
7.短路　cd间
【解析】家庭电路中电流过大的原因有短路或用电器的总功率过大;闭合S1,灯L1亮,电路中有电流,说明电路为通路,从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路;断开S1,闭合S2,灯L2不亮,灯L2不亮的原因有两个:一个是断路,一个是短路。若灯L2短路时,电路的电流会很大,将保险丝烧断,灯泡L1也不会发光,a、b两个接线点上,试电笔的氖管都不会发光;若灯L2所在支路开路,d点氖管不发光;若c、d两点间开路,灯泡L2与零线不能构成闭合电路,电路中没有电流,灯泡不会发光,但d点会通过灯泡L2与火线间接相连,试电笔的氖管会发光。
8.A　9.A　10.D
11.(1)右
(2)火线　熔断器
(3)能　L2两端的电压为220 V　能　L2两端的电压为220 V
【解析】(1)若要通过插座判断家中电路是否有电,则试电笔应插入插座的右孔,因为右孔与火线相连。
(2)检测结果是测电笔氖管不发光,说明测电笔与火线之间是断开的,即火线发生开路;接下来应该检测熔断器。
(3)①闭合开关S、S1,检测灯泡L2正常发光,L1不发光,这说明L2两端的电压为220 V,所以故障是灯泡L1内部短路;②断开开关S1,检测灯泡L2正常发光,这说明L2两端的电压为220 V,则故障是插座内部短路。
