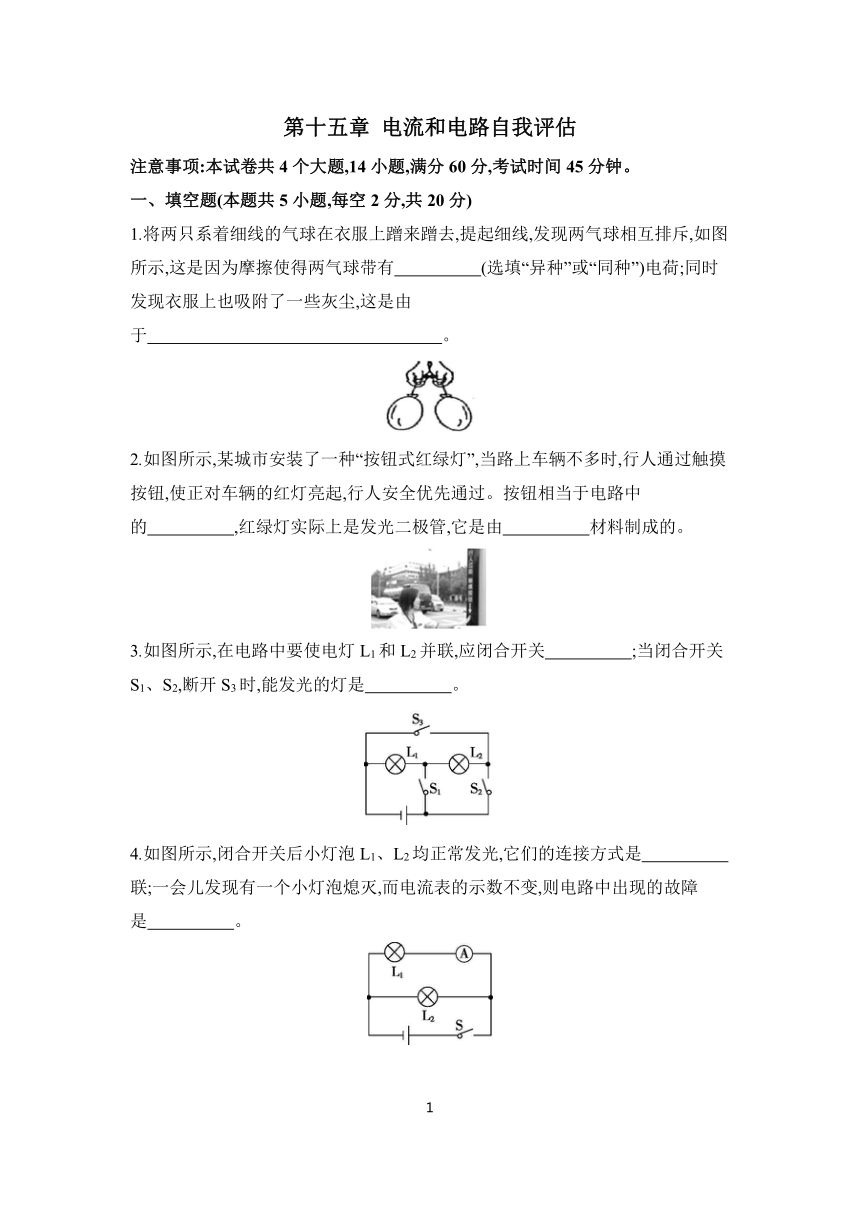

第十五章 电流和电路自我评估
注意事项:本试卷共4个大题,14小题,满分60分,考试时间45分钟。
一、填空题(本题共5小题,每空2分,共20分)
1.将两只系着细线的气球在衣服上蹭来蹭去,提起细线,发现两气球相互排斥,如图所示,这是因为摩擦使得两气球带有　 　(选填“异种”或“同种”)电荷;同时发现衣服上也吸附了一些灰尘,这是由于　 。
2.如图所示,某城市安装了一种“按钮式红绿灯”,当路上车辆不多时,行人通过触摸按钮,使正对车辆的红灯亮起,行人安全优先通过。按钮相当于电路中的　 　,红绿灯实际上是发光二极管,它是由　 　材料制成的。
3.如图所示,在电路中要使电灯L1和L2并联,应闭合开关　 　;当闭合开关S1、S2,断开S3时,能发光的灯是　 　。
4.如图所示,闭合开关后小灯泡L1、L2均正常发光,它们的连接方式是　 　联;一会儿发现有一个小灯泡熄灭,而电流表的示数不变,则电路中出现的故障是　 　。

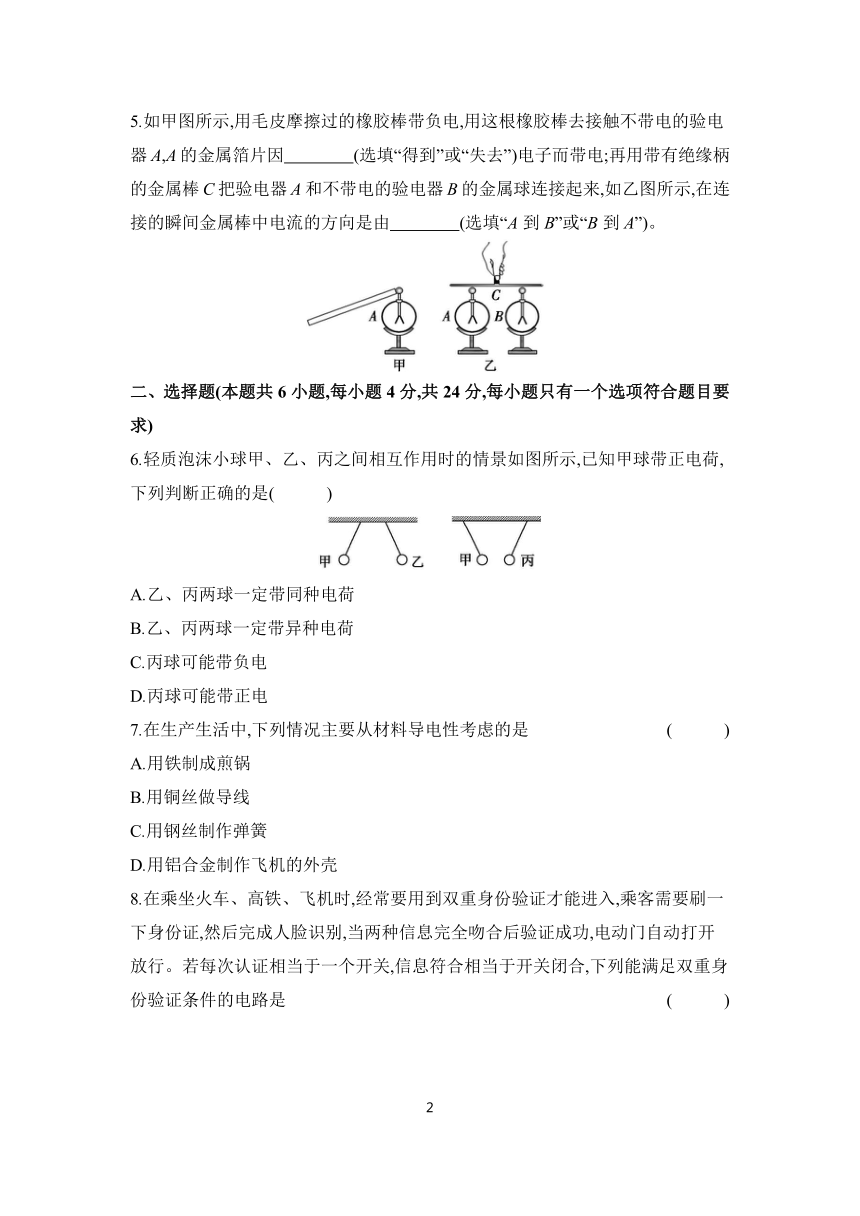

5.如甲图所示,用毛皮摩擦过的橡胶棒带负电,用这根橡胶棒去接触不带电的验电器A,A的金属箔片因　　　　(选填“得到”或“失去”)电子而带电;再用带有绝缘柄的金属棒C把验电器A和不带电的验电器B的金属球连接起来,如乙图所示,在连接的瞬间金属棒中电流的方向是由　　　　(选填“A到B”或“B到A”)。
二、选择题(本题共6小题,每小题4分,共24分,每小题只有一个选项符合题目要求)
6.轻质泡沫小球甲、乙、丙之间相互作用时的情景如图所示,已知甲球带正电荷,下列判断正确的是( )
A.乙、丙两球一定带同种电荷
B.乙、丙两球一定带异种电荷
C.丙球可能带负电
D.丙球可能带正电
7.在生产生活中,下列情况主要从材料导电性考虑的是 ( )
A.用铁制成煎锅
B.用铜丝做导线
C.用钢丝制作弹簧
D.用铝合金制作飞机的外壳
8.在乘坐火车、高铁、飞机时,经常要用到双重身份验证才能进入,乘客需要刷一下身份证,然后完成人脸识别,当两种信息完全吻合后验证成功,电动门自动打开放行。若每次认证相当于一个开关,信息符合相当于开关闭合,下列能满足双重身份验证条件的电路是 ( )

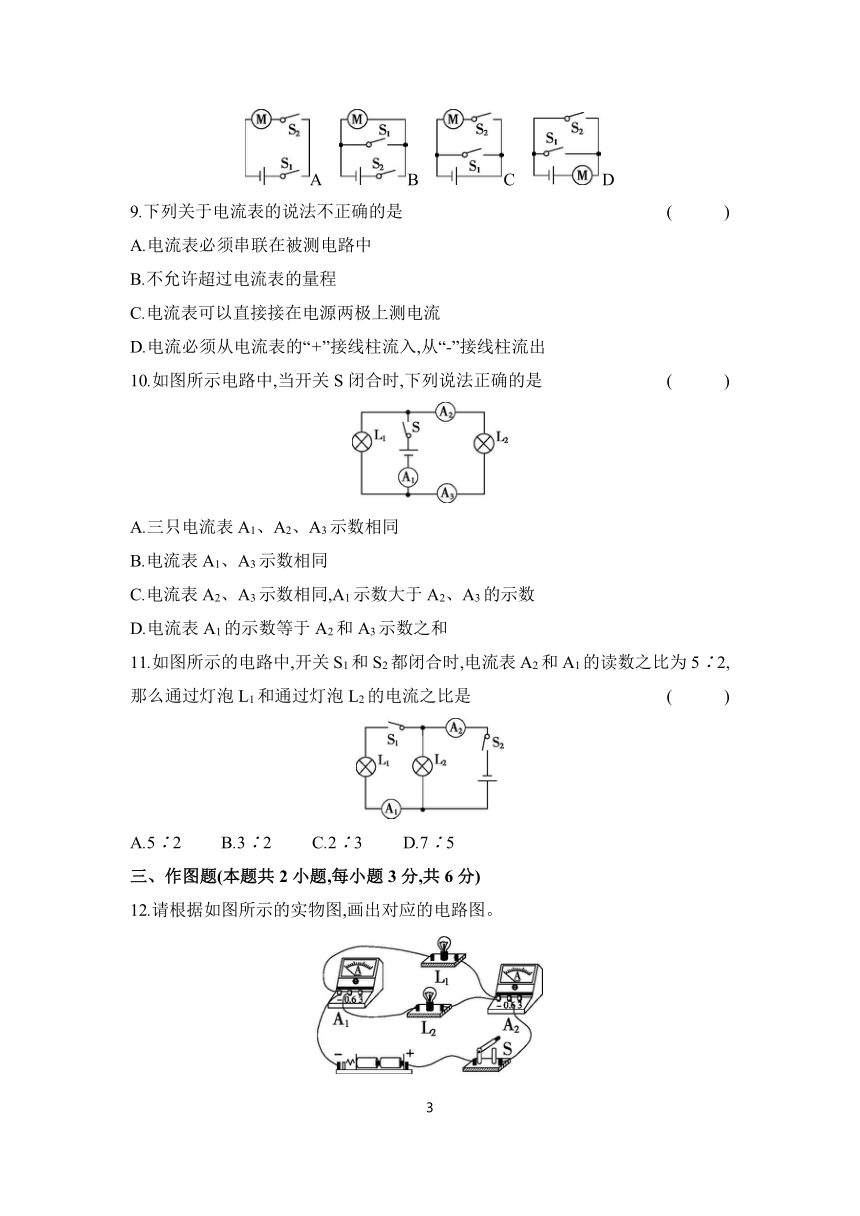

A　B　C　D
9.下列关于电流表的说法不正确的是 ( )
A.电流表必须串联在被测电路中
B.不允许超过电流表的量程
C.电流表可以直接接在电源两极上测电流
D.电流必须从电流表的“+”接线柱流入,从“-”接线柱流出
10.如图所示电路中,当开关S闭合时,下列说法正确的是 ( )
A.三只电流表A1、A2、A3示数相同
B.电流表A1、A3示数相同
C.电流表A2、A3示数相同,A1示数大于A2、A3的示数
D.电流表A1的示数等于A2和A3示数之和
11.如图所示的电路中,开关S1和S2都闭合时,电流表A2和A1的读数之比为5∶2,那么通过灯泡L1和通过灯泡L2的电流之比是 ( )
A.5∶2　　 B.3∶2　　 C.2∶3　　 D.7∶5
三、作图题(本题共2小题,每小题3分,共6分)
12.请根据如图所示的实物图,画出对应的电路图。
13.如图所示,已知通过灯L2的电流约0.4 A,通过电源的电流约0.56 A。请根据图甲所示的电路图,将图乙中的实物用笔画线代替导线连接起来。
四、实验探究题(本题共1小题,共10分)
14.甲、乙两位同学在探究串联电路中电流的规律时,看到实验桌上的器材有:学生电源一个,开关一个,小灯泡一个,验电器一个,导线若干。他们交流后决定:
(1)甲同学向老师报告,要求增加的元件是　 　,同时撤掉验电器换成　 。
(2)甲同学率先探究串联电路中的电流规律,刚接好最后一根导线,表的指针迅速达到最右端,乙同学立即切断电源,经检查发现在连接电路时没有　 。
(3)实验中发现电流表指针摆动分别出现了如图甲、乙所示的两种情况。请分析在使用电流表时存在问题的原因,甲现象存在问题的原因:　 ;
乙现象存在问题的原因:　 。
第十五章 电流和电路自我评估参考答案
1.同种　带电体可以吸引轻小物体
2.开关　半导体
3.S1、S3　L1
4.并　L2断路
5.得到　B到A
【解析】用毛皮摩擦过的橡胶棒带负电,接触不带电的验电器A后,A的金属箔片因得到电子而带负电,再用带有绝缘柄的金属棒C把验电器A、B的金属球连接起来,连接的瞬间金属棒中自由电子定向移动的方向是由A到B,电流的方向是由B到A。
6.C　7.B
8.A　【解析】根据题意可知,只有两个开关都闭合的情况下,电动门自动打开,这说明两个开关相互影响,是串联的,然后与电动机串联,故A正确。
9.C　10.C
11.C　【解析】S1、S2闭合时,L1、L2并联,电流表A1测量通过L1的电流,A2是干路上的电流表,A2测量通过L1与L2两个灯泡的电流之和,则有(I1+I2)∶I1=5∶2,解得I1∶I2=2∶3。
12.如图所示:
13.如图所示:
14.(1)灯泡　电流表
(2)断开开关
(3)电流表正负接线柱接反　量程选择过大
