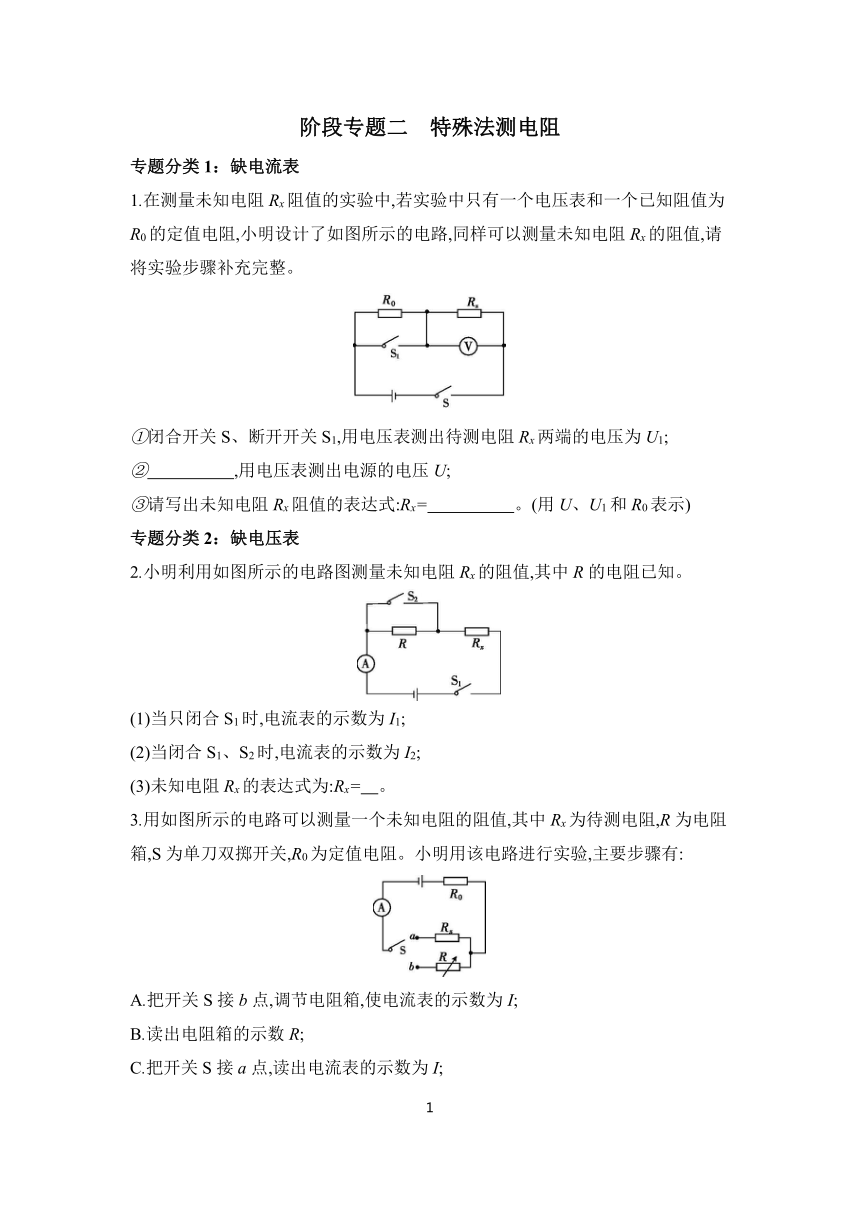

阶段专题二　特殊法测电阻
专题分类1：缺电流表
1.在测量未知电阻Rx阻值的实验中,若实验中只有一个电压表和一个已知阻值为R0的定值电阻,小明设计了如图所示的电路,同样可以测量未知电阻Rx的阻值,请将实验步骤补充完整。
①闭合开关S、断开开关S1,用电压表测出待测电阻Rx两端的电压为U1;
②　 　,用电压表测出电源的电压U;
③请写出未知电阻Rx阻值的表达式:Rx=　 　。(用U、U1和R0表示)
专题分类2：缺电压表
2.小明利用如图所示的电路图测量未知电阻Rx的阻值,其中R的电阻已知。
(1)当只闭合S1时,电流表的示数为I1;
(2)当闭合S1、S2时,电流表的示数为I2;
(3)未知电阻Rx的表达式为:Rx=　。
3.用如图所示的电路可以测量一个未知电阻的阻值,其中Rx为待测电阻,R为电阻箱,S为单刀双掷开关,R0为定值电阻。小明用该电路进行实验,主要步骤有:
A.把开关S接b点,调节电阻箱,使电流表的示数为I;
B.读出电阻箱的示数R;
C.把开关S接a点,读出电流表的示数为I;
D.根据电路图,连接实物,将电阻箱的阻值调至最大。
(1)上述步骤的合理顺序是　 　(只需填写序号)。
(2)步骤 A中电阻箱调节好后示数为30 Ω,若已知R0的阻值为10 Ω,则待测电阻的阻值为　 　Ω。
(3)本实验中的物理思想方法可称为　 　(选填“控制变量法”或“等效替代法”)。
专题分类3：等效替代
4.如图所示,这是某同学用等效替代法测量未知电阻Rx的阻值的电路图。其中电源电压恒定不变,R0是符合实验要求的变阻箱,R是滑动变阻器。下列是她的实验过程记录,请选出正确的操作顺序 ( )
①只闭合开关Sx,将滑片P移至某一适当位置记下电压表示数U;
②将滑片P滑至b端,只闭合开关Sx,将滑片P移至某至一适当位置记下电压示数U;
③只闭合S0,移动滑片P并调节变阻箱R0接入电路的阻值,使电压表示数仍为U,则Rx=R0;
④只闭合S0,只调节变阻箱R0接入电路的阻值,使电压表示数仍为U,则Rx=R0。
A.①③　　　　　　B.①④
C.②④ D.②③
阶段专题二　特殊法测电阻参考答案
1.②再闭合开关S1
③
2.
3.(1)DCAB　(2)30　(3)等效替代法
4.C
