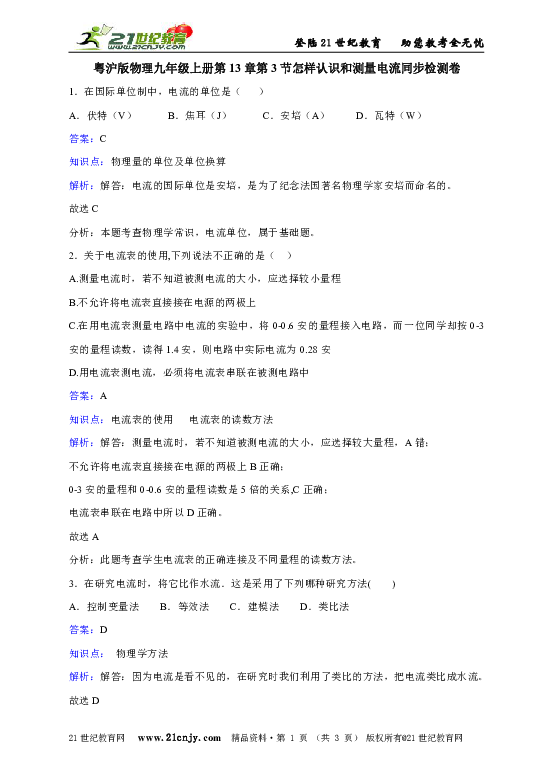

粤沪版物理九年级上册第13章第3节怎样认识和测量电流同步检测卷
1．在国际单位制中，电流的单位是（ ）
A．伏特（V） B．焦耳（J） C．安培（A） D．瓦特（W）
答案：C
知识点：物理量的单位及单位换算
解析：解答：电流的国际单位是安培，是为了纪念法国著名物理学家安培而命名的。
故选C
分析：本题考查物理学常识，电流单位，属于基础题。
2．关于电流表的使用,下列说法不正确的是（ ）
A.测量电流时，若不知道被测电流的大小，应选择较小量程
B.不允许将电流表直接接在电源的两极上
C.在用电流表测量电路中电流的实验中，将0-0.6安的量程接入电路，而一位同学却按0-3安的量程读数，读得1.4安，则电路中实际电流为0.28安
D.用电流表测电流，必须将电流表串联在被测电路中
答案：A
知识点：电流表的使用 电流表的读数方法
解析：解答：测量电流时，若不知道被测电流的大小，应选择较大量程，A错；
不允许将电流表直接接在电源的两极上B正确；
0-3安的量程和0-0.6安的量程读数是5倍的关系,C正确；
电流表串联在电路中所以D正确。
故选A
分析：此题考查学生电流表的正确连接及不同量程的读数方法。
3．在研究电流时，将它比作水流．这是采用了下列哪种研究方法( )
A．控制变量法 B．等效法 C．建模法 D．类比法
答案：D
知识点： 物理学方法
解析：解答：因为电流是看不见的，在研究时我们利用了类比的方法，把电流类比成水流。故选D
分析：物理中也经常用到的研究方法，如控制变量法可以用于研究比较运动快慢、电流与电压和电阻的关系等有多个物理量之间关系等；等效法可用于串联总电阻与各电阻之间的关系等；建模法可用于给磁场建立模型——磁感线；如把电流类比成水流，用到了类比的方法。

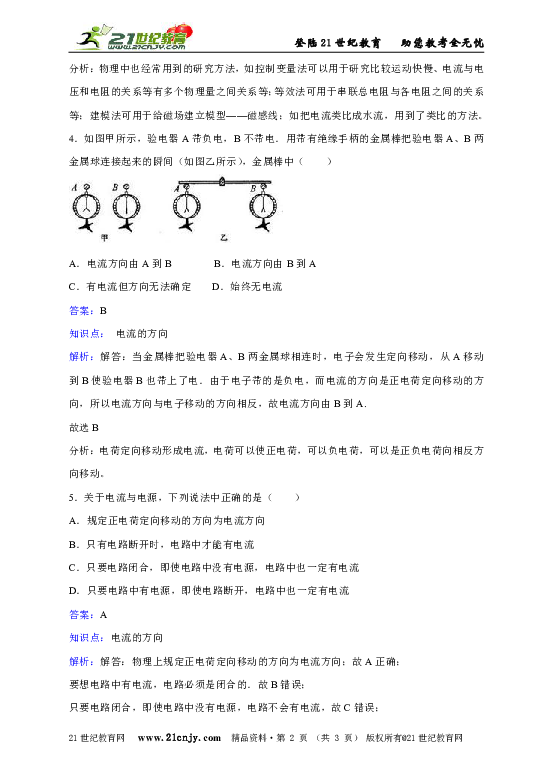

4．如图甲所示，验电器A带负电，B不带电．用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（　　）

A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
答案：B
知识点： 电流的方向
解析：解答：当金属棒把验电器A、B两金属球相连时，电子会发生定向移动，从A移动到B使验电器B也带上了电．由于电子带的是负电，而电流的方向是正电荷定向移动的方向，所以电流方向与电子移动的方向相反，故电流方向由B到A.
故选B
分析：电荷定向移动形成电流，电荷可以使正电荷，可以负电荷，可以是正负电荷向相反方向移动。
5．关于电流与电源，下列说法中正确的是（　　）
A．规定正电荷定向移动的方向为电流方向
B．只有电路断开时，电路中才能有电流
C．只要电路闭合，即使电路中没有电源，电路中也一定有电流
D．只要电路中有电源，即使电路断开，电路中也一定有电流
答案：A
知识点：电流的方向
解析：解答：物理上规定正电荷定向移动的方向为电流方向；故A正确；
要想电路中有电流，电路必须是闭合的．故B错误；
只要电路闭合，即使电路中没有电源，电路不会有电流，故C错误；
电路断路不会有电流．故D错误；
故选A
分析：物理上规定正电荷定向移动的方向为电流方向；要想电路中有电流，电路必须是闭合的。
6．关于电流的概念，下列说法中正确的是（　　）
A．电流表示电荷移动的快慢
B．电流强度表示电流的大小
C．通过导体横截面的电荷量越多，则导体中的电流就越大
D．通电时间越长，则导体中的电流就越小
答案：B
知识点： 电流的强弱 电流的方向
解析：解答：电流是单位时间内通过导体横截面的电荷量，用电流强度表示电流的大小，故A不符合题意，B符合题意;
通过导体横截面的电荷量越多，由公式可知，通电时间的大小无法判断，所以无法判断电流的大小，故C不符合题意；
通电时间越长，由公式可知，电荷量的大小无法判断，所以无法判断电流的大小，故D不符合题意。
故选B
分析：电流是单位时间内通过导体横截面的电荷量，用电流强度表示电流的大小；由公式可计算电流大小。
7．在下列四幅图中的四个电路中，电流表的接法正确的是（　　）
A．
B．
C．
D．
答案：A
知识点：电流表的使用
解析：解答：A、电流表串联，且正进负出，符合连接要求；
B、电流表的正负接线柱接反了，接法错误，不合题意；
C、电流表并联在了灯泡两端，会造成短路，接法错误，不合题意；
D、电流表并联在了灯泡两端，且正负接线柱反接，接法错误，不合题意；
故选A
分析：本题考查电流表的使用方法。
8．下列电路中，电流表测L1灯电流的是( )
A．
B．
C．
D．
答案：C
知识点：电流表的使用
解析：解答：电流表使用时与被测电路串联。A图中电流表与L1灯并联，将L1灯短路，不符合题意；
B图中电流表与灯L2串联，测量的是L2灯的电流，不符合题意；
C图中电流表与L1灯串联，测量的是灯L1电流，符合题意，选填C；
D图中电流表在干路上，测量的是并联电路总电流，不符合题意。
故选C
分析：电流表应该和所测用电器串联。
9．下列说法错误的是（ ）
A．负电荷定向移动可以形成电流
B．物理学规定正电荷定向移动的方向为电流方向
C．在电源外部，电流从电源正极经用电器流向负极
D．金属导体中自由电子定向移动的方向和电流方向相同
答案：D
知识点：电流的方向
解析：解答：A．负电荷定向移动可以形成电流这种说法是对的，不符合题意；
B．物理学规定正电荷定向移动的方向为电流方向，也符合物理学的定义，不符合题意；
C．在电源外部，电流从电源正极经用电器流向负极，这种说法也符合物理学中电流的定义，不符合题意；
D．金属导体中自由电子定向移动的方向和电流方向相反，而不是相同，所以D错误，不符合题意；
故选D
分析：物理学规定电荷的定向移动形成电流，把正电荷定向移动的方向规定为电流的方向，在金属导体中，能够自由移动的是自由电子；电流的方向就是自由电子定向移动的相反方向。
10．在如图所示的电路中，闭合开关，下列说法中正确的是（ ）
A．电流表测的是通过灯L1的电流
B．电流表测的是通过灯L1和L2的总电流
C．取下灯L1后L2仍然会亮，电流表有读数
D．取下灯L2后L1也不亮，电流表无读数
答案：C
知识点： 电流的强弱 电流的测量 电流表的使用
解析：解答：因为这是一个并联电路，因为电路中有两条电流的通路，并且每条电路上都有一个用电器。电流表和L2串联在一条支路上，所以电流表测的是通过L2的电流。由于两灯是并联连接，各支路互不影响。所以选项C正确。
故选C
分析：解决这类题目，应先根据实物图画出电路图，弄清是什么电路，然后弄清各表的作用。
11．下列关于金属中电流方向的说法中，正确的是（　）
A.自由电子定向移动的方向和电流方向相反
B.自由电荷定向移动的方向为电流方向
C.自由电子实际移动的方向为电流方向
D.正电荷实际定向移动的方向为电流的方向
答案：A
知识点：电流的方向 金属导电的实质
解析：解答：金属导体中的电流实际上是依靠自由电子的定向移动形成的，不是正电荷实际定向移动形成的。自由电子带负电，电流的方向与负电荷定向移动的方向相反。
故选A
分析：电荷的定向移动形成电流，把正电荷的定向移动的方向规定为电流方向。电荷包括正电荷和负电荷。
12．“0.15A”最可能是下列哪个用电器工作时的电流（ ）
A．家用电冰箱 B．家用空调器 C．普通计算器 D．普通的白炽灯
答案：D
知识点： 电流的强弱
解析：解答：家用电器正常工作电压为220V，若电流为0.15A，其功率为P=UI=220V×0.15A=33W，家用电冰箱功率在几百瓦，A错；
家用空调器通常在一千瓦左右，B错误；
普通计算器使用纽扣电池，容量小，电流通常不到1毫安，C错误；
普通的白炽灯功率通常在几十瓦，D正确；
故选D
分析：本题考查常用电器的电流强弱的判断，属于基础题。
13．下列关于电流的说法中正确的是（ ）
A．导体中有电流通过时，导体两端就一定有电压
B．自由电子定向移动的方向为电流的方向
C．只要电荷移动就能形成电流
D．电路中有电源就一定有电流
答案：A
知识点：电流的形成 电流的方向
解析：解答：电压使电路中形成电流，所以如果导体中有电流，导体两端一定有电压，A对；正电荷的定向移动方向为电流方向，自由电子带负电，是负电荷，它的定向移动方向与电流方向相反，B错；
电荷的定向移动形成电流，杂乱无章的运动不会形成电流，C错；
电路中有电源，电路是通路，才有电流，D错。
故选A
分析：正电荷的定向移动方向为电流方向，形成电流的条件是有电压，且电路是通路。
14．在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（　　）
A．L1的电流大于L2的电流
B．L1的电流小于L2的电流
C．L1的电流等于L2的电流
D．无法比较L1、L2的电流大小
答案：B
知识点：电流的测量 电流表的使用 电流表的读数方法
解析：解答：观察图乙知电流表选用量程为0～0.6A，分度值为0.02A，A1的示数为0.5A；观察图丙知电流表选用量程为0～3A，分度值为0.1A，A2的示数为1A，所以通过L1的电流小于通过L2的电流，选项B正确。
故选B
分析：本题考查电流表的使用和读数，是必备知识。
15．下列电路中，电流表测L1灯电流的是( )
A．
B．
C．
D．
答案：C
知识点：电流表的使用
解析：解答：电流表使用时与被测电路串联。A图中电流表与L1灯并联，将L1灯短路，不符合题意；
B图中电流表与灯L2串联，测量的是L2灯的电流，不符合题意；
C图中电流表与L1灯串联，测量的是灯L1电流，符合题意，选填C；
D图中电流表在干路上，测量的是并联电路总电流，不符合题意。
故选C
分析：电流表应该和所测用电器串联。
16．下列关于电流表和电压表的使用方法，不正确的是（　　）
A． 必须正确选择电流表的量程
B． 测量电流时，必须将电流表与被测用电器串联
C． 电流表的量程改变后，每小格表示的值仍保持不变
D． 连接时必须使电流从“+”接线柱流进，从“-”接线柱流出
答案：C
知识点： 电流表的使用
解析：解答：电流表和电压表在使用时有相同点也有不同点，相同点：电流都需要从正接线柱流进，负接线柱流出；都需要选择合适的量程，不能超量程。不同点：电流表要和被测电路串联，电压表要和被测电路并联；电流表不能不经用电器直接接到电源两端，而电压表可以。电流表和电压表都有两个量程，大量程都是小量程的五倍。
故选C
分析：本题考查电流表和电压表的使用方法,是电学中必须掌握的两种测量仪器。
17. 如图是简化了的玩具警车的电路图，以下说法中正确的是（ ）
A. 开关S1控制整个电路
B. 电动机与小灯泡工作时互不影响
C. 电动机与小灯泡工作时两端的电压不相等
D. 开关S1、S2都闭合时电动机与小灯泡是串联的
答案：B
知识点：串联电路和并联电路的辨别
解析：解答：由图可知，电动机与小灯泡分别与电池的正负极形成通路，故它们是并联的，工作时互不影响，且电动机与小灯泡工作时两端的电压相等。S1和小灯泡串联，控制小灯泡；S1和电动机串联，控制电动机。
故选B
分析：本题考查对电路的辨别，是电学基础题。
18．下图所示为用电流表测量通过灯L1的电流的电路图，其中电路连接正确的是（　　）
A．
B．
C．
D．
答案：D
知识点：电流的测量 电流表的使用
解析：解答：在A选项中两个灯泡是并联的，电流表串联在灯泡L1的支路，可是电流表的接线柱接反了；
B选项中电流表接在灯泡L2的支路，测量的的是灯泡L2的电流；
C选项中电流表测量的干路的总电流；
D选项电流表测量的是通过灯L1的电流。
故选D
分析：电流表应该串联在被测电路中。电流从电流表的正接线柱流入，从负接线柱流出。
19．如图甲所示的电路，当开关S闭合后，两电流表的指针偏转如乙图所示，其中a电流表测量的是通过 （选填：“电源”、“L1”或“L2”）的电流，b电流表的读数应为
A．
答案：L1 |1.2
知识点：电流的测量 电流表的使用 电流表的读数方法
解析：解答：由图可知，灯L1、L2并联，电流表a测L1的电流，电流表b测干路的电流，由此可知，a电流表的读数应小于b电流表的读数，则b电流表的量程为0—3A， 读数应为1.2A。
分析：本题考查电流表读数，读数时要分清量程以及分度值。
20．通过某导体的电流是0.5A，它表示的物理意义是1秒内通过导体横截面的电量是____库，若通电1分钟，通过导体横截面积的电荷量是_____库。
答案：0.5|30
知识点： 电流的强弱
解析：解答：，0.5A的物理意义是1秒内通过导体横截面的电量是0.5库；若通电1分钟，通过导体横截面积的电荷量是Q=It=0.5A×60s=30C。
分析：电流是指1秒内通过导体某一横截面的电量的多少。
21．__________的定向移动形成电流，人们规定________________________的方向为电流方向。
答案：电荷| 正电荷定向
知识点：电流的方向
解析：解答：人们规定正电荷定向移动的方向为电流的方向，负电荷定向移动的反方向也是电流的方向。
分析：电荷的定向移动形成电流， 电荷包括自由电子和阴阳离子，其中自由电子和阴离子带负电，阳离子带正电。
22．如图甲所示的电路，电流表A1与A2的指针位置如图乙所示，则电流表A1的示数是 A，通过灯L2的电流是 A．
答案：0.26|0.34
知识点：电流的测量 电流表的读数方法
解析：解答：灯L1与灯L2并联，电流表A2测量干路的电流I，电流表A1测量通过支路L1的电流I1。
根据并联电路电流规律可知：干路电流大于支路电流．而从两表指针偏转位置来看，A2偏转的角度比A1偏转的角度小，说明这两表使用的量程不同．由此得出：A2一定使用的是3A量程，A1使用的是0.6A量程．
3A量程的分度值是0.1A，所以A2的读数是0.6A；0.6A量程的分度值是0.02A，所以A1的读数是0.26A．
根据并联电路电流规律：I=I1+I2，得灯L2的电流：I2=I-I1=0.6A-0.26A=0.34A。
分析：并联电路中干路电流等于各支路电流之和。
23．实验室中，常用 来测量物体的质量。在“探究平面镜成像的特点”实验中，平面镜应 纸面放置。在“探究导体中的电流与电压关系”的实验中，电流表的示数如图所示，电流为 安，电流表应与导体 （选填“串联”或“并联”）。
答案：天平|垂直|1.5|串联
知识点：电流的测量 电流表的使用 电流表的读数方法
解析：解答：实验室中，常用天平来测量物体的质量；
在“探究平面镜成像的特点”实验中，平面镜应垂直纸面放置，否则不能用另一个蜡烛找的蜡烛的像；
如图所示,电流表量程为0-3A,分度值为0.1A.电流表的示数为1.5安,电流表应于导体串联。
分析：本题考查质量测量和平面镜成像实验，以及电流表的使用，是一道综合考查实验仪器的题目，但是难度不大。
24．右图是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b 分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线 （填“a”或“b”）流入电流表，其示数是 A．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“ ”的接线柱相连，b与标有“ ”的接线柱相连．
答案：a|0.4|0.6|﹣
知识点：电流的测量 电流表的使用 电流表的读数方法
解析：解答：由图知，电流表指针偏向了0刻度线的左侧，原因是正负接线柱接反了，也就是电流从导线a进入了电流表；
此时电流表选择的是0～3A量程，对应的分度值为0.1A，此时的示数是0.4A；
为测量正确并且读数误差较小，需要改变进入电流表的电流方向，改接小量程，所以需要将导线a与标有“0.6”的接线柱相连，b与标有“﹣”的接线柱相连。
分析：此题考查的是电流表使用和读数方法，属于基本技能的考查，难度较小，容易解答；使用电流表测量电路电流时，必须：使电流表与用电器串联；电流从正接线柱流入，从负接线柱流出；根据电流大小选择合适的量程。
25．在“用滑动变阻器改变电路电流”实验中，实验室提供的实验器材如图16中所示。请你设计电路，要求：闭合电键后，小灯发光，当滑动变阻器的滑片P自中点向左移动时，电流表的示数不断变小。在方框中画出你设计的电路图__________。在连接电路时，电键应处于__________状态（选填“断开”或“闭合”），电流表应__________（选填“串联”或“并联”）在被测电路中。
答案：电路图如图：
|
断开|串联
知识点：电流的测量 电流表的使用 电流表的读数方法
解析：解答：由所给的实验器材及题意分析可知，把所给的器材依次串联组成电路，但要使滑动变阻器的滑片P自中点向左移动时，电阻变大，电流从电流表的正接线柱流入，从负接线柱流出．电路图如下：
在连接电路时，为防止连接错误，造成电流过大烧坏仪器及电源，电键应处于断开状态；测量电路电流的电流表必须串联在电路中。
分析：在连接电路时，为防止连接错误，造成电流过大烧坏仪器及电源，电键应处于断开状态；测量电路电流的电流表必须串联在电路中。
A
电池 电键
图
小灯 滑动变阻器 电流表 导线
图
