粤沪版物理九年级上册第13章第6节
探究串、并联电路中的电压同步检测卷

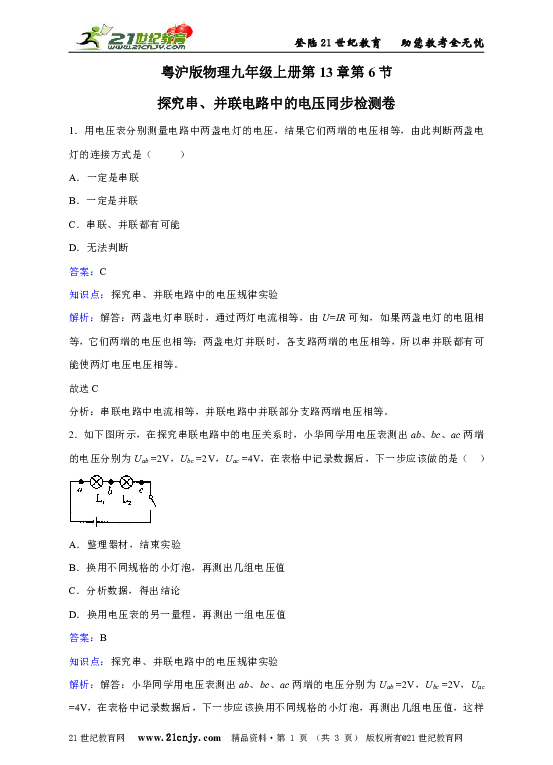

1．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是（ ）
A．一定是串联
B．一定是并联
C．串联、并联都有可能
D．无法判断
答案：C
知识点：探究串、并联电路中的电压规律实验
解析：解答：两盏电灯串联时，通过两灯电流相等，由U=IR可知，如果两盏电灯的电阻相等，它们两端的电压也相等；两盏电灯并联时，各支路两端的电压相等，所以串并联都有可能使两灯电压电压相等。
故选C
分析：串联电路中电流相等，并联电路中并联部分支路两端电压相等。
2．如下图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab =2V，Ubc =2V，Uac =4V，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验
B．换用不同规格的小灯泡，再测出几组电压值
C．分析数据，得出结论
D．换用电压表的另一量程，再测出一组电压值
答案：B
知识点：探究串、并联电路中的电压规律实验
解析：解答：小华同学用电压表测出ab、bc、ac两端的电压分别为Uab =2V，Ubc =2V，Uac =4V，在表格中记录数据后，下一步应该换用不同规格的小灯泡，再测出几组电压值，这样可以使实验具有普遍性,所以B正确。
故选B
分析：为了使结论更具有普遍性，研究串联和并联电路的电压和电流时为了实验结论具有普遍性，采用相同灯泡和不同灯泡进行多次实验。
3．有若干个在各自正常的电压下都能正常发光的灯泡，把它们并联在同一电路中，它们相等的物理量是 ( )
A.亮度 B.电流 C.电压 D.电功率
答案：C
知识点：并联电路的电压规律
解析：解答：因为是并联在同一电路中，所以各灯两端的电压是相等的。
故选C
分析：并联电路中，各用电器两端的电压总是相等的。

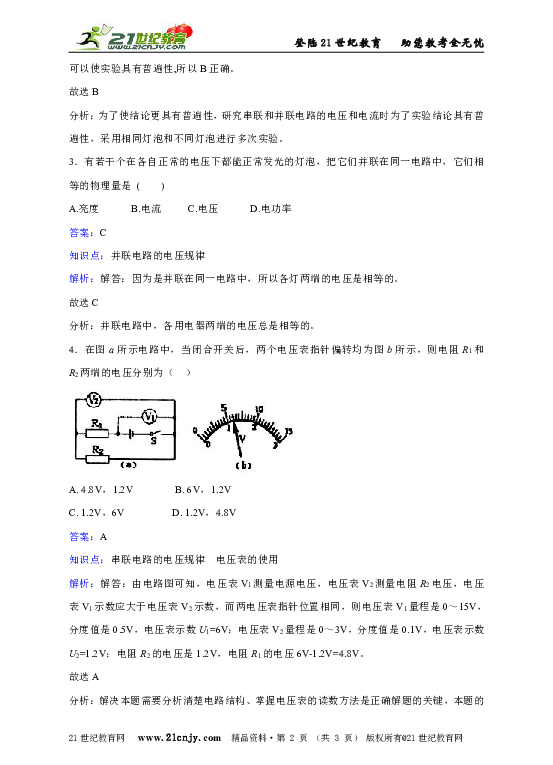

4．在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为（ ）
A. 4.8V，1.2V B. 6V，1.2V
C. 1.2V，6V D. 1.2V，4.8V
答案：A
知识点：串联电路的电压规律 电压表的使用
解析：解答：由电路图可知，电压表V1测量电源电压，电压表V2测量电阻R2电压，电压表V1示数应大于电压表V2示数，而两电压表指针位置相同，则电压表V1量程是0～15V，分度值是0.5V，电压表示数U1=6V；电压表V2量程是0～3V，分度值是0.1V，电压表示数U2=1.2V；电阻R2的电压是1.2V，电阻R1的电压6V-1.2V=4.8V。
故选A
分析：解决本题需要分析清楚电路结构、掌握电压表的读数方法是正确解题的关键，本题的难点是确定两个电压表的量程。

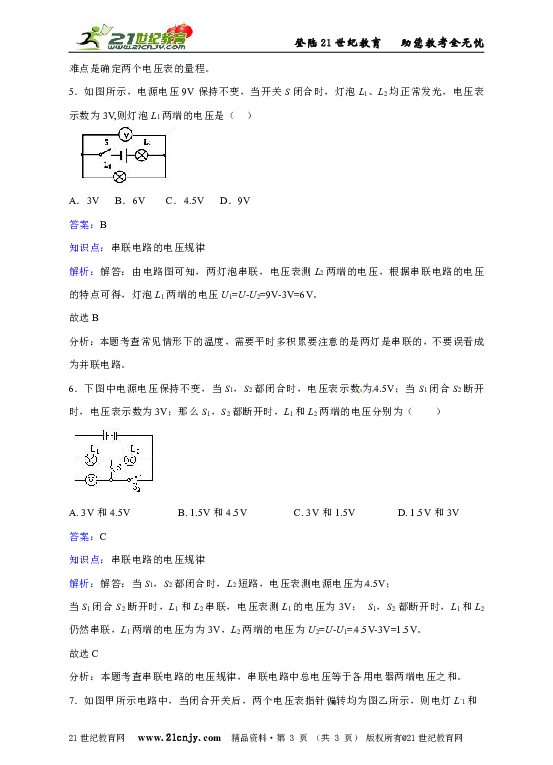

5．如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V,则灯泡L1两端的电压是（ ）
A．3V B．6V C．4.5V D．9V
答案：B
知识点：串联电路的电压规律
解析：解答：由电路图可知，两灯泡串联，电压表测L2两端的电压，根据串联电路的电压的特点可得，灯泡L1两端的电压U1=U-U2=9V-3V=6V。
故选B
分析：本题考查常见情形下的温度，需要平时多积累要注意的是两灯是串联的，不要误看成为并联电路。
6．下图中电源电压保持不变，当S1，S2都闭合时，电压表示数为4.5V；当S1闭合S2断开时，电压表示数为3V；那么S1，S2都断开时，L1和L2两端的电压分别为（ ）
A. 3V和4.5V B. 1.5V和4.5V C. 3V和1.5V D. 1.5V和3V
答案：C
知识点：串联电路的电压规律
解析：解答：当S1，S2都闭合时，L2短路，电压表测电源电压为4.5V；
当S1闭合S2断开时，L1和L2串联，电压表测L1的电压为3V； S1，S2都断开时，L1和L2仍然串联，L1两端的电压为为3V，L2两端的电压为U2=U-U1=4.5V-3V=1.5V。
故选C
分析：本题考查串联电路的电压规律，串联电路中总电压等于各用电器两端电压之和。
7．如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电灯L1和L2两端的电压分别为（ ）
A．4.8 V,1.2 V B．6 V,1.2 V C．1.2 V,6 V D．1.2 V,4.8 V
答案：A
知识点：串联电路的电压规律 电压表的读数方法
解析：解答：如图电路为两个灯泡串联，电压表V1测量电源电压，即两灯泡的总电压，电压表V2测量灯泡L2的电压，所以V1的示数大于V2的示数，两电压表的指针位置相同，即V1用的是大量程，读数为6V；V2用的是小量程，读数为1.2V，即L2两端电压为U2=1.2V，由串联分压可得灯泡L1两端的电压为U1=U-U2=6V-1.2V=4.8V。
故选A
分析：串联电路中总电压等于串联各用电器两端电压之和。
8． 在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2 的示数应为（ ）
A.1.5V B.3.8V C.2.3V D.6.1V
答案：A
知识点：串联电路的电压规律
解析：解答：两灯泡串联，电压表V1测量LI两端电压,电压表V2测量L2两端电压，电压表V测量电源电压，由串联电路电压特点U=U1+U2得电压表V2 的示数U2=U-U1=3.8V-2.3V=1.5V。
故选A
分析：串联电路中总电压等于串联各用电器两端电压之和。
9．如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是（ ）
A. 3V B. 6V C. 4.5V D. 9V
答案：B
知识点：串联电路的电压规律
解析：解答：由图可知，灯泡L1、L2串联，电压表与灯泡L2并联，电压表测灯泡L2的电压，所以，灯泡L2两端的电压U2=3V，则灯泡L1两端的电压是U1=U-U2=9V-3V= 6V。
故选B
分析：串联电路中总电压等于串联各用电器两端电压之和。
10．如图所示，电源电压是6V且保持不变，开关S闭合后，电压表的示数为2V，则（ ）
A．L1两端的电压是2V B．L2两端的电压是4V
C．L1两端的电压是4V D．L2两端的电压是6V
答案：C
知识点：串联电路的电压规律
解析：解答：由图可知，灯泡L1与L2串联，电压表测灯泡L2的电压。所以，L2两端的电压是U2=2V，由串联电路电压的特点可知，L1两端的电压是U1=U-U2=6V -2V =4V。
故选C
分析：串联电路中总电压等于串联各用电器两端电压之和。
11．如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是（ ）
A．3V B． 6V C． 4.5V D． 9V
答案：B
知识点：串联电路的电压规律
解析：解答：由图可知，灯泡L1、L2串联，电压表与灯泡L2并联，电压表测灯泡L2的电压，所以，灯泡L2两端的电压U2=3V，则灯泡L1两端的电压是U1=U-U2=9V-3V= 6V。
故选B
分析：串联电路中总电压等于串联各用电器两端电压之和。
12．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（　　）
A．4.5V B．5.5V C．3V D．2V
答案：A
知识点：电压表的使用 串联电路的电压规律
解析：解答：电路中三个灯泡串联，电压表V1测L1和L2两端的总电压，电压表V2测L2和L3两端的总电压，由串联电路的电压特点，L1两端的电压U1=12V-9V=3V，L3两端的电压U3=12V-7.5V=4.5V，L2两端的电压U2=12V-3V-4.5V=4.5V。
故选A
分析：串联电路中总电压等于串联各用电器两端电压之和。
13． 如图所示的电路图，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法不正确的是（　　）
A．电源电压为9V
B．灯L1两端的电压为4V　
C．灯L2两端的电压为4V
D．灯L1和灯L2的总电压为9V
答案：B
知识点：电压表的使用 串联电路的电压规律
解析：解答：当开关S接到a时，两灯泡串联，电压表测两灯的总电压，即电源电压，所以电源的电压U=9V，故选项AD正确；
当开关接到b时，两灯泡串联，电压表测L2两端的电压，即灯L2两端的电压U2=4V，选项C正确；
由串联电路的电压特点，灯L1两端的电压U1=U-U2=9V-4V=5V，选项B错误。
故选B
分析：本题关键是对电路图的分析。
14．在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为（　　）

A．1.5V B．3.8V C．2.3V D．6.1V
答案：A
知识点：串联电路的电压规律
解析：解答：根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压，由于串联电路两端电压等于各部分电路电压之和，因此V2的示数为U2=3.8V-2.3V=1.5V。
故选A
分析：串联电路中总电压等于串联各用电器两端电压之和。
15．在探究电路的电压规律实验时用了图中的某个电路，已知R1>R2，电压表V1、V2、V3的读数分别是4V，2V，6V，测量时的电路图应是（ ）
A．
B．
C．
D．
答案：D
知识点：探究串、并联电路中的电压规律实验
解析：解答：因为三个电压表的示数不相等，所以肯定不是并联电路，排除A、C，在串联电路中，由串联电路分压规律可知电阻大的分得的电压也大，因为R1>R2，所以R1两端电压应大于R2两端电压，D正确。
故选D
分析：并联电路中并联部分支路两端电压相等；串联电路中总电压等于串联各用电器两端电压之和。
16．如图所示的电路中，已知电源电压为6V，L1和L2都正常发光，对于V1、V2、V3三只电压表的示数，下列各组数据中正确的一组是（ ）
A．6V；6V；6V B．2V；4V；6V
C．6V；4V；2V D．0V；6V；4V
答案：C
知识点：探究串、并联电路中的电压规律实验
解析：解答：根据电路图可知，两个灯泡串联，电压表V1测量电源电压，电压表V2测量L2两端电压，电压表V3测量L1两端电压，故电压表V1的示数为6V；又因为串联电路两端电压等于各部分电压之和，所以电压表V2、V3的示数和等于6V，故ABD错误，C正确。
故选C
分析：本题关键是搞清楚各个电压表所测电压。
17．关于并联电路，下列说法正确的是（ ）
A．并联电路的等效电阻大于每一个并联的电阻
B．并联电路中，干路电流等于每个支路的电流
C．并联电路中，干路两端的电压等于每个支路两端的电压
D．并联电路的支路越多，等效电阻越大
答案：C
知识点：并联电路的电路特点
解析：解答：电阻的并联实质是增大了导体的横截面积，所以并联电路的等效电阻比任何一个分电阻都小，且并联电路的支路越多，等效电阻越小，故A、D错误；
在并联电路中，干路中的电流等于各支路电流之和，故B错误；
并联电路中各支路两端的电压相等，故C正确。
故选C
分析：阻的并联实质是增大了导体的横截面积，所以并联电路的等效电阻比任何一个分电阻都小，且并联电路的支路越多，等效电阻越小；在并联电路中，干路中的电流等于各支路电流之和；并联电路中各支路两端的电压相等。
18．小王家的卫生间有一只换气扇和一盏照明灯，它们的电路连接如图所示。由图可知（ ）
A．换气扇和照明灯必须同时工作
B．换气扇和照明灯不能同时工作
C．它们工作时两端的电压一定相等
D．它们工作时通过的电流一定相等
答案：C
知识点：并联电路的电流规律 并联电路的电压规律
解析：解答：由电路图可知，照明灯和换气扇并联，它们可以独立工作、互不影响；开关S1控制换气扇，开关S2控制照明灯；并联电路电压相等，换气扇与照明灯并联，它们工作时两端电压一定相等，综合上述分析可知答案C正确。
故选C
分析：各用电器若不相互影响，则用电器之间是并联的；并联电路电压特点：并联部分支路两端电压相等。
19．如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示，电压表V1的量程是 ,电压表V2的量程是 ，小灯泡L1上的电压U1=________V。
答案：0~15V|0~3V|2.5
知识点：串联电路的电压规律 电压表的读数方法
解析：解答：电压表V1和V2的示数分别如图乙所示，电压表V1的示数应当比V2的示数大，因此V1选用的是大量程0～15V，V2选用的是小量程0～3V。V1的示数显示的是电源电压U=5V，V2的示数显示的是L2两端的电压U2=2.5V，因此L1两端的电压U1=U-U2=5V-2.5V=2.5V。
分析：本题考查了串联电路电压的规律，解题的关键是电压表量程的判断。
20．如图所示，开关闭合后，电压表V1的示数为3.2V，电压表的V2示数为6V，灯L2两端的电压为 V。
答案：2.8
知识点：串联电路的电压规律
解析：解答：由图可知，两个灯泡串联，电压表V1测量灯L1两端的电压，电压表的V2测量电源的电压。则灯L2两端的电压为U2=U-U1=6V-3.2V=2.8V。
分析：本题关键是对电路图的分析，不要因为电路图的误导，图中两灯应该是串联的。
21．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为 V，L2两端的电压为 V．
答案：1.5V|4.5V
知识点：串联电路的电压规律 电压表的读数方法
解析：解答：由图可知，灯L1与 L2是串联，电压表与灯L1并联，测与灯L1的电压，则L1两端的电压为1.5V，L2两端的电压为U2=U-U1=6V-1.5V=4.5V。
分析：串联电路中总电压等于串联各用电器两端电压之和；电压表读数是要搞清楚量程和分度值才能读正确。
22．如图所示，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1两端的电压为 V；通过灯L1和灯L2的电流是 （选填“L1”、“L2”或“一样”）大．
答案：4|一样
知识点：串联电路的电压规律 串联电路的电流规律
解析：解答：由图可知，灯L1和灯L2串联，电压表测灯L2两端的电压。所以，灯L2两端的电压为U2=2V，则灯L1两端的电压为U1=U-U2=6V-2V= 4V；由于串联电路中的电流各处相等，所以，通过灯L1和灯L2的电流是一样大。
分析：串联电路中的电流各处相等；串联电路中总电压等于串联各用电器两端电压之和。
23．如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端的到电压分别为 V和 V．
答案：4.8|1.2
知识点：串联电路的电压规律
解析：解答：由图可知，电阻R1和R2串联，电压表V1测电源电压，电压表V2与电阻R2并联，则电压表V2测R2两端的到电压。由此可知，电压表V1的示数大于电压表V2的示数，两个电压表的指针均为图乙所示，说明两个电压表的量程不同，电压表V1的量程应该是15V，示数为6V；电压表V2的量程应该是3V，示数为1.2V。所以，电阻R2两端的电压为1.2V；电阻R1两端的电压为U1=U-U2=6V -1.2V=4.8V。
分析：本题关键是电压表的量程的确定。
24．在探究“串联电路电压的规律”实验中：
（1）要用电压表测灯L2两端的电压．连接电路如图甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．
答案： 电路图如图所示：
（2）改正电路后，闭合开关．如图乙所示，电压表的示数为______V，若电源电压为3V，则灯L1两端的电压是______V．
答案： 1.2|1.8
知识点：探究串、并联电路中的电压规律实验
解析：解答：（1）图中电压表与灯泡L1串联后再与灯泡L2并联，不符合题意。所以正确的电路图如图所示：
（2）电压表测量的是灯泡L2两端的电压，电压表的量程是0～3V，所以电压表的示数为1.2V；若电源电压为3V，根据串联电路的电压规律可得灯L1两端的电压是U1=U-U2=1.8V。
分析：本题考查了电路的连接和串联电路电压的规律。电压表测量用电器两端的电压时，跟被测用电器并联，并且注意正负接线柱。电压表读数时，要先看清楚选择的量程和分度值，然后根据指针的位置读数。串联电路中。总电压大于各用电器两端的电压之和。
25．为探究并联电路中电压的规律，实验室提供的器材有：干电池组（电压为3V）、电压表、多个小灯泡、开关、导线若干。
（1）请用笔画线代替导线，把电路连接完整，要求电压表测量灯L1两端的电压。
答案： 电路图如下：
（2）电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为 V。根据这组数据，该小组得出并联电路中电压的规律．你认为实验的疏漏之处是 。
答案： 2.6V|没有更换不同规格的灯泡进行多次实验，规律不具有普遍性
知识点：探究串、并联电路中的电压规律实验
解析：解答：（1）若要求电压表测量灯L1两端的电压，应让电压表与灯L1两端并联，且电流从电压表的正接线柱流进，负接线柱流出；由于干电池组（电压为3V），所以电压表的量程应选0~3V。所以电路图如图所以：
（2）由于干电池组（电压为3V），所以电压表的量程应选0~3V，所以其值为2.6V。因为由一组数据得出结论，具有一定的偶然性，所以应更换不同规格的灯泡进行多次实验，寻找普遍规律。
分析：物理实验中应该进行多次实验，寻找普遍规律，一次数据得出的结论由偶然性，不具有说服力。
甲 乙
