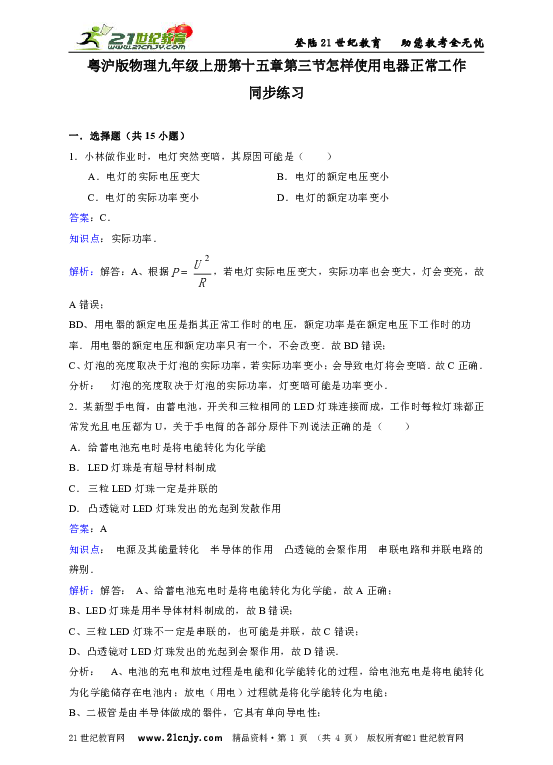

粤沪版物理九年级上册第十五章第三节怎样使用电器正常工作
同步练习
　
一．选择题（共15小题）
1．小林做作业时，电灯突然变暗，其原因可能是（　　）
　 A．电灯的实际电压变大 B． 电灯的额定电压变小
　 C．电灯的实际功率变小 D． 电灯的额定功率变小
答案：C．
知识点：实际功率．
解析：解答：A、根据，若电灯实际电压变大，实际功率也会变大，灯会变亮，故A错误；
BD、用电器的额定电压是指其正常工作时的电压，额定功率是在额定电压下工作时的功率．用电器的额定电压和额定功率只有一个，不会改变．故BD错误；
C、灯泡的亮度取决于灯泡的实际功率，若实际功率变小；会导致电灯将会变暗．故C正确．
分析： 灯泡的亮度取决于灯泡的实际功率，灯变暗可能是功率变小．
2．某新型手电筒，由蓄电池，开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U，关于手电筒的各部分原件下列说法正确的是（　　）
A． 给蓄电池充电时是将电能转化为化学能
B． LED灯珠是有超导材料制成
C． 三粒LED灯珠一定是并联的
D． 凸透镜对LED灯珠发出的光起到发散作用
答案：A
知识点： 电源及其能量转化 半导体的作用 凸透镜的会聚作用 串联电路和并联电路的辨别．
解析：解答： A、给蓄电池充电时是将电能转化为化学能，故A正确；
B、LED灯珠是用半导体材料制成的，故B错误；
C、三粒LED灯珠不一定是串联的，也可能是并联，故C错误；
D、凸透镜对LED灯珠发出的光起到会聚作用，故D错误．
分析： A、电池的充电和放电过程是电能和化学能转化的过程，给电池充电是将电能转化为化学能储存在电池内；放电（用电）过程就是将化学能转化为电能；
B、二极管是由半导体做成的器件，它具有单向导电性；

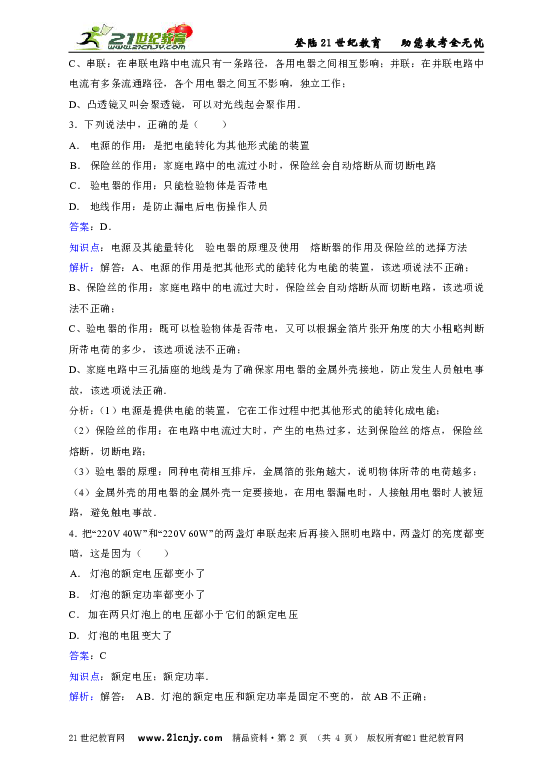

C、串联：在串联电路中电流只有一条路径，各用电器之间相互影响；并联：在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；
D、凸透镜又叫会聚透镜，可以对光线起会聚作用．
3．下列说法中，正确的是（　　）
A． 电源的作用：是把电能转化为其他形式能的装置
B． 保险丝的作用：家庭电路中的电流过小时，保险丝会自动熔断从而切断电路
C． 验电器的作用：只能检验物体是否带电
D． 地线作用：是防止漏电后电伤操作人员
答案：D．
知识点：电源及其能量转化 验电器的原理及使用 熔断器的作用及保险丝的选择方法
解析：解答：A、电源的作用是把其他形式的能转化为电能的装置，该选项说法不正确；
B、保险丝的作用：家庭电路中的电流过大时，保险丝会自动熔断从而切断电路，该选项说法不正确；
C、验电器的作用：既可以检验物体是否带电，又可以根据金箔片张开角度的大小粗略判断所带电荷的多少，该选项说法不正确；
D、家庭电路中三孔插座的地线是为了确保家用电器的金属外壳接地，防止发生人员触电事故，该选项说法正确．
分析：（1）电源是提供电能的装置，它在工作过程中把其他形式的能转化成电能；
（2）保险丝的作用：在电路中电流过大时，产生的电热过多，达到保险丝的熔点，保险丝熔断，切断电路；
（3）验电器的原理：同种电荷相互排斥，金属箔的张角越大，说明物体所带的电荷越多；
（4）金属外壳的用电器的金属外壳一定要接地，在用电器漏电时，人接触用电器时人被短路，避免触电事故．
4．把“220V 40W”和“220V 60W”的两盏灯串联起来后再接入照明电路中，两盏灯的亮度都变暗，这是因为（　　）
A． 灯泡的额定电压都变小了
B． 灯泡的额定功率都变小了
C． 加在两只灯泡上的电压都小于它们的额定电压
D． 灯泡的电阻变大了
答案：C
知识点：额定电压；额定功率．
解析：解答： AB．灯泡的额定电压和额定功率是固定不变的，故AB不正确；
C．两灯泡串联时，电路中的总电阻变大，电路中的电流变小，灯泡两端的实际电压小于灯泡的额定电压，实际功率小于额定功率，灯泡变暗，故C正确；
D．灯泡的电阻随温度的升高而变大，灯泡变暗时，灯丝的电阻小于正常发光时的电阻，故D不正确．
分析： （1）额定电压是指用电器正常工作时的电压，额定功率是指用电器正常工作时的功率，它们具有唯一性；
（2）两灯泡串联时电路中的总电阻变大，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，进一步可知实际功率的变化；
（3）灯泡灯丝的电阻随温度的升高而增大．
5．根据如图所示的两盏白炽灯的铭牌，可以判断（　　）
　 A． 甲灯一定比乙灯亮
　 B． 正常发光时，甲灯的电阻大于乙灯的电阻
　 C． 正常发光时，甲灯的电功率是乙灯电功率的4倍
　 D． 正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍
答案：C
知识点：额定电压 电功率的计算 额定功率．
解析：解答： A、说法错误，只有在额定电压下时，甲灯一定比乙灯亮，若不在额定电压下，则无法比较电功率．
B、说法错误，由知，当额定电压相等时，功率大者，电阻小，甲的额定功率是100W，大于乙的额定功率25W，故应是甲灯的电阻小．
C、说法正确，正常发光时，即为在额定电压下工作，甲灯的电功率是乙灯电功率的4倍．
D、说法错误，消耗的电能与功率和时间有关，不知通电时间时，无法比较消耗的电能．
分析： 根据额定功率的概念和电功率推导公式分析．
6．下面几个灯泡，都在其额定电压下工作，其中亮度最大的是（　　）
　 A．“220V 25W” B． “110V 40W” C． “36V 60W” D． “24V 100W”
答案：D
知识点：额定电压；额定功率．
解析：解答： 灯泡的亮度由它的实际功率确定，灯泡的实际功率越大，灯的亮度也就越大．本题中的四只灯泡都在其额定电压下工作，那么四只灯泡的实际功率分别与它的额定功率相等．而“24V 100W”的灯的额定功率最大，所以此时它的实际功率最大，亮度也就最大．
故选D．
分析： 灯泡的亮度取决于灯泡的实际功率，因灯泡均在额定电压下工作，则比较额定功率的大小即可知正确答案．
7．如图所示，电源电压U=18V，小灯泡L的额定电压为9V．当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片移至最右端时，小灯泡的实际功率为6W．则小灯泡的额定功率和滑动变阻器的最大阻值分别为（　　）
　 A．13.5W 6Ω B． 6W 12Ω C． 6W 27Ω D． 13.5W 12Ω
答案：D．
知识点：额定功率 电路的动态分析
解析：解答：（1）P在中点时（连入电阻为R），灯泡正常发光，说明此时灯泡两端的电压为9V，变阻器两端的电压为9V，
即变阻器的最大阻值R为灯泡电阻RL的两倍，RL=R′=R．
（2）当P移动到最右端时（电阻全连入为R），
，即：，
解得：R=12Ω
RL=R′==6Ω．
分析： 由电路图可知灯泡与滑动变阻器串联．
（1）当滑片位于中点时，灯泡正常发光，其两端的电压和额定电压相等，根据串联电路的电压特点求出电阻两端的电压，再根据串联电路的电流特点和欧姆定律求出此时两电阻之间的关系；
（2）根据表示出电路中的电流，再根据电阻的串联和欧姆定律表示出电路中的电流，联立等式即可求出滑动变阻器的最大阻值，进一步求出灯泡的电阻，利用求出灯泡的额定功率．
8．某同学有一个灯泡，将它与8Ω的电阻串联，当将它们接在24V的电源上时，灯泡恰好能正常发光，该同学测得通过电阻的电流为1.5A．下面的说法中正确的是（　　）
A． 这个灯泡的额定电功率为36 W，额定电压为24 V
B． 这个灯泡的额定电功率为18 W，额定电压为12 V
C． 这个灯泡的额定电功率为20 W，额定电压为12 V
D． 这个灯泡的额定电功率为12 W，额定电压为12 V
答案：B．
知识点：额定功率 额定电压
解析：解答：电阻两端的电压：
=1.5A×8Ω=12V，
灯泡两端的电压：
U灯=U﹣UR=24V﹣12V=12V，
这个灯泡的额定电功率：
=12V×1.5A=18W．
分析： 本题已知电源的电压和灯泡的额定电流以及串联的电阻值．电阻与灯泡串联，则电阻中的电流与灯泡正常工作电流相等，根据欧姆定律可求出电阻两端的电压，根据串联电路电压特点可求得灯泡的额定电压，最后根据P=UI求出灯泡的额定功率．
9．下面最接近空调器的额定功率的是（　　）
　 A．1500W B． 200W C． 50W D． 10W
答案：A．
知识点：额定功率
解析：解答：在我们日常生活中，空调器的额定功率一般为1500W以上，结合选项可知A正确．
分析： 根据我们对生活中常用用电器额定功率的了解去选择．
10．甲、乙两个白炽灯泡，分别标有“220V 40W”和“24V 40W”字样，当它们在各自的电路中正常发光时（　　）
A． 甲灯较亮 B． 乙灯较亮
C． 两灯一样亮 D． 无法比较两灯的亮暗程度
答案：C
知识点：实际功率
解析：解答：由铭牌可知，两灯的额定功率相同；
当它们在各自的电路中正常发光时，其实际功率等于额定功率，由于额定功率相同，则两灯一样亮．
分析：判断灯泡的亮度应依据灯泡的实际功率，根据铭牌可知灯泡的额定电压和额定功率，当灯泡正常工作时，其实际功率等于额定功率．
11．将“PZ220﹣60”的灯泡接入电路中正常发光时，它消耗的电功率（　　）
A一定大于60瓦 B． 一定等于60瓦
C．一定小于60瓦 D． 三种情况都有可能
答案：B．
知识点：实际功率．
解析：解答：“PZ220﹣60”：“220”的含义指灯泡的额定电压是220V，“60”的含义是指灯泡的额定功率为60W．
因为灯泡正常发光时的功率和额定功率相等，
所以灯泡正常发光时，灯泡的电功率为60W．故ACD错误，B正确．
分析： 由灯泡的铭牌可知额定电压和额定功率，灯泡在正常发光时实际电功率等于其额定功率，由此解题．
12．两额定功率都是20W的白炽灯和LED灯，都正常工作时，下列说法正确的是（　　）
　 A．LED灯的实际功率大 B． 白炽灯的实际功率大
　 C．相同时间内白炽灯更耗电 D． 相同时间内它们耗电相同
答案：D
知识点：实际功率
解析：解答：两灯泡的额定功率都相同，所以两盏灯分别在额定电压下工作时，它们的亮度相同，因此实际功率一样大，故A、B错误；
功率相同、正常工作时间相同，根据W=Pt可知消耗的电能相同；故C错误，D正确．
分析：用电器在额定电压下正常工作时的实际功率是额定功率．功率相同、正常工作时间相同，根据W=Pt可知消耗的电能相同；
13．如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（　　）
　A．两灯的实际功率之和等于12W
　B．两灯的实际功率之和大于12W
　C．灯泡L1比灯泡L2亮
　D．灯泡L2比灯泡L1亮
答案： D
知识点：实际功率．
解析：解答： 因为L1和L2并联，
则两灯的实际电压为：U1=U2=U=6V，
又此时U1＜U1额，而灯丝电阻不变，由公式可知，P1＜P1额，因此P1＜6W，
U2=U2额，由公式可知，P2=P2额，因此P2=6W，
P=P1+P2＜12W，故A、B错误；
根据可得，因为U1额＞U2额在额定功率相等时，可知R1＞R2，因此在实际电压相等时，L1的实际电功率小于L2的实际功率，故L2较亮，
故C错误，D正确．
分析：灯泡L1和灯泡L2并联，可利用并联电路的特点，确定灯泡L1和灯泡L2两端的实际电压，再利用公式分析电路中电功率的变化．
14.把标有“6V 6W”的小灯泡L1和标有“6V 3W”的小灯泡L2串联后接在电源电压为6v的电路中（不考虑灯丝电阻的变化），下列说法正确的是（　　）
A. 因为通过它们的电流相等，所以一样亮
B. 因为灯L2 电阻较大，实际功率较大，所以灯L2较亮
C. 因为灯L1额定功率较大，所以灯L1较亮
D. 因为灯L1实际功率较大，所以灯L1较亮
答案：B
知识点：实际功率
解析：解答：根据可知：
由题两灯额定电压相同，P1＞P2，所以R1＜R2，
串联电路中电流处处相等，
根据P=I2R，可知P1实＜P2实，
因为灯泡的亮度取决于实际功率的大小，因为L2实际功率较大，所以L2较亮．故ACD错误，B正确．
分析：灯泡的亮度取决于实际功率的大小，根据可以比较两灯电阻大小，再根据电路特点由电功率公式分析解题．
15．将两只额定电压相同的小灯泡L1、L2串联在如图所示的电路中，闭合开关S后，发现灯L1较亮，灯L2较暗．下列说法正确的是（　　）
　 A． 通过灯泡L1的电流大于灯泡L2的电流
　 B． 灯泡L2的额定功率小于灯泡L1的额定功率
　 C． 灯泡L2发生了短路
　 D． 灯泡L2的阻值小于灯泡L1的阻值
答案：D．
知识点：实际功率
解析：解答：A、串联电路处处电流相等，一次能源通过灯泡L1、L2的电流相等，故A错误；
B、灯泡的明暗由实际功率决定，与额定功率无关，故B错误．
C、若灯泡L2发生了短路，灯L1较亮，灯L2不亮，故C错误；
D、灯L1较亮，灯L2较暗，说明灯L1的实际功率大于灯L2 的实际功率，由P=I2R可知，电阻越大，实际功率越大，说明灯L1的电阻大于灯L2 的电阻，故D正确；
分析：（1）串联电路的电流处处相等．
（2）根据进行功率、电阻的比较．
（3）灯泡的亮暗取决于灯泡的实际功率　
二．填空题（共5小题）
16．通过灯泡L1与L2的电流随其电压变化的关系曲线如图所示，当灯L1、L2并联接在6V的电源上时，电阻更大的灯泡是　　；当灯L1、L2串联接在另一电路中，测得灯L1两端电压为2V，则灯L2的实际功率为　　W．
答案：L2；3
知识点：实际功率
解析：解答：读图可知，两灯两端的电压分别为6V时，此时L2所对应的电流为0.5A；L1所对应的电流为1.0A；
则由欧姆定律公式变形R=可知，电阻更大的灯泡是L2；
由可得， ==6Ω，==12Ω，
当灯L1、L2串联，根据图象，当灯L1两端电压为2V时，L2为6V，则灯L2的实际功率 =3W．
分析：通过读图，找出当两灯的电压之和为6V时所对应的电流，即此时并联电路的电流；再根据欧姆定律可比较灯泡的电阻；根据功率的公式P=UI可计算灯L2消耗的功率．
17．某用电器铭牌上标有“220V，100W”的字样，用电器的额定功率是　　W，正常工作时的电阻为　　Ω；当该用电器两端电压为110V时，实际功率是　　W．
答案：100|484|25
知识点：实际功率．
解析：解答：由铭牌“220V 100W”知用电器的额定电压U=220V，额定功率P=100W；
由可得，灯泡的电阻：
==484Ω，
接到110V的电路上，灯泡的实际功率为：
==25W．
分析：由用电器铭牌可知用电器的额定电压及额定功率，根据,再根据计算灯泡两端的电压为110V时的实际功率．
18．两只水果点亮了一只发光二极管（如图），金属片A是水果电池的　　（填“正极”或“负极”），两水果之间　　（填“串联”或“并联”），现将二极管正负极接线对调，二极管不发光，此时水果电池的正负极之间　　（填“有”或“没有”）电压．
答案：负极|串联|有
知识点：电源及其能量转化．
解析：解答：图中二极管发光，说明二极管的连接是正确的，因此水果电池组的A极是负极；图中电流只有一条路径，因此两水果之间串联的；
现将二极管正负极接线对调，二极管不发光，是因为它的正负极接反了，说明二极管具有单向导电性；
此时水果电池的正负极之间仍然有电压．
分析：（1）二极管具有单向导电的性质．二极管是由半导体材料制成的，有两根引线，一根为正极，另一根为负极；二极管的导电性能很特殊，它只允许电流从它的正极流向负极，不允许从负极流向正极；
（2）串联电路只有一条电流路径
19．白炽灯用久了会发暗，其原因之一是钨丝先升华后又　　在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变　　，在电压不变时，实际功率变　　．
答案：凝华|大|小
知识点：实际功率 生活中的凝华现象
解析：解答：白炽灯使用时，灯泡内温度升高，少部分钨丝会升华由固体变为气态，当熄灯时，灯泡内温度下降，升华后的气态的钨会放出热量凝华为固态的钨附着在灯泡内壁上，影响了玻璃的透光性；又因钨丝升华变细，横截面积变小，导致灯丝电阻变大，根据公式可知，电阻越大，实际功率越小．
分析：（1）物质由气态直接变成固态叫做凝华；
（2）导体电阻与导体的材料、导体材料、导体横截面积有关；在材料、长度、相同的条件下，导体横截面积越小，导体电阻越大；
（3）根据公式可知，电压不变时，电阻与实际功率的关系．
20．甲白炽灯标有“220V 40W”字样，乙白炽灯标有“220V 15W”字样，若两灯均正常工作，　
　　灯较亮，　　灯灯丝较细长（均选填“甲”或“乙”），通过甲灯的电流为　　 安．
答案： 甲|乙|0.18
知识点：额定功率 欧姆定律的变形公式 电功率与电压、电流的关系．
解析：解答：（1）由甲白炽灯标有“220V 40W”字样，乙白炽灯标有“220V 15W”的字样可知，若两灯均正常工作时，甲灯的实际功率是40W，乙灯的实际功率是15W，所以甲灯较亮；
（2）已知甲乙的额定电压相同，乙的额定功率较小，故由可知，乙灯的电阻较大，因为材料一定时，导体的长度越长、横截面积越小，电阻越大，故乙灯的灯丝细长；
（3）∵
∴甲灯正常工作时，通过的电流： =≈0.18A．
分析：（1）因为灯泡的亮度由实际功率决定，可根据灯泡的实际判断灯泡的亮度；
（2）先根据比较出甲乙电阻的大小，然后电阻的影响因素进行分析；
（3）已知甲白炽灯标有“220V 40W”字样，根据的变形公式即可求出通过甲灯的电流．
三．解答题（共5小题）
21．如图，白炽灯是日常生活中最重要的光源，小明对图甲的白炽灯和灯口进行了仔细观察后，结合所学的有关知识，明白了许多道理：
（1）在家庭电路它与其它用电器之间是　 　联；
答案：并
（2）白炽灯用久了会发暗，其原因之一是钨丝先升华后　 　（填物态变化名称）在灯
泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，实际功率　 　（选填“变大”或“变小”或“不变”）．
答案：凝华|变小
（3）小明曾经看到妈妈在使用电磁炉时导线“冒烟”，差点酿成火灾，图乙是当时的场景，小明分析产生的原因：导线“冒烟”是由于　 　，使导线产生的热量过多，以致绝缘皮烧坏；此电路上还存在着一个安全隐患是：　 　．
答案：用电器的总功率过大|用电器的外壳没接地，易造成触电．
知识点：实际功率；电流的热效应、化学效应和磁效应；家庭电路电流过大的原因．
解析：解答：（1）家庭电路中灯泡与其它用电器都可以单独工作，因此为并联连接；
（2）白炽灯用久了会发暗，其原因之一是钨丝先升华后凝华在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，由可知灯泡的实际功率变小，故灯泡变暗．
（3）根据图示可知，同一插座上用电器的总功率过大，根据可知，家庭电流中电压为220V，当总功率过大时，干路电流会过大．根据焦耳定律，当电流过大时，使导线产生的热量过多，以致绝缘皮烧坏．
根据图示可知，洗衣机、电冰箱、电饭锅都是金属外壳用电器，必须使用电器的外壳接地，否则易造成触电，而图中插座使用了两孔插头，没有接地．
分析：（1）家庭电路中各用电器均为并联连接；
（2）灯丝变细是钨丝升华，灯泡变黑是钨丝先升华后凝华； 灯丝变细后，电阻变大，而家庭电路的电压不变，则由可知灯泡的实际功率的变化情况；
（3）家庭电路中电流过大的原因有两种，一是用电器短路，二是用电器总功率过大．
金属外壳的用电器必须接地．
22．
（1）图甲中电阻箱显示的电阻值是　 　Ω．
答案：9132；
（2）如图乙是实验室中常见的一种仪表的示意图，请你写出从图中得到的2条信息：
①　 　；②　 　．
答案：①该仪表为电压表
②刻度盘上有两排刻度，表明电压表的量程有两个：有0～3V和0～15V；分度值分别是0.1V和0.5V；
（3）小华同学做“用滑动变阻器改变电流”实验（电源电压为3V，如图丙），他发现所用的滑动变阻器铭牌上标有“20Ω 2A”字样，则“20Ω”指的是　 　，“2A”指的是　 　．闭合开关S，他将滑动变阻滑片由最右端向左移动到图示位置过程中，小灯泡的亮度　 　（填“变暗”“变亮”或“不变”）．突然，他发现小灯泡不发光了，仔细一看是小灯泡灯丝烧断了（其它连接完好，开关S仍闭合），此时用电压表测得a、b两接线柱间电压值应是　 　V（填“0”或“3”）．
答案：最大阻值为20Ω|允许通过的最大电流为2A|变亮|3
知识点：实际功率 电压的测量仪器 电压表的使用 电阻
解析：解答：（1）由图示电阻箱可知，电阻箱的阻值是：
R=9×1000Ω+1×100Ω+3×10Ω+2×1Ω=9132Ω；
答案：9132；
（2）因为仪表上表示有电流的单位V，所以该仪表为电压表；刻度盘上有两排刻度，表明电压表的量程有两个：有0～3V和0～15V；分度值分别是0.1V和0.5V；因为接入电路的接线柱为“﹣”、“15”，所以电压表所选量程为0～15V，分度值为0.5V，电压表的示数是13V；
答案：该仪表为电压表；刻度盘上有两排刻度，表明电压表的量程有两个：有0～3V和0～15V；分度值分别是0.1V和0.5V；
（3）滑动变阻器铭牌上标有“20Ω 2A”字样，则“20Ω”指的是最大阻值为20Ω，“2A”指的是允许通过的最大电流为2A；
因为是串联电路，当滑动变阻器的滑片向左移动过程中，滑动变阻器接入的阻值变小，在电源电压不变时，电路中的电流变大，则由P=UI可知小灯泡的实际功率变大，所以灯的亮度变亮；
若小灯泡灯丝烧断了（其它连接完好，开关S仍闭合），此时用电压表测得a、b两接线柱的电压，则由于电压表串联在电路中了，所以电压表的示数接近电源电压应为3V．
答案：最大阻值为20Ω；允许通过的最大电流为2A；变亮；3．
分析：（1）电阻箱的读数方法：用“△”所对的数字乘以下面的倍数，然后把他们相加，即得连入的电阻值；
（2）根据仪表上标示的单位确定仪表的种类；根据接线柱确定仪表的量程；根据量程确定仪表的分度值；
（3）滑动变阻器上的铭牌含义是最大阻值和允许通过的最大电流；分析滑片的移动，接入的电阻之大小的变化得出电流的变化，利用P=UI得出灯的亮度变化；根据电路的现象分析得出结论．
23．靠近发电厂的居民小区，用户电压经常偏高，最高时比正常高22V．
（1）某户居民家庭将“220V 100W”的灯泡接入这样的电路里，灯泡的实际功率最大可达多少？
答案：灯泡的实际功率最大可达212W；
（2）在电压最高时，要使“220V　100W”的灯泡正常发光，需要串联一个多大的电阻？这时电阻消耗的电功率多大？
答案：需要串联一个48.4Ω的电阻，这时电阻消耗的电功率为10W．
知识点：实际功率；电功率的计算．
解析：解答：（1）==484Ω．
==211W．
（2）灯泡正常工作的电流==A．
==48.4Ω
=22V×A=10W．
分析：（1）已知灯泡额定电压与额定功率，由电功率变形公式可以求出灯泡电阻，然后由电功率公式可以求出灯泡实际功率．
（2）由串联电路特点求出串联电阻电压，然后由欧姆定律求出串联电阻阻值，由功率公式求出串联电阻功率．
24．某款能瞬间加热饮水的直饮机，可提供冷、温、热三种水，适用于学校、车站等公共场所．直饮机有5道过滤装置除去水中杂质，可直接饮用的冷水，热水随用随开，它的铭牌如下表所示：
（1）若将直饮机接入220V的电路中，加热器的实际功率是多少？（忽略温度对电阻的影响）
答案：若将直饮机接入220V的电路中，加热器的实际功率是4022W；
（2）直饮机在额定电压下工作时，若热水的流量是5L/min，不及热量流失，流过加热器的水温会升高多少？[c水=4.2×103J/（kg ℃），ρ水=1.0×103kg/m3]
答案：不及热量流失，流过加热器的水温会升高34.3℃；
（3）若想提高直饮机的加热速度，把加热器的功率提高到14kW，在原电路基础上，应怎样改装电路？通过计算说明．
额定电压380V 加热器额定功率12kW
净重100kg 热水流量4.2﹣﹣5L/min
最大容积100L 开水温度97﹣﹣98℃
答案：在原电路基础上，应并联一个72.2Ω的电阻
知识点：实际功率；热平衡方程的应用．
解析： 解答：（1）直饮机的额定电压U1=380V； 额定功率P1=12kW=12000W；
则由功率公式可得：直饮机的电阻；
则当电压为220V时，直饮机的实际功率P=≈4022W；
（2）W=Pt=1.2×104×60s=7.2×105J，
由ρ=可得，m=ρV=1.0×103kg/m3×5×10﹣3kg=5kg，
W=Q=cm△t，可得
△t=≈34.3℃，
（3）把加热器的功率提高到14kW，应并联一个电阻，
R并==72.2Ω．
分析： （1）直饮机的铭牌信息可知直饮机的额定电压及额定电流，则由功率公式可求得直饮机的电阻，再由功率公式可求得直饮机的实际功率．
（2）直饮机在额定电压下工作时，根据W=Pt可求得消耗的电能，再利用W=Q=cm△t可求得水温会升高度数．
（3）当并联一个电阻时，由P=可知，加热器的功率可以提高．
25．将标有“6V，9W”灯L和电阻R按如图所示电路连接．已知电源电压为6V，当闭合开关S时，电流表示数是2.25A．
（1）求R的阻值；
答案：电源电压U=6V，灯正常发光，所以灯L中的电流IL==1.5A，
电流表的测干路上的电流，电流表示数I=2.25A，则R中的电流IR=I﹣IL=2.25A﹣1.5A=0.75A，由I=可得，电阻R==8Ω；
（2）若将灯L和电阻R串联在电路中，电源电压不变，求灯L的实际功率是多少？
答案：由P=可得，灯泡的电阻=4Ω，
灯L和电阻R串联，电路中的电流I==0.5A，
灯的实际功率P实=I2RL=（0.5A）2×4Ω=1W．
知识点：实际功率；欧姆定律的变形公式．
解析：解答：（1）电源电压U=6V，灯正常发光，所以灯L中的电流IL==1.5A，
电流表的测干路上的电流，电流表示数I=2.25A，则R中的电流IR=I﹣IL=2.25A﹣1.5A=0.75A，
由I=可得，电阻R==8Ω；
（2）由P=可得，灯泡的电阻=4Ω，
灯L和电阻R串联，电路中的电流I==0.5A，
灯的实际功率P实=I2RL=（0.5A）2×4Ω=1W．
分析：（1）由电路图可知，电阻R与灯泡L并联，电流表测干路上的电流；根据欧姆定律求出通过灯泡的电流，然后可知流经R的电流，再利用欧姆定律可求得R的阻值；
（2）首先根据P=可求得灯泡的电阻，若将灯L和电阻R串联在电路中，电源电压不变，根据（1）求得的R的电阻，利用欧姆定律可求得电路中的电流，然后利用=I2R可求得L的实际功率．
