粤沪版物理九年级下册第十七章第3节《发电机为什么能发电》同步练习.doc

登陆21世纪教育 助您教考全无忧

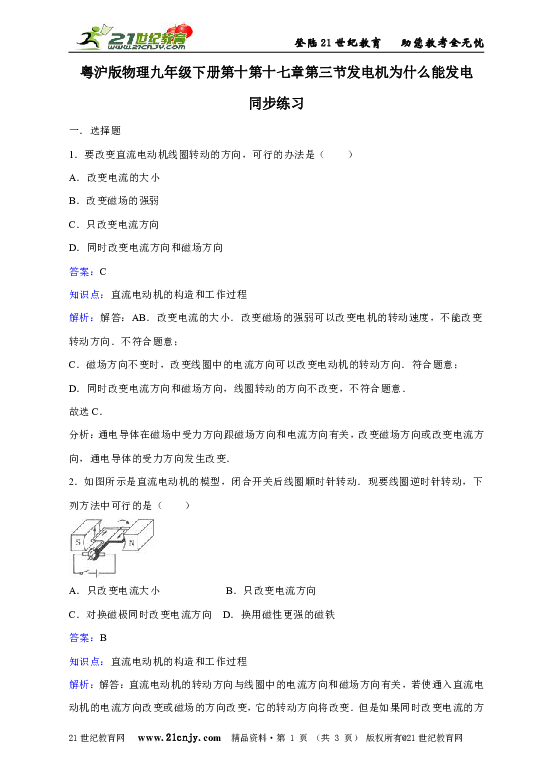

粤沪版物理九年级下册第十第十七章第三节发电机为什么能发电
同步练习
一．选择题
1．要改变直流电动机线圈转动的方向，可行的办法是（　　）
A．改变电流的大小
B．改变磁场的强弱
C．只改变电流方向
D．同时改变电流方向和磁场方向
答案：C
知识点：直流电动机的构造和工作过程
解析：解答：AB．改变电流的大小．改变磁场的强弱可以改变电机的转动速度，不能改变转动方向．不符合题意；
C．磁场方向不变时，改变线圈中的电流方向可以改变电动机的转动方向．符合题意；
D．同时改变电流方向和磁场方向，线圈转动的方向不改变，不符合题意．
故选C．
分析：通电导体在磁场中受力方向跟磁场方向和电流方向有关，改变磁场方向或改变电流方向，通电导体的受力方向发生改变．
2．如图所示是直流电动机的模型，闭合开关后线圈顺时针转动．现要线圈逆时针转动，下列方法中可行的是（　　）
A．只改变电流大小 B．只改变电流方向
C．对换磁极同时改变电流方向 D．换用磁性更强的磁铁
答案：B
知识点：直流电动机的构造和工作过程
解析：解答：直流电动机的转动方向与线圈中的电流方向和磁场方向有关，若使通入直流电动机的电流方向改变或磁场的方向改变，它的转动方向将改变．但是如果同时改变电流的方向和磁场的方向，线圈的转动方向将不变．
故选B．
分析：电动机的原理是通电线圈在磁场中受力转动，其转动速度与电流大小和磁场强弱有关；电动机线圈的转动方向与磁场方向和电流方向有关．

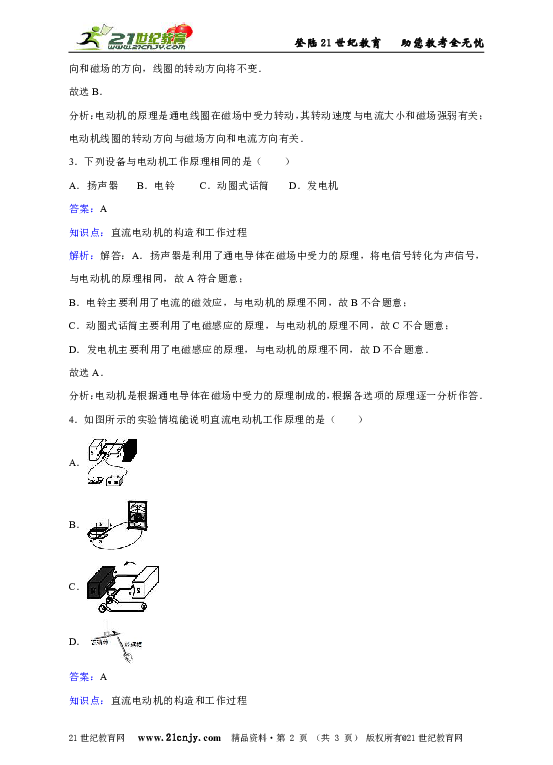

3．下列设备与电动机工作原理相同的是（　　）
A．扬声器 B．电铃 C．动圈式话筒 D．发电机
答案：A
知识点：直流电动机的构造和工作过程
解析：解答：A．扬声器是利用了通电导体在磁场中受力的原理，将电信号转化为声信号，与电动机的原理相同，故A符合题意；
B．电铃主要利用了电流的磁效应，与电动机的原理不同，故B不合题意；
C．动圈式话筒主要利用了电磁感应的原理，与电动机的原理不同，故C不合题意；
D．发电机主要利用了电磁感应的原理，与电动机的原理不同，故D不合题意．
故选A．
分析：电动机是根据通电导体在磁场中受力的原理制成的，根据各选项的原理逐一分析作答．
4．如图所示的实验情境能说明直流电动机工作原理的是（　　）
A．
B．
C．
D．
答案：A
知识点：直流电动机的构造和工作过程

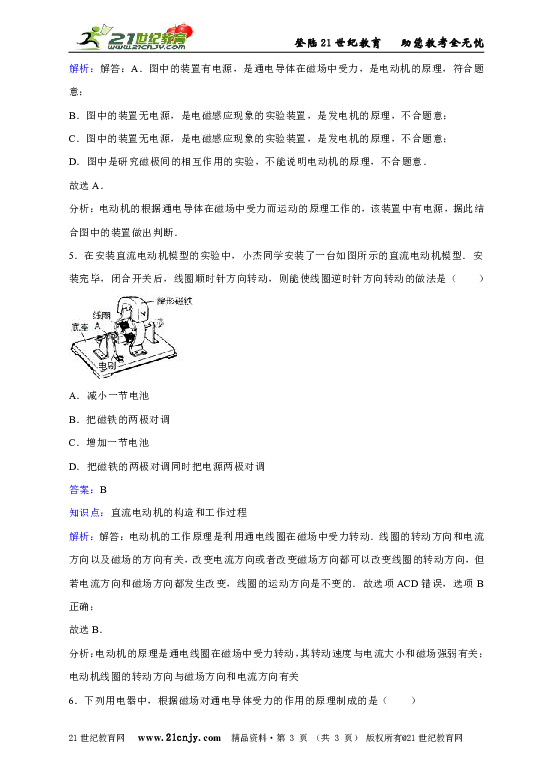

解析：解答：A．图中的装置有电源，是通电导体在磁场中受力，是电动机的原理，符合题意；
B．图中的装置无电源，是电磁感应现象的实验装置，是发电机的原理，不合题意；
C．图中的装置无电源，是电磁感应现象的实验装置，是发电机的原理，不合题意；
D．图中是研究磁极间的相互作用的实验，不能说明电动机的原理，不合题意．
故选A．
分析：电动机的根据通电导体在磁场中受力而运动的原理工作的，该装置中有电源，据此结合图中的装置做出判断．
5．在安装直流电动机模型的实验中，小杰同学安装了一台如图所示的直流电动机模型．安装完毕，闭合开关后，线圈顺时针方向转动，则能使线圈逆时针方向转动的做法是（　　）
A．减小一节电池
B．把磁铁的两极对调
C．增加一节电池
D．把磁铁的两极对调同时把电源两极对调
答案：B
知识点：直流电动机的构造和工作过程
解析：解答：电动机的工作原理是利用通电线圈在磁场中受力转动．线圈的转动方向和电流方向以及磁场的方向有关，改变电流方向或者改变磁场方向都可以改变线圈的转动方向，但若电流方向和磁场方向都发生改变，线圈的运动方向是不变的．故选项ACD错误，选项B正确；
故选B．
分析：电动机的原理是通电线圈在磁场中受力转动，其转动速度与电流大小和磁场强弱有关；电动机线圈的转动方向与磁场方向和电流方向有关
6．下列用电器中，根据磁场对通电导体受力的作用的原理制成的是（　　）
A．电烙铁 B．电饭煲 C．电动机 D．电磁铁
答案：C
知识点：直流电动机的构造和工作过程
解析：解答：A．电烙铁是利用电流的热效应制成的，故该选项不符合题意；
B．电饭煲是利用电流的热效应制成的，故该选项不符合题意；
C．电动机即通电能动，消耗电能产生机械能，故是通电导线在磁场中受力的作用造成的，故该选项正确；
D．电磁铁是利用电流的磁效应的原理制成的，故该选项也不符合题意．
故选C．
分析：明确通电线圈在磁场中受力的作用后，可以使线圈在磁场中产生运动．并知道各用电器的工作原理，由原理进行分析．
7．汽车清洗机是产生高压水冲洗车辆表面污垢的机器，其动力设备主要是电动机，图中能说明电动机工作原理的是（　　）
A．
B．
C．
D．
答案：C
知识点：直流电动机的构造和工作过程
解析：解答：A．该选项是用来研究磁极间相互作用规律的实验，故不符合题意．
B．是研究电磁铁的磁性强弱的影响因素，不符合题意；
C．电路中有电流，通电导体或线圈受到磁场力的作用发生运动，符合题意；
D．在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，不符合题意；
故选C．
分析：电动机的工作原理是：通电导体在磁场中受到力的作用．正确分析四个选项各是研究什么问题的，再做回答．
8．关于电磁现象，下列说法中正确的是（　　）
A．通电线圈在磁场中受力转动的过程中，机械能转化为电能
B．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流
C．感应电流的方向只跟磁场方向有关
D．法拉第最早发现了电流的磁效应
答案：B
知识点：直流电动机的构造和工作过程 电磁感应 产生感应电流的条件
解析：解答：A．通电线圈在磁场中受力转动的过程中，电能转化为机械能，此选项错误；
B．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，此选项正确；
C．感应电流的方向跟磁场方向和导体的运动方向有关，此选项错误；
D．法拉第最早发现了电磁感应现象，此选项错误．
故选B．
分析：（1）电动机是将电能转化为机械能的机械，是利用通电线圈在磁场中受力转动的原理制成；
（2）法拉第发现了电磁感应，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，感应电流方向与磁场方向和导体的运动方向有关．
9．小明组装好如图所示的电动机，接入电路进行调试，闭合开关后发现电动机不转动，此时小明为了检查出问题所在，他应优先进行的操作是（　　）
A．换用磁性更强的蹄形磁体
B．检查电刷与换向器是否接触不良
C．轻轻拨动一下线圈的位置
D．给电动机提供更大的电压
答案：C
知识点：直流电动机的构造和工作过程
解析：解答：平衡位置是电动机的转子和定子形成了开路，导体中没有电流通过，磁场对其没有作用力，电动机不会转动．接入电路进行调试，闭合开关后发现电动机不转动应优先轻轻拨动一下线圈的位置只要越过平衡位置后，便可以转动了．
故答案为：C
分析：①电动机是利用通电导线在磁场中受力的作用的原理，若电流太小，线圈所受的力就小，就无法转动；
②平衡位置是电动机的转子和定子形成了开路，导体中没有电流通过，磁场对其没有作用力，电动机不会转动．只要越过平衡位置后，产生电流，便可以转动了．
③若没有电流通过，即此时线圈也不会受到力的作用．
10．关于发电机和电动机，下列说法正确的是（　　）
A．发电机是根据电磁感应现象制成的
B．电动机把机械能转化为电能
C．发电机把电能转化为机械能
D．电动机是根据电磁感应现象制成的
答案：A
知识点：直流电动机的构造和工作过程 发电机的构造和原理
解析：解答：A．发电机是根据电磁感应现象原理制成的，故A正确；
B．电动机是将电能转化为机械能的装置，故B错误；
C．发电机是将机械能转化为电能的装置，故C错误；
D．电动机的原理是通电线圈在磁场中受力转动的原理制成的，故D错误；
故选A．
分析：电动机的原理是通电线圈在磁场中受力转动的原理制成的；发电机是根据电磁感应现象原理制成的；发电机是将机械能转化为电能的装置．
11．如图为晓彤和小雪所做的“让线圈动起来”的实验，关于这个实验有以下几种说法，其中正确的是（　　）
①该实验的原理是通电导体在磁场中受到力的作用
②根据这个实验，人们制作了发电机
③用刀片将作为转动轴的漆包线同侧的半边漆皮刮掉，其作用相当于换向器
④此实验过程中，机械能转化为电能
⑤如果增大电源电压，线圈的转速将变快．
A．①②⑤ B． ②③④ C． ①②③④ D． ①③⑤
答案：D
知识点：直流电动机的构造和工作过程
解析：解答：电动机的基本工作原理是：通电导体在磁场中受力；根据这个实验人们制成了电动机；将电能转化为机械能；
如果增大电源电压，根据欧姆定律，线圈中的电流增大，线圈的受力变大，线圈转速变快；
用刀片将作为转动轴的漆包线同侧的半边漆皮刮掉，其作用相当于换向器；
综上所述，①③⑤正确，②④错误；
故选D．
分析：要解答本题需掌握：电动机的原理是利用通电导体在磁场中受力转动的原理制成的；
电动机线圈的转动方向与磁场方向和电流方向有关，在制作直流电动机时安装了换向器，当线圈转过平衡位置时及时改变线圈中电流的方向，从而改变线圈的受力方向，使线圈能够保证持续转动；
通电线圈在磁场中受力大小跟导线中电流的大小有关，电流越大，线圈受力越大．
12．小明将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，这时发现小灯泡发光，微风电风扇居然变成了“发电机”．关于该实验，下列说法正确的是（　　）
A．电风扇发电过程是把电能转化为机械能
B．电风扇发电的原理是通电导线在磁场中受到力的作用
C．小灯泡发光是把光能转化为电能
D．电风扇发电的原理是电磁感应
答案：D
知识点：直流电动机的构造和工作过程
解析：解答：电风扇的转速越快，电流越大，灯泡就越亮，在发电的过程中，消耗了机械能，转化为了电能，故是利用了电磁感应原理．故AB错，D对；
小灯泡发光是把电能转化为光能，故C错；
故选D．
分析：直流电动机和直流发电机的构造是相同的，用手拨动小风扇叶片，小灯泡能亮，故可用发电机的知识分析．
13．如图所示，是一种利用健身球设计的充电器，当人们在转动球的时候就可以给电池充电，这时健身球里面的装置相当于（　　）
A．发电机，它将机械能转化为电能，再转化为内能储存在电池内
B．电动机，它将电能转化为机械能，再转化为化学能储存在电池内
C．发电机，它将机械能转化为电能，再转化为化学能储存在电池内
D．电动机，它将电能转化为机械能，再转化为内能储存在电池内
答案：C
知识点：直流电动机的构造和工作过程
解析：解答：根据在转动球的时候就可以给电池充电，就可知在转动球的时候是可以发电的，故球的内部装置相当于一个发电机，其是将机械能转化成电能的过程，充电过程中，将电能转化成化学能储存在电池内，故它是利用电磁感应现象的原理工作的．
故选：C．
分析：闭合电路的部分导体在磁场中做切割磁感应运动，此时在电路中就会产生感应电流，该现象就是电磁感应现象，发电机就是利用该原理制成的．
14．下列有关电磁现象的说法中，正确的是（　　）
A．直流电动机工作时，线圈刚转至平衡位置，换向器就自动改变线圈中的电流方向
B．磁场对放入其中的物体有力的作用
C．奥斯特实验说明导体周围存在磁场
D．发电机是根据电磁感应现象制成的
答案：D
知识点：直流电动机的构造和工作过程 通电直导线周围的磁场 发电机的构造和原理
解析：解答：A．据直流电动机的工作原理可知，直流电动机工作时，线圈刚转过平衡位置，换向器就自动改变线圈中的电流方向，故错误；
B．磁体的周围存在磁场，磁场的基本性质是对放入其中的磁体有力的作用，故错误；
C．奥斯特实验证明了电流周围存在磁场，磁场的方向与电流的方向有关，故错误；
D．发电机的原理是电磁感应，电动机的原理是通电线圈在磁场里受力转动，故正确且符合题意；
故选D．
分析：（1）在制作电动机时增加了换向器，线圈在平衡位置依靠惯性自动转动，当线圈刚好转过平衡位置时换向器就自动改变线圈中的电流的方向，及时改变通电线圈的受力方向，保证电动机能够连续转动．
（2）磁体的周围存在磁场，磁场的基本性质是对放入其中的磁体有力的作用；
（3）奥斯特实验证明了电流周围存在磁场，磁场的方向与电流的方向有关；
（4）发电机的原理是电磁感应，电动机的原理是通电线圈在磁场里受力转动．
15．关于电磁现象，下列说法中不正确的是（　　）
A．电动机工作时，主要是将电能转化为机械能
B．电磁铁的磁性强弱只与通过线圈中的电流大小有关
C．发电机的工作原理是电磁感应现象
D．地球周围空间存在着磁场
答案：B
知识点：直流电动机的构造和工作过程 电磁铁的构造和原理 发电机的构造和原理．
解析：解答：A．电动机消耗的是电能，得到的是机械能，是电能转化为机械能，故正确但不符合题意；
B．电磁铁的磁性强弱与通过线圈中的电流大小和线圈的匝数等因素有关，故错误但符合题意；
C．发电机是利用电磁感应的原理制成的，在工作时将机械能转化为电能，故正确但不符合题意；
D．据地磁场的知识可知，地球周围存在着磁场，故正确但不符合题意；
故选B．
分析：（1）电动机是利用通电导体在磁场中受力的原理制成的，工作时将电能转化为机械能；
（2）电磁铁的磁性强弱与通过线圈中的电流大小和线圈的匝数等因素有关；
（3）发电机是利用电磁感应的原理制成的，在工作时将机械能转化为电能；
（4）据地磁场的知识可知，地球周围存在着磁场．
二．填空题
16．如图闭合开关，电动机转动，这是利用通电导体在　　　　　　中受力作用而转动的原理，如果想改变电动机的转动方向，我们可以采取的措施　　　　　　．若将电池换成灵敏电流表，闭合开关，当用手快速转动电动机转轴时，发现灵敏电流表指针偏转，这是著名的　　　　　　现象．
答案：磁场|改变电流的方向|电磁感应．
知识点：直流电动机的构造和工作过程 电磁感应．
解析：解答：（1）闭合开关，电动机转动，这是利用通电线圈在磁场里受力转动的原理工作的；如果想改变电动机的转动方向，我们可以采取的措施是：改变电流的方向或改变磁场的方向；
（2）将电池换成灵敏电流表，闭合开关，当用手快速转动电动机转轴时，发现灵敏电流表指针偏转，这是电磁感应现象，它在生活中的应用有发电机等．
故答案为：（1）磁场；改变电流的方向；（2）电磁感应．
分析：（1）通电导体在磁场中会受力转动，影响电动机转动方向的因素有：电流的方向和磁场的方向；
（2）电磁感应指闭合回路中部分导体做切割磁感线运动，或者穿过闭合线圈的磁通量变化，则回路中即可产生感应电流．
17．线圈abcd转动过程中经过图甲．乙位置时，导线a b所受磁场力的方向　　　　　　（选填“相同”“相反”），原因是　　　　　　．
答案：相反|磁场方向不变，电流方向改变．
知识点：直流电动机的构造和工作过程
解析：解答：由于电流从电源的正极出发，故图甲中ab的电流方向是由b到a；在图乙中，导线ab中的电流方向是由a到b，与图甲的电流方向相反；
磁场方向不变，导线ab中的电流方向改变，所以导线ab的受力方向改变，图甲中导线ab的受力方向与图乙相反．
故答案为：相反；磁场方向不变，电流方向改变．
分析：电动机的原理是：通电导线在磁场中受力的作用，其受力的方向与电流的方向和磁场的方向有关，即只要改变一个量，其受力的方向就会改变．根据图示分析流过导线ab的电流方向，即可判断受力方向．
18．微风吊扇通电后扇叶转动，使微风吊扇转动的工作原理是　　　　　　．拔下插头，在插头处接发光二极管，用手旋转叶片，发光二极管发光，这是　　　　　　现象，人们利用这一原理制成了　　　　　　．
答案：通电线圈在磁场中受力转动|电磁感应|发电机.
知识点：直流电动机的构造和工作过程 电磁感应
解析：解答：微风吊扇内部电动机利用通电线圈在磁场中受力的作用的原理工作的；拔下插头，在插头处接发光二极管，用手旋转叶片，发光二极管发光，这是由于线圈在磁场中做切割磁感线运动造成的，即电磁感应现象，人们利用这一原理制成了发电机．
故答案为：通电线圈在磁场中受力转动；电磁感应；发电机.
分析：（1）电动机是利用通电线圈在磁场中受力的作用的原理制成的；
（2）闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就会产生电流，该现象称为电磁感应现象，发电机就是利用该现场制成的．
19．直流电动机中，能使线圈持续转动下去的特殊装置是　　　　　　．它的作用是当线圈转到　　　　　　位置时，就能自动改变线圈中　　　　　　的方向．
答案：换向器|平衡|电流．
知识点：直流电动机的构造和工作过程
解析：解答：电动机里是线圈，工作特点是当给电动机通电时，电动机就会转动，所以电动机是根据磁场对放入其中的通电导线产生力的作用制成的；两个半圆铜环是换向器，它的作用是当线圈刚转过平衡位置时，改变电流的方向，保证了线圈持续的转动下去．
故答案为：换向器；平衡；电流．
分析：本题考查电动机的相关基础知识．电动机的原理是通电线圈在磁场中受力转动或通电导体在磁场中受力，影响受力转动方向的因素有磁场方向和电流方向两个，换向器的作用是当线圈刚转过平衡位置时，改变电流方向，它是两个金属半环．
20．直流电动机是根据　　　　　　原理制成的，如图所示为“安装直流电动机模型”实验的电路图．实验时，闭合开关S线圈转动，再将滑动变阻器滑片P向左移动，电动机转速将变　　　　　　．
答案：通电线圈在磁场中受力转动的|快
知识点：直流电动机的构造和工作过程 滑动变阻器的使用
解析：解答：直流电动机是根据通电线圈在磁场中受力转动的原理制成的；如图，闭合开关，将滑动变阻器滑片P向左移动时，电阻变小，电流变大，所以电动机转速变快．
故答案为：通电线圈在磁场中受力转动的；快．
分析：电动机是根据通电线圈在磁场中受力转动的制成的；线圈转动的速度与磁场的强弱．电流的大小有关，磁场越强．电流越大转速越快．根据电路图，分析滑动变阻器滑片P向左移动时，电阻的变化，电流的变化，即可判断转速的变化．
21．在安装直流电动机模型的是实验中：
（1）小明将电动机．变阻器．电源．开关串联起来，闭合开关，发现线圈不转，他用手轻轻转了一下线圈，电动机模型开始正常转动．造成这一现象的原因是　　　　　　．当小明调节滑片，使电路中电流增大，发现电动机的线圈转速　　　　　　（选填“加快”．“不变”或“减慢”）．
答案：开始时线圈处于平衡位置|加快
（2）为进一步研究直流电动机，他测得通过当电动机两端电压为5V时，通过电动机的电流为0.5A，而当电动机两端电压为1V时，电动机线圈不转，电流表示数仍为0.5A．则该电动机线圈电阻为　　　　　　Ω．
答案：2
（3）当电动机两端电压为5V，电动机工作1min所消耗的电能为　　　　　　J，其中转化为机械能的是　　　　　　J．
答案：150|120
知识点：直流电动机的构造和工作过程 欧姆定律的应用 电功的计算．
解析：解答：（1）当电动机的线圈处于平衡位置时，受平衡力的作用，故可能电动机不转，拨动一下后，打破平衡，电动机便转动起来，并且靠惯性能转过平衡位置，连续转动．
在安装直流电动机模型的实验中，利用滑动变阻器就是改变电路中电流大小从而改变电动机转子的转动速度当小明调节滑片，使电路中电流增大，电动机的线圈转速加快．
（2）当电动机线圈不转，电能全部转化为电阻的内能，
根据欧姆定律得：线圈电阻=2Ω．
（3）电动机正常工作1min消耗的电能为：
W=UIt=5V×0.5A×60s=150J；
电动机正常工作1min产生的热量为：
Q=I2Rt=（0.5A）2×2Ω×60s=30J；
电动机转化的机械能为：
W机=W﹣Q=150J﹣30J=120J．
故答案为：（1）开始时线圈处于平衡位置；加快；（2）2；（3）150；120．
分析：（1）当线圈处在平衡位置时，线圈受平衡力作用．
直流电动机和发电机都是由定子和转子组成，在做这个实验时，利用滑动变阻器就是改变电路中电流大小从而改变电动机转子的转动速度．
（2）电动机工作时，消耗的总电能大部分转化为机械能，小部分转化为电机线圈电阻的内能，当电动机线圈不转，电能全部转化为电阻的内能，根据求出线圈电阻．
（3）利用W=UIt求出消耗的电能，再利用Q=I2Rt求出线圈产生的热量，消耗的电能和线圈产生的热量之差即为电动机转化的机械能的多少．
22．学习“电动机”内容时，老师用图实验装置演示“磁场对通电导线作用力的方向与什么因素有关”的实验后，同学们自然想到力既有方向又有大小．那么磁场对通电导线作用力的大小与什么因素有关呢？以下是小丽．小李与小明的猜想：
小丽猜想：“可能跟磁铁的磁性强弱有关．”
小李猜想：“可能跟导线AB在磁场中的位置有关．”
小明猜想：“可能跟通过导线AB的电流大小有关．”
请你根据图所示的实验装置，帮助小明设计实验来验证他的猜想，简述你的实验方案：
　　　　　　．
答案：保持磁铁的磁性强弱．导线AB在磁铁中的位置不变，移动滑动变阻器的滑片，改变电路中电流的大小，观察两次导线AB的运动快慢，如果快慢不同说明与电流大小有关，如果快慢相同说明和电流大小无关．
知识点：直流电动机的构造和工作过程 磁场对通电导线的作用
解析：解答：实验方案设计如下：
保持磁铁的磁性强弱．导线AB在磁铁中的位置不变，移动滑动变阻器的滑片，改变电路中电流的大小，观察两次导线AB的运动快慢，如果快慢不同说明与电流大小有关，如果快慢相同说明和电流大小无关．
分析：因为猜想中磁场对通电导线作用力的大小与磁铁的磁性强弱．导线AB在磁场中的位置．通过导线AB的电流有关，所以在设计实验的过程中需要用到控制变量法．验证磁场对通电导线作用力的大小与通过导线AB的电流大小是否有关，需要控制磁铁的磁性强弱．导线AB在磁铁中的位置不变，改变电路中电流的大小，通过观察导线运动得快慢来比较受力的大小，用到转换法．
23．如图甲是小名同学安装好的直流电动机模型：
（1）请写出图中A部件的名称：　　　　　　．
答案：换向器
（2）在安装该模型时要按照由下而上，　　　　　　（“由外而内”或“由内而外”）的顺序安装．
答案：换向器
（3）为了使组装的电动机模型能够正常运转，小名在安装时还应注意以下几点，其中错误的是　　　　　　
A．要尽量减小轴与轴架之间的摩擦
B．电刷与换向器的接触松紧要适当
C．不要使各元件因安装不当而产生形变
D．每一只固定螺钉均不能拧紧
答案：D
（4）小名把安装好的电动机．变阻器．电源和开关串联起来进行实验，如图所示
①请用笔画线代替导线完成图中实验器材的连接．（要求滑片向右移，电动机转速变慢）
②合上开关接通电路，观察线圈转动，把电源两极对调一下，观察到线圈　　　　　　改变了．
③若开关闭合，线圈不转，用手轻轻一拔，线圈就转动起来，则原来线圈不转的原因是　　　　　　．
答案：①电路图如图所示；②转动方向； ③线圈处在平衡位置
（5）电动机在许多家用电器中应用十分广泛，请你举出一种装有电动机的家用电器的名称　　　　　　．
答案：电风扇．
知识点：直流电动机的构造和工作过程 直流电动机的原理
解析：解答：（1）图中A是：换向器．
（2）在安装该模型时要按照由下到上，由内到外顺序安装．
（3）为了使组装的电动机模型能够正常运转，安装时要注意：①要尽量减小轴与轴架之间的摩擦；
②电刷与换向器的接触松紧要适当；
③不要使各元件因安装不当而产生形变；
④每一只固定螺钉均应拧紧；
ABC正确，符合题意，D错误；
（4）①滑片向右移，电动机转速变慢，说明滑片向右移时，滑动变阻器接入电路的阻值变大，
滑动变阻器用左半部分电阻丝，把电动机．滑动变阻器串联接入电路，电路图如图所示．
②流过直流电动机的电流方向不同，电机的转动方向不同，合上开关接通电路，观察线圈转动，把电源两极对调一下，观察到线圈转动方向改变了．
③如果线圈位置与磁场平行，线圈处于平衡位置，闭合开关，线圈不受磁场力，线圈不动；
闭合开关，线圈不转，用手轻轻一拔，线圈转到非平衡位置，线圈就转动起来，则原来线圈不转的原因是线圈处于平衡位置．
（5）电动机在许多家用电器中应用十分广泛，如电风扇、洗衣机等．
答案为：（1）换向器；（2）由内而外；（3）D；（4）①电路图如图所示；
②转动方向； ③线圈处在平衡位置；（5）电风扇．
分析：直流电动机是根据通电线圈在磁场中受力转动的原理制成的，它的转动方向与磁场方向和电流方向有关；它的转动速度与磁场的强弱和电流的大小有关；有时通电后电动机不转动，其原因主要有以下几个方面：电动机轴因为生锈而被卡住；线路接触不良，电路中无电流；电压电压过低，电路中电流太小；磁铁磁性太弱，磁场对通电线圈的力太小；线圈处于平衡位置，线圈中无电流，线圈不受力的作用．
24．如图所示，是某互助小组制作的一台简易电动机，用硬金属丝做两个支架，分别与电池的两级相连，用漆包线绕成一个矩形线圈，以线圈引线为轴．用小刀刮去轴的一端全部漆皮，另一端刮去半周漆皮将线圈放在支架上，磁体放在线圈下．接通电源并用手轻推一下线圈，线圈就会不停的转动起来．请问：
（1）推一下线圈的原因是：　　　　　　；在实验中为了使线圈能持续转动，采取的办法是：　　　　　　．
答案：使线圈越过平衡位置|用小刀刮去轴的一端全部漆皮，另一端刮去半周漆皮
（2）要使线圈的转动方向发生改变，请提出两个方案：
①　　　　　　．
②　　　　　　．
答案：只改变磁场方向|只改变电流方向
知识点：直流电动机的构造和工作过程
解析：解答：（1）当线圈在平衡位置，线圈中没有电流通过，所以要人工转动下，越过平衡位置后，线圈就受到了磁场的力的作用而转动下去．
在实验中要使线圈能持续转动，采取的办法是：用小刀刮去轴的一端全部漆皮，另一端刮去半周漆皮来改变通入线圈的电流方向；
（3）影响线圈的转动方向是电流的方向和磁场的方向．所以要使线圈的转动方向发生改变，只要改变其中一个因素即可．
答案为：使线圈越过平衡位置；用小刀刮去轴的一端全部漆皮，另一端刮去半周漆皮；只改变磁场方向；只改变电流方向．
分析：（1）当线圈在平衡位置时，线圈中没有电流通过，磁场对线圈没有力的作用，故线圈不能转动．
（2）通电线圈转动起来后，线圈在磁场中就受到力的作用而转动下去．
（3）根据影响线圈转动方向的因素回答．
25．（1）如图1所示是直流电动机的工作原理图，“CD”部件我们称之为　　　　　　，它的作用是当线圈转动到平衡位置时，能自动改变　　　　　　，从而实现通电线圈在磁场中的连续转动
答案：换向器|电流方向
（2）为判断电源的正负极，晓华同学找来了一个小铁钉，把绝缘导线的一部分绕在上面，制成了一个电磁铁连在电路中，当闭合开关S，小磁针静止时的指向如图2所示，据此判断小铁钉的右端是　　　　　　（选填“N”或“S”）极，　　　　　　（选填“a”或“b”）端是电源的正极．
答案：右|b
知识点：直流电动机的构造和工作过程 磁极间的相互作用 安培定则
解析：解答：（1）在直流电动机的工作过程中，“换向器”的作用是使线圈刚刚转过平衡位置时就自动改变线圈中的电流方向，从而实现通电线圈在磁场中的连续转动．
（2）小磁针静止时N极向右，则说明该点的磁感线向右，因磁铁的外部磁场总是由N极指向S极，则可知电磁铁的右端为N极；则由右手螺旋定则可知电流应由螺线管的右侧流入，即电源的b端为正极；
答案为：（1）换向器；电流方向．（2）右；b．
分析：（1）直流电动机是根据通电线圈在磁场中受力转动的原理制成的，它是一种将电能转化为机械能的机器．为了让电动机能够持续转动，在制作电动机时增加了换向器，当线圈刚好转过平衡位置时就自动改变线圈中的电流的方向，及时改变通电线圈的受力方向，保证电动机能够连续转动．
（2）由小磁针的N极指向可知螺线管的磁极，则由右手螺旋定则可得出螺线管中电流的方向，则可知电源的正负极．
