2015秋新学期备课参考 人教版九年级物理上册课件15－3 串联和并联（课件）

课件13张PPT。第三节 串联和并联第十五章 电流和电路

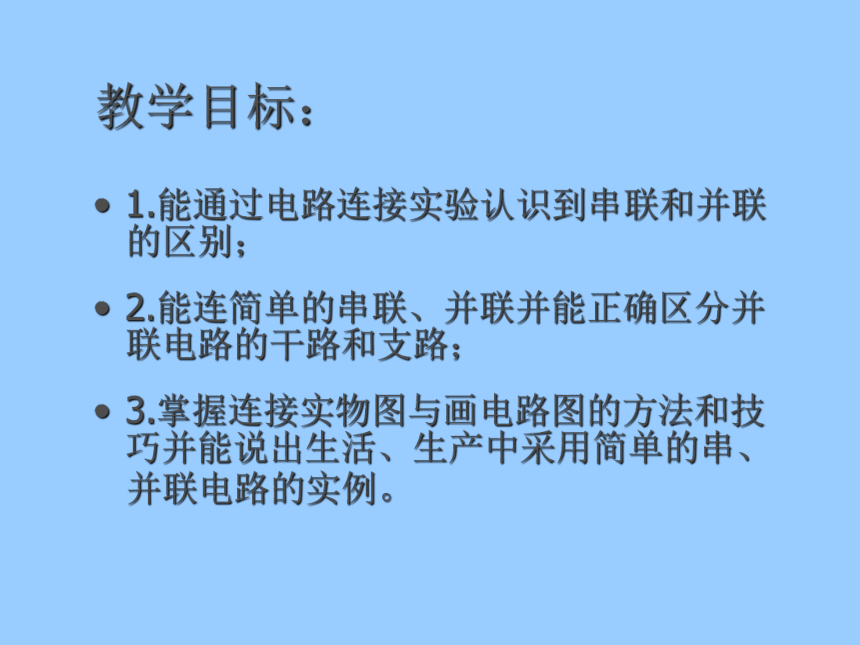

教学目标：1.能通过电路连接实验认识到串联和并联的区别；
2.能连简单的串联、并联并能正确区分并联电路的干路和支路；

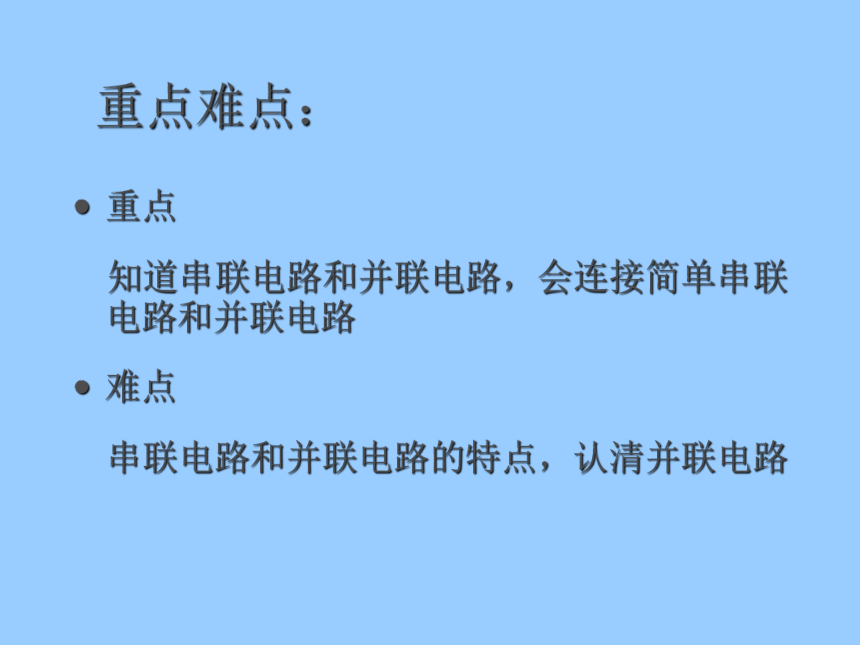

3.掌握连接实物图与画电路图的方法和技巧并能说出生活、生产中采用简单的串、并联电路的实例。 重点难点：重点
知道串联电路和并联电路，会连接简单串联电路和并联电路
难点

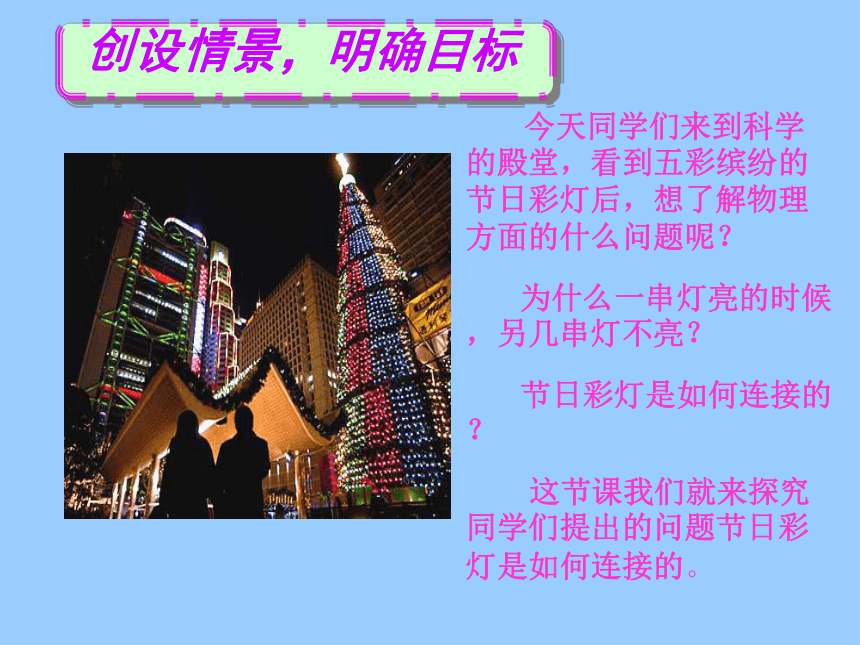

串联电路和并联电路的特点，认清并联电路 今天同学们来到科学的殿堂，看到五彩缤纷的节日彩灯后，想了解物理方面的什么问题呢？
为什么一串灯亮的时候，另几串灯不亮？
节日彩灯是如何连接的？

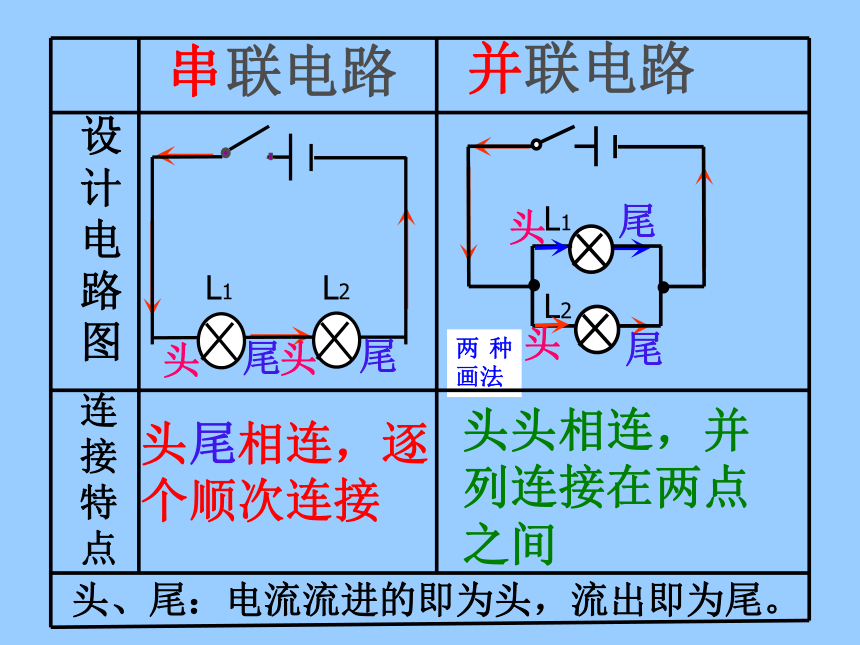

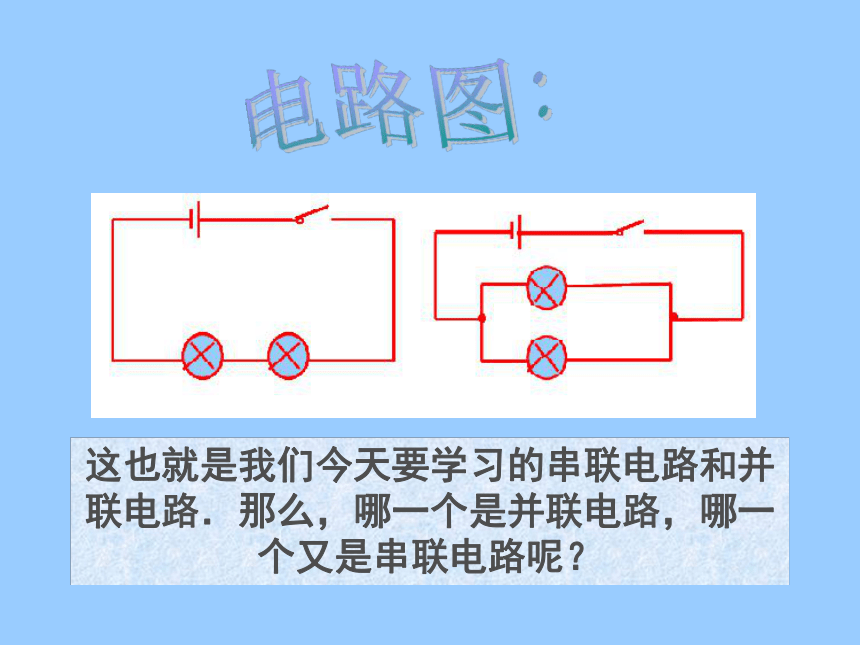

这节课我们就来探究同学们提出的问题节日彩灯是如何连接的。 这也就是我们今天要学习的串联电路和并联电路．那么，哪一个是并联电路，哪一个又是串联电路呢？两种画法
头、尾：电流流进的即为头，流出即为尾。头尾相连，逐个顺次连接
头头相连，并列连接在两点之间设计电路图连
接
特
点串联电路并联电路串联电路如左图，把两只小灯泡首尾相连，然后接在电路里，我们说　这两个灯泡是串联的．实验演示：知识点一：串联电路图 特点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。只有一条通路。 实物图：电路图：SL1L2 如左图：两个小灯泡的两端分别连在一起，然后接到电路里，我们说这两个灯泡是并联的。并联电路实验演示：知识点二：并联电路图实物图：电路图：在并联电路中，电流有两条（或多条） 路径。干路和支路 用一个开关同时控制两个灯泡，有两种连接方法。（2014?宁德）与实物图相
对应的电路图是图中的（　　）
A． B．
C． D．L1L2SL1L2S你学到了什么？总结梳理，内化目标
