2015秋新学期备课参考 人教版九年级物理上册课件17-4欧姆定律在串、并联电路中的应用（课件）

课件13张PPT。欧姆定律 导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。2.公式：1.内容：1创设情景，明确目标通过上节课的学习完成下表中的空白 3 0.9 0.15 151四、欧姆定律在串、并联电路中的应用教学目标：能够熟练运用欧姆定律
能够将欧姆定律与串、并联电路结合起来解决实际问题
理解串、并联电路中电阻的关系

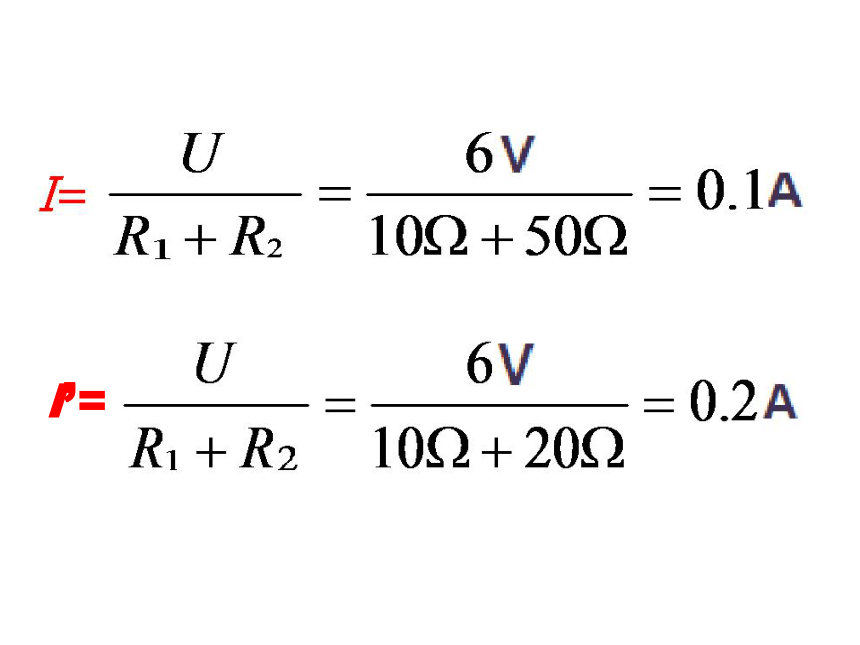

串联电路中欧姆定律的应用如图，电阻R1为10Ω，电源两端的电压为6V。开关S闭合后，求（1）当滑动变阻器R接电路的电阻R2为50Ω时，通过电阻R1的电流I；（2）当滑动变阻器接入电路的电阻R2为20Ω时，通过电阻R1的电流I’I=I’=知识推理∵电压规律：U=U1+U2
电流规律：I = I1 + I2
根据欧姆定律：I = U/R



I　　将I1、I2、I变形后得U1=I1R1，U2=I2R2，U=IR，代入电压规律得：IR=I1R1+I2R2。
　　 由于I=I1=I2
∴ R=R1+R2即串联电路的总电阻等于各串联电阻之和。∴对R1：I1=U1/R1 对R2：I2=U2/R2
对R1与R2组成的串联电路有：I=U/R推论：串联电路电阻规律（一）R=R1+R2
串联电路的总电阻比其中任何一个电阻都要大，这是因为把导体串联起来后相当于增加了导体的长度如图所示，电阻R1为10Ω，电源两端的电压为12V，
开关S2闭合后，
求（1）当滑动变阻器R接入电路的电阻R2为40Ω时，
通过电阻R1的电流I和电路的总电流I；
（2）当滑动变阻器接入电路的电阻R2为20Ω时，
通过电阻R1的电流I1’和I’ （1）I=I1+I2=1.2A+0.3A=1.5A （2）I’=I1+I2=1.2A+0.6A=1.8A 请同学们根据并联电路中电流、电压的特点，自行推导电阻之间的关系。 并联电路的总电阻比其中任何一个电
阻都要小，这是因为把电阻并联起来后，
相当都大了导体的横截面积。总结梳理，内化目标欧姆定律在串联电路中的具体情况
欧姆定律在并联电路中的具体情况
（只要注意到“一一对应”，即谁的电压，谁的电流、谁的电阻，计算就不会有问题）
