课件19张PPT。§4.6互感和自感课件永丰中学物理组复习回顾：

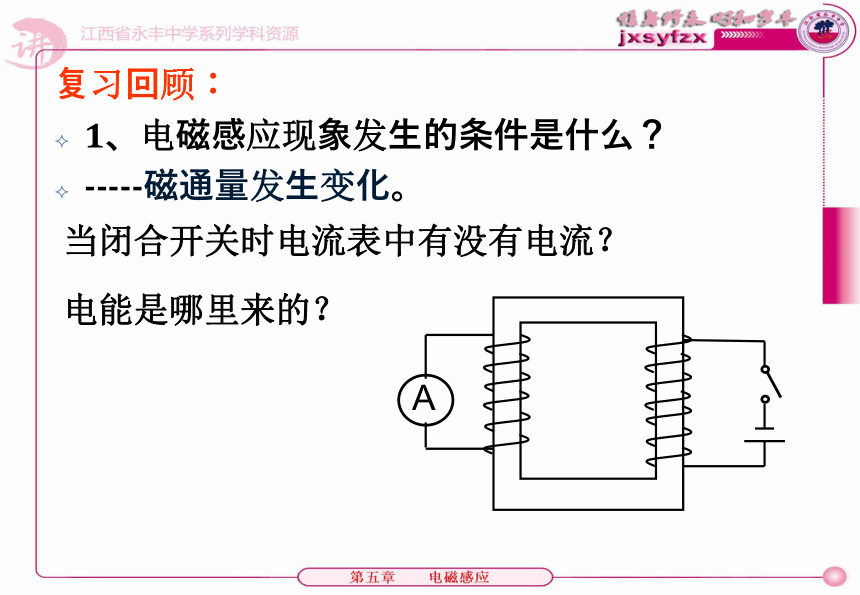

1、电磁感应现象发生的条件是什么？

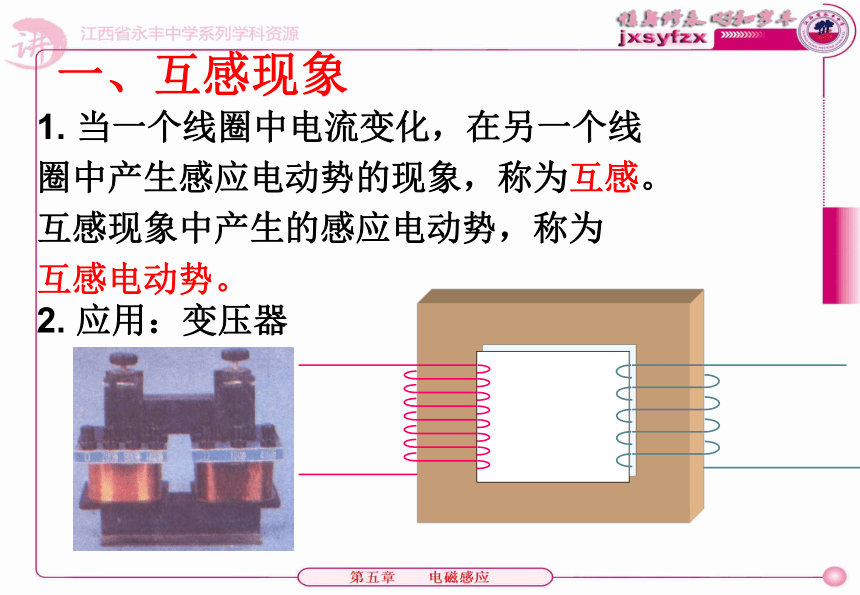

-----磁通量发生变化。当闭合开关时电流表中有没有电流？电能是哪里来的？一、互感现象1. 当一个线圈中电流变化，在另一个线
圈中产生感应电动势的现象，称为互感。
互感现象中产生的感应电动势，称为

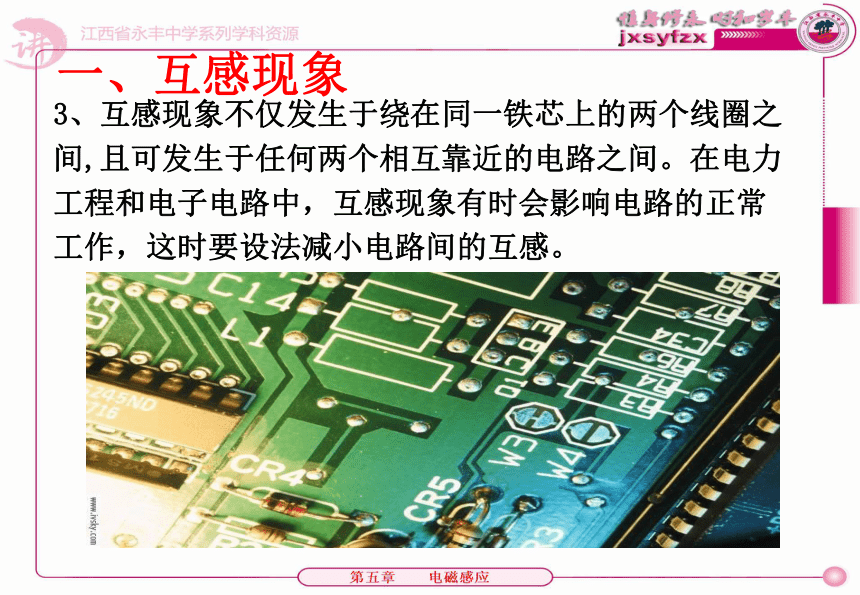

互感电动势。2. 应用：变压器3、互感现象不仅发生于绕在同一铁芯上的两个线圈之
间,且可发生于任何两个相互靠近的电路之间。在电力
工程和电子电路中，互感现象有时会影响电路的正常

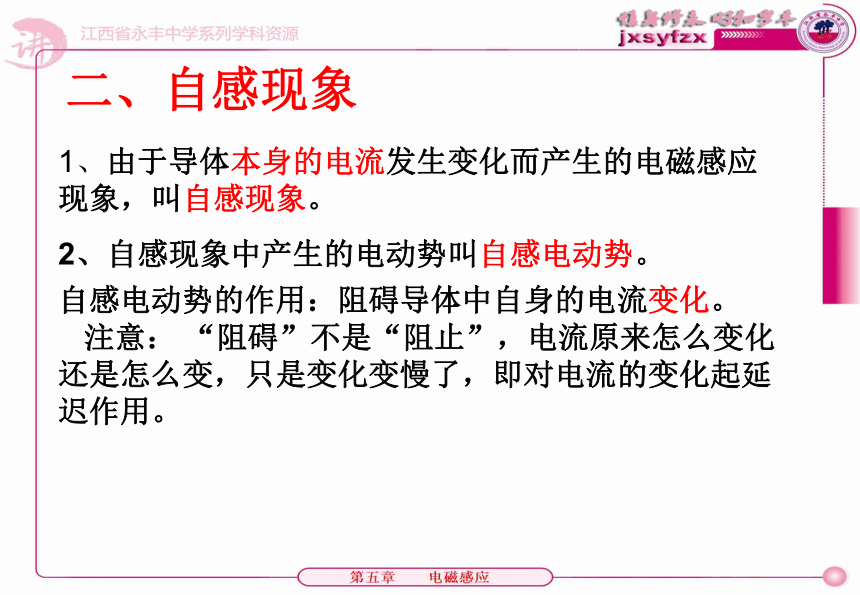

工作，这时要设法减小电路间的互感。一、互感现象二、自感现象自感电动势的作用：阻碍导体中自身的电流变化。
注意： “阻碍”不是“阻止”，电流原来怎么变化还是怎么变，只是变化变慢了，即对电流的变化起延迟作用。1、由于导体本身的电流发生变化而产生的电磁感应

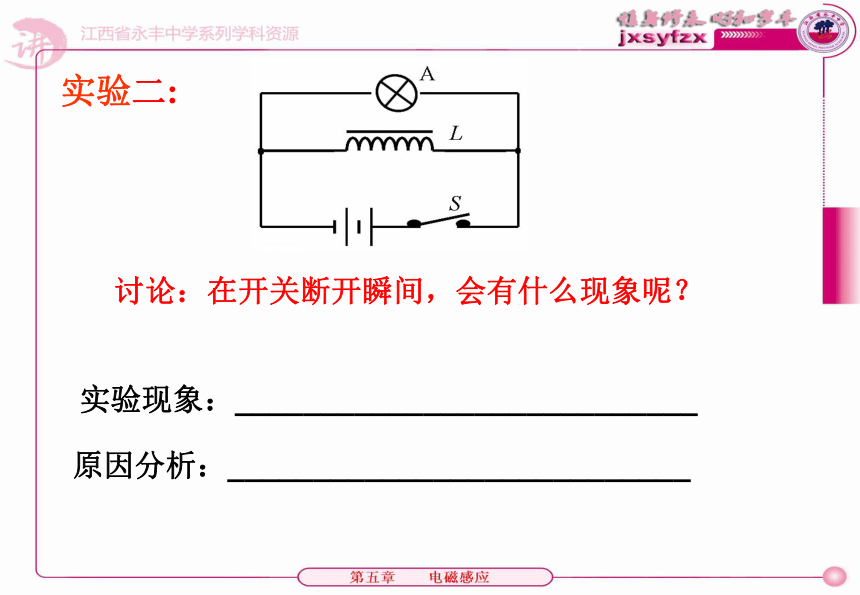

现象，叫自感现象。2、自感现象中产生的电动势叫自感电动势。实验二:实验现象：___________________________原因分析：___________________________讨论：在开关断开瞬间，会有什么现象呢？三、自感系数1、自感电动势的大小：与电流的变化率成正比2、自感系数 L－简称自感或电感（1）决定线圈自感系数的因素： （2）自感系数的单位：亨利，简称亨，符号是 H。
常用单位：毫亨（m H） 微亨（μH） 实验表明，线圈越大，越粗，匝数越多，自感系数越大。另外，带有铁芯的线圈的自感系数比没有铁芯时大得多。3、自感物理意义：描述线圈产生自感电动势的能力如何避免自感的危害呢？学以致用：例1：关于自感现象，下列说法正确的是（ ）
A、感应电流一定和原电流方向相反
B、线圈中产生的自感电动势较大时，其自感系数
一定较大
C、对于同一线圈，当电流变化较快时，线圈中的
自感系数较大
D、对于同一线圈，当电流变化较快时，线圈中的
自感电动势也较大D 如图所示，线圈的直流电阻为10Ω,灯泡电阻R=20 Ω,线圈的自感系数很大,电源的电动势6V，内阻不计,则在闭合S的瞬间，通过L的电流为 A,通过灯的电流为 A;S闭合后电路中的电流稳定时断开S的瞬间,通过灯的电流为 A，方向与原电流方向 。 １、灯泡亮暗程度如何变化？２、若灯炮的电阻Ｒ＝１０Ω，灯的亮暗程度如何变化？3、灯在什么条件下会闪亮一下？00.30.6相反例2.如图所示，两个电阻均为R，电感
线圈L的电阻及电池内阻均可忽略不计，
S原来断开，电路中电流 ，
现将S闭合，于是电路中产生了自感电动势，
此自感电动势的作用是（ ）使电路的电流减小，最后 减小为零
有阻碍电流增大的作用，最后电流小于
有阻碍电流增大的作用，因而电流总保持不变
有阻碍电流增大的作用，但电流最后还是变为D例3：如图所示，电路甲、乙中，电阻R和自感线圈L的
电阻值都很小，接通S，使电路达到稳定，灯泡D
发光。则（ ）A．在电路甲中，断开S，D将逐渐变暗
B．在电路甲中，断开S，D将先变得更亮，然后渐渐变暗
C．在电路乙中，断开S，D将渐渐变暗
D．在电路乙中，断开S，D将变得更亮，然后渐渐变暗AD例4、如图所示的电路中，D1和D2是两个相同的小灯泡，L是一个自感系数相当大的线圈，其阻值与R相同。在电键接通和断开时，灯泡D1和D2亮暗的顺序是（ ）A. 接通时D1先达最亮，断开时D1后灭
B. 接通时D2先达最亮，断开时D2后灭
C. 接通时D1先达最亮，断开时D2后灭
D. 接通时D2先达最亮，断开时D1后灭A
例5、如图所示，L为自感系数较大的线圈，电路稳定后小灯泡正常发光，当断开电键的瞬间会有
A 、 灯A立即熄灭
B 、 灯A慢慢熄灭
C 、 灯A突然闪亮一下再慢慢熄灭
D 、 灯A突然闪亮一下再突然熄灭A一、互感现象二、自感现象1、由于导体本身的电流发生变化而产生的电磁感应
现象，叫自感现象。当一个线圈中电流变化，在另一个线圈中产生感应电动势的现象，称为互感。
应用：变压器2、① 通电自感 产生的感应电动势阻碍自身电流的增大 ② 断电自感 产生的感应电动势阻碍自身电流的减小三、自感系数2、自感系数L：与线圈的大小、形状、圈数及有无铁芯有关作业：1. 思考日光灯的工作原理2. 预习磁场的能量3. 完成课后练习
