物理（人教版）选修3-2：4-4 法拉第电磁感应定律 课件（共15张PPT）

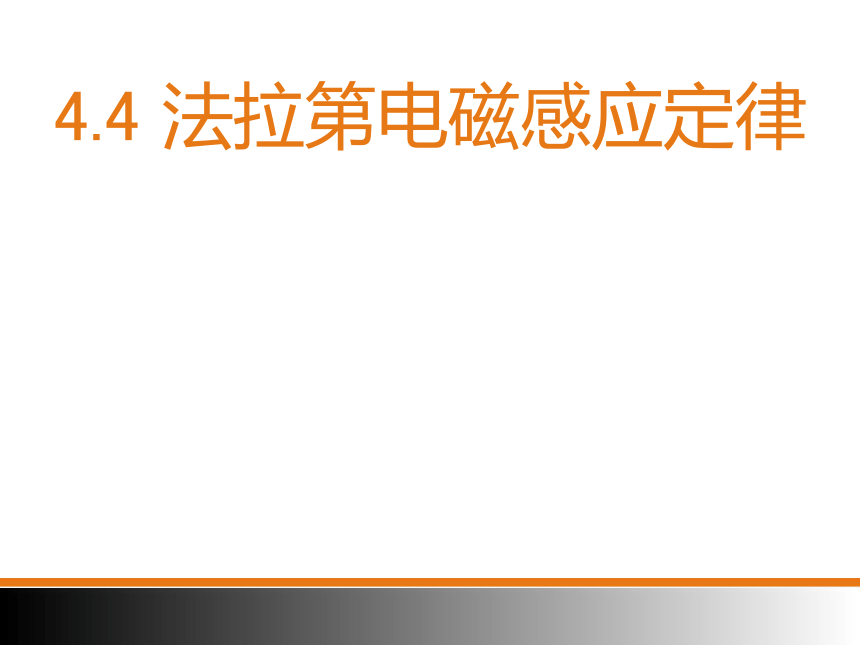

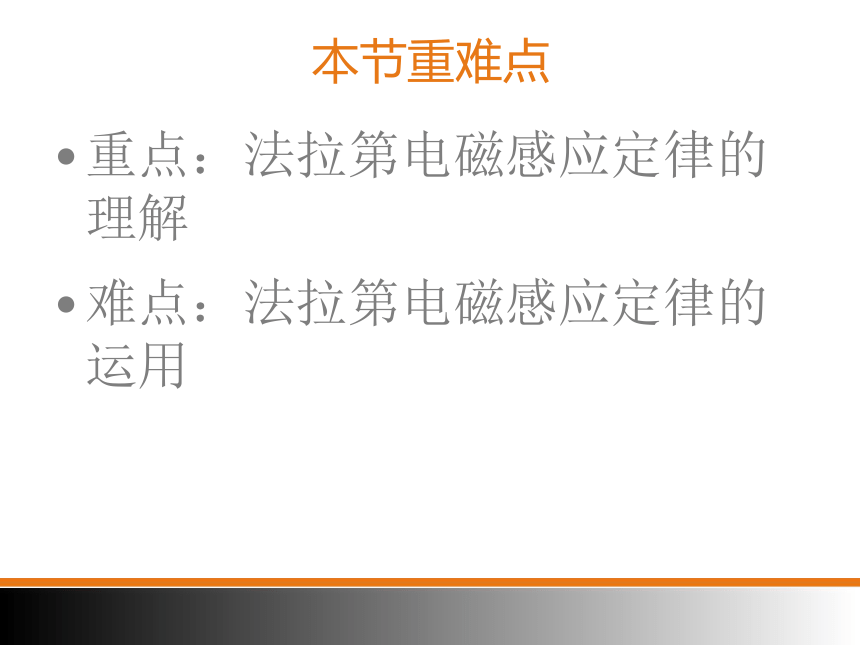

课件15张PPT。4.4 法拉第电磁感应定律本节重难点重点：法拉第电磁感应定律的理解
难点：法拉第电磁感应定律的运用问题1：据前面所学，电路中存在持续电流的条件是什么？
问题2：什么叫电磁感应现象？产生感应电流的条件是什么？（1）闭合电路；（2）有电源 产生感应电流的条件是：
（1）闭合电路；（2）磁通量变化。利用磁场产生电流的现象3 法拉第电磁感应定律

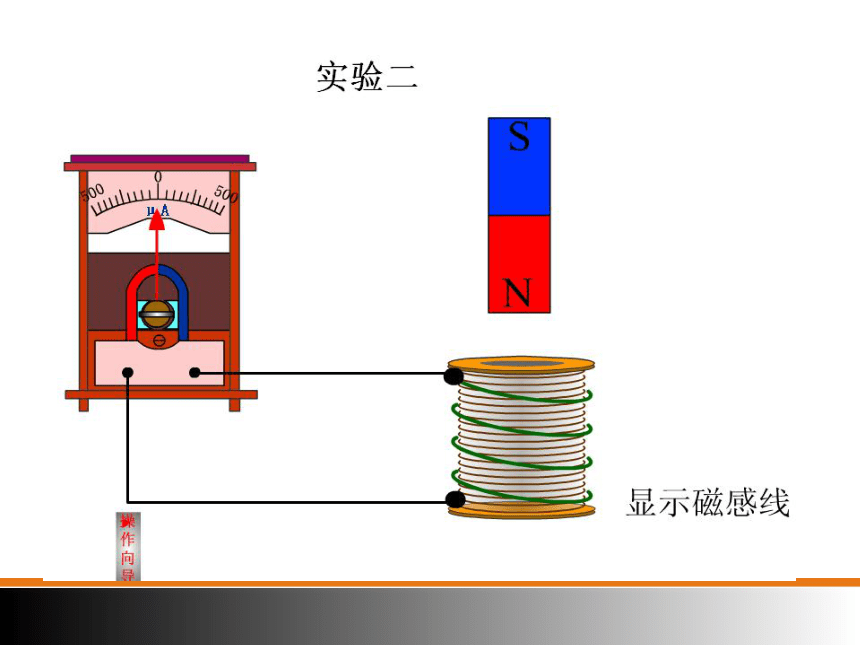

相同点：两电路都是闭合的，有电流不同点：甲中有电池（电源）乙中有螺线管（相当于电源）一、感应电动势（E） §16.2 法拉第电磁感应定律

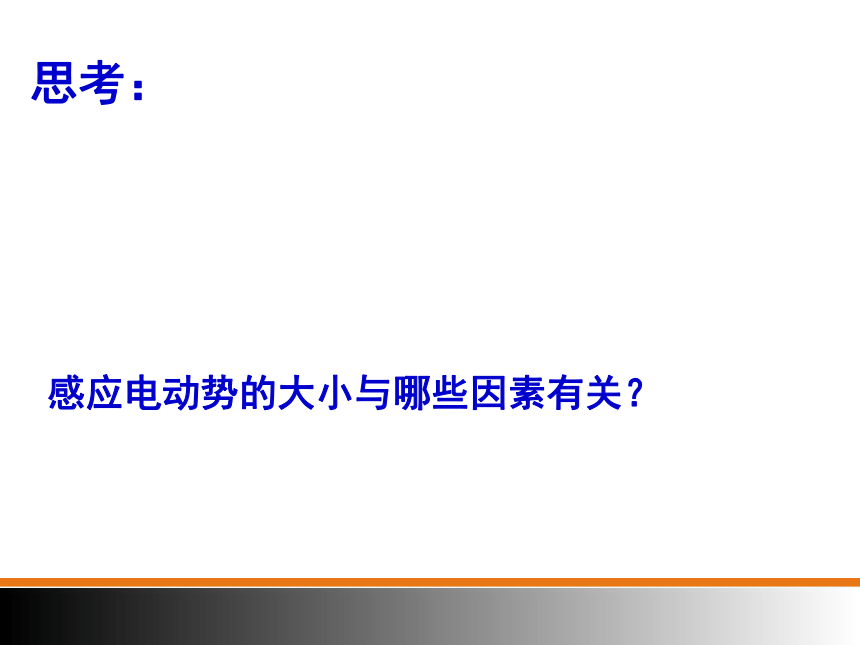

——感应电动势的大小1.定义:在电磁感应现象中产生的电动势。++⑶感应电动势的大小与哪些因素有关？思考：⑴如何判断电路中相当于电源部分导体正负极？⑵电路不闭合，电路中有电流吗？有电动势吗？一、感应电动势（E） §16.2 法拉第电磁感 ——感应电动势的大小1.定义:在电磁感应现象中产生的电动势。2．磁通量变化越快，感应电动势越大。 电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。 二、法拉第电磁感应定律 1.内容:(K是一个常数，国际单位制 K=1)表达式：(n为线圈的匝数)当有n匝线圈时，可将其视为n个电源串联,其感应电动势为：1、有一个50匝的线圈，如果穿过它的磁通量的变化率为0.5Wb/s，求感应电动势。 用 公式解题：2、一个100匝的线圈，在0.5s内穿过它的磁通量从0.01Wb增加到0.09Wb。求线圈中的感应电动势。3、一个匝数为100、面积为10cm2的线圈垂直磁场放置, 在0.5s内穿过它的磁场从1T增加到9T。求线圈中的感应电动势。回路在时间t内增大的面积为：产生的感应电动势为：穿过回路的磁通量的变化为：ΔΦ=BΔS=BLvΔt（V是相对于磁场的速度）三、导体切割磁感线时的感应电动势如图所示闭合线框一部分导体ab长l,处于匀强磁场中，磁感应强度是B，ab以速度v匀速切割磁感线，求产生的感应电动势V1V2若导体运动方向跟磁感应强度方向有夹角(导体斜切磁感线)θ为v与B夹角三、导体切割磁感线时的感应电动势四、反电动势1、定义：电动机转动时产生的感应电动势总要削弱电源产生的电流1、反电动势总是要阻碍线圈的转动
线圈要维持转动,电源就要向电动机提供电能.
电能转化为其它形式的能.说明：2、电动机停止转动, 就没有反电动势,线圈中电流会很大,电动机会烧毁,要立即切断电源,进行检查.（机械阻力大、电压低）.一、对感应电流的理解与感应电动势
如何判断二、的理解法拉第电磁感应定律 2、推论：三、反电动势线圈转动时产生的感应电动势总要削弱电源产生的电流小结：
