2015秋沪科版九年级物理教学课件14.2让电灯发光（课件）

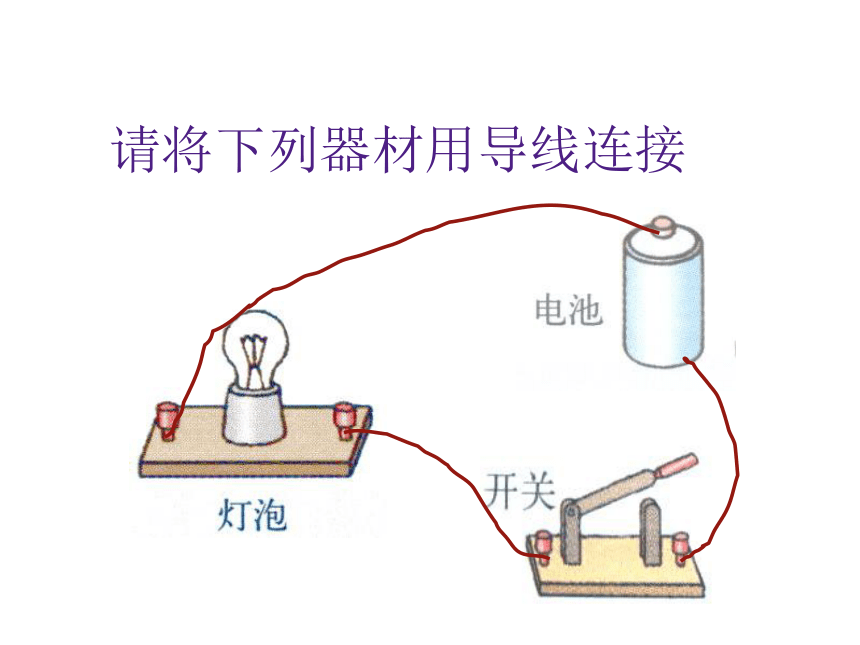

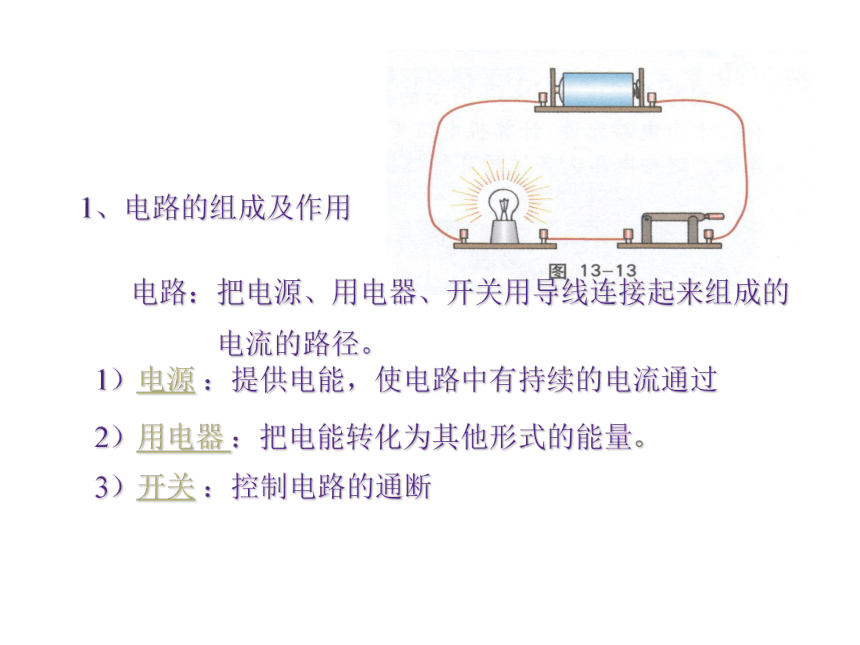

课件21张PPT。第十四章 了解电路第二节 让电灯发光请将下列器材用导线连接1、电路的组成及作用1）电源 ：提供电能，使电路中有持续的电流通过3）开关 ：控制电路的通断2）用电器 ：把电能转化为其他形式的能量。电路：把电源、用电器、开关用导线连接起来组成的

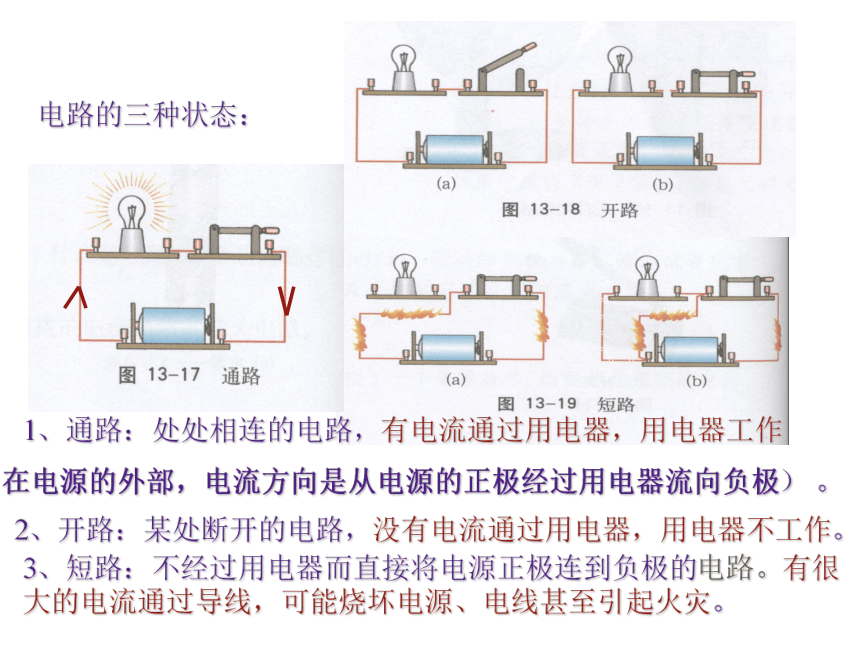

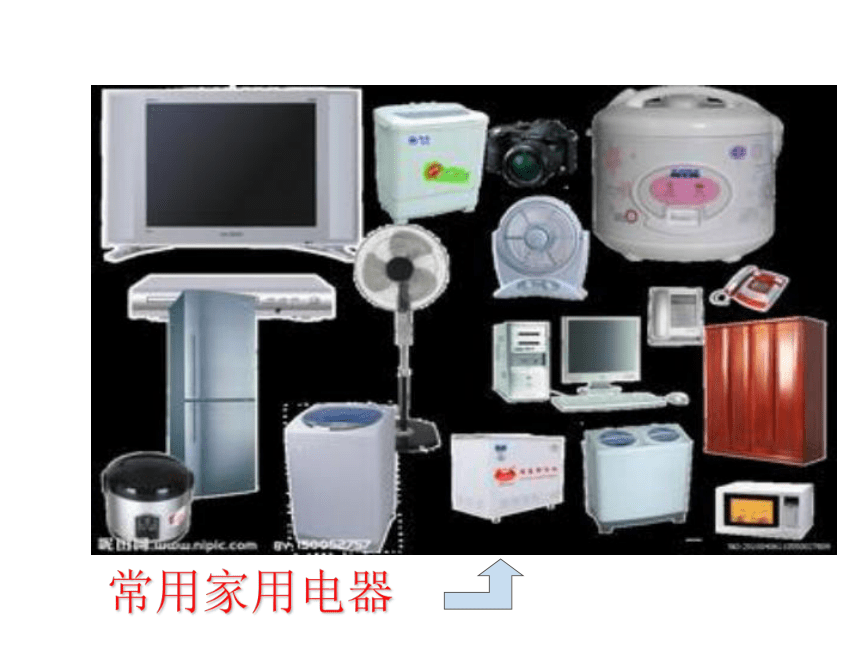

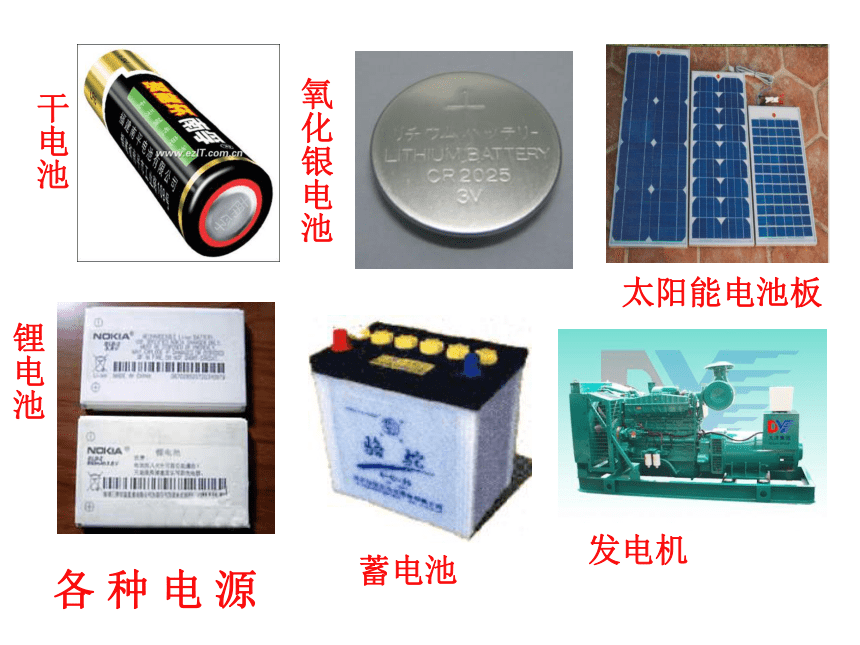

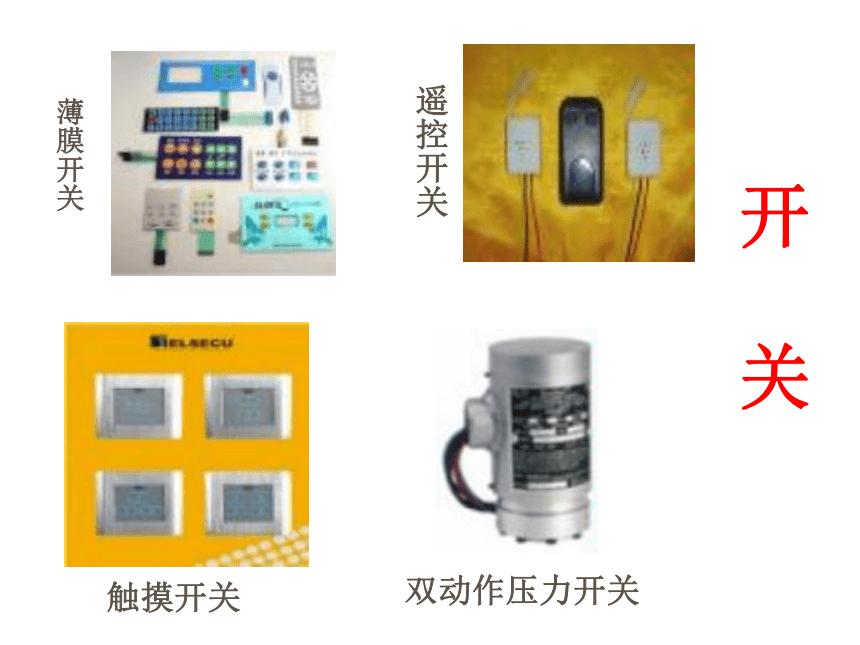

电流的路径。太阳能电池板氧化银电池锂电池干电池蓄电池发电机各 种 电 源常用家用电器触摸开关双动作压力开关薄膜开关遥控开关开 关电路的三种状态： 2、开路：某处断开的电路，没有电流通过用电器，用电器不工作。3、短路：不经过用电器而直接将电源正极连到负极的电路。有很 大的电流通过导线，可能烧坏电源、电线甚至引起火灾。 1、通路：处处相连的电路，有电流通过用电器，用电器工作

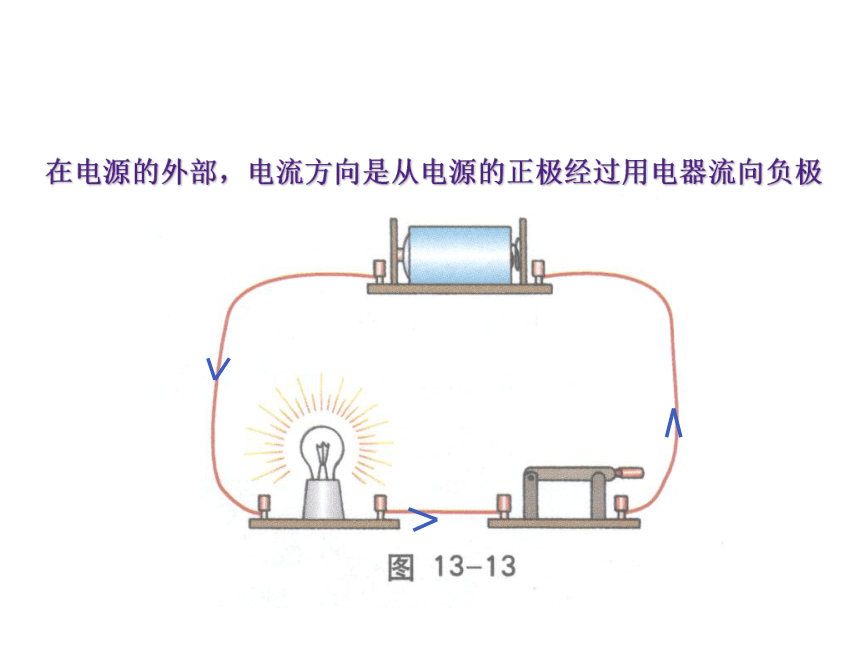

（在电源的外部，电流方向是从电源的正极经过用电器流向负极） 。在电源的外部，电流方向是从电源的正极经过用电器流向负极在电源的外部，电流方向是从电源的正极经过用电器流向负极ABL1L2课堂练习在电源的外部，电流方向是从电源的正极经过用电器流向负极电路中几种常见的符号怎样画电路图1、元件位置安排要适当，分布要均匀；这样好看吗？怎样画电路图2、整个电路图最好呈长方形，有棱有角，导线要横平竖直。这样行吗？怎样画电路图3、元件不要画在拐角处。这样正确吗？怎样画电路图4、按顺序从正极依次画到负极，或从负极依次画到正极。课堂小结：1、电路的组成及作用。(电源、用电器、开关)
2、电路的三种工作状态及电流的流向。
3、电路符号及电路图。ABL1L2
