课件11张PPT。欧姆定律 导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。2.公式：1.内容：1复习引入通过上节课的学习完成下表中的空白 3 0.9 0.15 152第四节 电阻的串联和并联第十五章 探究电路A学习目标：能够熟练运用欧姆定律
能够将欧姆定律与串、并联电路结合起来解决实际问题
理解串、并联电路中电阻的关系

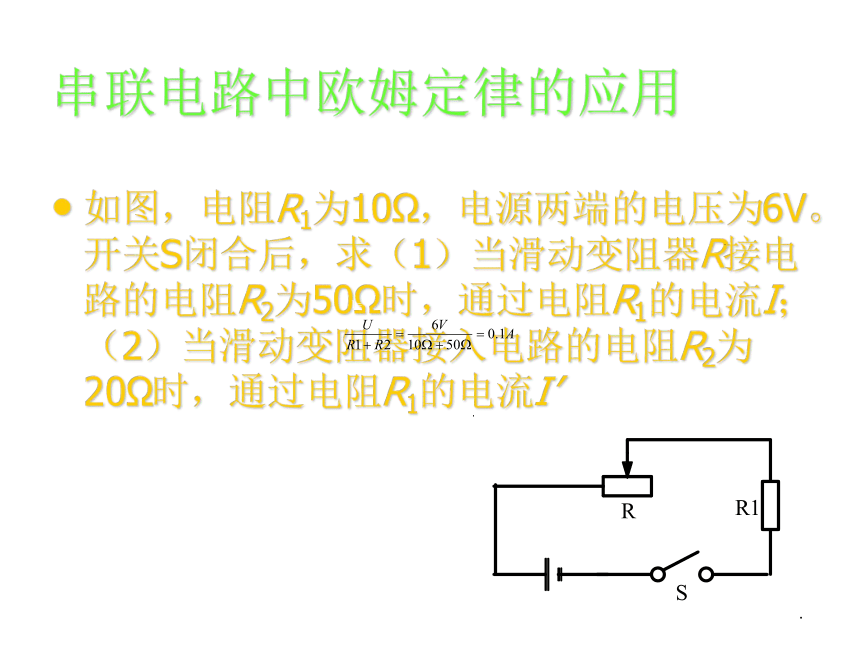

串联电路中欧姆定律的应用如图，电阻R1为10Ω，电源两端的电压为6V。开关S闭合后，求（1）当滑动变阻器R接电路的电阻R2为50Ω时，通过电阻R1的电流I；（2）当滑动变阻器接入电路的电阻R2为20Ω时，通过电阻R1的电流I’I=I=I’=知识推理推论：串联电路电阻规律（一）I欧姆定律适用于单个用电器和由几个用电器组成的一段电路　　将I1、I2、I变形后得U1=I1R1，U2=I2R2，U=IR，代入电压规律得：IR=I1R1+I2R2
　　由于I=I1=I2
∴ R=R1+R2即串联电路的总电阻等于各串联电阻之和。∴ 对R1:I1=U/R1,对R2:I2=U2/R2,对R1、R2组成的串联电路
有I=U/R∴电压规律：U=U1+U2
电流规律：I=I1+I2
欧姆定律：I=U/R如图所示，电阻R1为10Ω，电源两端的电压为12V，
开关S2闭合后，
求（1）当滑动变阻器R接入电路的电阻R2为40Ω时，
通过电阻R1的电流I和电路的总电流I；
（2）当滑动变阻器接入电路的电阻R2为20Ω时，
通过电阻R1的电流I1’和I’ （1）（2）I2=U/R2=12V/20Ω =0.6A
I’=I1+I2=1.2A+0.6A=1.8A I1=U/R1=12V/10Ω=1.5A
I2=U/R2=12V/40Ω =0.3A
I=I1+I2=1.2A+0.3A=1.5A请同学们根据并联电路中电流、电压的特点，自行推导电阻之间的关系。课堂小结欧姆定律在串联电路中的具体情况
欧姆定律在并联电路中的具体情况
（只要注意到“一一对应”，即谁的电压，谁的电流、谁的电阻，计算就不会有问题）
