第1课三维造型初体验
公园里有很多的雕塑，体现了不同的创意呀。
有时候简单也是美，让我们先从简单的正方体设计开始吧!
同样是正方体，经过设计和雕刻，就成了一件艺术品。
1、认识和了解3D设计软件的界面，学会从多角度观察场景中的物体;
2、学会构建正方体和球体，并能够使用四格视图调整物体的位置;
3、通过构建活动，培养空间想象能力和创意设计能力。
学习目标
3D打印技术的出现，使三维立体模型的设计与制作，变得不再高不可攀。我们可以借助3D设计软件进行创意设计，然后通过3D打印技术打印出实物。
做中学
正方体又称立方体，是有六个面组成的空间形体，其长、宽、高均相等。生活中有很多正方体物件，但受观察角度所限，我们可能很难一窥全貌。在3D设计软件中，通过不同的视图方式，我们则可以实现对正方体的全方位观察。
多角度观察正方体
从木块的正上方向下看，看到的是一个正方形啊!
从侧面观察，可以看到木块的三个面。

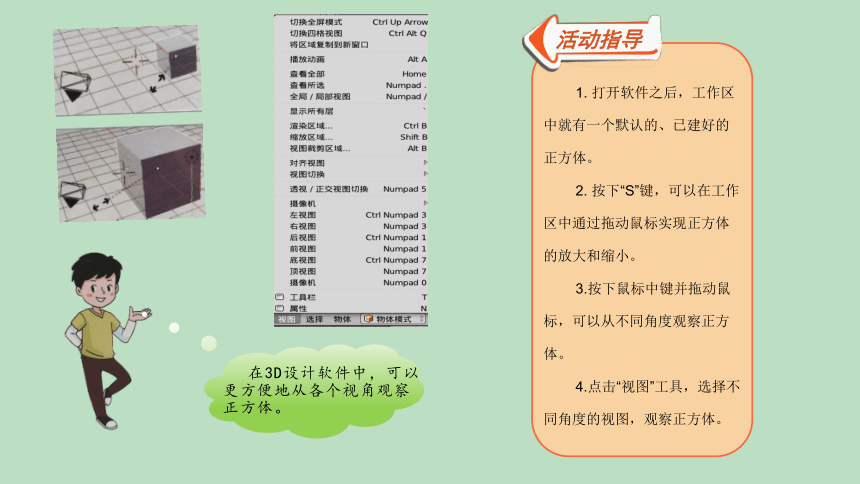

1. 打开软件之后，工作区中就有一个默认的、已建好的正方体。
2. 按下“S”键，可以在工作区中通过拖动鼠标实现正方体的放大和缩小。
3.按下鼠标中键并拖动鼠标，可以从不同角度观察正方体。
4.点击“视图”工具，选择不同角度的视图，观察正方体。
活动指导
在3D设计软件中，可以更方便地从各个视角观察正方体。
不同组合显创意
除正方体外，球体也是常见的基础立体图形。将球和正方体组合在一起，仅凭简单的位置变换，就可以设计出多种不同的艺术造型，设计出精彩的创意作品。
将小球放于正方体之上，这是最常见的组合方式，但显得缺乏创意!
1.选择正方体，激活“材质”按钮，将“漫射”下方的 RGB颜色改为“红色”，正方体的颜色变为红色。
2.执行“添加/网格/经纬球”，在工作区中添加一个球体，将球体移到正方体上方。
3.单击屏幕下方的“视图/切换四格视图”。
4.分别调整四种视图方式下的球体位置，使小球位于正方体的上方中间位置，最后呈现出球体从上方嵌入正方体的效果。
活动指导
也可以将正方体斜靠在球上，时候就要打破常规呀
还可以将小球嵌入正方体中，就像一个半圆倒扣在正方体上面一样。
按组合键Cnl+z，可撤销上一步操作。选中场景中的对象，按Delete健，可删除对象。
在新建正方体时，可拖动三个方向上的控制杆，调整长、宽、高的尺寸。
小秘笈
练一练
1.新建一个长方体，变换视图方式，从不同角度观察长方体的形状。
2.使用长方体和球体，制作一个立体红绿灯模型。
我来说
只要我们发挥想象，只用正方体就可以做出许多有创意的作品。
以前从来没有从这么多的角度去观察过正方体，这下我对正方体有更全面的认识了!
如果将正方体的六个面设置成不同的颜色，在变换角度观察时会更多彩、更有趣!
用正方体、球体还能进行怎样的创意设计 简单描绘一下你的构想。
新视窗
3D 打印技术参照的是打印机技术原理，也就是分层加工。将计算机设计出的物体模型分解成若干层平面数据，然后把金属、陶瓷等粉末材料按平面数据分布并热熔烧结，形成一个平面形状，再通过层层累积叠加，最后形成实物。
与传统的材料加工技术不同，3D 打印技术将多维制造改变为简单的由下至上的二维叠加，从而大大降低了设计与制造的复杂度。同时，3D 打印技术还可以制造传统方式无法加工的奇异结构，尤其适合动
